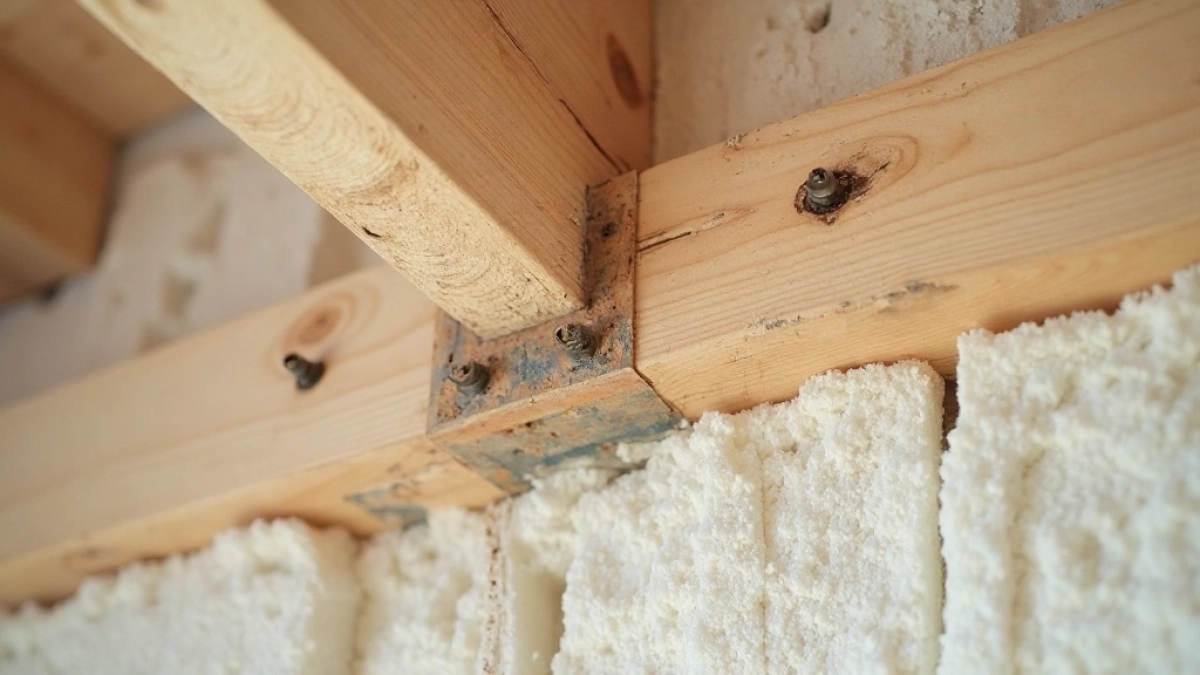

Jak zamocować belkę do ściany ocieplonej styropianem i nie zepsuć elewacji

Daszek nad tarasem, który runął przy pierwszym większym podmuchu, zwykle nie ma wady konstrukcyjnej producenta. Ma jedną prostą przyczynę: belka wisiała na kołkach wkręconych w sam styropian, zamiast zostać przeniesiona do muru nośnego przez warstwę ocieplenia. Szacunki branżowe mówią, że nawet 70% usterek elewacji ocieplonych wynika z błędów montażowych, a nie z jakości samego styropianu czy tynku. Mocowanie belki do ściany ocieplonej styropianem wymaga więc systemu kotew omijającego izolację, a nie rozwiązań skrótowych, które trzymają tylko na warstwie wykończeniowej.

• Kotwy chemiczne i mechaniczne przez styropian
• Tuleje dystansowe i wsporniki do ocieplonych elewacji
• Ile kotew potrzebujesz na belkę elewacyjną
• Instrukcja montażu krok po kroku
• Mostki termiczne i zgodność z ETICS
• Najczęstsze błędy i ich konsekwencje
• Koszty montażu w 2025 roku
• Dwa przykłady z praktyki
• Normy i przepisy, które warto znać
• Najczęściej zadawane pytania
• Kiedy warto zlecić montaż fachowcowi

Kotwy chemiczne i mechaniczne przez styropian

Najpewniejszym sposobem przeniesienia obciążenia z belki elewacyjnej na mur nośny jest kotwa przelotowa z pominięciem warstwy termoizolacji. W praktyce oznacza to wiercenie przez styropian i tynk aż do betonu, cegły pełnej, silikatu lub pustaka ceramicznego, a następnie osadzenie łącznika sięgającego minimum 8-10 cm w głąb podłoża.

Kotwy chemiczne działają na zasadzie wypełnienia otworu żywicą, która po związaniu tworzy z podłożem i prętem jeden monolityczny element. Żywica wypełnia nierówności, mikropęknięcia i pustki w cegłach dziurawkach, dzięki czemu uzyskujesz nośność rzędu 80-150 kg na jeden punkt w zależności od średnicy pręta i klasy żywicy. Sprawdzają się tam, gdzie podłoże jest niejednorodne, a obciążenia statyczne duże.

Kotwy mechaniczne (rozporowe, segmentowe, tulejowe) opierają się na sile tarcia i rozparcia w murze. Dają powtarzalne parametry w jednorodnym betonie, ale w pustakach ceramicznych wymagają specjalnych wersji do materiałów otworowych. Ich atut to natychmiastowa nośność po montażu, bez czasu wiązania żywicy (zwykle 24-72 h w zależności od temperatury).

Parametry techniczne kotew

Kotwa chemiczna przez styropian sprawdza się przy pergolach, markizach i ciężkich belkach drewnianych powyżej 30 kg/mb. Mechaniczna bywa szybsza w montażu i tańsza, ale wymaga pewności co do jednorodności podłoża. Oba rozwiązania muszą posiadać aprobatę ITB lub ocenę techniczną zgodną z PN-EN 1992-4 (Eurokod 2, część 4).

Kiedy nie stosować danego typu

Kotwa chemiczna nie nadaje się do otworów zalanych wodą bez uprzedniego osuszenia, a także w temperaturach poniżej +5°C (chyba że używasz żywic zimowych). Kotwa mechaniczna segmentowa zawiedzie w miękkich pustakach szlifowanych, jeśli dobierzesz wersję do betonu zamiast do materiałów otworowych. Tuleja przelotowa z kolei traci sens przy bardzo grubym ociepleniu (powyżej 20 cm), bo rośnie moment zginający i maleje sztywność.

Tuleje dystansowe i wsporniki do ocieplonych elewacji

Tuleja dystansowa do styropianu pełni podwójną funkcję: utrzymuje stały odstęp między wspornikiem a murem, a jednocześnie minimalizuje mostek termiczny w miejscu przejścia łącznika. Dobierasz ją do grubości ocieplenia, mierząc odległość od lica muru do zewnętrznej powierzchni tynku, łącznie z warstwą kleju i siatki.

Długość tulei = grubość styropianu + 5-10 mm zapasu na nierówności. Przy ociepleniu 15 cm stosujesz tuleję 160 mm. Materiał to najczęściej poliamid wzmocniony włóknem szklanym lub PVC twarde, odporne na UV i temperaturę od -30°C do +80°C. Końcówka tulei ma kołnierz dociskający tynk, dzięki czemu woda nie wcieka pod warstwę wykończeniową.

Wsporniki stalowe: kątownik, wieszak, konsola

Uszczelnienie to detal, który decyduje o trwałości całego systemu. Taśma butylowa o szerokości 50-80 mm owinięta wokół tulei w miejscu przejścia przez tynk zamyka kapilarną drogę wody. Bez niej po dwóch, trzech zimach zobaczysz zacieki i wykwity na elewacji, a po pięciu pęknięcia tynku wzdłuż krawędzi wspornika.

Ile kotew potrzebujesz na belkę elewacyjną

Liczba punktów mocowania wynika z dwóch zmiennych: masy własnej belki wraz z elementami podwieszanymi oraz wartości obciążenia na jeden punkt mocowania. Rozstaw mocowań co 40-60 cm to zakres typowy dla drewnianych belek o przekroju 80×160 mm i stalowych ceowników do 120 mm wysokości.

Przelicz się na prostym przykładzie. Belka sosnowa 3 m o przekroju 80×160 mm waży około 19 kg, do tego dochodzi pergola z poliwęglanu o masie 12 kg/m² oraz obciążenie śniegiem do 120 kg/m² przy kącie nachylenia 15° w trzeciej strefie wiatrowej. Łączne obciążenie sięga 85-110 kg na metr bieżący, czyli 255-330 kg na całą belkę. Przy trzech punktach mocowania każdy punkt przejmuje 85-110 kg, co mieści się w nośności kotwy chemicznej M10 z zapasem bezpieczeństwa 1,5.

Wzór obliczeniowy

n = (Q × L) / (N × γ), gdzie Q to obciążenie na metr bieżący w kN/mb, L to długość belki w metrach, N to nośność jednej kotwy w kN, γ to współczynnik bezpieczeństwa (zwykle 1,5-2,0). Wartość n zaokrąglasz w górę do liczby całkowitej. Dla powyższego przykładu: n = (1,1 × 3) / (4,5 × 1,5) = 0,49, więc trzy punkty wystarczą.

Strefy krawędziowe ściany

Kotwa w odległości mniejszej niż 10 cm od narożnika ściany ma obniżoną nośność o 30-50%, bo beton lub cegła w strefie krawędziowej nie przenosi pełnych naprężeń rozciągających. Przy pergolach narożnych przesuwasz wspornik do wewnątrz o 15 cm albo stosujesz dodatkowy wspornik poprzeczny. Ignorowanie tej zasady to jedna z najczęstszych przyczyn wyrwania kotwy wraz z fragmentem muru.

Instrukcja montażu krok po kroku

Przed rozpoczęciem pracy ustal trasę przewodów elektrycznych w ścianie. Detektor napięcia i przewodów oszczędzi porażenia lub przebicia kabla zasilającego oświetlenie elewacyjne. Następnie wyznacz osie punktów mocowania z uwzględnieniem rozstawu i stref krawędziowych.

Etap 1: Wiercenie otworów

Wiercisz przez styropian wiertłem koronkowym o średnicy równej średnicy tulei dystansowej, najczęściej 18-22 mm. Wiertło bez udaru chroni warstwę zbrojenia tynku przed mikropęknięciami. Po przejściu przez ocieplenie zmieniasz wiertło na dopasowane do kotwy (10-14 mm) i wiercisz w mur na wymaganą głębokość.

Etap 2: Czyszczenie otworu

Resztki pyłu obniżają przyczepność żywicy nawet o 40%. Wydmuchaj otworu pompką ręczną lub sprężonym powietrzem, potem wprowadź szczoteczkę o odpowiedniej średnicy i ponownie wydmuchaj. W murach z pustkami wykonaj ruch szczoteczką pięć razy w jedną i drugą stronę.

Etap 3: Montaż tulei i kotwy

Wsuń tuleję dystansową przez ocieplenie aż do muru. Owij ją w miejscu styku z tynkiem taśmą butylową. Wprowadź pręt gwintowany z żywicą (przy kotwie chemicznej) lub sam pręt z koszulką (przy mechanicznej). Moment dokręcania nakrętki dociskającej tuleję do muru wynosi 20-35 Nm dla M10 i 30-50 Nm dla M12, w zależności od zaleceń producenta systemu.

Etap 4: Montaż wspornika

Na wysunięty z tulei pręt nakładasz wspornik stalowy (kątownik, konsolę) i dokręcasz nakrętką z podkładką szeroką. Moment dokręcenia kontrolujesz kluczem dynamometrycznym. Zbyt mocne dokręcenie zgniecie tuleję, zbyt luźne pozwoli belce na ruch i pękanie tynku w okolicy mocowania.

Etap 5: Próba wyrywania

Przed powieszeniem belki wykonaj próbę obciążenia: zawieś na każdym punkcie ciężar równy 1,5-krotności projektowanego obciążenia i obserwuj przez 24 godziny. Ustawienie się tulei, brak pęknięć tynku, stabilność pod obciążeniem to sygnał poprawnego montażu. Przy kotwie chemicznej próbę wykonujesz minimum 72 godziny po montażu, po pełnym związaniu żywicy.

Etap 6: Montaż belki i uszczelnienie

Połóż belkę na wspornikach, wypoziomuj i przykręć śrubami przez otwory w konsolach. Szczelinę między wspornikiem a tynkiem wypełnij masą uszczelniającą elastyczną (poliuretan lub silikon fasadowy). Tak kończysz most termiczny i zamykasz drogę wodzie.

Mostki termiczne i zgodność z ETICS

Każdy metalowy łącznik przechodzący przez ocieplenie tworzy mostek termiczny, bo przewodność stali (50 W/mK) jest 2500 razy większa niż styropianu (0,038 W/mK). Przy jednym punkcie mocowania M10 strata ciepła wynosi około 0,002-0,005 W/K, co w skali roku daje 2-5 kWh. Niewiele? Tak, ale przy 20 punktach na całej elewacji sumuje się do 40-100 kWh rocznie.

Minimalizację mostka uzyskujesz trzema zabiegami jednocześnie: tuleją dystansową z tworzywa o niskiej przewodności, prętem ze stali nierdzewnej zamiast ocynkowanej (mniejsze przekroje przy tej samej wytrzymałości) oraz uszczelnieniem taśmą butylową, która eliminuje konwekcję powietrza wokół tulei.

System ETICS (External Thermal Insulation Composite System) wymaga, by każde przebicie ocieplenia było zgodne z aprobatą danego systemu i nie naruszało ciągłości warstwy zbrojonej. Dlatego tuleja powinna przechodzić przez siatkę i klej w jednym przejściu, bez rozcinania warstw. Zgodność z aprobatą ITB lub KOT (Krajowa Ocena Techniczna) producenta systemu ociepleń to warunek utrzymania gwarancji na elewację.

Najczęstsze błędy i ich konsekwencje

Szczególnie częstym błędem wśród inwestorów DIY jest przekonanie, że gruby kołek do styropianu utrzyma belkę. Kołek talerzowy w styropianie ma nośność 5-15 kg na wyrywanie, podczas gdy sama belka drewniana 3 m z osprzętem waży 50-100 kg. Różnica jest tak duża, że porównywanie obu rozwiązań nie ma sensu.

Koszty montażu w 2025 roku

Kompletny montaż trzech punktów mocowania dla belki 3 m to wydatek rzędu 400-700 PLN w materiałach i 250-480 PLN w robociźnie, łącznie 650-1180 PLN. Cena rośnie przy pergolach z czterema punktami, markizach z wysięgiem powyżej 200 mm oraz montażu na wysokości powyżej 4 m wymagającym rusztowania.

Dwa przykłady z praktyki

Pergola 3 m nad tarasem, belka sosnowa klejona 80×160 mm, pokrycie z poliwęglanu komorowego 10 mm. Rozstaw punktów co 100 cm, trzy kotwy chemiczne M12 na głębokość 100 mm w betonie, tuleje dystansowe 150 mm, wsporniki konsolowe z ramieniem 200 mm. Masa całkowita 95 kg, nośność jednego punktu 7,2 kN, współczynnik bezpieczeństwa 1,6. Po dwóch zimach bez śladu ugięcia czy pęknięć tynku.

Markiza 2,5 m nad oknem salonu, belka stalowa 40×60×3 mm, tkanina akrylowa. Dwa punkty mocowania co 125 cm, kotwy mechaniczne segmentowe M10 w cegle pełnej, tuleje 120 mm, kątowniki z ramieniem 80 mm. Masa markizy 18 kg plus obciążenie wiatrem do 40 kg/m² przy refule. Wystarczyło kątownik, ale zastosowanie konsoli zostawiło 30 mm szczeliny wentylacyjnej za tkaniną, co zapobiegło gnieżdżeniu się owadów.

Normy i przepisy, które warto znać

PN-EN 1992-4 (Eurokod 2, część 4) reguluje projektowanie zamocowań w betonie i podaje metody obliczania nośności kotew na wyrywanie, ścinanie oraz kombinację obu obciążeń. PN-EN 845-1 dotyczy łączników do murów i definiuje wymagania dla wsporników stalowych osadzanych w spoinach lub w korpusie ściany. Warunki Techniczne 2019 (Dz.U. 2022 poz. 1225 z późn. zm.) nakładają obowiązek zapewnienia ciągłości izolacji termicznej i minimalizacji mostków termicznych w przegrodach zewnętrznych.

Każdy system mocowań powinien posiadać aprobatę ITB lub Europejską Ocenę Techniczną (ETA). Kupuj kotwy z oznakowaniem CE i dołączonymi instrukcjami montażu. Instrukcja musi zawierać dane o nośności w różnych podłożach, dopuszczalnych momentach dokręcania oraz warunkach stosowania w systemach ETICS.

Najczęściej zadawane pytania

Jak zamocować belkę przez ocieplenie o grubości 20 cm? Potrzebujesz tulei dystansowej 210 mm, kotwy o głębokości zakotwienia minimum 100 mm w murze oraz wspornika o ramieniu dobranym do obciążenia. Przy tak grubej izolacji rozważ wspornik konsolowy z ramieniem 250-350 mm, by nie zbliżać belki do elewacji.

Czy kotwa chemiczna wytrzyma mróz? Tak, pod warunkiem zastosowania żywicy z aprobatą do temperatur ujemnych i montażu w otworze suchym lub z użyciem żywicy zimowej wiążącej od -20°C. Standardowa żywica poliestrowa wiąże od +5°C.

Ile kotew na belkę elewacyjną o długości 4 m? Minimum cztery, przy rozstawie co 100-130 cm. Przy pergolach z poliwęglanu zalecam pięć punktów ze względu na obciążenie śniegiem, które potrafi potroić masę własną konstrukcji.

Montaż pergoli przez styropian różni się od montażu markizy? Tak, pergola wymaga wsporników konsolowych o większym ramieniu i nośności, a także rozstawu punktów gęstszego niż markiza. Markiza narażona jest głównie na ssanie i parcie wiatru, pergola dodatkowo na grawitacyjne obciążenie pokrycia i śniegu.

Nośność kotwy w styropianie ma w ogóle znaczenie? Tak, ale jako parametr pomocniczy przy doborze tulei dystansowej i wspornika. Sam styropian nie przenosi żadnych obciążeń mechanicznych; jego rolą jest wypełnienie przestrzeni wokół tulei i minimalizacja mostka termicznego.

Mocowanie markizy do ocieplonej elewacji wymaga dodatkowych pozwoleń? Nie, o ile markiza ma masę poniżej 50 kg i wysięg do 1,5 m. Przy większych konstrukcjach lub mocowaniu na ścianie budynku wielorodzinnego sprawdź regulamin wspólnoty oraz zapisy miejscowego planu zagospodarowania.

Kiedy warto zlecić montaż fachowcowi

Samodzielny montaż belki przez styropian ma sens przy małych obciążeniach (do 30 kg na punkt), gdy masz doświadczenie w wierceniu w murze i dysponujesz kluczem dynamometrycznym. W pozostałych przypadkach różnica w cenie robocizny (250-480 PLN) jest niewielka w porównaniu z kosztem naprawy elewacji po awarii. Fachowiec z doświadczeniem dobierze właściwy system kotew, wykona próbę wyrywania i zabezpieczy uszczelnienie zgodnie z aprobatą systemu ETICS.

Szukaj wykonawców, którzy pokażą wcześniejsze realizacje podobnych konstrukcji i poproszą o obliczenie obciążeń przed wyceną. Unikaj ekip proponujących montaż w samej warstwie styropianu lub bagatelizujących konieczność próby wyrywania. Każda belka elewacyjna to inżynierskie zadanie z obciążeniami wiatrem, śniegiem i użytkowymi, nie miejsce na skróty.

Belka nad tarasem, markiza nad oknem, pergola przy ścianie domu. Każda z tych konstrukcji zaczyna się w jednym miejscu: w murze nośnym, pod warstwą styropianu, na głębokości minimum ośmiu centymetrów. Tam właśnie trafia prawdziwy łącznik i tam przenosi się cały ciężar. Reszta to kwestia doboru odpowiedniego systemu i starannego wykonania detali.
