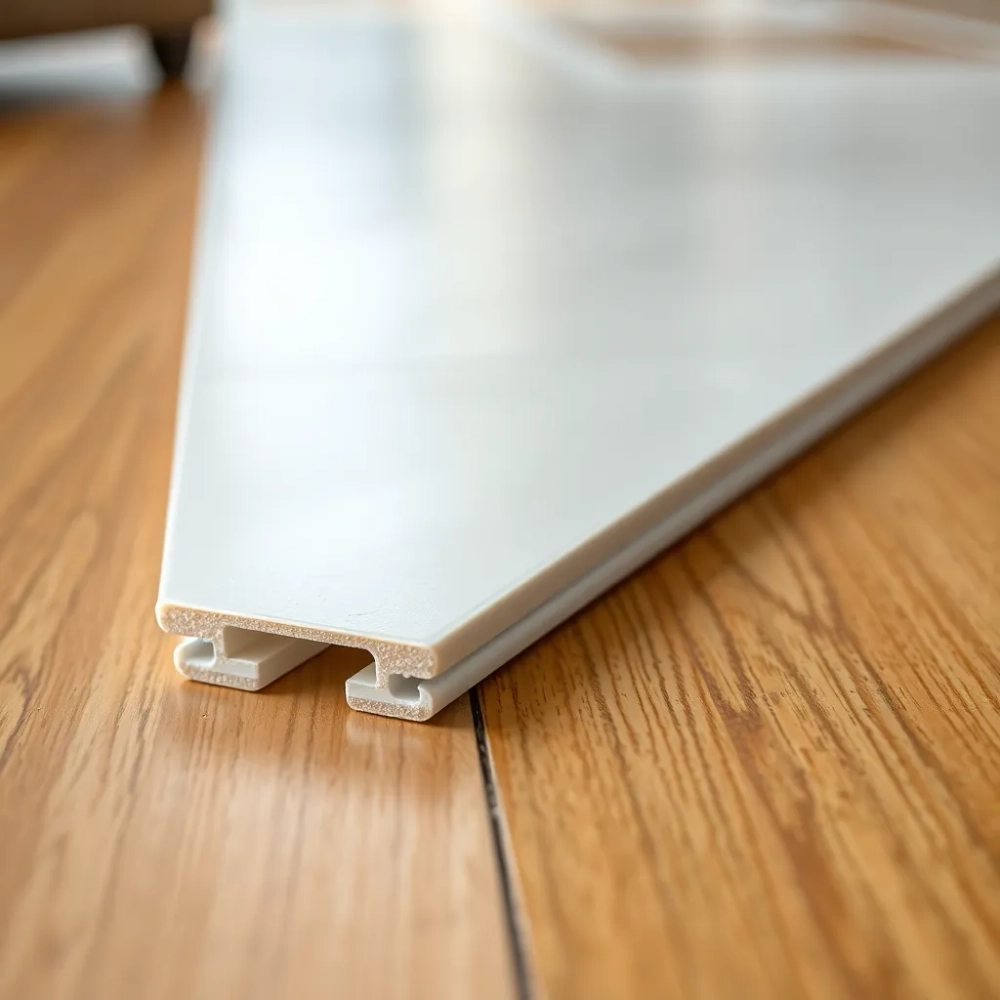

Listwa dylatacyjna do płytek i paneli bez tajemnic

Listwa dylatacyjna do płytek i paneli kompletny przewodnik techniczny

Pęknięcia wzdłuż progu, wybrzuszone panele przy oknem, rysa biegnąca przez środek salonu. Te problemy mają jedną, często pomijaną przyczynę brak lub źle dobrany profil kompensujący ruchy posadzki. Wbrew pozorom listwa dylatacyjna do płytek i paneli to nie dekoracja, lecz element konstrukcyjny, który przejmuje naprężenia powstające pod wpływem zmian temperatury, wilgotności i obciążeń użytkowych. Bez niej nawet najpiękniejsza okładzina zacznie pracować już po pierwszym sezonie grzewczym.

• Listwa dylatacyjna do płytek i paneli kompletny przewodnik techniczny
• Jak działa listwa dylatacyjna i dlaczego jest niezbędna
• Rodzaje listew dylatacyjnych podział praktyczny
• Parametry techniczne tabela porównawcza
• Jak dobrać profil dylatacyjny do konkretnej podłogi
• Montaż listwy dylatacyjnej krok po kroku bez błędów
• Kalkulator ile metrów bieżących listwy potrzebujesz
• Najczęstsze błędy przy wyborze i montażu listew dylatacyjnych
• Checklista przed zakupem 7 punktów
• Praktyczne zastosowania przegląd sytuacji
• FAQ odpowiedzi na pytania, które pojawiają się najczęściej
• Normy i przepisy

Jak działa listwa dylatacyjna i dlaczego jest niezbędna

Każda podłoga „żyje" płytki ceramiczne rozszerzają się przy 0,06-0,08 mm na metr bieżący przy skoku temperatury o 10°C, a panele laminowane potrafią zmienić wymiar nawet o 1-2 mm na metr przy wahaniach wilgotności względnej od 30% do 70%. Te wartości, z pozoru minimalne, sumują się na całej długości pomieszczenia i w pewnym momencie muszą znaleźć ujście. Profil dylatacyjny jest właśnie takim kontrolowanym ujściem tworzy szczelinę, której krawędzie chroni przed kruszeniem, a jednocześnie umożliwia swobodny ruch materiałów.

W praktyce normy budowlane (PN-EN 13892, PN-EN 16354) dzielą posadzki na pola dylatacyjne o maksymalnej powierzchni 30-40 m² przy standardowych warunkach i 20-25 m² przy ogrzewaniu podłogowym. Pole dylatacyjne to po prostu fragment podłogi otoczony szczelinami w domu 60 m² salonu wymaga więc minimum dwóch podziałów. Bez nich naprężenia kumulują się w najsłabszym punkcie i tam właśnie pojawia się pęknięcie.

Wyróżnia się trzy główne typy profili ze względu na miejsce montażu. Listwy nawierzchniowe zakłada się na gotową posadzkę są widoczne i pełnią dodatkowo funkcję ozdobną. Profile wpuszczane montuje się pod płytki lub panele, dzięki czemu widoczny pozostaje jedynie wkład kompensujący. Profile krawędziowe chronią styk posadzki ze ścianą lub innym materiałem, zamykając szczelinę obwodową.

Materiał wykonania wpływa bezpośrednio na trwałość i zastosowanie. Aluminium anodowane sprawdza się w domach i biurach jest lekkie (2,7 g/cm³), odporne na korozję i dostępne w wielu kolorach. Mosiądz i stal nierdzewna AISI 304 lepiej znoszą obciążenia mechaniczne i chemikalia, dlatego dominują w halach przemysłowych i garażach. EPDM, czyli guma syntetyczna, pełni funkcję wkładu elastycznego kompensuje ruch i tłumi drgania, ale nie toleruje kontaktu z rozpuszczalnikami i silnymi kwasami.

Rodzaje listew dylatacyjnych podział praktyczny

Podział profili ze względu na zastosowanie ułatwia szybki wybór właściwego wariantu. Każdy typ odpowiada innym warunkom użytkowania i innym obciążeniom.

Profile podpłytkowe (wpuszczane)

Montowane razem z płytkami ich boczne ramiona chowają się pod okładziną, a wkład elastyczny pozostaje na powierzchni. Seria DILEX (Schlüter) i Projoint (NTA, NTI, NZA, NZS) to najpopularniejsze rozwiązania do łazienek, kuchni i korytarzy. Wysokość profilu dobiera się do grubości płytki standardowo 8, 10, 12 lub 14 mm. Wkład wykonany z EPDM lub silikonu kompensuje ruch do 5 mm, co wystarcza w typowych pomieszczeniach mieszkalnych.

Profile podpanele i podłogi drewniane

Podłogi pływające wymagają profili o większej elastyczności, bo drewno i laminat pracują intensywniej niż ceramika. Projoint DIL oraz Pronivel PB mają wkład z tworzywa o zakresie kompensacji 8-10 mm. Prostep, dzięki niskiemu profilowi (zaledwie 2-4 mm wysokości), sprawdza się przy cienkich panelach winylowych LVT. Wszystkie te profile umożliwiają ruch posadzki bez widocznych pęknięć, a jednocześnie chronią krawędzie paneli przed uszkodzeniem.

Profile ścienne i sufitowe

Coflex CT, CTM i CK to profile przeznaczone do dylatacji w okładzinach ściennych i sufitowych. Stosuje się je zwłaszcza w dużych łazienkach z płytkami typu gres oraz na sufitach podwieszanych z płyt g-k. Ich zadaniem jest przejęcie ruchów konstrukcji budynku szczególnie na styku ścian nośnych i działowych, gdzie osiadania budynku bywają największe.

Profile wyginane (Flex)

Łuki, zaokrąglenia, nietypowe kształty tam, gdzie standardowy profil prosty nie wystarczy. Seria Flex pozwala na gięcie w zakresie 90° bez utraty właściwości kompensacyjnych. Wykorzystywana przy schodach spiralnych, filarach i dekoracyjnych podziałach posadzki.

Profile balkonowe i tarasowe

Protec CP oraz Bordertec to profile odporne na warunki atmosferyczne, z wkładem odprowadzającym wodę. Chronią krawędzie okładziny tarasowej przed wnikaniem wilgoci i kompensują duże ruchy termiczne (zakres temperatur od -20°C do +60°C).

Profile podłogowe do dużych powierzchni (Jointec)

Seria GDP, GEP i GAL to profile aluminiowe lub stalowe przeznaczone do hal produkcyjnych, magazynów i centrów handlowych. Wytrzymują obciążenia do 300 kN (30 ton na oś) i kompensują ruch do 15 mm. Ich wysokość sięga 82 mm, co pozwala na montaż w posadzkach przemysłowych o grubości kilkunastu centymetrów.

Parametry techniczne tabela porównawcza

Jak dobrać profil dylatacyjny do konkretnej podłogi

Dobór profilu zaczyna się od trzech pytań: jaki materiał tworzy posadzkę, jakie obciążenia będą na niej występować i jak duże pola dylatacyjne trzeba wydzielić. Odpowiedzi na te pytania determinują zarówno typ profilu, jak i jego parametry techniczne.

Płytki ceramiczne i gres wymagają profili podpłytkowych z wkładem EPDM ceramika jest sztywna i dobrze przewodzi ciepło, więc ruchy termiczne są powtarzalne i przewidywalne. Wysokość profilu musi odpowiadać grubości płytki plus 1-2 mm na warstwę kleju. W pomieszczeniu 25 m² wystarczy jeden profil w środku, dzielący pole na dwa mniejsze obszary.

Panele laminowane i deski warstwowe pracują inaczej reagują głównie na wilgotność, a nie temperaturę. W mieszkaniu z ogrzewaniem podłogowym ruchy paneli sięgają 2 mm na metr, dlatego potrzebny jest profil o zakresie kompensacji minimum 8 mm. Projoint DIL lub Pronivel PB sprawdzają się tu lepiej niż sztywne profile aluminiowe, bo ich wkład z tworzywa pochłania większe amplitudy.

Posadzki żywiczne i betonowe w garażach czy halach przemysłowych potrzebują profili stalowych lub aluminiowych o wysokości dopasowanej do grubości wylewki. Nośność ma tu znaczenie kluczowe wózek widłowy o masie 3 ton przenosi na oś obciążenie statyczne około 15 kN, a dynamiczne przy hamowaniu potrafi wzrosnąć dwukrotnie. Profile Jointec GEP i GDP są projektowane właśnie pod takie warunki.

Połączenia różnych materiałów, na przykład płytek z panelami, wymagają profili z dwoma różnymi ramionami jedno wsuwa się pod płytki, drugie pod panele. Poziom wykończenia obu stron powinien pokrywać się, by uniknąć progów. Jeśli różnica wysokości przekracza 4 mm, konieczny jest profil przejściowy z ramieniem schodkowym.

Podłogi z ogrzewaniem podłogowym to osobna kategoria. Profile dylatacyjne w takich realizacjach dzielą powierzchnię na pola o boku do 5-6 m (zamiast standardowych 8 m), bo cykliczne nagrzewanie i chłodzenie wzmacnia ruchy termiczne. Wkład profilu powinien wytrzymywać temperaturę do 60°C bez odkształceń EPDM i silikon spełniają ten warunek, PVC już nie.

Montaż listwy dylatacyjnej krok po kroku bez błędów

Poprawny montaż zaczyna się od pomiaru, nie od cięcia. W pomieszczeniach powyżej 6 m długości lub 30 m² powierzchni szczelina dylatacyjna musi mieć minimum 10 mm szerokości przy ogrzewaniu podłogowym tę wartość zwiększa się do 12-15 mm. Zbyt wąska szczelina nie skompensuje ruchów i pęknie, a zbyt szeroka osłabi krawędzie płytek.

Krok 1: Wyznaczenie osi szczeliny

Oś przyszłej dylatacji wyznacza się laserem lub sznurkiem murarskim. W pomieszczeniu 8 × 4 m wystarczy jeden profil wzdłuż dłuższego boku, dzielący pole na dwie części po 16 m². W korytarzach wąskich i długich (powyżej 10 m) profil umieszcza się poprzecznie co 6-8 m, niezależnie od podziału na pola po obu stronach.

Krok 2: Dobór wysokości profilu

Wysokość profilu musi odpowiadać sumie grubości płytki i warstwy kleju. Dla płytki 10 mm i kleju 3 mm właściwy profil ma 12-13 mm. Zbyt niski profil wystaje ponad posadzkę (o 1-2 mm), zbyt wysoki wchodzi w szczelinę między płytkami i utrudnia czyszczenie. Tolerancja montażowa to ±0,5 mm.

Krok 3: Montaż podpłytkowy

Profil osadza się w świeżej warstwie kleju do płytek, tak by jedno ramię znalazło się pod płytkami, a wkład kompensujący pozostał na powierzchni. Płytki układa się od profilu w obu kierunkach, dbając o zachowanie szczeliny montażowej 2-3 mm między płytką a ramieniem profilu. Ta szczelina kompensuje tolerancje wymiarowe płytek.

Krok 4: Montaż nawierzchniowy

W podłogach drewnianych i panelach laminowanych stosuje się profile nawierzchniowe montowane na klej montażowy (np. poliuretanowy) lub na kołki rozporowe w podłożu. Klej nakłada się pasmami co 15-20 cm, profil dociska i pozostawia do wyschnięcia na 24 godziny. W tym czasie nie można chodzić po posadzce w obrębie 50 cm od profilu.

Krok 5: Wykończenie i kontrola

Po wyschnięciu kleju (24-48 godzin) profil sprawdza się pod kątem prostoliniowości i stabilności. Wkład elastyczny powinien wystawać 1-2 mm ponad powierzchnię posadzki to celowe, bo wciska się pod obciążeniem i chroni krawędzie. Szczeliny między wkładem a płytkami uzupełnia się elastyczną fugą epoksydową lub silikonową.

Kalkulator ile metrów bieżących listwy potrzebujesz

Wzór jest prosty: powierzchnię pomieszczenia dzielisz przez pole jednego pola dylatacyjnego (30 m² standard, 20 m² przy ogrzewaniu podłogowym), a wynik mnożysz przez 1,05 (zapas na cięcie). Przykład: salon 48 m² z ogrzewaniem podłogowym wymaga 48/20 = 2,4, zaokrąglone do 3 pól, czyli około 12 mb listwy (3 profile po 4 m lub 2 profile po 6 m). Przy długości ścian 8 m i podziale poprzecznym co 6 m potrzebne są dwa profile po 6 mb łącznie 12 mb, plus 5% zapasu daje 12,6 mb.

Najczęstsze błędy przy wyborze i montażu listew dylatacyjnych

Pomijanie dylatacji obwodowej przy ścianach to błąd nr 1 w remontach wykonywanych samodzielnie. Szczelina obwodowa 8-10 mm między posadzką a ścianą pozwala całemu polu dylatacyjnemu „oddychać". Wielu wykonawców wypełnia ją szczelnie zaprawą, blokując ruch i przenosząc naprężenia na środek pomieszczenia, gdzie pojawia się pęknięcie. Standard PN-EN 13892 wskazuje minimalną szerokość szczeliny obwodowej jako 0,75% długości boku pola.

Zbyt mała szczelina przy dużych powierzchniach to kolejny częsty grzech. W hali 200 m² bez dylatacji naprężenia termiczne na styku płytki ze ścianą osiągają wartości niszczące zaprawę. Profil o szerokości 5 mm zamiast wymaganych 12 mm wygląda estetyczniej, ale nie spełnia swojej funkcji. Skutek: pęknięcia wzdłuż profilu już po pierwszej zimie.

Montaż bez kleju elastycznego to błąd, który widać dopiero po sezonie. Sztywna zaprawa cementowa nie kompensuje ruchów i sama pęka, a odłamane fragmenty uszkadzają wkład profilu. Klej elastyczny (klasa S1 lub S2 wg PN-EN 12002) pochłania odkształcenia do 5 mm bez uszkodzeń. Koszt różnicy między zwykłą a elastyczną zaprawą to około 15-20% ceny materiału, a oszczędność na naprawach po roku sięga kilkuset złotych.

Dobór profilu o złej wysokości to błąd trudny do naprawienia po ułożeniu posadzki. Profil zbyt niski wystaje ponad płytki i tworzy próg, o który zahaczają buty i odkurzacz. Profil zbyt wysoki chowa się w szczelinie i zbiera brud. Przed zakupem warto zmierzyć łączną grubość płytki i kleju w trzech miejscach pomieszczenia różnice sięgające 2-3 mm są normalne.

Checklista przed zakupem 7 punktów

• Pomiar szczeliny szerokość (min. 10 mm) i długość (z zapasem 5%)
• Wysokość profilu zgodna z grubością płytki lub panela plus warstwa kleju
• Materiał korpusu aluminium do domu, stal AISI 304 lub mosiądz do hal
• Materiał wkładu EPDM do suchych wnętrz, silikon do wilgotnych i chemicznie narażonych
• Nośność profile domowe 5-15 kN, przemysłowe 50-300 kN
• Kolor szary RAL 7035/7046 neutralny, czarny 9005 do ciemnych posadzek
• Sposób montażu podpłytkowy przed układaniem, nawierzchniowy na gotową posadzkę

Praktyczne zastosowania przegląd sytuacji

Ogrzewanie podłogowe zmienia warunki pracy posadzki diametralnie. Temperatura przy powierzchni waha się od 20°C do 30°C w cyklu dobowym, a to oznacza powtarzalne ruchy termiczne o amplitudzie 0,5-1 mm na metr. Profile dylatacyjne w takich realizacjach dzielą pole grzewcze na sektory o boku do 5-6 m, a szczeliny mają szerokość 12-15 mm zamiast standardowych 10 mm.

Posadzki żywiczne w halach i garażach wymagają profili o nośności dopasowanej do ruchu wózków i pojazdów. W garażu domowym wystarczy profil aluminiowy o nośności 15 kN, ale w hali logistycznej z wózkami widłowymi 5-tonowymi konieczny jest profil stalowy o nośności minimum 100 kN. Różnica w cenie sięga 5-8 razy, ale tańszy profil nie wytrzyma nawet roku intensywnej eksploatacji.

Sale przemysłowe z ruchem pieszym i kołowym to najbardziej wymagające środowisko. Pola dylatacyjne nie mogą przekraczać 100 m², a profile muszą być kotwione mechanicznie (nie tylko klejone). Dodatkowo krawędzie profili zbroi się wkładką ze stali sprężynowej, która przejmuje obciążenia dynamiczne przy hamowaniu wózków.

Połączenie różnych materiałów, na przykład płytki w kuchni i panele w salonie, wymaga nie tylko profilu dylatacyjnego, ale też precyzyjnego dopasowania poziomów. Profil przejściowy z ramieniem schodkowym kompensuje różnicę wysokości do 15 mm i jednocześnie przejmuje ruchy obu materiałów. Bez niego próg między kuchnią a salonem po roku użytkowania staje się wyraźny i niebezpieczny.

FAQ odpowiedzi na pytania, które pojawiają się najczęściej

Czy w mieszkaniu 50 m² dylatacja jest naprawdę potrzebna?

Tak, szczególnie przy ogrzewaniu podłogowym lub dużych przeszkleniach. Pole 50 m² z ogrzewaniem podłogowym wymaga minimum trzech profili dylatacyjnych dzielących je na sektory. W mieszkaniu bez ogrzewania i z klasyczną wylewką cementową wystarczą dwa profile wzdłuż dłuższego wymiaru.

Jaki profil wybrać do paneli winylowych LVT?

Prostep lub podobne profile o niskim profilu (2-4 mm) są przeznaczone właśnie do LVT. Ich wkład z cienkiego silikonu lub PVC kompensuje ruchy paneli winylowych bez widocznych zmian poziomu. Profile aluminiowe o wysokości 8-10 mm są za wysokie i tworzą niepotrzebny próg.

Czy listwa dylatacyjna między płytkami a panelami jest konieczna?

Zawsze, gdy dwa różne materiały spotykają się na jednej powierzchni. Płytki mają współczynnik rozszerzalności 0,007 mm/m·°C, panele laminowane 0,015-0,025 mm/m·°C różnica jest dwu- do trzykrotna. Bez profilu przejściowego szczelina między materiałami zmienia szerokość w sposób niekontrolowany i pęka.

Ile kosztuje metr bieżący dobrej listwy?

Ceny zaczynają się od około 25-40 zł/mb dla profili aluminiowych z wkładem PVC do zastosowań domowych. Profile podpłytkowe ze stali AISI 304 to wydatek 60-120 zł/mb. Profile przemysłowe Jointec kosztują 150-400 zł/mb w zależności od nośności i materiału. Ceny są orientacyjne i zmieniają się wraz z kursami surowców oraz dostępnością.

Czy montaż listwy można wykonać samodzielnie?

Profile nawierzchniowe w panelach laminowanych tak, jeśli ma się podstawowe narzędzia i cierpliwość. Profile podpłytkowe wymagają doświadczenia w układaniu płytek, bo błąd montażowy oznacza konieczność kucia i ponownego układania. Profile przemysłowe powinny być montowane przez ekipy z doświadczeniem w posadzkach przemysłowych i dostępem do sprzętu do kotwienia mechanicznego.

Jak często wymienia się listwy dylatacyjne?

Profile aluminiowe w domach nie wymagają wymiany przez 20-30 lat. Wkłady EPDM w miarę eksploatacji twardnieją i po 15-20 latach mogą wymagać wymiany, sam profil metalowy pozostaje funkcjonalny. W halach przemysłowych cykl wymiany zależy od intensywności ruchu i wynosi 8-15 lat.

Normy i przepisy

Podstawowe normy regulujące projektowanie i wykonanie dylatacji w posadzkach to PN-EN 13892 (metody badań zapraw i materiałów posadzkowych), PN-EN 16354 (wymagania dla podłóg pływających) oraz PN-EN 12002 (zaprawy klejące klasyfikacja i wymagania). W kontekście polskiego prawa budowlanego kluczowe jest Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2019 poz. 1065 z późn. zm.), które w § 265 odwołuje się do konieczności wykonywania dylatacji w posadzkach narażonych na odkształcenia termiczne.

�ródła i materiały referencyjne

Informacje techniczne oparte na normach: PN-EN 13892, PN-EN 16354, PN-EN 12002, PN-EN 1992-1-1 (Eurocode 2). Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (tekst jednolity: Dz.U. 2019 poz. 1065). Katalogi techniczne producentów profili: Schlüter-Systems, Profilpas, Profilitec. Dane materiałowe EPDM i silikonów: ASTM D1418, ISO 1629.
