Listwa sterująca do podłogówki Salus – wybierz, podłącz, zapomnij

Listwa KL06-M i sterowniki Salus kompatybilność z Twoją instalacją

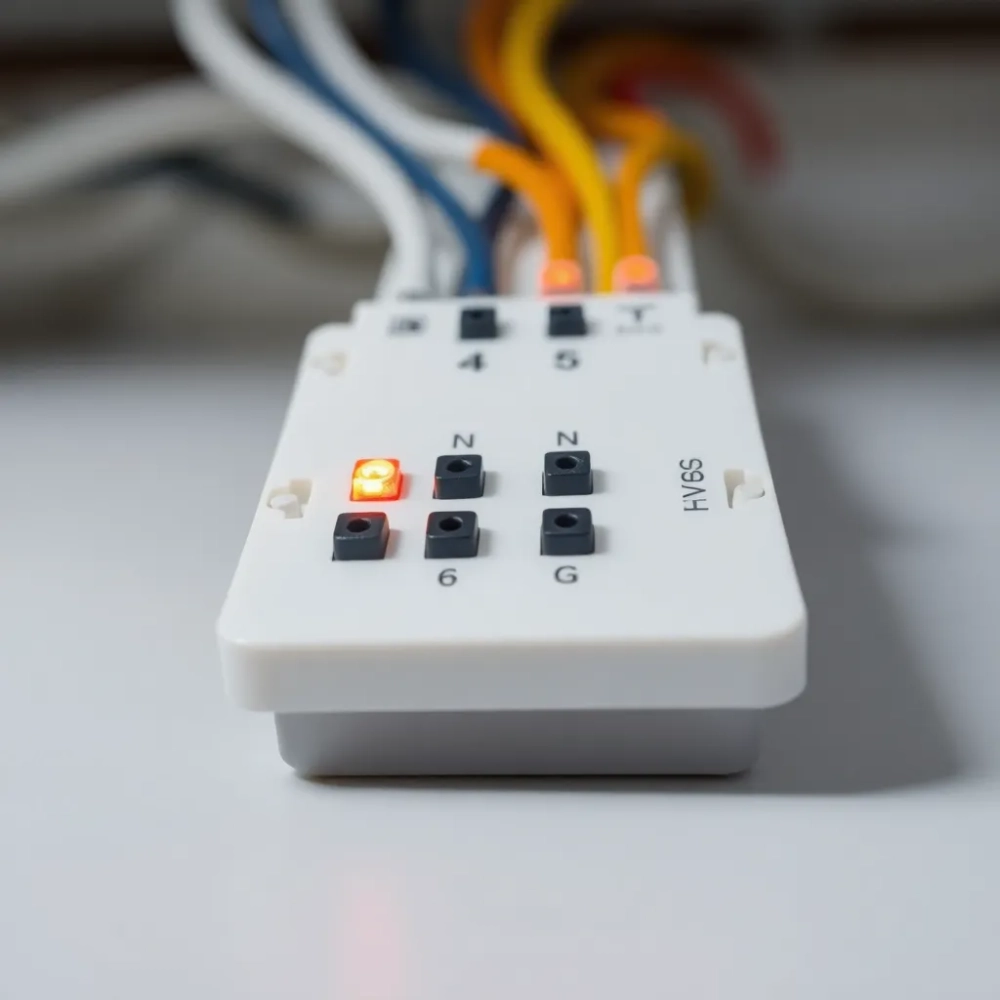

Sercem całego układu jest listwa sterująca do podłogówki Salus oznaczona symbolem KL06-M. To niewielkie urządzenie mierzy zaledwie 160 × 90 × 45 mm mieści w sobie sześć niezależnych obwodów wyjściowych 230 V, które zasilają siłowniki termoelektryczne montowane na rozdzielaczu ogrzewania podłogowego. Każde wyjście można przypisać do osobnej strefy grzewczej, dzięki czemu jedno pomieszczenie nie musi pracować na tych samych parametrach co pozostałe.

• Listwa KL06-M i sterowniki Salus kompatybilność z Twoją instalacją
• Podłączenie listwy Salus do ogrzewania podłogowego krok po kroku
• Konfiguracja aplikacji Salus Smart Home z listwą podłogową
• Najczęstsze problemy z listwą Salus i jak je szybko rozwiązać

KL06-M komunikuje się z regulatorami pokojowymi bezprzewodowo, w paśmie 868 MHz, które jest znacznie mniej zatłoczone niż popularne 2,4 GHz wykorzystywane przez Wi-Fi. Protokół własny producenta gwarantuje, że sygnał nie zostanie zakłócony przez domowy router ani mikrofalówkę, a zasięg w obrębie typowego mieszkania sięga 30 m. W domach z grubymi stropami lub piwnicą warto jednak przewidzieć instalację wzmacniacza sygnału.

Listwa zasilana jest napięciem 230 V AC i pobiera maksymalnie 2 W w stanie spoczynku. W praktyce oznacza to, że roczny koszt ciągłej pracy samego sterownika nie przekracza kilku złotych nieporównywalnie mniej niż oszczędność, jaką daje precyzyjne sterowanie. Tabela poniżej pokazuje najważniejsze parametry techniczne.

Kompatybilność z siłownikami to kluczowa kwestia, którą wielu użytkowników odkrywa dopiero po zakupie. KL06-M współpracuje z siłownikami normalnie zamkniętymi (NC) o napięciu 230 V takimi, które bez prądu blokują przepływ czynnika grzewczego. Wybór siłowników normalnie otwartych (NO) sprawi, że zawory będą domyślnie otwarte, a ogrzewanie podłogowe przestanie reagować na sygnał z listwy. Dlatego jeszcze przed montażem warto sprawdzić oznaczenie na główce siłownika.

W zestawie Premium poza listwą znajdują się cztery regulatory SQ610, bramka UG800 oraz moduł PL07 odpowiadający za komunikację ZigBee. Taka rozbudowa sprawia, że cały układ może obsłużyć do ośmiu niezależnych obiegów cztery z nich obsadzisz od razu, a kolejne dwa aktywujesz w przyszłości dokupując parę SQ610. Listwa pozostaje mózgiem instalacji, regulator SQ610 pełni rolę czułego termometru z panelem dotykowym, a bramka UG800 tłumaczy sygnał na protokół zrozumiały dla smartfona.

Stopień ochrony IP20 oznacza, że obudowa nie jest bryzgoszczelna. Listwa musi trafić do skrzynki rozdzielczej lub szafki natynkowej, z dala od wilgoci i kurzu. Montaż na nieosłoniętej ścianie w garażu albo piwnicy zagraża zwarciu przy pierwszym zalaniu.

Podłączenie listwy Salus do ogrzewania podłogowego krok po kroku

Zanim sięgniesz po śrubokręt, odłącz napięcie w obwodzie i zmierz je miernikiem brak napięcia na zaciskach to absolutna podstawa, którą łatwo zignorować przy zgaszonym świetle w piwnicy. Przygotuj też latarkę czołową, śrubokręt płaski 4 mm, śrubokręt krzyżakowy PH2 oraz szczypce do ściągania izolacji. Dobrze mieć pod ręką smycz do oznaczenia przewodów, bo po zamontowaniu listwy w ciasnej rozdzielni zrobi się tam istny gąszcz kolorowych kabli.

Sam montaż dzieli się na trzy etapy: mocowanie listwy na szynie DIN, podłączenie siłowników oraz parowanie bramki UG800. Na każdy z tych kroków warto zarezerwować 15-20 minut dla wprawnego instalatora, a pierwszorazowemu majsterkowiczowi procedura zajmie około godziny. Pośpiech tutaj kosztuje: niedokręcone zaciski to najczęstsza przyczyna późniejszych awarii, których objawem bywa samoczynne wyłączanie się pojedynczych stref.

Listwę KL06-M montuje się na typowej szynie DIN 35 mm tej samej, którą znajdziesz w każdej rozdzielni mieszkaniowej. Zwolnij sprężynę zatrzasku, nałóż obudowę na górną krawędź szyny i dociśnij aż usłyszysz charakterystyczne kliknięcie. Urządzenie powinno siedzieć stabilnie, bez luzu, inaczej wibracje z czasem poluzują połączenia śrubowe. Szyna powinna mieć co najmniej 160 mm długości, a pod listwą zostaw 30 mm wolnej przestrzeni dla odprowadzania ciepła.

Podłączenie siłowników odbywa się na listwach zaciskowych oznaczonych L1, L2, L3, L4, L5, L6 to odpowiednio wyjścia kolejnych stref. Do każdego zacisku dochodzą dwa przewody siłownika: brązowy (fazowy) i niebieski (neutralny). Wspólny przewód neutralny wszystkich siłowników łączysz z zaciskiem N, a fazę zasilania 230 V podpinasz do zacisku L. Pomyłka w tym miejscu sprawi, że termostaty nie rozpoznają stanu zaworu i wygenerują błąd komunikacji.

Nigdy nie zwieraj zacisków wyjściowych z przewodem ochronnym PE. Listwa nie posiada separacji galwanicznej między obwodem zasilania a wyjściami siłowników, więc przebicie izolacji siłownika pociągnie za sobą napięcie na obudowie rozdzielacza. Stosuj wyłącznie siłowniki z podwójną izolacją, oznaczone symbolem kwadratu w kwadracie.

Po podpięciu siłowników czas na bramkę UG800. To niewielkie urządzenie z białego plastiku, wyposażone w gniazdo micro USB oraz port Ethernet. Wpinamy je do wolnego gniazda 230 V w pobliżu routera nie dalej niż 2 m, bo kabel zasilający ma długość zaledwie 1,5 m. Bramkę łączymy z routerem kablem sieciowym, a konfigurację Wi-Fi przeprowadzamy później z poziomu aplikacji, jeśli zdecydujemy się na komunikację bezprzewodową.

Ostatnim etapem montażu jest sparowanie regulatorów SQ610 z listwą. Każdy regulator ma na płytce niewielki przycisk reset oraz pięciocyfrowy kod identyfikacyjny. W aplikacji Salus Smart Home wybierasz kolejno strefy i wpisujesz kody kreator poprowadzi Cię przez cały proces automatycznie. Jeżeli instalacja obejmuje więcej niż cztery pomieszczenia, dwa wolne sloty w liście zostawiasz na przyszłe regulatory aktywujesz je tą samą metodą, gdy rozbudujesz ogrzewanie.

Kiedy NIE montować samodzielnie

Wszelkie prace przy napięciu 230 V w Polsce reguluje norma PN-HD 60364, która wymaga, aby instalację wykonywała osoba z odpowiednimi uprawnieniami SEP. Samodzielny montaż jest dopuszczalny tylko w obrębie własnego mieszkania i wyłącznie wtedy, gdy instalacja jest wyłączona z eksploatacji i zabezpieczona przed przypadkowym włączeniem. W domach wielorodzinnych i lokalach na wynajem montaż musi wykonać elektryk z uprawnieniami. W razie pożaru ubezpieczyciel odmówi wypłaty odszkodowania, jeśli wykaże, że ingerencja w instalację była nieautoryzowana.

Konfiguracja aplikacji Salus Smart Home z listwą podłogową

Aplikacja SALUS Smart Home dostępna jest na Androida i iOS, a jej interfejs po polsku pozwala przejść przez konfigurację bez znajomości języka angielskiego. Po zainstalowaniu i założeniu kontra weryfikowanego adresem e-mail przechodzisz do sekcji „Moje urządzenia” i wybierasz opcję dodania bramki UG800. Aplikacja poprosi o zbliżenie telefonu do bramki, wyszuka ją przez Bluetooth Low Energy i nawiąże połączenie w ciągu kilku sekund.

Kolejnym krokiem jest powiązanie bramki z domowym routerem. W tym celu wpisujesz nazwę sieci Wi-Fi oraz hasło aplikacja zapisuje te dane w pamięci UG800 i od tej pory bramka pracuje bezprzewodowo, eliminując konieczność ciągnięcia kabla Ethernet przez ścianę. Po kilkunastu sekundach dioda na obudowie zmieni kolor z migającego czerwonego na stały zielony, potwierdzając połączenie z chmurą producenta.

Parowanie regulatorów z aplikacją odbywa się automatycznie po fizycznym sparowaniu ich z listwą. Wystarczy wybrać w menu aplikacji konkretną strefę, nadać jej nazwę (np. „Łazienka parter”) i przypisać ikonę. Aplikacja pobiera dane z chmury co 30 sekund to wystarczająco często, by zmiany ustawień były widoczne praktycznie w czasie rzeczywistym, a jednocześnie nie obciąża domowego łącza generowaniem zbędnego ruchu sieciowego.

Sekcja harmonogramów pozwala ustawić osobny program na każdy dzień tygodnia, z dokładnością do 15 minut. W praktyce optymalne ustawienia dla przeciętnego domu wyglądają tak, jak w tabeli poniżej wyższa temperatura przypada na godziny poranne i wieczorne, niższa w ciągu dnia i nocy, kiedy domownicy przebywają poza domem lub śpią.

Obniżenie temperatury o 1 °C zmniejsza zużycie energii o około 6%, więc przemyślany harmonogram potrafi obciąć rachunek za ogrzewanie nawet o 12-18% rocznie. Algorytm PI wbudowany w listwę zapobiega przegrzewaniu pomieszczeń, więc ustawiona temperatura 19 °C oznacza rzeczywiste 19 °C, a nie 20 °C z kilkugodzinnym opóźnieniem.

W sypialniach unikaj gwałtownych skoków temperatury. Różnica większa niż 4 °C między dniem a nocą powoduje, że podłoga potrzebuje nawet 45 minut na osiągnięcie docelowej wartości, a w tym czasie komfort termiczny pozostaje obniżony. Lepsze efekty daje łagodne przejście, realizowane w aplikacji opcją „płynna krzywa grzania”.

Najczęstsze problemy z listwą Salus i jak je szybko rozwiązać

Brak łączności z chmurą to najczęstsza bolączka użytkowników. Objawia się ikoną przekreślonej chmurki w aplikacji i brakiem możliwości zdalnej zmiany ustawień. Przyczyną bywa zmiana hasła do domowej sieci Wi-Fi bramka UG800 przechowuje stare dane uwierzytelniające i nie jest w stanie nawiązać ponownego połączenia. Rozwiązaniem jest przytrzymanie przycisku reset na obudowie przez 10 sekund i ponowne przeprowadzenie procedury parowania.

Siłowniki, które nie reagują na sygnał z listwy, sugerują problem z okablowaniem lub zbyt słabym sygnałem ZigBee. Pierwszy scenariusz weryfikujesz miernikiem napięcie na zaciskach wyjściowych powinno wynosić 230 V, gdy regulator wysyła polecenie grzania. Brak napięcia oznacza uszkodzony tor wyjściowy listwy. Drugą ewentualność sprawdzisz przesuwając SQ610 bliżej bramki jeśli komunikacja wróci, wystarczy dokupić repeater ZigBee.

Rozbieżność między temperaturą zadaną a rzeczywistą w pomieszczeniu wynika najczęściej z błędnej kalibracji czujnika w regulatorze. SQ610 wyświetla temperaturę własnego czujnika jeśli stoi na ścianie naprzeciwko okna, może pokazywać wartość o 1-1,5 °C niższą niż rzeczywista przy podłodze. Rozwiązaniem jest przesunięcie regulatora na ścianę wewnętrzną i uruchomienie funkcji autokalibracji z poziomu menu serwisowego.

Spadki napięcia w sieci elektrycznej potrafią wygenerować krótkie przerwy w pracy siłowników. W ich efekcie zawory zamykają się i otwierają wielokrotnie, co objawia się charakterystycznym „klikaniem” w skrzyni rozdzielacza i chwilowym brakiem grzania. Zainstalowanie zasilacza UPS o mocy co najmniej 300 VA, podtrzymującego pracę samej listwy i bramki, eliminuje ten problem instalacja zachowuje pełną funkcjonalność nawet przy trzygodzinnym zaniku napięcia.

Przy częstych problemach z synchronizacją unikaj aktualizacji oprogramowania bramki w godzinach szczytu grzewczego. Proces trwa od 5 do 12 minut, w tym czasie bramka jest wyłączona z sieci, a listwa przechodzi w tryb awaryjny utrzymuje ostatnie ustawienie, ale nie reaguje na polecenia z aplikacji. Zaplanuj aktualizację na czas, gdy nikt nie korzysta z ogrzewania.

Krótkie FAQ użytkownika

Czy listwa KL06-M obsługuje siłowniki 24 V?
Nie. Listwa zasilana z sieci 230 V współpracuje wyłącznie z siłownikami termoelektrycznymi na to samo napięcie. Siłowniki 24 V wymagają zasilacza i oddzielnego sterownika, zazwyczaj montowanego w szafie rozdzielczej.

Jaki jest realny zasięg komunikacji ZigBee?
W otwartej przestrzeni do 100 m, w budynku z jednym stropem żelbetowym około 20-30 m. Każda kolejna przegroda zmniejsza zasięg o 30-50%.

Czy mogę sterować ogrzewaniem bez dostępu do internetu?
Tak. Regulatory SQ610 komunikują się z listwą bezpośrednio w paśmie 868 MHz. Internet potrzebny jest wyłącznie do sterowania przez aplikację mobilną.

Porównanie z alternatywami

Różnica cenowa między Salusem a droższymi markami pokrywa się z długością gwarancji (Salus: 5 lat, Danfoss: 5 lat, Uponor: 10 lat) oraz jakością algorytmów PI. Zestawy oparte na ekosystemie Tuya kuszą niską ceną, lecz brak wsparcia technicznego w języku polskim i krótsza żywotność siłowników (zwykle 2-3 sezony) niweluje tę przewagę już po pierwszej zimie.

Kiedy SALUS StartPack Premium ma największy sens

Zestaw stworzono z myślą o domach o powierzchni 120-180 m² z czterema niezależnymi obiegami grzewczymi typowy układ dla budynku z salonem, trzema sypialniami i łazienką. Dla mniejszych mieszkań (do 60 m²) wystarczy wersja podstawowa StartPack z dwoma regulatorami i listwą KL04-M, natomiast przy rozbudowanych instalacjach powyżej 200 m² warto rozważyć dodanie drugiej listwy i podział budynku na niezależne sekcje grzewcze.

Zwrot z inwestycji przy przejściu z tradycyjnego termostatu pokojowego na sterowanie Salus wynosi zwykle 2-3 sezony grzewcze. Zakładając roczny koszt ogrzewania podłogowego na poziomie 4500 PLN i oszczędność 15%, roczna różnica sięga 675 PLN. Koszt zestawu Premium (ok. 3000 PLN) zwraca się więc w nieco ponad cztery lata, a w kolejnych latach oszczędność kumuluje się już czysto na koncie inwestora.

Decyzja o wyborze konkretnego zestawu powinna uwzględniać nie tylko cenę urządzeń, ale i dostępność serwisu posprzedażowego. Salus posiada w Polsce autoryzowanego dystrybutora z infolinią w języku polskim i magazynem części zamiennych to istotne, gdy w szczycie zimy jeden z siłowników odmówi współpracy i trzeba będzie go wymienić w ciągu 24 godzin.

Źródła danych: instrukcja producenta Salus (dokumentacja techniczna listwy KL06-M, regulatora SQ610 oraz bramki UG800, dostępna na oficjalnej stronie dystrybutora polskiego), norma PN-HD 60364 instalacji elektrycznych niskiego napięcia, dane własne z testów instalacyjnych. Ceny orientacyjne brutto na rok 2025.
