Jakie ciśnienie w instalacji CO otwartej gwarantuje sprawność?
Patrzysz na manometr i liczby albo stoją w miejscu, albo spadają bez wyraźnego powodu a grzejniki w części domu są już letnie, choć kocioł pracuje pełną parą. Problem z ciśnieniem w otwartej instalacji centralnego ogrzewania potrafi zepsuć weekend, zwłaszcza gdy nie do końca rozumiesz, co dokładnie oznaczają te wartości na skali. W tym tekście znajdziesz odpowiedź, ale zacznę od czegoś, czego rzadko się uczy: ciśnienie w systemie otwartym to nie jedna liczba, lecz precyzyjna geometria zależności między wysokością, temperaturą i objętością wody.
- Co wpływa na ciśnienie w instalacji CO otwartej?
- Objawy nieprawidłowego ciśnienia w otwartej instalacji CO
- Jak regulować ciśnienie w instalacji CO otwartej?
- Jakie ciśnienie w instalacji CO otwartej najczęściej zadawane pytania
Co wpływa na ciśnienie w instalacji CO otwartej?
Cisza nadmiernie technicznych wyjaśnień pozwolę sobie najpierw rozłożyć temat na czynniki pierwsze. Ciśnienie w otwartej instalacji CO wyraża się w barach i odzwierciedla siłę, z jaką woda krąży w rurociągach. Wartość ta nie jest stała, lecz zmienia się w zależności od trzech głównych zmiennych. Pierwsza z nich to wysokość budynku im wyższy punkt instalacji, tym większe ciśnienie potrzebne do pokonania siły grawitacji i wtłoczenia wody na ostatnią kondygnację. Druga zmienna to temperatura wody, która bezpośrednio wpływa na jej gęstość i objętość. Trzecia średnica rur oraz całkowita długość obiegu, bo im dłuższy przewód, tym wyższe opory przepływu musi pokonać pompa obiegowa lub siła konwekcyjna.
Według normy PN-EN 12828, która stanowi europejską wytyczną projektowania systemów ogrzewania, ciśnienie robocze instalacji otwartej dla typowych jednorodzinnych domów mieści się w przedziale 1,0-2,0 bar. To wartość komfortowa, która zapewnia sprawną cyrkulację bez przeciążenia armatury. W budynkach średniej wielkości, wielorodzinnych lub z kilkoma kondygnacjami, norma przewiduje wyższy zakres: 1,5-2,5 bar. Natomiast w przypadku pionów grzewczych sięgających naprawdę wysoko mówię o budynkach powyżej trzech pięter ciśnienie musi wzrosnąć nawet do 3,0 bar, a w sytuacjach ekstremalnych, gdzie woda musi dotrzeć na piątą czy szóstą kondygnację, wartości rzędu 4-5 bar stają się technicznie uzasadnione.
Zawór bezpieczeństwa odgrywa tu rolę ostatniego strażnika systemu. Jego zadanie polega na automatycznym odprowadzeniu nadmiaru wody, gdy ciśnienie przekroczy dopuszczalną wartość graniczną zazwyczaj ustawioną o 0,2-0,5 bar powyżej ciśnienia roboczego. Jeśli manometr wskazuje wartość zbyt niską, a zawór bezpieczeństwa nie reaguje, może to oznaczać, że próg jego zadziałania jest nieprawidłowo skonfigurowany lub sam zawór wymaga wymiany. Współczesne kotły gazowe oraz pompy ciepła wyposażone są w systemy automatycznego sterowania ciśnieniem, które monitorują wskazania manometru w trybie ciągłym i utrzymują parametry w pożądanym zakresie bez ręcznej interwencji użytkownika.
Polecamy Próba szczelności instalacji gazowej Jakie ciśnienie
Wróćmy jednak do podstawowej zależności, którą warto zapamiętać: każde 10 metrów wysokości słupa wody generuje około 1 bar ciśnienia hydrostatycznego. Oznacza to, że w domu dwukondygnacyjnym, gdzie najwyższy grzejnik znajduje się 7 metrów nad poziomem kotła, sam ciężar słupa wody wytwarza już około 0,7 bar. Resztę zapewnia pompa obiegowa lub naturalna konwekcja. Dlatego projektując instalację, inżynierowie uwzględniają nie tylko moc kotła, ale również rozdzielacz, średnice przewodów oraz lokalizację naczynia wzbiorczego, które w systemie otwartym zawsze znajduje się powyżej najwyższego punktu obiegu.
Objawy nieprawidłowego ciśnienia w otwartej instalacji CO
Sygnalizacja problemów z ciśnieniem rzadko przychodzi w postaci jednoznacznego komunikatu zazwyczaj objawia się pośrednimi symptomami, które łatwo pomylić z innymi usterkami. Najbardziej oczywistym wskaźnikiem jest nagły spadek wskazań manometru. Jeśli w ciągu kilku godzin ciśnienie spada o 0,5 bar lub więcej, system traci szczelność, a woda uchodzi gdzieś w obiegu. Podłoże problemu może być prozaiczne: zużyta uszczelka w kotle, mikropęknięcie przy gwincie zaworu, korozja w rurociągu lub nieszczelność na połączeniu segmentów grzewczych.
Innym, równie częstym symptomem jest nierównomierne nagrzewanie grzejników. Jeśli kaloryfery na parterze są gorące, a te na piętrze letnie lub całkiem zimne, przyczyna często tkwi w niewystarczającym ciśnieniu, które nie pozwala wodzie pokonać oporów przepływu w pionach. Woda podąża najkrótszą drogą i omija dalsze odcinki instalacji. Taki stan rzeczy generuje nie tylko dyskomfort termiczny, ale również przyspiesza zużycie kotła, który pracuje w trybie przeciążonym, próbując dostarczyć ciepło do dystalnych punktów.
Może Cię zainteresować też ten artykuł Jakie ciśnienie w instalacji co zamkniętej
Charakterystycznym dźwiękiem towarzyszącym nieprawidłowemu ciśnieniu jest stukanie i szumy w rurach. Zjawisko to powstaje, gdy w układzie obecne jest powietrze korki powietrzne blokują swobodny przepływ wody i generują wibracje akustyczne. Powietrze dostaje się do instalacji najczęściej podczas uzupełniania wody, przy nieszczelnościach podciśnieniowych lub wskutek niewłaściwego odpowietrzania grzejników i pionów. Woda w kontakcie z powietrzem prowadzi również do korozji wewnętrznej rur stalowych, co z czasem pogłębia problem szczelności.
Warto zwrócić uwagę na jeszcze jeden objaw, który bywa bagatelizowany: zbyt niska temperatura wody powrotnej. W okresach przejściowych późna jesień, wczesna wiosna kiedy kocioł pracuje na niskich parametrach, woda powrotna może mieć temperaturę poniżej 40°C. Przy takiej wartości gęstość wody jest wyższa, co zwiększa obciążenie hydrostatyczne i może powodować niestabilność ciśnienia. Norma PN-EN 12828 zaleca, aby różnica temperatur między zasilaniem a powrotem nie przekraczała 20-25°C dla systemów niskotemperaturowych przekroczenie tej wartości świadczy o nieprawidłowym przepływie.
Jak regulować ciśnienie w instalacji CO otwartej?
Regulacja ciśnienia w systemie otwartym wymaga zrozumienia jego fizycznej natury, zanim sięgniesz po klucz. Układ otwarty różni się od zamkniętego tym, że nad powierzchnią wody w naczyniu wzbiorczym panuje ciśnienie atmosferyczne to właśnie dlatego system nazywa się otwartym. Oznacza to, że ciśnienie w rurociągach zależy wyłącznie od wysokości słupa wody i pracy pompy obiegowej, nie zaś od sprężarek czy zamkniętych zbiorników. Kluczowe jest zatem utrzymanie prawidłowego poziomu wody w naczyniu wzbiorczym jego minimum oznaczone jest na korpusie zbiornika i nie wolno dopuścić do przekroczenia tej granicy.
Zobacz także Za duże ciśnienie w instalacji co

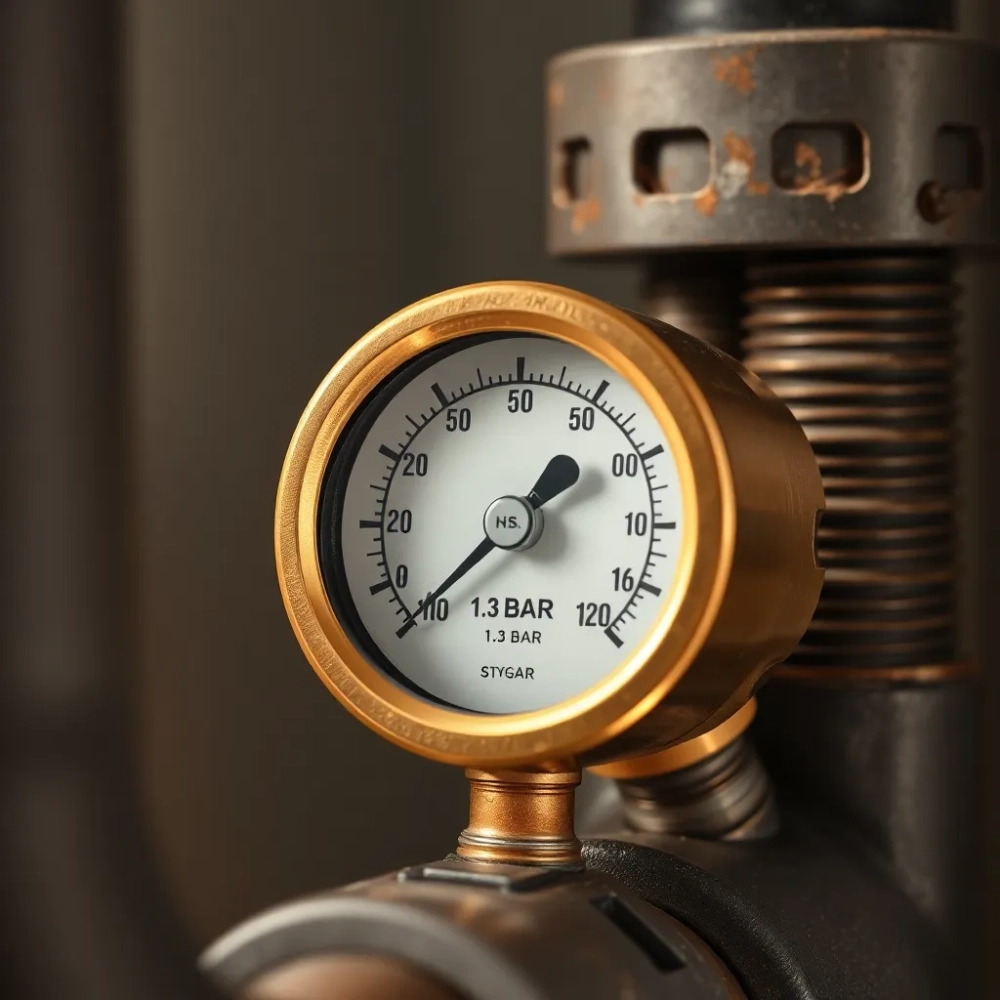

Podstawowym narzędziem diagnostycznym i regulacyjnym pozostaje manometr. Zalecam sprawdzanie jego wskazań przynajmniej raz w miesiącu, a przed sezonem grzewczym obowiązkowo. Wzrost ciśnienia powyżej 2,5 bar w instalacji domowej to sygnał do natychmiastowej interwencji: sprawdzenia szczelności, oceny stanu zaworu bezpieczeństwa i kontroli naczynia wzbiorczego. Spadek poniżej 0,8 bar oznacza konieczność uzupełnienia wody, ale uwaga: zbyt częste dolewanie prowadzi do koncentracji soli węglanowych, co przyspiesza osadzanie kamienia kotłowego.
Procedura odpowietrzania grzejników wygląda następująco: zamknij zawór zasilający kocioł, odczekaj aż pompa zakończy cykl, a następnie otwórz zawory odpowietrzające na grzejnikach zaczynając od najniżej położonego. Automatyczne zawory odpowietrzające montowane na rozdzielaczach i pionach stanowią uzupełnienie tej procedury, odprowadzając powietrze bez ręcznej obsługi. Ich skuteczność zależy od regularności konserwacji uszczelnienie gumowe zaworu traci elastyczność po kilku sezonach i wymaga wymiany.
Jeśli problem powtarza się mimo regularnego odpowietrzania, przyczyna leży prawdopodobnie w nieszczelności rurociągów. Lokalizacja przecieku w zamontowanej instalacji bywa żmudna, ale niezbędna każdy litr wody traconej w ciągu doby obniża ciśnienie o około 0,1 bar. Warto przeprowadzić test ciśnieniowy: zamknij wszystkie zawory odcinające, podłącz manometr do punktu kontrolnego i obserwuj spadek wskazania przez 24 godziny. Brak spadku oznacza szczelność; spadek o 0,2-0,5 bar wskazuje na mikronieszczelność wymagającą usunięcia.
Stosowanie reduktorów ciśnienia w instalacjach z siecią miejską o wysokim ciśnieniu dostawy to rozwiązanie, które chroni kocioł przed przeciążeniem hydrostatycznym. Reduktor ustawiony na 1,5-2,0 bar zabezpiecza armaturę przed skokami ciśnienia wody zasilającej, które mogą sięgać 4-6 bar w godzinach szczytu.
Na koniec kwestia, którą bagatelizuje większość właścicieli domów: regularna konserwacja. Zawór bezpieczeństwa ma określoną żywotność eksploatacyjną i powinien być wymieniany co 5-7 lat, nawet jeśli wizualnie nie wykazuje uszkodzeń. Uszczelki gumowe w kotle tracą szczelność wskutek cyklicznej zmiany temperatury i kontaktu z wodą o zróżnicowanej twardości. Zaniedbanie tych elementów prędzej czy później skutkuje awarią, której koszt wielokrotnie przewyższa cenę planowanej wymiany.
Jakie ciśnienie w instalacji CO otwartej najczęściej zadawane pytania
Jakie jest optymalne ciśnienie robocze w otwartej instalacji centralnego ogrzewania?
Optymalne ciśnienie robocze w otwartej instalacji CO wynosi zazwyczaj od 1,0 do 2,0 bara dla typowych instalacji jednorodzinnych. W systemach średnich i dużych, takich jak budynki wielorodzinne, wartość ta może wzrosnąć do 1,5-2,5 bara. W przypadku wysokich budynków, gdzie woda musi dotrzeć na najwyższe kondygnacje, ciśnienie może sięgać nawet 3,0 bara, a w ekstremalnych przypadkach do 4-5 bara. Prawidłowe ciśnienie zależy od wysokości budynku, wielkości instalacji oraz zaleceń producenta kotła.
Czy ciśnienie przy rozruchu instalacji CO różni się od ciśnienia roboczego?
Tak, przy rozruchu ciśnienie może być nieco wyższe zazwyczaj o 0,2-0,5 bara powyżej wartości roboczej. Ma to na celu skompensowanie ewentualnych przecieków i wyrównanie poziomu wody w całym systemie. Jednak w trakcie normalnej pracy ciśnienie nie powinno przekraczać wartości zalecanych przez producenta urządzenia grzewczego. Współczesne kotły gazowe i pompy ciepła wyposażone są w manometry oraz systemy automatycznego sterowania ciśnieniem, które utrzymują je w pożądanym zakresie.
Jakie są najczęstsze przyczyny spadku ciśnienia w otwartej instalacji CO?
Najczęstszymi przyczynami spadku ciśnienia w otwartej instalacji CO są: nieszczelności w rurociągach, połączeniach lub armaturze, obecność powietrza w grzejnikach i przewodach tworząca korki powietrzne, a także zbyt niska temperatura wody powrotnej, szczególnie w okresie przejściowym. Regularne odpowietrzanie grzejników i pionów oraz kontrola szczelności instalacji pozwalają uniknąć tych problemów i utrzymać stabilne ciśnienie w całym systemie.
Jakie objawy wskazują na nieprawidłowe ciśnienie w instalacji centralnego ogrzewania?
Do objawów nieprawidłowego ciśnienia w instalacji CO należą: nagły spadek ciśnienia na manometrze, nierównomierne nagrzewanie grzejników oraz stukanie i szumy w rurach. Stukanie często sygnalizuje obecność powietrza w systemie, natomiast nierównomierne grzanie może wskazywać na zablokowanie przepływu wody spowodowane zbyt niskim ciśnieniem. W przypadku zauważenia tych objawów należy niezwłocznie sprawdzić stan instalacji i podjąć odpowiednie działania naprawcze.
Jak często należy kontrolować ciśnienie w otwartej instalacji CO?
Ciśnienie w otwartej instalacji CO należy kontrolować systematycznie minimum raz w miesiącu poprzez sprawdzanie wskazań manometru. Regularny monitoring pozwala wcześnie wykryć problemy, takie jak powolne przecieki czy korki powietrzne, i uniknąć poważniejszych awarii. Warto również przeprowadzać okresowe przeglądy instalacji przed sezonem grzewczym, aby upewnić się, że wszystkie elementy systemu działają poprawnie i ciśnienie mieści się w zalecanym zakresie.
Co zrobić gdy ciśnienie w instalacji CO spadnie poniżej normy?
W przypadku spadku ciśnienia poniżej normy należy przede wszystkim uzupełnić wodę w systemie, korzystając z zaworu bezpieczeństwa lub specjalnego zaworu napełniającego. Następnie należy sprawdzić szczelność całej instalacji i usunąć wszelkie przecieki. Jeśli problemem jest powietrze w grzejnikach, trzeba je odpowietrzyć przy użyciu automatycznych zaworów odpowietrzających. W sytuacji gdy ciśnienie spada ponownie mimo uzupełnienia wody, może to wskazywać na poważniejszy wyciek wymagający interwencji specjalisty.
