Jakie ciśnienie w instalacji CO zamkniętej?

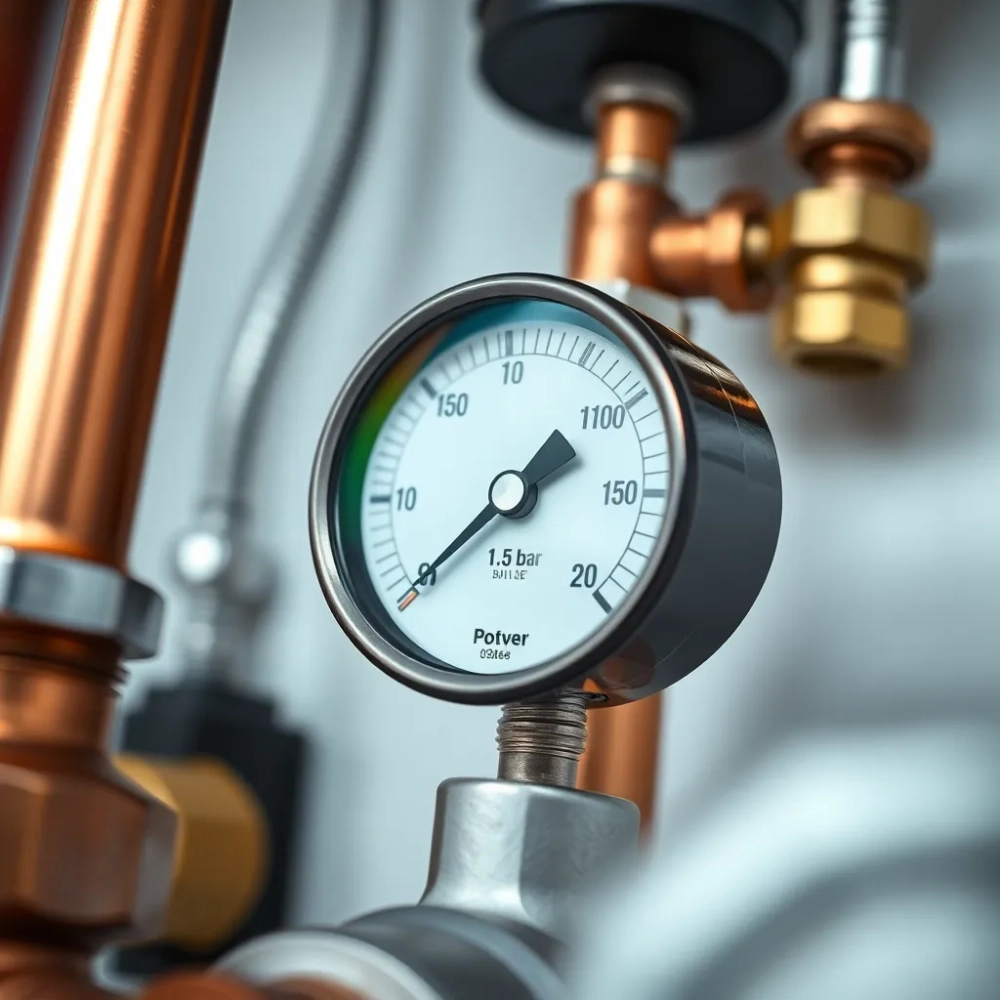

Zastanawiałeś się kiedyś, dlaczego Twoja instalacja centralnego ogrzewania działa tak płynnie i bezpiecznie? Klucz tkwi w odpowiednio utrzymanym ciśnieniu w instalacji CO zamkniętej. Optymalne ciśnienie w domowych instalacjach CO tego typu zazwyczaj wynosi 1,5 bara, co jest fundamentem stabilnej pracy systemu.

• Dobór ciśnienia początkowego naczynia przeponowego
• Rola zaworu bezpieczeństwa w instalacji CO zamkniętej
• Wpływ rozszerzalności cieplnej wody na ciśnienie
• Czym różni się instalacja otwarta od zamkniętej
• Urządzenia zabezpieczające ciśnienie w domowej instalacji CO
• Jakie ciśnienie w instalacji co zamkniętej?

Kiedy mówimy o ciśnieniu w instalacjach CO, często pojawiają się pytania o jego stabilność i zabezpieczenia. Poniżej przedstawiono zbiór danych dotyczących typowych ciśnień i pojemności, które pomagają w prawidłowym funkcjonowaniu instalacji.

Zrozumienie tych wartości pozwala na świadome zarządzanie systemem grzewczym. Odpowiednie ciśnienie robocze jest niezbędne do prawidłowego obiegu medium grzewczego i efektywnego przekazywania ciepła do pomieszczeń. Zaniedbanie tego aspektu może prowadzić do szeregu problemów, od niedogrzania po awarie systemu. Przyjrzyjmy się bliżej poszczególnym elementom, które wpływają na utrzymanie właściwego ciśnienia.

Dobór ciśnienia początkowego naczynia przeponowego

Naczynie przeponowe to serce stabilizacji ciśnienia w instalacji CO zamkniętej. Ten stalowy zbiornik, wyposażony w elastyczną membranę, oddziela powietrze od wody. Kiedy instalacja jest pusta, membrana przylega do ścianek naczynia, a gdy system jest napełniany zimną wodą, membrana delikatnie się odkształca, przyjmując początkową objętość wody.

Zobacz także: Instalacje wod-kan 2025: cennik i koszty budowy

Prawidłowe ciśnienie początkowe w naczyniu przeponowym jest kluczowe dla efektywnego działania całej instalacji. Zbyt niskie ciśnienie może prowadzić do częstych wzrostów ciśnienia w instalacji, a zbyt wysokie może uniemożliwić jej prawidłowe działanie.

Dobór ciśnienia wstępnego naczynia powinien być skorelowany z ciśnieniem statycznym instalacji. Zazwyczaj ustawia się je o około 0,2 bara niżej niż najniższy punkt pomiarowy instalacji, co gwarantuje, że naczynie zacznie pracować od razu po podgrzaniu wody.

Rola zaworu bezpieczeństwa w instalacji CO zamkniętej

Zgodnie z normą PN-EN, instalacje centralnego ogrzewania muszą być zabezpieczone przed przekroczeniem maksymalnego ciśnienia roboczego. W instalacji typu zamkniętego, głównym bohaterem tego zabezpieczenia jest zawór bezpieczeństwa. Jego obecność jest obligatoryjna, a co najmniej jeden taki zawór musi być zamontowany jak najbliżej źródła ciepła, bez żadnych zaworów odcinających pomiędzy nim a kotłem.

Zobacz także: Próba szczelności instalacji gazowej: ciśnienie, metody, normy

Dobór zaworu bezpieczeństwa opiera się na mocy źródła ciepła oraz fabrycznej nastawie otwarcia, która dla domowej instalacji z ciśnieniem roboczym 1,5 bara, wynosi zazwyczaj 3 bary, czyli dwukrotność ciśnienia roboczego. Zawsze jednak należy konsultować się z wytycznymi producenta kotła, który może zalecić inną wartość.

Niezwykle ważnym elementem jest także rura wyrzutowa z zaworu bezpieczeństwa. Jej brak może skutkować poparzeniami lub zalaniem elektroniki w kotłowni w przypadku awarii. To zabezpieczenie, chociaż często zaniedbywane w rozmowach o ciśnieniu, jest absolutnie fundamentalne dla bezpieczeństwa użytkowników.

Wpływ rozszerzalności cieplnej wody na ciśnienie

Woda, jak każdy czynnik, zwiększa swoją objętość wraz ze wzrostem temperatury. To zjawisko, zwane rozszerzalnością cieplną, jest główną przyczyną zmian ciśnienia wody w instalacji CO. Naczynie przeponowe w instalacjach zamkniętych lub naczynie wzbiorcze w otwartych są zaprojektowane właśnie po to, by przejąć te nadwyżki objętości.

Zmiana temperatury o kilkadziesiąt stopni Celsjusza może spowodować znaczące zwiększenie objętości wody, a co za tym idzie, nadmierny wzrost ciśnienia. Bez odpowiedniego naczynia do kompensacji, mogłoby dojść do uszkodzenia elementów systemu.

Naczynie przeponowe skutecznie stabilizuje ciśnienie w całej instalacji, absorbując nadmiar objętości wody w momencie jej nagrzewania i oddając ją z powrotem, gdy system stygnie. To dynamiczne działanie zapewnia stałe i bezpieczne ciśnienie w całym cyklu pracy ogrzewania.

Czym różni się instalacja otwarta od zamkniętej

Różnice między instalacją otwartą a zamkniętą są fundamentalne dla wyboru i doboru urządzeń zabezpieczających. W instalacjach otwartych, zabezpieczenie przed nadmiernym ciśnieniem realizowane jest przez połączenie źródła ciepła z otwartym naczyniem wzbiorczym.

Naczynie wzbiorcze to zazwyczaj zbiornik w kształcie walca lub prostopadłościanu, połączony z instalacją rurami wzbiorczą i bezpieczeństwa. Te rury, których średnica zależy od mocy źródła ciepła, nie mogą być wyposażone w żadne zawory odcinające. Dodatkowo, z naczynia wzbiorczego poprowadzone są rury przelewowa i odpowietrzająca.

W przypadku kotła stałopalnego, gdzie temperatura może gwałtownie wzrosnąć, naczynie wzbiorcze przyjmuje nadwyżkę objętości wody w sytuacji awaryjnej, np. przegrzania. Woda, po osiągnięciu wrzenia, jest wyrzucana przez rurę bezpieczeństwa do przestrzeni powietrznej naczynia, a pary uchodzą przez rurę odpowietrzającą do atmosfery.

Pojemność naczynia wzbiorczego w instalacjach otwartych to zazwyczaj od 4 do 8% całej objętości wody w systemie (tzw. zładu wody). Przykładem może być instalacja z 200 litrami medium grzewczego, gdzie naczynie powinno mieć pojemność od 8 do 16 litrów. Natomiast w instalacji zamkniętej mówimy o ciśnieniu znacznie wyższym i naczyniu przeponowym, służącym do jego stabilizacji.

Urządzenia zabezpieczające ciśnienie w domowej instalacji CO

Zgodnie z normą PN-EN, instalacje centralnego ogrzewania muszą być wyposażone w szereg urządzeń, które zabezpieczą je zarówno przed przekroczeniem maksymalnego ciśnienia roboczego, jak i maksymalnej temperatury eksploatacyjnej. Wybór konkretnych rozwiązań zależy od typu instalacji – otwartej czy zamkniętej – oraz rodzaju używanego źródła ciepła.

Dla instalacji otwartych, jak już wspomniano, kluczowym elementem jest otwarte naczynie wzbiorcze. Jego rola polega na zapewnieniu bezpieczeństwa poprzez umożliwienie swobodnego rozprężania się wody i upuszczenie nadmiaru ciśnienia do atmosfery, co jest szczególnie ważne w przypadku kotłów na paliwo stałe.

W przypadku instalacji zamkniętych, gdzie ciśnienie jest znacznie wyższe i kontrolowane, podstawą są zawór bezpieczeństwa oraz naczynie przeponowe. Naczynie przeponowe stabilizuje ciśnienie w całym systemie, a zawór bezpieczeństwa stanowi ostatnią linię obrony przed niekontrolowanym wzrostem ciśnienia. Ich właściwy dobór i montaż to podstawa bezpieczeństwa i długowieczności całej instalacji centralnego ogrzewania.

Jakie ciśnienie w instalacji co zamkniętej?

• Jakie jest optymalne ciśnienie w domowej instalacji CO zamkniętej?

  Optymalne ciśnienie w domowych instalacjach CO zamkniętych zazwyczaj wynosi 1,5 bara. Jest to ciśnienie robocze, które zapewnia stabilną pracę systemu grzewczego.

• Jaka jest rola naczynia przeponowego w stabilizacji ciśnienia?

  Naczynie przeponowe, wyposażone w elastyczną membranę oddzielającą powietrze od wody, jest kluczowe dla stabilizacji ciśnienia. Absorbuje ono nadmiar objętości wody, która rozszerza się pod wpływem temperatury, a następnie oddaje ją z powrotem, gdy system stygnie, zapewniając stałe i bezpieczne ciśnienie.

• Dlaczego zawór bezpieczeństwa jest tak ważny w instalacji CO zamkniętej?

  Zawór bezpieczeństwa jest obligatoryjnym elementem zabezpieczającym instalację CO zamkniętą przed przekroczeniem maksymalnego ciśnienia roboczego. W przypadku domowych instalacji z ciśnieniem roboczym 1,5 bara, jego nastawa otwarcia wynosi zazwyczaj 3 bary, co chroni system przed awarią. Musi być zamontowany jak najbliżej źródła ciepła, bez żadnych zaworów odcinających.

• Jak rozszerzalność cieplna wody wpływa na ciśnienie w instalacji?

  Woda zwiększa swoją objętość wraz ze wzrostem temperatury (rozszerzalność cieplna). Bez odpowiedniego naczynia (naczynia przeponowego w instalacjach zamkniętych), które skompensowałoby te nadwyżki objętości, wzrost temperatury mógłby spowodować znaczny wzrost ciśnienia, prowadząc do uszkodzenia elementów systemu. Naczynie przeponowe przeciwdziała temu dynamicznie absorbując nadmiar objętości.
