Jaki regulator do paneli 500W wybrać, żeby nie tracić prądu?

Dobór regulatora ładowania do paneli fotowoltaicznych o mocy 500 W potrafi spędzić sen z powiek nawet doświadczonym majsterkowiczom jeden błąd w obliczeniach Voc potrafi spalić elektronikę za kilkaset złotych albo zmarnować potencjał droższego modułu. Regulator MPPT wyciąga z takiego panelu nawet o 30% więcej energii niż prostszy PWM, ale wymaga zrozumienia kilku parametrów katalogowych i przewidzenia spadku napięcia na mrozie. W tym materiale znajdziesz konkretne wzory, gotowe konfiguracje i ostrzeżenia oparte na normie PN-EN 61215, bez lania wody i bez ukrytej reklamy konkretnych marek.

• MPPT czy PWM przy panelu 500W co lepiej działa?
• Voc, Isc i moc paneli 500W kluczowe parametry dla regulatora
• Regulator 12V czy 24V do paneli 500W jak nie spalić układu?
• Najczęstsze błędy przy doborze regulatora do paneli 500W

MPPT czy PWM przy panelu 500W co lepiej działa?

Regulatory PWM to prostsze konstrukcje śledzą napięcie akumulatora i ładują go prądem o napięciu dopasowanym do banku baterii, zazwyczaj 13,8 V dla systemu 12 V. W takiej pracy tracą całą różnicę między napięciem panelu (Voc rzędu 22-24 V dla modułu 36-ogniwowego) a napięciem akumulatora. Mnożąc napięcie przez prąd, widzisz realnie: panel nominalnie 500 W dostarcza w szczycie około 300-340 W. Te dodatkowe 160 W zamienia się w ciepło na tranzystorach, nie w ładunek.

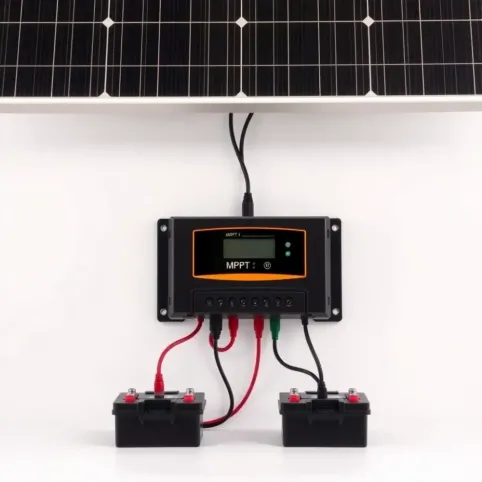

Regulator MPPT (Maximum Power Point Tracking) w czasie rzeczywistym skanuje charakterystykę prądowo-napięciową modułu i ustawia się w punkcie maksymalnej mocy typowo Vmp bliskie 18 V dla panelu 36V, nawet gdy akumulator ma 12 V. Konwerter DC-DC wewnątrz obudowy obniża napięcie, jednocześnie podnosząc prąd. Efekt przy panelach 500 W w realnych warunkach europejskich to zysk rzędu 20-28% rocznie w porównaniu z PWM. Jeśli liczysz kilowatogodziny, różnica sięga 100-180 kWh rocznie, czyli kilkaset złotych w zależności od taryfy i sposobu magazynowania.

Przy module 500 W PWM ma jeszcze jedną wadę fizyczną obciążony akumulator zimą obniża napięcie do 11,8 V, a regulator PWM i tak dusi moduł w punkcie około 14,4 V. Straty rosną proporcjonalnie do różnicy między Voc a napięciem akumulatora. MPPT kompensuje to automatycznie, dlatego przy tej mocy wybór staje się właściwie obowiązkowy.

Voc, Isc i moc paneli 500W kluczowe parametry dla regulatora

Voc (napięcie obwodu otwartego) to wartość, którą panel wystawia bez obciążenia. Dla modułu monokrystalicznego 500 W z 144 ogniwami half-cut wynosi ona zazwyczaj 49,5-51,2 V. Isc (prąd zwarcia) przy tej samej klasie mocy oscyluje wokół 13,0-13,6 A. Vmp (napięcie w punkcie mocy maksymalnej) to około 41-43 V, a Imp (prąd w punkcie mocy maksymalnej) zbliża się do 12,0-12,5 A. Te cztery liczby stanowią kod paszportowy każdego modułu i musisz je przeczytać z karty katalogowej przed zakupem regulatora.

Krytyczne dla MPPT są przede wszystkim Voc i Isc, ponieważ decydują o tym, czy wpięcie modułu nie uszkodzi wejścia urządzenia. Większość regulatorów 30 A akceptuje Voc do 100 V, a 60 A nawet do 150 V. Moduł 500 W z Voc 50 V mieści się w tych widełkach z dużym zapasem. Isc z kolei musi być niższy niż prąd znamionowy regulatora panel 500 W generuje Isc rzędu 13,5 A, więc trafia zarówno do urządzenia 20 A, jak i 30 A bez ryzyka.

Drugorzędne, ale istotne przy zimowych instalacjach, są współczynniki temperaturowe. Voc spada mniej więcej 0,27-0,32% na każdy stopień Celsjusza poniżej 25°C. Przy mrozie -15°C napięcie obwodu otwartego rośnie o około 12% względem warunków STC. Panel katalogowo 49,5 V potrafi wystawić w styczniu 55,5 V, co wciąż jest bezpieczne dla regulatorów 100 V. Gdybyś jednak zestawiał dwa takie moduły szeregowo, Voc skoczy do 111 V i zacznie się robić niebezpiecznie blisko granicy wielu urządzeń.

Regulator 12V czy 24V do paneli 500W jak nie spalić układu?

MPPT automatycznie wykrywa napięcie systemu po stronie akumulatora jeśli podłączasz bank 12 V, regulator pracuje jako step-down z Vmp panelu (ok. 41 V) do 14,4 V akumulatora. Prąd po stronie baterii rośnie proporcjonalnie: przy module 500 W teoretyczny prąd ładowania wynosi P/U = 500/12 = 41,7 A. Żaden regulator 30 A tego nie udźwignie, dlatego w systemie 12 V realnie możesz podpiąć moduł o mocy maksymalnej 30 A × 12 V × 0,9 (sprawność konwersji) = około 324 W.

Przejście na system 24 V podwaja dopuszczalną moc paneli przy tym samym prądzie znamionowym regulatora. 30 A × 24 V × 0,9 = 648 W, więc jeden moduł 500 W wpada w widełki z dużym marginesem. W praktyce większość instalatorów off-grid przy panelach tej klasy wybiera właśnie 24 V, by nie obciążać nadmiernie akumulatora i przewodów. Przy 24 V prąd płynący w obwodzie to około 21 A, a straty na rezystancji kabli maleją czterokrotnie w porównaniu z 12 V.

System 48 V pojawia się przy większych zestawach lub gdy chcesz podpiąć kilka modułów 500 W równolegle. Tu regulator musi być specjalnie zaprojektowany pod napięcie akumulatora 48 V (często urządzenia obsługują 12/24/36/48 V automatycznie). Współczynnik strat na kablach spada jeszcze bardziej, ale rośnie napięcie znamionowe całego banku baterii, co wymaga ścisłego przestrzegania norm bezpieczeństwa PN-EN 50272.

Najczęstszy błąd polega na zakupie regulatora 20 A i wpięciu panelu 500 W do akumulatora 12 V. Urządzenie wpada w ograniczenie prądowe, odcina nadwyżkę, a moduł pracuje na ułamku swojej mocy. Efekt? Te same 300 W co na PWM, ale za trzykrotnie wyższą cenę samego regulatora. Drugi błąd to odwrotność moduł 500 W podłączony do akumulatora 24 V przez regulator 10 A. Tu Iskra przeskakuje na wejściu, a tranzystory MOSFET nie wytrzymują.

Najczęstsze błędy przy doborze regulatora do paneli 500W

Brak diod blokujących przy łączeniu paneli równolegle to wciąż częsta przyczyna uszkodzeń. Gdy jeden moduł trafia w cień, staje się obciążeniem dla pozostałych prąd z jaśniejszego panelu cofa się przez zacieniony, grzejąc jego ogniwa. Wbudowane diody bypass w skrzynce przyłączeniowej panelu chronią przed częściowym zacienieniem, ale nie zastępują diod blokujących na linii panel-regulator przy konfiguracji równoległej.

Panel 500 W z Voc 51 V wpięty do regulatora PWM zamiast MPPT to najdroższy wariant błędu płacisz za moduł premium, a regulator oddaje tylko 60-65% jego potencjału. Różnica w uzysku rocznym potrafi sięgnąć 150 kWh, czyli kilkaset złotych, w zależności od tego, czy magazynujesz w akumulatorze litowym czy kwasowo-ołowiowym.

Mieszanie paneli o różnej liczbie ogniw w szeregu (np. 36-ogniwowy z 60-ogniwowym) zakłóca algorytm MPPT. Regulatory szukają jednego globalnego punktu mocy, ale charakterystyki sumują się nieliniowo, a prąd ogranicza najsłabszy moduł. Skutek: uzysk drastycznie spada, czasem do 40% mocy znamionowej. Bezpieczniej łączyć panele o identycznym Voc i Vmp, nawet jeśli różni je marka czy wiek.

Podłączenie akumulatora o zbyt małej pojemności do panelu 500 W przyspiesza jego degradację. Akumulator żelowy 50 Ah przyjmuje prąd ładowania do 0,2C, czyli 10 A. Panel potrafi generować 30-40 A w pełnym słońcu. Regulatory MPPT mają funkcję ograniczenia prądu, ale przegrzanie i gazowanie elektrolitu w kwasowo-ołowiowym banku pojawia się już po kilku tygodniach takiej eksploatacji. Dla modułu 500 W rekomendowana pojemność akumulatora to minimum 100 Ah w systemie 12 V i 80 Ah w systemie 24 V.

Brak bezpiecznika między panelem a regulatorem to klasyczny błąd montażowy. Każdy moduł fotowoltaiczny jest źródłem prądu nawet po odcięciu obciążenia, iskra przy rozłączaniu może zainicjować pożar złączki. Bezpiecznik gPV o wartości 1,25 × Isc (czyli około 16-17 A dla panelu 500 W) chroni przed skutkami zwarcia w okablowaniu. Norma PN-EN 61215 oraz większość instrukcji regulatorów traktuje go jako obowiązkowy element instalacji.

Ustawienie regulatora na profil ładowania dla akumulatora litowego (LiFePO4), gdy faktycznie masz kwasowo-ołowiowy, kończy się przeładowaniem i ubytkiem elektrolitu. Profile różnią się napięciem absorpcji (14,4 V vs 14,6-14,8 V) oraz napięciem float (13,5-13,8 V vs 13,6-13,9 V). Pomyłka wydaje się kosmetyczna, ale po kilkudziesięciu cyklach pojemność akumulatora kwasowo-ołowiowego spada o 15-20% w porównaniu z prawidłową eksploatacją.

Przed podłączeniem czegokolwiek zmierz Voc miernikiem w pełnym słońcu. Katalog podaje wartość STC (25°C, 1000 W/m²), ale przy 5°C i czystym niebie zobaczysz 5-8% więcej. Jeśli wynik przekracza limit napięcia wejściowego regulatora, zmniejsz liczbę modułów w szeregu lub dodaj drugi regulator do pracy równoległej.

Checklist przed zakupem

• Voc panelu mniejsze od maksymalnego napięcia wejściowego regulatora (uwzględniając spadek temperatury)
• Isc panelu mniejsze od prądu znamionowego regulatora
• Moc paneli nieprzekraczająca P_max = I_regulatora × U_systemu × 0,9
• Profil ładowania dopasowany do chemii akumulatora (kwasowo-ołowiowy, żelowy, AGM, litowy)
• Bezpiecznik gPV 1,25 × Isc na linii panel-regulator
• Akumulator o pojemności co najmniej 100 Ah dla systemu 12 V przy panelu 500 W
• Dioda blokująca przy każdym panelu w konfiguracji równoległej
• Przekrój kabli dobrany do spadku napięcia poniżej 3% na całej długości
• Uziemienie ram paneli i obudowy regulatora zgodnie z PN-EN 62305
• Możliwość monitoringu pracy (wyświetlacz, moduł Bluetooth albo złącze RS485)

Dobór regulatora do panelu 500 W sprowadza się do trzech liczb: Voc, Isc i napięcia systemu po stronie akumulatora. MPPT przy tej mocy daje realne 20-30% więcej energii niż PWM, ale wymaga marginesu napięciowego i właściwego prądu znamionowego. System 24 V przy module 500 W i regulatorze 30 A to najczęściej optymalny wybór wystarczający zapas mocy, akceptowalny prąd ładowania, rozsądna cena komponentów. Pomiar Voc w słońcu przed montażem i bezpiecznik gPV na linii panel-regulator to dwa nawyki, które odróżniają instalację, która przetrwa dekadę, od tej, która spali się w pierwsze lato.

Norma PN-EN 61215 (krystaliczne moduły PV badanie wytrzymałościowe i klasyfikacja), PN-EN 62305 (ochrona odgromowa), PN-EN 50272 (wymagania bezpieczeństwa dla baterii wtórnych). Dane katalogowe producentów paneli monokrystalicznych klasy 500 W: napięcie obwodu otwartego 49,5-51,2 V, prąd zwarcia 13,0-13,6 A, współczynnik temperaturowy Voc -0,27%/°C. Źródła: witryna PKN (polski komitet normalizacyjny), karty katalogowe modułów PV dostępne na stronach producentów.
