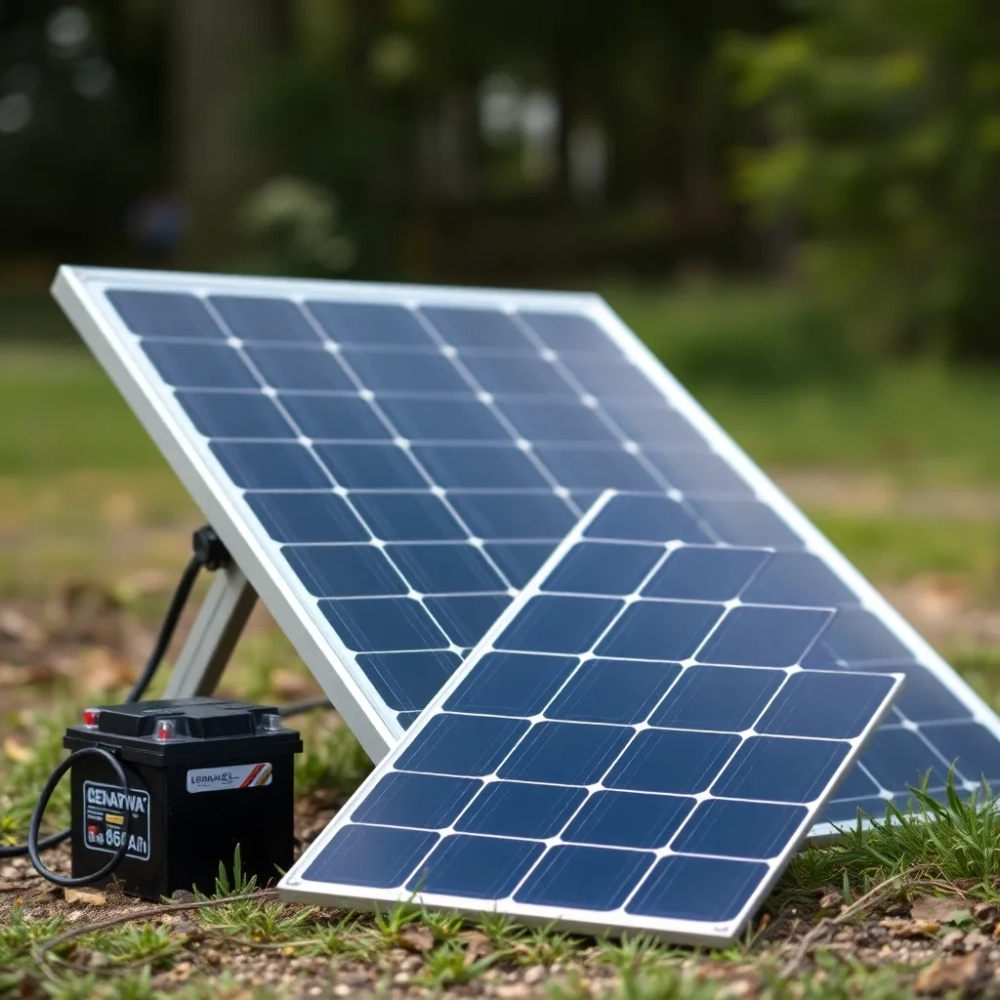

Jaki panel słoneczny do akumulatora 65Ah wybrać, by ładować go bezpiecznie
Moc panelu słonecznego do akumulatora 65Ah w praktycznych zestawieniach
Źle dobrany panel potrafi zasiarczyć akumulator w pół roku albo spalić regulator przy pierwszym podłączeniu. Przy pojemności 65Ah chodzi o znalezienie wąskiego optimum: wystarczająco dużo mocy, żeby ładowanie trwało rozsądnie krótko, lecz nie za dużo, żeby prąd nie przekroczył tego, co ogniwo toleruje w fazie absorpcji.
- Moc panelu słonecznego do akumulatora 65Ah w praktycznych zestawieniach
- PWM czy MPPT do akumulatora 65Ah i małych paneli
- Czas ładowania akumulatora 65Ah z panelu i częste błędy
- Praktyczne scenariusze dla akumulatora 65Ah
Napięcie nominalne 12V to umowna etykieta w praktyce akumulator kwasowo-ołowiowy pracuje między 10,8V (rozładowany do granicy) a 14,4-14,8V (ładowanie buforowe). Panel słoneczny do akumulatora 65Ah musi więc współgrać z tą dynamiką, a nie z deklaracją na obudowie.
Kluczową zmienną pozostaje prąd ładowania wyrażany jako wielokrotność pojemności C. Przy 65Ah prąd 0,2C wynosi 13A, 0,3C to 19,5A, a 0,5C sięga już 32,5A. Akumulatory AGM i GEL przyjmują zwykle do 0,3C bez wyraźnego skrócenia żywotności, natomiast klasyczne kwasowo-ołowiowe (mokre) tolerują dłużej 0,1-0,15C.
| Zestawienie | Moc panelu | Typ akumulatora | Prąd szczytowy panelu (ok.) | Regulator |
|---|---|---|---|---|
| Mikroinstalacja | 50-80W | AGM 35-65Ah | 2,7-4,4A | PWM 10A |
| Standard | 100-140W | AGM/GEL 65-100Ah | 5,4-7,6A | PWM 10A / MPPT 10A |
| Wydajność | 175-220W | LiFePO4 65-100Ah | 9,5-12A | MPPT 20A |
| Hybryda | 250-350W | LiFePO4 100-200Ah | 13,5-19A | MPPT 30A |
| Duży bank 24V | 400-800W (2 szt. szeregowo) | LiFePO4 200-400Ah | 11-22A po stronie akumulatora | MPPT 30-50A |
Do akumulatora 65Ah rozsądnym maksimum pozostaje panel 100-140W przy PWM lub do 175W przy MPPT, jeśli ogniwo dopuszcza wyższy prąd. Przekroczenie tych wartości wymusza skrócenie fazy absorpcji przez regulator, co odbija się na głębokości cyklicznego ładowania.
Zbyt duży panel podłączony do małego akumulatora bez regulatora MPPT potrafi dostarczyć napięcie Voc powyżej 22V. Takie wartości uszkadzają płytę BMS w litowych ogniwach oraz powodują gazowanie w kwasowych przy napięciu >14,8V bez kompensacji temperaturowej.
PWM czy MPPT do akumulatora 65Ah i małych paneli
Regulator PWM obcina napięcie panelu do poziomu akumulatora, tracąc przy tym nawet 30% energii w ciepło, gdy panel ma Voc znacznie powyżej napięcia ładowania. MPPT śledzi punkt mocy maksymalnej i przetwarza nadwyżkę napięcia na dodatkowy prąd, co realnie podnosi uzysk w warunkach chłodnego poranka lub przy zacienieniu fragmentu modułu.
Przy panelach do 100W różnica bywa marginalna oscyluje w granicach 5-10%, a koszt MPPT wyższy o 150-300 zł. Powyżej 150W, szczególnie przy panelach 36-ogniwowych (Voc ok. 22V) współpracujących z akumulatorem 12V, zysk sięga 20-30%, więc MPPT zwraca się w ciągu kilku sezonów.
| Kryterium | PWM | MPPT |
|---|---|---|
| Sprawność energetyczna | 65-75% | 92-98% |
| Koszt (10-20A) | 80-180 zł | 220-550 zł |
| Zacienienie częściowe | Duże straty proporcjonalne | Kompensacja do 30% |
| Panel >175W | Nie zalecany | Wymagany |
| Praca zimą | Niska wydajność | Wyższy uzysk przy wysokim Voc |
Wybór zależy od realnego scenariusza, nie od mody. Regulator MPPT przy panelu 100W do akumulatora 65Ah to przerost formy nad treścią, chyba że moduł pracuje w mocno zacienionej lokalizacji lub przy dużych wahaniach temperatury.
Przy doborze regulatora zostaw minimum 25% zapasu prądowego ponad szczytowy prąd paneli. Jeśli moduł 140W dostarcza 7,6A, regulator 10A pracuje już na granicy MPPT 15A lub PWM 10A z limitowaną mocą panelu zapewni bezpieczny bufor.
Czas ładowania akumulatora 65Ah z panelu i częste błędy
Czas ładowania oblicza się ze wzoru: t = (pojemność × napięcie) / (moc panelu × współczynnik wydajności). Współczynnik 0,85-0,9 uwzględnia straty w regulatorze, niedoszacowane godziny szczytowe i nierównomierne nasłonecznienie.
Dla akumulatora 65Ah i panelu 100W przyjmując 0,9: t = (65 × 12) / (100 × 0,9) = 8,6 godziny ekwiwalentu pełnego słońca. W polskich realiach maj to średnio 4-5 PSH (peak sun hours), więc pełne naładowanie z 50% zajmie około dwóch słonecznych dni, a nie jednego poranka.
| Moc panelu | Akumulator 65Ah czas pełnego ładowania (teoria) | Czas w praktyce polskiej (maj-lipiec) |
|---|---|---|
| 50W | 17,3h | 4-5 dni |
| 100W | 8,6h | 2-2,5 dnia |
| 140W | 6,2h | 1,5-2 dni |
| 175W | 4,9h | 1-1,5 dnia |
| 220W | 3,9h | poniżej 1 dnia (przy MPPT) |
Przy akumulatorach AGM i GEL producenci zalecają prąd ładowania w granicach 0,2-0,3C, co dla 65Ah daje 13-19,5A. Ładowanie akumulatora LiFePO4 toleruje wyższe wartości nawet do 1C (czyli 65A), choć w typowych instalacjach 0,5C pozostaje kompromisem między szybkością a żywotnością.
Podłączanie paneli powyżej Voc regulatora prowadzi do trwałego uszkodzenia wejścia. Większość regulatorów 12/24V ma limit 50V (PWM) lub 100V (MPPT 20A) bądź 150V (MPPT 30A+). Przy szeregowym łączeniu dwóch paneli 36-ogniwowych Voc rośnie do ok. 44V bezpiecznie dla PWM 50V, ale już na granicy dla tańszych modeli.
Siedem grzechów głównych przy doborze panelu do akumulatora 65Ah
- Dobieranie akumulatora po zakupie panelu zamiast odwrotnie kolejność ma znaczenie, bo ogniwo definiuje prąd i napięcie ładowania.
- Brak regulatora panel podłączony bezpośrednio do akumulatora działa jak źródło napięcia zależne od nasłonecznienia, co prowadzi do przeładowania i gazowania.
- Zbyt duży panel przy małym akumulatorze prąd przekracza 0,3C i skraca żywotność cykliczną AGM o 40-60%.
- Panel dobierany wyłącznie po mocy bez sprawdzenia Voc i Isc wartości szczytowe potrafią przekroczyć parametry wejściowe regulatora.
- Brak bezpiecznika między akumulatorem a regulatorem zwarcie w okablowaniu kończy się stopieniem izolacji lub pożarem.
- Praca w temperaturze >25°C bez kompensacji napięcia kwasowo-ołowiowe przy 40°C powinny ładować się do 14,1V, nie 14,4V, co wymaga czujnika temperatury.
- Mieszanie technologii w jednym banku AGM i GEL mają różne profile ładowania, a LiFePO4 wymaga własnego algorytmu.
Praktyczne scenariusze dla akumulatora 65Ah
Teoria rozjeżdża się z praktyką przy pierwszym weekendzie w terenie. Konkretne konfiguracje działają lepiej niż uniwersalne zalecenia.
Kamper z krótkim wyjazdem weekendowym
Panel 140W monokrystaliczny, akumulator AGM 65Ah, regulator MPPT 15A. Taki zestaw dostarcza około 7-8A w południe, co mieści się w limicie 0,12C i nie szkodzi baterii. Wieczorne oświetlenie LED, ładowanie telefonu i pompka wody działają bez stresu.
Przy dłuższych postojach warto dodać drugi akumulator 65Ah równolegle, podwajając pojemność do 130Ah. Napięcie pozostaje 12V, ale prąd ładowania rozkłada się na oba ogniwa, obniżając obciążenie każdego z nich.
Łódka wiosłowa z silnikiem elektrycznym
Panel 100W polikrystaliczny, akumulator GEL 65Ah, regulator PWM 10A. Silniki o mocy do 30Lb pobierają około 20-25A pod obciążeniem, więc ogniwo musi pracować w trybie cyklicznym. GEL toleruje głębokie rozładowania lepiej niż AGM, ale wymaga ścisłego limitu napięcia 14,1-14,4V.
Altana działkowa z oświetleniem
Panel 175W, akumulator AGM 100Ah (pojemność większa niż deklarowane 65Ah ze względu na zapas na dni pochmurne), regulator MPPT 20A. Taśma LED 5m pobiera 2A, więc ogniwo rozładowuje się w 30 godzinach bez słońca zapas na tygodniową nieobecność.
Awaryjne UPS do pieca CO
Panel 200W, akumulator LiFePO4 65Ah (rzadko spotykana pojemność, ale dostępna), regulator MPPT 20A z czujnikiem temperatury. Piec gazowy pobiera 60-120W przy rozruchu, więc ogniwo wystarcza na 6-10 godzin awaryjnego działania. BMS odcina przy 10V, zabezpieczając ogniwo przed głębokim rozładowaniem.
Kiedy wybrać PWM
Instalacja do 100W, budżet priorytetem, lokalizacja z pełnym słońcem przez większość dnia. Koszt regulatora 80-150 zł, prostota obsługi, brak konieczności konfiguracji profili ładowania.
Kiedy wybrać MPPT
Panele powyżej 150W, częściowe zacienienie, potrzeba wyższego uzysku zimą. Różnica cenowa zwraca się przy pracy 8-12 miesięcy w roku w polskich warunkach.
Sprawdź w 5 krokach zanim kupisz
- Określ dzienne zużycie Wh pomnóż moc urządzenia przez godziny pracy i zsumuj.
- Dodaj 30% zapasu na straty w regulatorze i niedoszacowane nasłonecznienie.
- Podziel przez 4 (średnie PSH w Polsce) otrzymujesz minimalną moc paneli.
- Sprawdź Voc i Isc panelu pomnóż Voc przez liczbę modułów w szeregu i porównaj z limitem regulatora.
- Dobierz akumulator z pojemnością 1,5× dziennego zużycia przy pracy cyklicznej, 2-3× przy głębokim rozładowaniu.
Norma PN-EN 62548 definiuje wymagania bezpieczeństwa dla instalacji fotowoltaicznych, w tym minimalne przekroje przewodów i odległości bezpieczne od materiałów palnych. Karty katalogowe producentów regulatorów zawierają krzywe sprawności przy różnych napięciach wejściowych warto je porównać przed zakupem.
Dobór panelu słonecznego do akumulatora 65Ah sprowadza się do trzech liczb: napięcia Voc panelu (musi być poniżej limitu regulatora), prądu Isc (nie może przekraczać prądu znamionowego regulatora) oraz mocy, która przy danej lokalizacji i kącie nachylenia pokryje dzienne zużycie z 30% zapasem. Reszta to detale konstrukcyjne i unikanie siedmiu błędów wymienionych powyżej.
Źródła danych i normy: PN-EN 62548 (wymagania bezpieczeństwa instalacji PV), karty katalogowe regulatorów MPPT dostępne na stronach producentów (Victron Energy, EPEVER, SRNE, Renogy), dane PSH dla Polski z bazy PVGIS (Joint Research Centre, re.jrc.ec.europa.eu). Specyfikacje akumulatorów LiFePO4 wg normy IEC 62620 dla ogniw litowych.
