Jak wykorzystać panel fotowoltaiczny i co nim realnie zasilisz

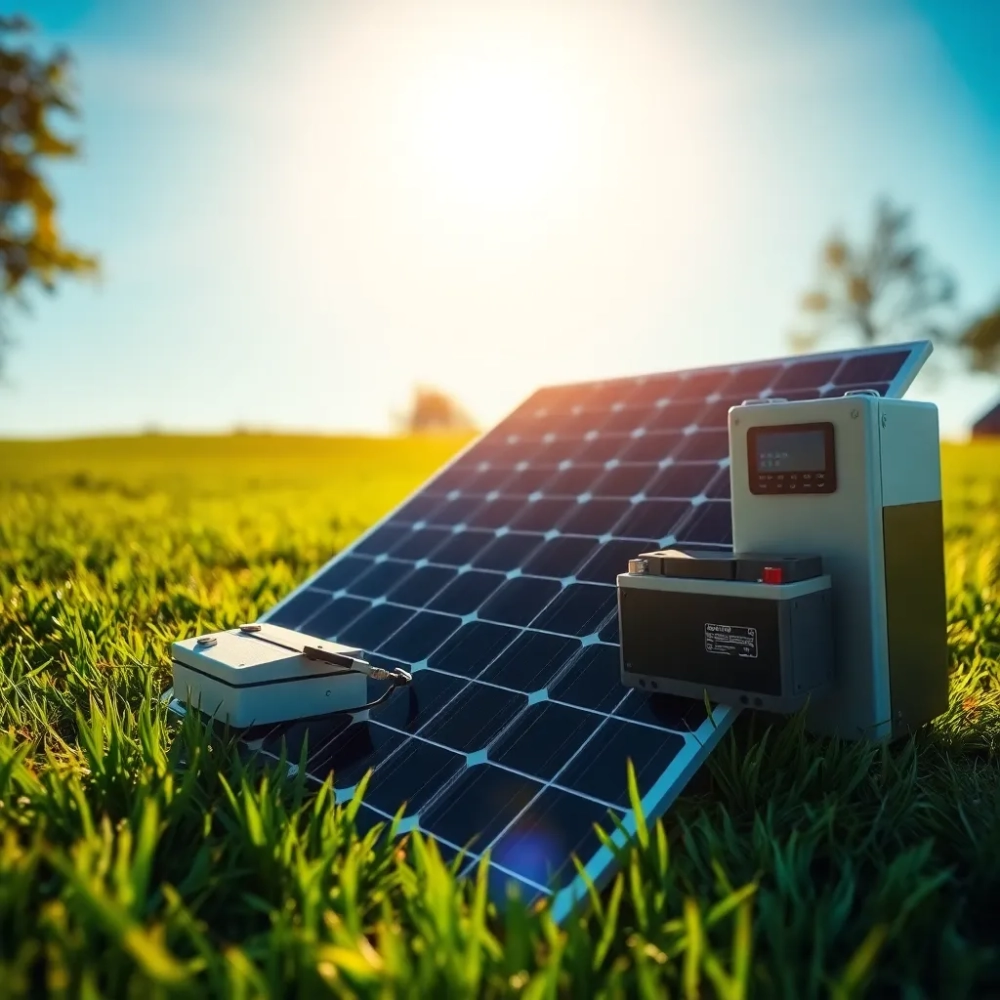

Masz panel fotowoltaiczny, akumulator i głowę pełną pytań: czy wystarczy prądu na lodówkę w altance, czy mikrofalówka w kamperze nie wysadzi instalacji, czy warto w ogóle ciągnąć przewody do pompy głębinowej. Odpowiedź zależy od trzech liczb: mocy panelu wyrażonej w watach, pojemności magazynu w amperogodzinach i apetytu urządzenia, które podpinasz. W tym tekście rozbieram temat na konkretne konfiguracje od 50 W aż po układy zdolne uciągnąć silnik pompy, a przy okazji uczciwie pokazuję, gdzie kończy się fizyka, a zaczyna marketing.

• Małe odbiorniki 12V, czyli co zasili panel 50-100W
• Elektronika mobilna i urządzenia 230V na zestawie 100-160W
• Lodówka, pompa i mikrofalówka, czyli co udźwignie zestaw z panelem 285W
• Pompy głębinowe i piekarnik na solarze, uczciwa odpowiedź o limitach

Małe odbiorniki 12V, czyli co zasili panel 50-100W

Najprostszy układ to monokrystaliczny panel o mocy 50-100 W, regulator ładowania i akumulator żelowy lub litowy o pojemności 33-55 Ah. Taki zestaw pracuje przy napięciu 12 V i obsługuje wszystko, co samo z siebie korzysta z tej wartości: taśmy LED, wentylatory samochodowe, radia kempingowe, ładowarki USB, a nawet małe pompki cyrkulacyjne do oczka wodnego. Sprawność takiego łańcucha sięga 78-84%, bo nie ma po drodze przetwornicy, która zżerałaby dodatkowe 8-15% energii.

Regulator PWM za 80-160 zł wystarczy, gdy prąd ładowania nie przekracza 10 A. Działa jak szybki zawór: gdy napięcie na akumulatorze osiągnie 14,4 V, odcina dopływ z panelu, a gdy spadnie do 13,6 V, znów otwiera obwód. W praktyce panel 100 W odda do magazynu około 280-340 Wh dziennie w czerwcu, ale już w grudniu tylko 60-90 Wh, bo kąt słońca obniża moc niemal czterokrotnie.

Na działce rekreacyjnej wystarczy panel 80 W, akumulator 55 Ah i trzy odcinki taśmy LED 5 m każdy, żeby przez cztery godziny wieczornego czytania zużyć mniej niż 0,3 kWh, a rano radio i telefon ładowały się bez stresu.

Kluczowy parametr przy małych zestawach to głębokość rozładowania akumulatora. Akumulatory kwasowo-ołowiowe tolerują jedynie 50% rozładowania, bo głębsze zużywanie niszczy płyty ołowiane. Dlatego ogniwo 55 Ah oddaje realnie 27,5 Ah, czyli 330 Wh przy 12 V. Przy panelu 100 W ładujesz ten magazyn od zera do pełna w około pięć słonecznych godzin letnich, ale zimą potrzebujesz już czternastu.

Elektronika mobilna i urządzenia 230V na zestawie 100-160W

Gdy w grę wchodzi laptop, telewizor albo router, potrzebna jest przetwornica napięcia, bo większość domowego sprzętu elektronicznego pracuje przy 230 V AC. Sprawność tej kostki to temat-rzeka: tanie modele o modyfikowanej sinusoidzie mają efektywność 82-88%, ale potrafią zgrzytać transformatorami wrażliwych ładowarek i zakłócać sygnał audio. Czysta sinusoida, choć droższa, pracuje na 90-94% i bezpiecznie napędza wszystko, od drukarki laserowej po wzmacniacz lampowy.

Panel 160 W połączony szeregowo z akumulatorem 100 Ah i przetwornicą 300 W ciągłej obsłuży biurko w domku letniskowym bez żadnych wyrzeczeń. Telewizor 32 cali pobiera około 40 W, laptop 50-65 W, router 8 W, ładowarka do drona 30 W. Sumaryczne obciążenie 140 W oznacza, że przetwornica pracuje na 47% wydajności, czyli w najsłodszym punkcie swojej krzywej sprawności. Przy takim profilu ogniwo 100 Ah wystarcza na pięć godzin pracy bez ładowania.

Podłączanie listwy zasilającej z zasilaczem impulsowym do taniej przetwornicy często kończy się piskiem i przegrzewaniem zasilacza. Powód: prostokątny przebieg napięcia wymusza pracę w trybie ciągłego przewodzenia, co podnosi temperaturę ferrytowego rdzenia o 15-20°C powyżej normy.

Regulator MPPT w tej klasie mocy robi ogromną różnicę. Pobiera on energię z panelu przy napięciu roboczym 17-18 V, a następnie konwertuje ją do 14,4 V potrzebnego akumulatorowi, zyskując dodatkowe 15-25% dziennego uzysku w porównaniu z regulatorem PWM. W warunkach częściowego zachmurzenia ta przewaga rośnie nawet do 30%, bo MPPT potrafi śledzić optymalny punkt pracy panelu co kilka sekund.

Lodówka, pompa i mikrofalówka, czyli co udźwignie zestaw z panelem 285W

Tutaj zaczyna się poważna fotowoltaika off-grid. Pojedynczy panel monokrystaliczny 285 W, akumulator litowo-żelazowo-fosforanowy 110 Ah oraz przetwornica sinusoidalna 1000 W tworzą zestaw, który spokojnie napędza małą lodówkę kompresorową przez całą dobę. Kompresor takiej lodówki pobiera średnio 35-50 W, ale w cyklach: pracuje 15-20 minut na godzinę, zużywając rocznie około 250-320 kWh.

Mikrofalówka to inna liga: pobiera 800-1200 W podczas grzania, ale czas jej pracy rzadko przekracza 5-8 minut dziennie. Zużywa więc zaledwie 80-160 Wh, czyli mniej niż laptop w półtorej godziny. Problemem pozostaje prąd rozruchowy, który przy magnetronie dochodzi do wartości 1,5-krotności mocy znamionowej, dlatego przetwornica 1000 W ciągłej obsłuży kuchenkę 700 W bez zadyszki, ale 1000 W już na granicy.

Lodówka turystyczna kompresorowa 40-60 W zjada dziennie 700-900 Wh. Z panelem 285 W i magazynem 110 Ah naładujesz ją do pełna w trzy słoneczne godziny, a nocą pobierze około 60% zapasu akumulatora. Akumulator LiFePO4 o tej pojemności toleruje 80% rozładowania, więc realnie oddaje 88 Ah, czyli ponad 1000 Wh.

Pompy przepływowe do hydroforu (250-600 W) są łatwiejsze niż lodówka, bo pracują krótko, ale za to z dużym momentem rozruchowym. Silnik asynchroniczny pompy pobiera w pierwszej sekundzie prąd sześciokrotnie wyższy niż znamionowy, więc przetwornica musi obsłużyć przepięcie 3-4 kW przez kilkaset milisekund. Model o mocy ciągłej 2000 W ze szczytem 4000 W załatwia sprawę, o ile długość przewodu 12 V nie przekracza 3 m, bo przy większych odległościach spadki napięcia sięgają 8-12%.

Pompy głębinowe i piekarnik na solarze, uczciwa odpowiedź o limitach

Pompa głębinowa 1,5 kW pobiera przy rozruchu od 4,5 do 7 kW przez około sekundę. To jest ten moment, w którym większość amatorskich zestawów solarowych siada i resetuje przetwornicę. Rozwiązaniem jest soft-start, czyli układ łagodnego rozruchu zwiększający napięcie przez 3-5 sekund zamiast skokowego podania pełnej mocy. Bez niego akumulator 200 Ah odda w jednym cyklu ponad 600 A, co odpowiada prądowi zwarcia łańcucha trzech paneli.

Realna konfiguracja do pompy głębinowej wygląda tak: cztery panele 285 W połączone szeregowo-równolegle dają napięcie 80 V i moc 1140 W, akumulator 2 × 200 Ah LiFePO4 (48 V) magazynuje 20 kWh, a przetwornica hybrydowa 5 kW ciągłej i 12 kW szczytowej obsługuje zarówno pompę, jak i całą resztę domu. Koszt samej przetwornicy hybrydowej sięga 12-18 tys. zł, regulatora MPPT 150/100 około 2,5 tys. zł, a akumulatorów 16-22 tys. zł. Łącznie 35-45 tys. zł bez paneli.

Piekarnik elektryczny o mocy 2-3 kW to absolutny kontrkandydat do zasilania solarnego. Zużywa 2 kWh na jedno pieczenie ciasta, a przy prądzie rozruchowym dochodzącym do 8 kW żadna domowa przetwornica tego nie uciągnie. Realna alternatywa: piekarnik gazowy na butlę 11 kg (koszt eksploatacji około 1,30 zł/godz. pracy) albo piecyk na drewno. Oba rozwiązania działają niezależnie od pogody.

Płyta indukcyjna zużywa 1,8-2,2 kWh na godzinę gotowania. Dzienny apetyt czteroosobowej rodziny to około 4-6 kWh samego gotowania, czyli tyle, ile produkuje instalacja 10 kWp w szczycie zimowym. Rachunek jest prosty: magazyn 30 kWh kosztuje 60-80 tys. zł, a oszczędność względem gazu wynosi maksymalnie 600-900 zł rocznie. Zwrot inwestycji przekracza osiem dekad.

Gotowe konfiguracje pod konkretne scenariusze

Działka rekreacyjna potrzebuje niewiele: panel 50 W, akumulator 33 Ah, regulator PWM. Zasilasz radio, oświetlenie LED i ładujesz telefon. Koszt zestawu 380-520 zł.

Kamper lub przyczepa kempingowa wymagają panelu 160 W, regulatora MPPT 20 A, akumulatora 100 Ah LiFePO4 oraz przetwornicy sinusoidalnej 600 W. Taki układ napędza oświetlenie, ładowarki, laptop, mały telewizor i pompę wody. Budżet: 2800-3600 zł.

Domek letniskowy całoroczny opiera się na dwóch panelach 285 W, akumulatorze 200 Ah LiFePO4, regulatorze MPPT 50 A i przetwornicy 2000 W. Taka baza udźwignie lodówkę, oświetlenie, telewizor, laptop i pompę hydroforową. Orientacyjny koszt: 8500-12 000 zł.

Dom całoroczny z bieżącą wodą i ogrzewaniem elektrycznym w polskich warunkach potrzebuje minimum 10 kWp paneli, magazynu 30 kWh i pompy ciepła zamiast grzałek. Sama fotowoltaika bez magazynu nie pokryje zapotrzebowania zimowego, bo grudniowy uzysk spada do 8-12% mocy nominalnej. Tu jedyną rozsądną odpowiedzią pozostaje hybryda z siecią lub generatorem.

Najczęstsze błędy, które kosztują sprawność

Przewymiarowanie przetwornicy. Praca przy obciążeniu poniżej 10% mocy znamionowej obniża sprawność do 60-70% i powoduje, że wentylator chłodzący pobiera więcej energii niż podłączone urządzenie. Dobieraj przetwornicę tak, by typowe obciążenie stanowiło 35-70% jej mocy ciągłej.

Brak zabezpieczenia przed głębokim rozładowaniem. Akumulator LiFePO4 wprawdzie toleruje 80% rozładowania, ale kwasowo-ołowiowy poniżej 11,4 V traci pojemność trwale. Progiem odcięcia powinno być 11,8 V dla kwasu i 10,5 V dla litu, ustawione w kontrolerze BMS lub przetwornicy.

Mieszanie różnych akumulatorów. Połączenie starego ogniwa 100 Ah z nowym 100 Ah w tym samym łańcuchu powoduje, że system pracuje na parametrach słabszego ogniwa, a mocniejsze nigdy nie osiąga pełni. Przy wymianie jednego modułu wymieniaj cały zestaw lub stosuj układy z aktywnym balancerem.

Zaniedbanie kąta nachylenia paneli. Optymalny kąt w Polsce to 30-35° przy montażu stałym, ale latem sprawdza się 20°, a zimą 50°. Brak regulacji sezonowej kosztuje 12-18% rocznego uzysku.

Ignorowanie temperatury ogniw. W upalne dni ogniwo monokrystaliczne traci 0,3-0,4% mocy na każdy stopień powyżej 25°C. Panel na dachu nagrzanym do 65°C produkuje o 12-15% mniej niż w warunkach STC.

Złota zasada doboru zestawu

Przewymiarowuj instalację dziesięciokrotnie względem zimowego zapotrzebowania. Jeśli w grudniu potrzebujesz 2 kWh dziennie, dobieraj panele zdolne wyprodukować 20 kWh w czerwcu, a magazyn o pojemności pozwalającej przetrwać pięć dni pochmurnej pogody. To jedyna recepta, która działa w polskim klimacie, gdzie najdłuższa seria dni bez użytecznego nasłonecznienia potrafi przekroczyć sto godzin.

Decyzja o konkretnej konfiguracji zależy od trzech zmiennych: dziennego zużycia w Wh, wymaganej niezawodności zimowej oraz budżetu gotowego na 8-15 lat zwrotu. Reszta to kwestia komponentów i prawidłowego montażu, co w praktyce oznacza, że najtańszy regulator potrafi zjeść więcej energii niż dwie dodatkowe sekcje paneli, a najdroższa przetwornica bez EcoMode pobiera w trybie czuwania tyle, co mała lodówka.

Źródła danych i norm: karty katalogowe producentów ogniw monokrystalicznych (warunki STC, współczynnik temperaturowy), norma PN-EN 50524 dotycząca parametrów przetwornic fotowoltaicznych, raport PVGIS dla lokalizacji warszawskiej i suwalskiej (sezonowe współczynniki uzysku), specyfikacje BMS dla ogniw LiFePO4 (zakres napięć, prąd balansowania), dane GUS i ARE dotyczące średniorocznego nasłonecznienia w Polsce na poziomie 950-1150 kWh/m².
