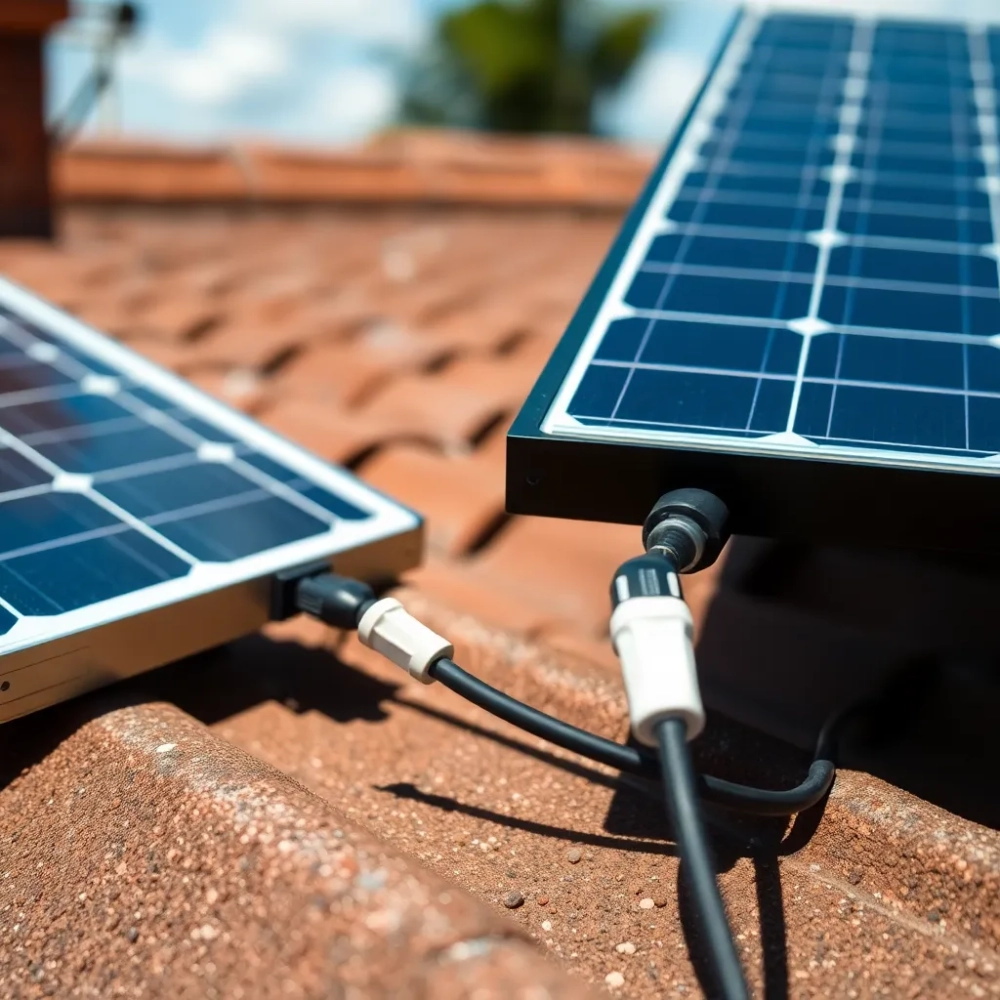

Jak Prawidłowo Podłączyć Dwa Panele Fotowoltaiczne w 2025? Poradnik Eksperta

Czy zastanawiałeś się kiedyś, jak ujarzmić energię słoneczną na własnym dachu, ale boisz się skomplikowanych instalacji? Kluczem do rozpoczęcia przygody z zieloną energią jest zrozumienie, jak efektywnie połączyć ze sobą dwa panele fotowoltaiczne. To wcale nie jest czarna magia! W gruncie rzeczy, odpowiedź jest zaskakująco prosta: panele można łączyć szeregowo lub równolegle, a wybór metody zależy od Twoich potrzeb i charakterystyki instalacji. Zanurzmy się więc w fascynujący świat fotowoltaiki i zobaczmy, jak połączyć te dwa magiczne prostokąty w jedną, potężną jednostkę.

W kontekście wyboru optymalnej metody łączenia paneli fotowoltaicznych, często napotykamy się na różne podejścia i rekomendacje. Aby nieco rozjaśnić to zagadnienie, przyjrzyjmy się danym z kilku symulacji i praktycznych wdrożeń, które pomogą nam zrozumieć niuanse obu metod. Poniższa tabela zestawia kluczowe parametry dla porównania połączenia szeregowego i równoległego.

Analizując powyższe dane, widzimy wyraźnie, że decyzja o sposobie łączenia modułów fotowoltaicznych powinna być podyktowana specyfiką instalacji i oczekiwanymi parametrami prądowymi. Wybór pomiędzy połączeniem szeregowym a równoległym to nie tylko kwestia techniczna, ale także strategiczna, wpływająca na efektywność i bezpieczeństwo całego systemu. W kolejnych rozdziałach szczegółowo omówimy obie metody, abyś mógł w pełni zrozumieć ich charakterystykę i dokonać świadomego wyboru dla swojej mikroelektrowni słonecznej.

Połączenie Szeregowe Paneli Fotowoltaicznych: Krok po Kroku

Szeregowe łączenie paneli fotowoltaicznych to metoda, która od lat cieszy się popularnością, szczególnie w mniejszych instalacjach domowych. Jego podstawowa zasada, „plus z minusem”, jest zaskakująco intuicyjna, a jej konsekwencje dla parametrów prądowych instalacji są fundamentalne. Wyobraź sobie łańcuch – każde ogniwo dodane do niego zwiększa jego długość, prawda? Podobnie jest z szeregowym połączeniem paneli. Każdy kolejny panel w stringu „dokłada” swoje napięcie do całkowitego napięcia obwodu, niczym kolejne baterie w latarce. Natomiast natężenie prądu pozostaje w całym stringu niezmienne – jak przepływ wody w wąskiej rurze, gdzie na każdym odcinku mamy identyczny strumień.

W praktyce, połączenie szeregowe realizuje się poprzez proste, a zarazem kluczowe działanie: łączymy dodatni biegun jednego panelu z ujemnym biegunem drugiego, i tak dalej, w zależności od ilości paneli w stringu. Pamiętajmy, że „string” to nic innego jak szereg połączonych paneli, tworzących jeden obwód. Takie rozwiązanie było powszechnie stosowane w początkach ery fotowoltaiki, kiedy to systemy były mniejsze i mniej skomplikowane. Choć technologia poszła naprzód, szereg pozostaje ważną i efektywną opcją, szczególnie tam, gdzie liczy się prostota i wyższe napięcie.

Wyższe napięcie w połączeniu szeregowym paneli fotowoltaicznych to nie tylko efekt uboczny, ale często pożądana cecha. Wyższe napięcie oznacza mniejsze straty przesyłowe na dłuższych odcinkach kabli, co jest szczególnie istotne, gdy falownik znajduje się w pewnej odległości od paneli na dachu. Pomyśl o tym jak o autostradzie dla elektronów – im wyższe napięcie, tym mniejsze „korki” na kablach. Z drugiej strony, połączenie szeregowe ma swoje ograniczenia. Najbardziej dokuczliwym jest wrażliwość na zacienienie. Jeżeli choćby jeden panel w stringu zostanie zacieniony, na przykład przez cień komina czy drzewa, to wydajność całego stringu drastycznie spada. To jak z lampkami choinkowymi – jedna przepalona żarówka potrafi zepsuć cały efekt.

Aby zminimalizować ryzyko związane z zacienieniem w szeregowym połączeniu paneli fotowoltaicznych, stosuje się różne techniki optymalizacji. Jedną z nich są diody bocznikujące (bypass diodes), które są standardowo wbudowywane w panele fotowoltaiczne. Diody te „obchodzą” zacienione ogniwo lub panel, umożliwiając prądowi płynąć dalej, choć z pewnym obniżeniem wydajności całego stringu. Inną, bardziej zaawansowaną metodą, jest stosowanie optymalizatorów mocy, które montuje się na każdym panelu. Optymalizatory monitorują i optymalizują pracę każdego panelu z osobna, minimalizując negatywny wpływ zacienienia na wydajność całej instalacji. To jak indywidualne systemy nawigacji dla każdego panelu, pozwalające im pracować jak najefektywniej, niezależnie od chwilowych problemów.

Podsumowując, szeregowe łączenie paneli fotowoltaicznych to sprawdzone i wciąż aktualne rozwiązanie, które oferuje prostotę i efektywność, szczególnie w mniejszych systemach. Jego kluczowe cechy to wzrost napięcia, stałe natężenie prądu i wrażliwość na zacienienie. Wybierając tę metodę, warto zwrócić uwagę na potencjalne zacienienie dachu i rozważyć zastosowanie diod bocznikujących lub optymalizatorów mocy, aby zmaksymalizować wydajność instalacji i cieszyć się słońcem zamienionym na zieloną energię. Pamiętaj, że profesjonalny montażysta zawsze dobierze najlepsze rozwiązanie, uwzględniając specyfikę Twojego dachu i Twoje potrzeby energetyczne.

Połączenie Równoległe Paneli Fotowoltaicznych: Krok po Kroku

Równoległe łączenie paneli fotowoltaicznych to druga, obok szeregowego, fundamentalna metoda zespalania modułów fotowoltaicznych. W odróżnieniu od połączenia szeregowego, gdzie napięcia się sumują, a natężenie prądu pozostaje stałe, w połączeniu równoległym sytuacja jest odwrotna. Napięcie na wyjściu całego obwodu pozostaje identyczne jak napięcie pojedynczego panelu, natomiast natężenie prądu ulega zsumowaniu. Wyobraźmy sobie tym razem nie łańcuch, a sieć rzek wpadających do jednego jeziora – każda rzeka wnosi swój strumień wody, a jezioro odbiera ich sumę. Podobnie w połączeniu równoległym każdy panel „dorzuca” swój prąd do wspólnego obwodu, zwiększając całkowite natężenie.

Zasada równoległego łączenia paneli fotowoltaicznych jest równie prosta, jak w przypadku szeregu, choć opiera się na innej logice. Tutaj łączymy ze sobą wszystkie bieguny dodatnie paneli oraz wszystkie bieguny ujemne. Inaczej mówiąc, „plus do plusa i minus do minusa”. Wyobraź sobie dwa panele leżące obok siebie – łączysz czerwony kabel pierwszego z czerwonym kablem drugiego i czarny kabel pierwszego z czarnym kablem drugiego. W ten sposób tworzysz obwód, w którym napięcie pozostaje na poziomie pojedynczego panelu, ale prąd staje się sumą prądów obu paneli. To kluczowe dla zrozumienia charakterystyki tego typu połączenia.

Połączenie równoległe znajduje szerokie zastosowanie w różnych typach instalacji fotowoltaicznych. Szczególnie chętnie wykorzystuje się je w systemach niskonapięciowych, często w połączeniu z mikrofalownikami. Mikrofalowniki to małe falowniki montowane bezpośrednio przy każdym panelu lub parach paneli, które przetwarzają prąd stały na prąd zmienny na poziomie pojedynczego modułu. W takich systemach niskie napięcie paneli, charakterystyczne dla połączenia równoległego, jest idealne, ponieważ minimalizuje ryzyko i upraszcza instalację. Równoległe łączenie modułów sprawdza się również w większych instalacjach, szczególnie tam, gdzie istnieje potrzeba zwiększenia mocy prądu wejściowego do falownika. W takich przypadkach kilka łańcuchów równoległych może współpracować z jednym, centralnym falownikiem, o ile jest on przystosowany do obsługi wyższego prądu.

Jedną z istotnych zalet połączenia równoległego paneli fotowoltaicznych jest jego większa odporność na zacienienie, w porównaniu z połączeniem szeregowym. Jeśli jeden panel w równoległym stringu zostanie zacieniony, to tylko jego prąd przestanie płynąć, ale pozostałe panele nadal będą pracować z pełną mocą. To trochę jak z siecią dróg – jeśli jedna droga jest zablokowana, to ruch nadal może odbywać się innymi drogami. W połączeniu szeregowym zacienienie jednego panelu przerywało przepływ prądu w całym stringu, natomiast w równoległym tylko część systemu jest dotknięta problemem. Dzięki temu równoległe połączenie jest bardziej elastyczne i lepiej radzi sobie w warunkach częściowego zacienienia, co jest częstym problemem w instalacjach domowych.

Podsumowując, równoległe łączenie paneli fotowoltaicznych to wszechstronna i efektywna metoda, szczególnie tam, gdzie priorytetem jest zwiększenie natężenia prądu i odporność na zacienienie. Jego kluczowe cechy to stałe napięcie, sumowanie natężenia prądu i większa tolerancja na nierównomierne nasłonecznienie. Wybierając połączenie równoległe, zyskujesz system bardziej odporny na lokalne problemy, co przekłada się na stabilniejszą i bardziej przewidywalną produkcję energii słonecznej. Pamiętaj jednak, że równoległe łączenie paneli fotowoltaicznych może wymagać stosowania dodatkowych zabezpieczeń, takich jak bezpieczniki, aby chronić instalację przed potencjalnymi przeciążeniami prądowymi. Konsultacja z doświadczonym instalatorem pomoże Ci wybrać optymalne rozwiązanie dla Twojego domu i cieszyć się zieloną energią bez obaw.

Zalety i Wady Połączenia Szeregowe Paneli Fotowoltaicznych

Połączenie szeregowe paneli fotowoltaicznych, mimo że technicznie prostsze i starsze, wciąż ma swoje miejsce i oferuje konkretne korzyści, ale i pewne ograniczenia. Jak każdy medal, ma dwie strony – przyjrzyjmy się zatem bliżej zarówno zaletom, jak i wadom tego rozwiązania. Zrozumienie tych aspektów pozwoli Ci podjąć świadomą decyzję, czy szereg jest odpowiedni dla Twojej instalacji, czy może lepiej sprawdzi się inna konfiguracja.

Jedną z głównych zalet połączenia szeregowego jest wyższe napięcie na wyjściu stringu. To, co na pierwszy rzut oka może wydawać się tylko parametrem technicznym, w praktyce przekłada się na konkretne korzyści. Wyższe napięcie oznacza mniejsze straty energii na przewodach, szczególnie przy większych odległościach między panelami a falownikiem. To jak ekonomiczna jazda autostradą – jedziesz szybciej i tracisz mniej paliwa na dystansie. Szeregowe łączenie paneli fotowoltaicznych jest więc idealne w sytuacjach, gdy falownik znajduje się daleko od paneli, na przykład w garażu lub pomieszczeniu technicznym w piwnicy. Ponadto, wyższe napięcie często ułatwia dopasowanie do falowników stringowych, które są zazwyczaj tańsze i bardziej dostępne niż ich mikrofalownikowe odpowiedniki.

Kolejną zaletą połączenia szeregowego paneli fotowoltaicznych jest prostota instalacji i niższy koszt osprzętu. W szeregu potrzebujesz mniej złączek i przewodów niż w połączeniu równoległym, co przekłada się na oszczędność czasu i pieniędzy podczas montażu. To jak składanie mebli z mniejszą liczbą części – szybciej i prościej. Mniejsza liczba komponentów to również potencjalnie mniejsze ryzyko awarii i prostsza diagnostyka w przypadku problemów. Szeregowe łączenie paneli jest więc atrakcyjne dla osób, które cenią sobie prostotę i ekonomiczność rozwiązania.

Niestety, połączenie szeregowe paneli fotowoltaicznych ma również swoje wady. Największą z nich jest wspomniana już wcześniej wrażliwość na zacienienie. Jak już porównywaliśmy do lampek choinkowych, zacienienie nawet jednego panelu w stringu może znacząco obniżyć wydajność całego szeregu. To jak korek na autostradzie – jedna przeszkoda potrafi zatrzymać ruch na długim odcinku. W połączeniu szeregowym prąd musi przepłynąć przez wszystkie panele, więc jeśli jeden z nich stawia opór (np. z powodu zacienienia), to ogranicza on przepływ prądu w całym obwodzie. Ta wada jest szczególnie dotkliwa w miejscach, gdzie zacienienie jest częste lub nieprzewidywalne, np. w miastach z wysoką zabudową lub na działkach z drzewami.

Inną wadą połączenia szeregowego paneli fotowoltaicznych, choć mniej dramatyczną, jest potencjalnie wyższe napięcie DC. Choć wyższe napięcie jest zaletą pod względem strat przesyłowych, to z punktu widzenia bezpieczeństwa stanowi pewne wyzwanie. Wysokie napięcie prądu stałego jest bardziej niebezpieczne niż napięcie prądu zmiennego o tej samej wartości. W przypadku uszkodzenia izolacji lub awarii, ryzyko porażenia prądem jest większe w połączeniu szeregowym. Dlatego też, przy instalacjach szeregowych, szczególną uwagę należy zwrócić na jakość komponentów, prawidłowe wykonanie połączeń i zastosowanie odpowiednich zabezpieczeń. To jak jazda szybkim samochodem – większa prędkość wymaga większej ostrożności i lepszych systemów bezpieczeństwa.

Podsumowując, szeregowe łączenie paneli fotowoltaicznych to rozwiązanie z zaletami i wadami. Do zalet należą: wyższe napięcie, mniejsze straty przesyłowe, prostota instalacji i niższy koszt osprzętu. Do wad: duża wrażliwość na zacienienie i potencjalnie wyższe ryzyko związane z wyższym napięciem DC. Wybierając połączenie szeregowe, należy starannie przeanalizować warunki nasłonecznienia dachu i potencjalne zacienienie, a także zadbać o wysoki standard bezpieczeństwa instalacji. Pamiętaj, że decyzja o wyborze sposobu łączenia paneli fotowoltaicznych powinna być zawsze poprzedzona analizą specyficznych warunków i potrzeb, najlepiej w konsultacji z doświadczonym specjalistą. Wtedy Twoja słoneczna inwestycja przyniesie maksymalne korzyści, bez niepotrzebnych niespodzianek.

Zalety i Wady Połączenia Równoległego Paneli Fotowoltaicznych

Połączenie równoległe paneli fotowoltaicznych to druga strona medalu, w porównaniu do szeregowego. Tam, gdzie szereg bryluje prostotą i wysokim napięciem, równoległe łączenie oferuje elastyczność i odporność na pewne niedogodności. Jednak i tu nie brakuje wyzwań i kompromisów. Zanim więc z entuzjazmem rzucisz się na równoległość, warto zważyć wszystkie "za" i "przeciw". Jak z wyborem butów – jedne wygodne na spacer, drugie stylowe na imprezę, a trzecie niezawodne na górską wędrówkę. Tak i połączenie równoległe ma swoje specyficzne zastosowania i cechy, które determinują jego przydatność.

Jedną z kluczowych zalet połączenia równoległego jest jego większa odporność na zacienienie, o czym już wspominaliśmy. W praktyce oznacza to, że jeśli jeden panel w równoległym stringu zostanie częściowo lub całkowicie zacieniony, to pozostałe panele nadal będą pracować z pełną mocą, lub przynajmniej z mniejszym obniżeniem wydajności niż w szeregu. To jak drużyna piłkarska – jeśli jeden zawodnik ma gorszy dzień, to reszta zespołu nadal może grać na swoim poziomie. Równoległe łączenie paneli fotowoltaicznych jest więc idealne w miejscach, gdzie zacienienie jest nieuniknione, np. na dachach z kominami, antenami, lub w otoczeniu drzew. W takich warunkach połączenie równoległe pozwala na bardziej stabilną i przewidywalną produkcję energii słonecznej.

Kolejną zaletą połączenia równoległego paneli fotowoltaicznych jest możliwość stosowania w instalacjach niskonapięciowych, w tym z mikrofalownikami. Mikrofalowniki, montowane bezpośrednio przy panelach, wymagają niskiego napięcia wejściowego DC, co idealnie pasuje do charakterystyki połączenia równoległego. To jak jazda rowerem po ścieżce rowerowej – dopasowane, bezpieczne i komfortowe. Systemy z mikrofalownikami i równoległym połączeniem oferują dodatkowo monitoring każdego panelu z osobna, co ułatwia diagnostykę i pozwala na szybkie wykrycie ewentualnych problemów. Ponadto, w przypadku awarii jednego mikrofalownika, reszta systemu nadal pracuje bez zakłóceń, co zwiększa niezawodność całej instalacji.

Jednak połączenie równoległe paneli fotowoltaicznych ma też swoje wady. Jedną z nich jest konieczność stosowania dodatkowych zabezpieczeń, takich jak bezpieczniki na każdym równoległym stringu. Ponieważ w połączeniu równoległym prąd się sumuje, istnieje ryzyko, że w przypadku zwarcia lub awarii, prąd zwarciowy może osiągnąć bardzo wysokie wartości i uszkodzić instalację. Bezpieczniki chronią system przed przeciążeniem i potencjalnymi pożarami. To jak system alarmowy w domu – na co dzień niewidoczny, ale w razie potrzeby niezastąpiony. Dodatkowe bezpieczniki i złączki równoległe generują również wyższy koszt osprzętu w porównaniu do połączenia szeregowego.

Inną wadą połączenia równoległego paneli fotowoltaicznych może być niższe napięcie systemu, co w pewnych sytuacjach może być problematyczne. Niskie napięcie oznacza większe straty przesyłowe na długich kablach, szczególnie przy wyższym prądzie. To jak jazda wąską drogą w godzinach szczytu – wolno i z korkami. Jeśli falownik znajduje się daleko od paneli, lub jeśli instalacja jest duża i wymaga długich przewodów, połączenie szeregowe z wyższym napięciem może być bardziej efektywne pod względem strat energii. Dlatego też, przy projektowaniu instalacji równoległej, należy starannie dobrać przekroje przewodów i minimalizować odległości między panelami a falownikiem.

Podsumowując, równoległe łączenie paneli fotowoltaicznych to rozwiązanie z zaletami i wadami, idealne w specyficznych sytuacjach. Do zalet należą: większa odporność na zacienienie, możliwość stosowania w systemach niskonapięciowych i z mikrofalownikami, oraz lepsza niezawodność w przypadku awarii pojedynczego panelu lub mikrofalownika. Do wad: konieczność stosowania dodatkowych zabezpieczeń, wyższy koszt osprzętu i potencjalnie większe straty przesyłowe przy większych odległościach. Wybierając połączenie równoległe, docenisz jego elastyczność i odporność na zacienienie, ale pamiętaj o dodatkowych kosztach i potencjalnych ograniczeniach związanych z niższym napięciem. Ostateczna decyzja o wyborze metody łączenia paneli fotowoltaicznych powinna być wynikiem starannej analizy wszystkich czynników, z uwzględnieniem specyfiki Twojej lokalizacji, dachu i preferencji. A doświadczony instalator fotowoltaiki będzie Twoim przewodnikiem w tym solarnym labiryncie.
