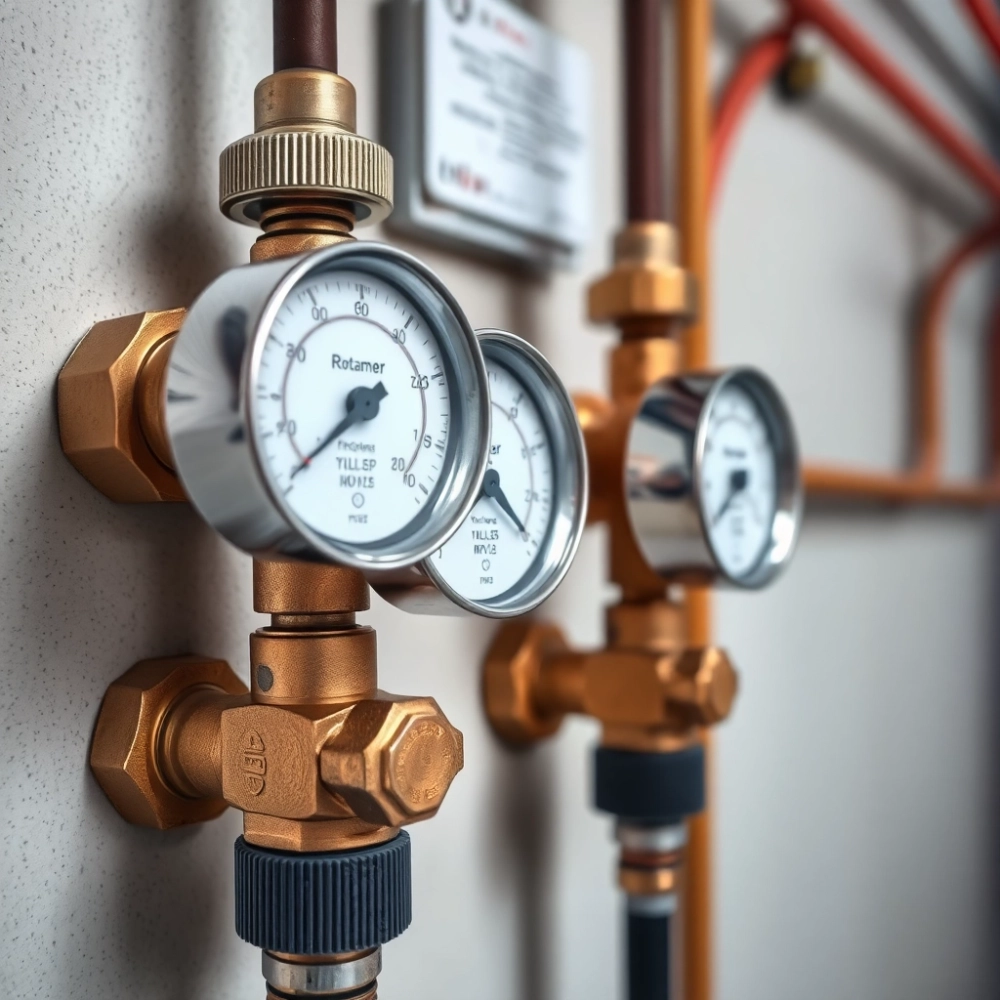

Jak ustawić rotametry w podłogówce, by każda pętla grzała idealnie?

Masz przed sobą rozdzielacz podłogówki, wirujące kulki w rotametrach szumią cicho, a Ty zastanawiasz się, czy te wszystkie pętle powinny dawać identyczny strumień. Nie jesteś jedynym, kto w tym momencie czuje lekką niepewność to właśnie ten punkt, w którym teoretyczne wytyczne zaczynają się gmatwać w praktyce. Za chwilę przekonasz się, że odpowiedź jest prostsza, niż sugerują niektóre fora branżowe, a cały proces da się przeprowadzić z precyzją bez konieczności sięgania po skomplikowane obliczenia.

• Dlaczego przepływ nie zależy od długości pętli
• Jak dobrać optymalny przepływ dla każdej pętli
• Praktyczny sposób regulacji rotametrów krok po kroku
• Pytania i odpowiedzi

Dlaczego przepływ nie zależy od długości pętli

Intuicyjnie mogłoby się wydawać, że im dłuższa pętla, tym więcej wody powinna przepuścić, by równomiernie ogrzać cały metraż. To pozory. Woda krąży w zamkniętym obiegu, a jej zadaniem jest dostarczenie określonej ilości energii cieplnej do każdego metra kwadratowego podłogi. Długość przewodów wpływa jedynie na opór hydrauliczny, czyli na to, jak bardzo pompa musi się napracować, by pokonać tarcie wewnątrz rury. Na sam przepływ decydujący wpływ ma zapotrzebowanie na moc grzewczą w danym pomieszczeniu, a nie fizyczna odległość między rozdzielaczem a końcem pętli.

Rozważmy konkretną sytuację. Pokój dzienny o powierzchni dwudziestu metrów kwadratowych może mieć pętlę sześćdziesięciu pięciu metrów, podczas gdy łazienka zaledwie osiemnastometrową. Mimo tej dysproporcji obie pętle powinny otrzymać przepływ odpowiadający zapotrzebowaniu cieplnemu każdego z tych wnętrz. Inna spraw, że dłuższy obieg generuje większe opory, przez co pompa cyrkulacyjna musi wytworzyć wyższe ciśnienie różnicowe. Siłowniki termoelektryczne zamontowane przy rozdzielaczu regulują dopływ wody do każdej pętli niezależnie, kompensując te różnice bez konieczności ręcznego ustawiania przepływów pod kątem długości przewodów.

Normy budowlane, choćby PN-EN 1264, definiują minimalne i maksymalne strumienie objętościowe dla pętli ogrzewania powierzchniowego. Przekroczenie górnej granicy prowadzi do zjawiska zwanego niedostateczną różnicą temperatur między zasilaniem a powrotem, co obniża sprawność całego systemu. Z kolei zbyt niski przepływ skutkuje nierównomiernym nagrzewaniem posadzki fragmenty nad pętlą będą ciepłe, podczas gdy przestrzenie między pętlami pozostaną chłodne. Warto o tym pamiętać, zanim zaczniemy manipulować nastawami rotametrów według własnego uznania.

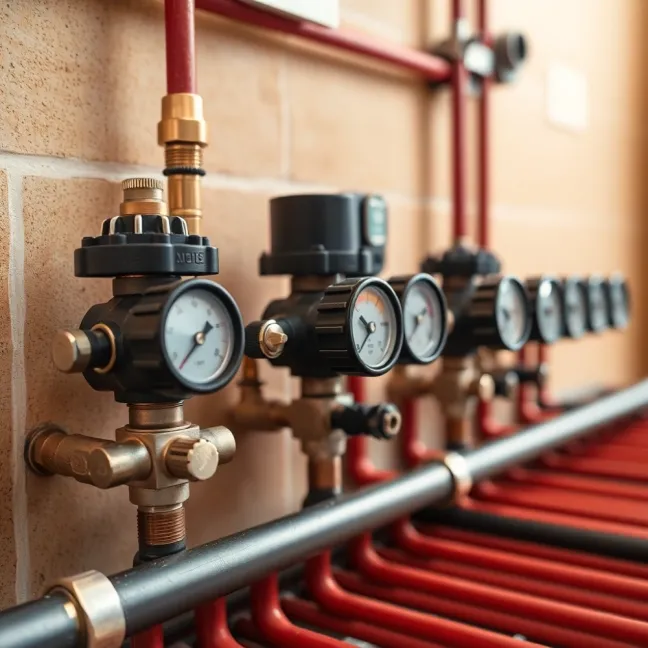

Sprawdź Jak ustawić mieszacz do podłogówki

Praktyczna konsekwencja tej zasady jest następująca: nie ma potrzeby ustawiania wyższych przepływów na dłuższych pętlach tylko dlatego, że przewody biegną przez pół mieszkania. Zamiast tego każdą pętlę traktuje się jako niezależny element dostarczający ciepło do określonej strefy. Wszystkie pętle podłączasz do wspólnego rozdzielacza, ale każda z nich pracuje z przepływem dobranym pod kątem zapotrzebowania cieplnego jej strefy. Długości przewodów różnią się między sobą, lecz nie determinują bezpośrednio wartości przepływu one determinują jedynie dobór pompy obiegowej o odpowiedniej wydajności.

Jak dobrać optymalny przepływ dla każdej pętli

W zdecydowanej większości projektów instalacji ogrzewania podłogowego optymalny przepływ mieści się w przedziale od półtora do dwóch litrów na minutę dla pojedynczej pętli. To wartość uznawana za punkt wyjścia przy uruchamianiu systemu. Jeśli dysponujesz dokumentacją techniczną z obliczeniami cieplnymi, przepływy powinny wynikać wprost z wyznaczonych mocy grzewczych dla poszczególnych pomieszczeń. W takim przypadku każdy rotametr nastawia się zgodnie z wartościami podanymi w projekcie, a ewentualne odchylenia koryguje się na podstawie rzeczywistych odczytów temperatury w pomieszczeniach.

Brak formalnych obliczeń, co często zdarza się w starszym budownictwie po kapitalnym remoncie, nie oznacza chaosu. Przyjmuje się wówczas wartość wyjściową rzędu półtora litra na minutę dla każdej pętli i obserwuje reakcję systemu. Jeśli któreś pomieszczenie pozostaje chłodniejsze od zakładanej temperatury komfortowej, przepływ na odpowiedniej pętli zwiększa się stopniowo, maksymalnie do dwóch litrów na minutę. Wartość ta stanowi górną granicę bezpieczeństwa przekroczenie jej może prowadzić do nadmiernego obciążenia pompy cyrkulacyjnej i skrócenia jej żywotności.

Zobacz także Jak ustawić pompę obiegową do podłogówki

Wartość przepływu zależy też od temperatury zasilania. Podłogówka typowo pracuje z temperaturami niższymi niż tradycyjne grzejniki zazwyczaj między trzydziestoma pięcioma a czterdziestoma pięcioma stopniami Celsjusza. Wyższa temperatura zasilania pozwala na zmniejszenie przepływu przy zachowaniu tej samej mocy grzewczej, ponieważ woda dostarcza więcej energii na jednostkę objętości. W praktyce oznacza to, że w domu z dobrze zaizolowanymi oknami i ścianami, gdzie straty ciepła są minimalne, można operować niższymi przepływami niż w budynku o słabej izolacji termicznej.

Pomiary przepływu dokonuje się bezpośrednio na rotametrze wystarczy odczytać pozycję pływaka wskazującego strumień objętościowy. Urządzenie to stanowi część rozdzielacza i działa na zasadzie opływu kuli przez przepływającą wodę. Im większy strumień, tym wyżej unosi się kulka, tym samym rotametr pełni funkcję zarówno wskaźnika, jak i zaworu regulacyjnego. Regulacja odbywa się poprzez obrót korpusu zaworu, który zmienia przekrój czynny przepływu i przesuwa kulke w górę lub w dół rurki szklanej.

Praktyczny sposób regulacji rotametrów krok po kroku

Pierwszym krokiem jest identyfikacja pętli na rozdzielaczu i przypisanie ich do konkretnych pomieszczeń. Zrób to przed uruchomieniem pompy, zanim jeszcze woda zacznie krążyć w instalacji. Warto oznaczyć każdy obieg numerem lub nazwą strefy, by podczas regulacji nie mylić ze sobą poszczególnych pętli. Pomocna bywa mapa rozmieszczenia pętli, sporządzona jeszcze na etapie montażu, lecz jeśli jej nie masz, skorzystaj z instrukcji rozdzielacza lub po prostu zmierz temperaturę posadzki przy każdym wylocie po uruchomieniu systemu.

Przeczytaj również o Jak ustawić pompę Wilo na podłogówkę

Zacznij regulację od najkrótszej pętli w instalacji. Dlaczego? Ponieważ generuje ona najmniejsze opory hydrauliczne, przez co przy jednakowych nastawach otrzymuje nieproporcjonalnie wysoki przepływ wody. Ustawiając ją jako pierwszą, ustalasz punkt odniesienia dla pozostałych obiegów. Zakręć zawór na tym obiegu do połowy, obserwując wskazania rotametru, a następnie delikatnie koryguj, aż kulka wskaże wartość zgodną z przyjętym założeniem wyjściowym półtora litra na minutę to rozsądne minimum na start.

Kolejnym etapem jest przejście do pętli o średniej długości, a potem do najdłuższej. Podczas gdy najkrótsza pętla mogła być ustawiona bez problemów, dłuższe obiegi wymagają stopniowego odkręcania zaworów rotametrów, by pokonać wyższe opory przepływu. Różnica w nastawach między pętlą osiemnastometrową a sześćdziesięciometrową może być znacząca ta druga prawdopodobnie będzie wymagała pełnego otwarcia zaworu, by osiągnąć choćby nominalny przepływ. Wszystkie pętle dążysz do uzyskania zbliżonych wartości przepływu, lecz nie musisz wymuszać ich identyczności, jeśli różnice wynikają z geometrii instalacji.

Po wstępnym ustawieniu wszystkich rotametrów uruchom system i pozostaw go w działaniu przez co najmniej kilka godzin, a najlepiej przez całą dobę. Obserwuj temperaturę w poszczególnych pomieszczeniach. Zauważysz, że w niektórych strefach posadzka nagrzewa się intensywniej, podczas gdy inne pozostają w tyle. W tych chłodniejszych pomieszczeniach delikatnie zwiększ przepływ, przesuwając kulke rotametru w górę skali. Nie przekraczaj jednak dwóch litrów na minutę to granica, po której przekroczeniu pompa zaczyna pracować na granicy wydajności, a różnica temperatur między zasilaniem a powrotem spada poniżej optymalnych ośmiu stopni Celsjusza.

Siłowniki termoelektryczne, jeśli zostały zamontowane przy rozdzielaczu, współpracują z rotametrami w sposób automatyczny. Gdy termostat w danym pomieszczeniu zażąda ciepła, siłownik otwiera zawór, a woda zaczyna przepływać przez pętlę. Rotametr wskazuje wówczas aktualny strumień, a Ty możesz skorygować nastawę, jeśli wartość odbiega od zakładanego zakresu. W systemach bez siłowników regulacja pozostaje manualna regulujesz przepływ bezpośrednio na rotametrze, zanim zamkniesz obieg przed sezonem grzewczym lub przedłużysz przerwę w użytkowaniu.

Końcowa kontrola polega na sprawdzeniu różnicy ciśnień między zasilaniem a powrotem na rozdzielaczu. Pompa obiegowa powinna pracować w punkcie charakterystyki odpowiadającym obliczeniom projektowym. Jeśli pompa szumi nadmiernie lub jej mocność jest niewystarczająca, rozważ przeprogramowanie krzywej charakterystyki lub wymianę urządzenia na model o wyższej wydajności. Pamiętaj, że rotametry to narzędzia regulacji lokalnej, podczas gdy pompa odpowiada za ciśnienie w całym obiegu wodnym oba te elementy muszą ze sobą współgrać, by system działał sprawnie i energooszczędnie.

Masz teraz wszystkie informacje potrzebne do samodzielnego ustawienia rotametrów w podłogówce bez względu na to, czy dysponujesz pełną dokumentacją techniczną, czy polegasz na obserwacji pracy systemu. Pamiętaj, że kluczem do sukcesu jest podejście stopniowe zaczynaj od najkrótszej pętli, przechodź do dłuższych, a na końcu koryguj na podstawie rzeczywistych odczuć cieplnych w pomieszczeniach. Zachowaj umiar w regulacji i nie przekraczaj górnej granicy dwóch litrów na minutę na pojedynczą pętlę. Po kilku dniach użytkowania system sam Ci podpowie, czy nastawy wymagają dalszych poprawek.
