Hydroizolacja na styrodur: praktyczny poradnik montażu krok po kroku
Jaki środek hydroizolacyjny wybrać na płyty XPS
Większość inwestorów traktuje styrodur jak każdy inny materiał izolacyjny, a to poważny błąd wynikający z niezrozumienia jego natury chemicznej. Polistyren ekstrudowany (XPS) ma zamkniętokomórkową strukturę o nasiąkliwości 0,2-0,7%, co oznacza, że woda praktycznie nie wnika w głąb płyty poprzez kapilary. Ta właściwość sprawia, że wymagania wobec warstwy hydroizolacyjnej są zupełnie inne niż w przypadku styropianu EPS, który chłonie wilgoć jak gąbka.
- Jaki środek hydroizolacyjny wybrać na płyty XPS
- Hydroizolacja fundamentów i cokołów na styrodurze
- Najczęstsze błędy przy układaniu hydroizolacji na styrodurze
- Styrodur pod wylewką i w strefach mokrych łazienek
Przy wyborze środka hydroizolacyjnego na płyty XPS trzeba rozróżnić trzy sytuacje montażowe. Pierwsza: płyty pełnią funkcję izolacji termicznej, a hydroizolacja stanowi odrębną warstwę na zewnątrz (klasyczny układ warstwowy fundamentu). Druga: XPS stanowi jednocześnie izolację termiczną i nośną podkład pod powłokę wodoszczelną (tarasy odwrócone, dachy płaskie). Trzecia: styrodur montowany jest wewnątrz budynku w strefach mokrych (łazienki, pralnie), gdzie kontakt z wodą jest krótkotrwały, ale intensywny.
Folie polietylenowe (PE) sprawdzają się wyłącznie w pierwszym scenariuszu, gdzie chronią XPS od strony gruntu przed uszkodzeniami mechanicznymi i wilgocią gruntową. Membrany bitumiczne modyfikowane SBS lub APP tworzą elastomerową powłokę o wydłużeniu przy zerwaniu przekraczającym 1500%, co kompensuje ruchy termiczne podłoża. W strefach agresywnych chemicznie (wody gruntowe o podwyższonym stężeniu siarczanów) konieczne są masy na bazie żywic poliuretanowych lub epoksydowych, odporne na pH poniżej 4.
Warto unikać popularnego błędu polegającego na stosowaniu lepików asfaltowych na zimno bezpośrednio na styrodur. Rozpuszczalniki organiczne zawarte w wielu formulacjach atakują powierzchnię polistyrenu, powodując mikropęknięcia i utratę spójności strukturalnej. Bezpieczne rozwiązanie stanowią masy bitumiczne w emulsji wodnej lub systemy bezrozpuszczalnikowe, oznaczone symbolem „kompatybilny z XPS” w karcie technicznej producenta.
Tradycyjne rozwiązania bitumiczne
Papy zgrzewalne na osnowie z włókniny poliestrowej osiągają gramaturę 4-5 kg/m² i wytrzymałość na rozdzieranie powyżej 150 N. Sprawdzają się na dużych powierzchniach fundamentów, gdzie liczy się trwałość liczona w dekadach.
Nowoczesne membrany polimerowe
Folie PVC, TPO i EPDM o grubości 1,2-2,0 mm wykazują odporność na przebicie statyczne ≥ 20 kg. Montaż przebiega szybciej dzięki zgrzewaniu gorącym powietrzem, bez użycia otwartego ognia.

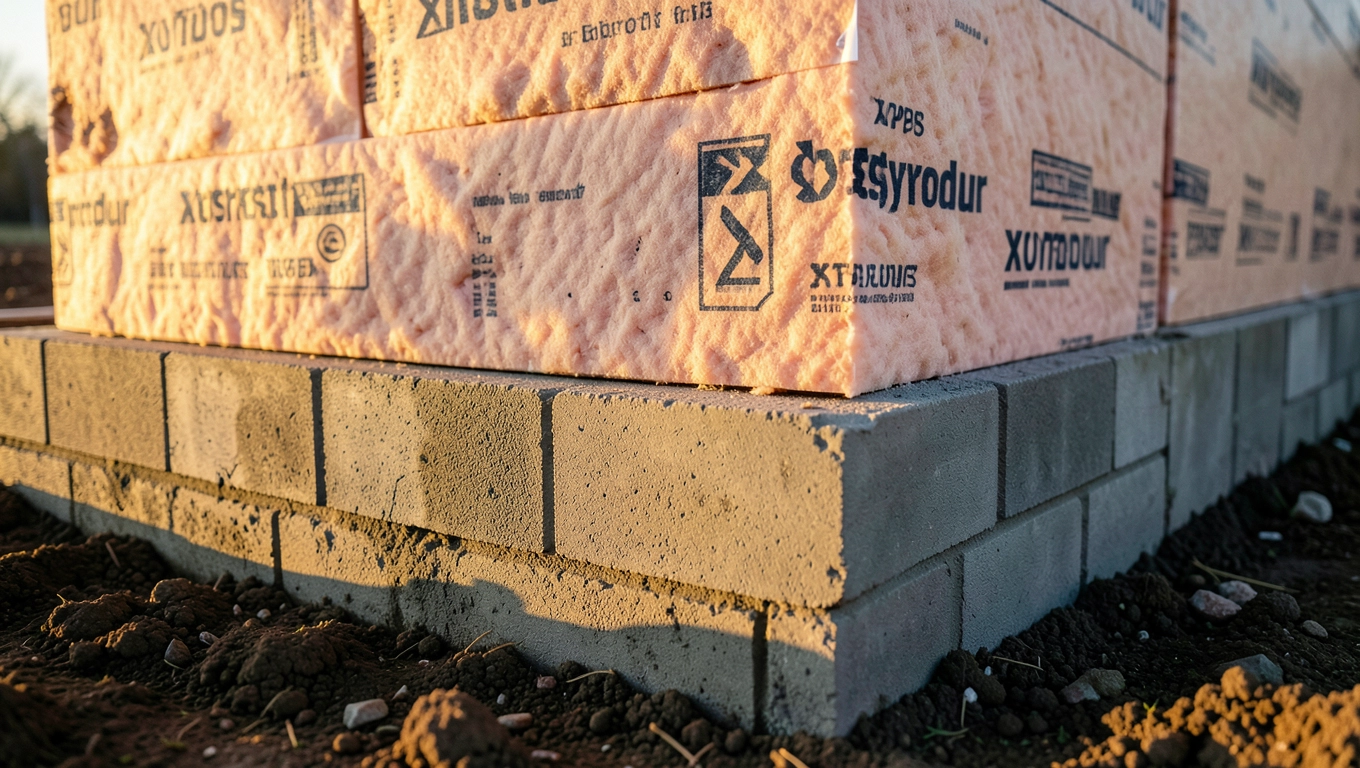

Hydroizolacja fundamentów i cokołów na styrodurze
Fundament to miejsce, gdzie oszczędność na hydroizolacji zemści się najszybciej. W polskim klimacie strefa przemarzania sięga 0,8 m w zachodniej części kraju i 1,4 m w rejonach podgórskich, co oznacza cykliczne zamrażanie i rozmrażanie gruntu przy ścianie fundamentowej. XPS klasy 300-500 kPa, przyklejony do zagruntowanego podłoża masą bitumiczną, wytrzymuje te obciążenia bez utraty parametrów cieplnych przez co najmniej 30 lat.
Przy płytach fundamentowych kolejność warstw wygląda następująco: zagęszczony podsypka żwirowa, folia PE jako separator, XPS o wytrzymałości ≥ 300 kPa, folia ochronna PE lub geowłóknina, następnie właściwa hydroizolacja z papy termozgrzewalnej lub membrany EPDM. Każda z tych warstw pełni ściśle określoną funkcję: żwir odprowadza wodę, folia chroni przed kapilarnym podciąganiem, XPS izoluje termicznie i mechanicznie, a membrana stanowi barierę wodoszczelną.
Szczególną uwagę wymaga przejście izolacji poziomej w pionową na styku ławy i ściany fundamentowej. Zakładka minimum 15 cm z podwójnym pasmem kleju bitumicznego eliminuje najsłabszy punkt konstrukcji. W narożnikach wewnętrznych wzmocnienie taśmą butylową o szerokości 20 cm zapobiega mostkom kapilarnym, które w badaniach termowizyjnych ujawniają się jako miejsca o temperaturze niższej o 2-3°C od otoczenia.
Niedopuszczalne jest pozostawienie XPS bez hydroizolacji w strefie agresywnej wody gruntowej lub wody pod ciśnieniem. Styrodur nie jest materiałem wodoszczelnym w rozumieniu normy PN-EN 13164; jego niska nasiąkliwość dotyczy krótkotrwałego zanurzenia, nie stałego kontaktu z wodą pod ciśnieniem hydrostatycznym.
Cokół budynku, czyli pas ściany od poziomu terenu do wysokości około 30-50 cm nad gruntem, narażony jest na rozbryzgi deszczu, zalegający śnieg i kontakt z mokrą roślinnością. W tej strefie zalecana grubość XPS wynosi 80-120 mm, a warstwę wykończeniową stanowi tynk mozaikowy lub okładzina kamienna na elastycznym kleju. Sama hydroizolacja w cokole sprowadza się do impregnacji powierzchniowej preparatem silikonowym lub akrylowym, który chroni przed wnikaniem wody w mikropory tynku.
Najczęstsze błędy przy układaniu hydroizolacji na styrodurze
Pierwszy grzech wykonawców to brak gruntowania podłoża mineralnego przed nałożeniem masy bitumicznej. Beton niegruntowany wchłania wodę z emulsji asfaltowej, co obniża przyczepność hydroizolacji o 40-60%. Preparat gruntujący na bazie tego samego bitumu co warstwa właściwa tworzy mostek adhezyjny, który w badaniach pull-off osiąga wytrzymałość ≥ 0,5 MPa.
Drugi powszechny błąd polega na układaniu XPS na nierówne podłoże. Płyty styroduru tolerują odchyłki płaszczyzny do 5 mm/mb, ale nierówności powyżej tej wartości powodują naprężenia punktowe i mikropęknięcia w warstwie hydroizolacji. Wyrównanie podłoża szpachlówką cementową lub szlifowanie tarczą diamentową wydłuża czas realizacji o jeden dzień, ale eliminuje reklamacje na lata.
Trzeci problem to niewłaściwe łączenie arkuszy folii ochronnej. Zakładki mniejsze niż 10 cm nie zapewniają szczelności, a zakładki większe niż 20 cm bez dodatkowego klejenia tworzą fałdy, w których gromadzi się woda. Optymalna szerokość zakładki to 15 cm z podklejeniem pasmami butylu co 30 cm.
- Brak dylatacji obwodowej w posadzkach na gruncie prowadzi do spękań styroduru i rozdarcia hydroizolacji przy sezonowych ruchach termicznych
- Mieszanie systemów różnych producentów bez sprawdzenia kompatybilności chemicznej skutkuje delaminacją i utratą szczelności
- Montaż XPS na mokrą powierzchnię bez osuszenia podłoża obniża przyczepność kleju nawet o 70%
- Pomijanie uszczelnienia przejść rurowych manszetami EPDM to przyczyna 80% przecieków w strefach podziemnych
Czwarty, często niedoceniany błąd, to montaż hydroizolacji w niewłaściwych warunkach atmosferycznych. Masy bitumiczne na bazie wody wymagają temperatury podłoża powyżej 5°C i wilgotności względnej poniżej 80%. Praca w deszczu lub przy zapowiedzi mrozu w ciągu 24 godzin to gwarancja poprawek. Profesjonalne ekipy sprawdzają prognozę i planują prace hydroizolacyjne wyłącznie w oknach pogodowych.

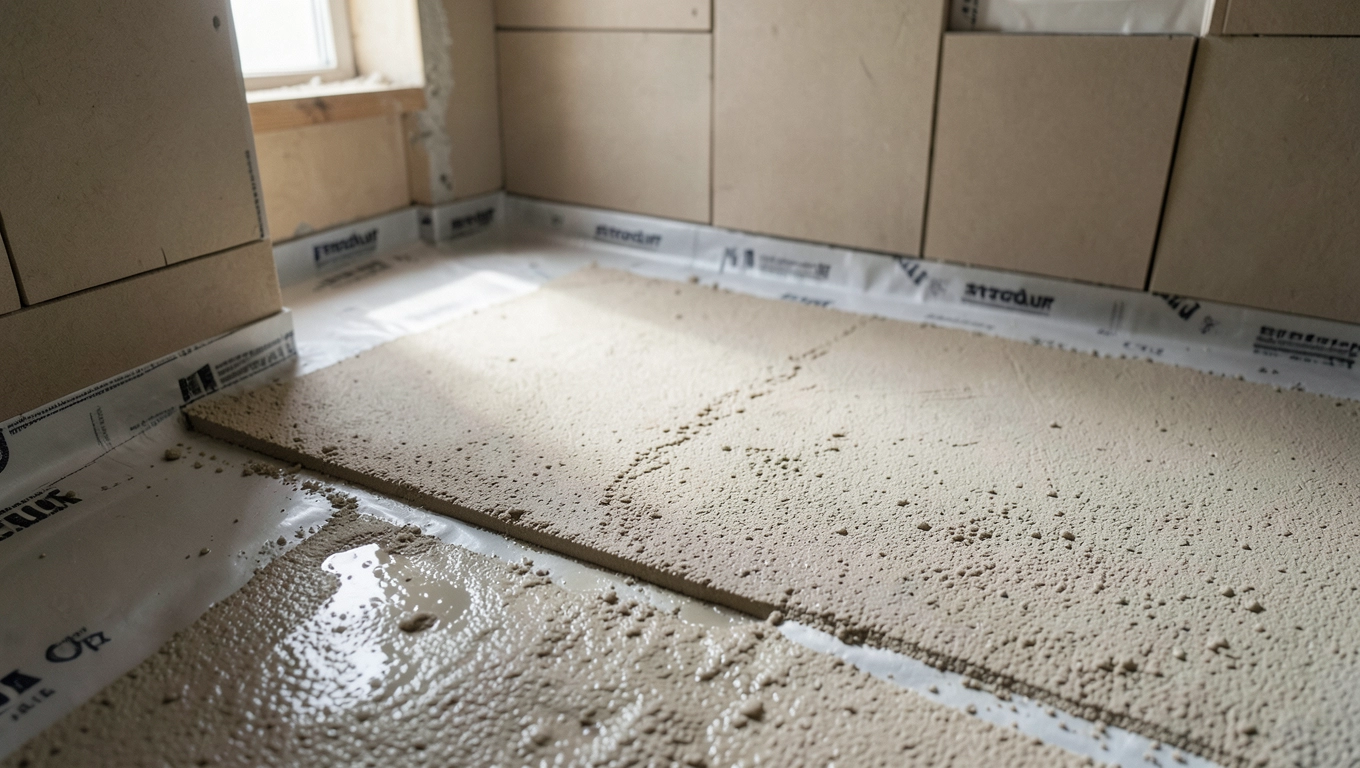

Styrodur pod wylewką i w strefach mokrych łazienek
Styrodur pod wylewką cementową lub anhydrytową pełni podwójną funkcję: izoluje termicznie i akustycznie, a jednocześnie stanowi sztywne podłoże pod posadzkę. W łazienkach kluczowe znaczenie ma jednak warstwa hydroizolacyjna pod płytkami, bo to ona chroni XPS przed długotrwałym kontaktem z wodą rozlanym na posadzce.
Schemat prawidłowego układu warstw w łazience prezentuje się następująco: płyta stropowa, gruntowanie, folia PE jako warstwa rozdzielająca, XPS o wytrzymałości ≥ 200 kPa, taśma dylatacyjna obwodowa, wylewka 4-6 cm, folia w płynie nakładana dwukrotnie (łączne zużycie 1,5 kg/m²), klej elastyczny C2TE, płytki. Folia w płynie tworzy powłokę o grubości 0,5-0,8 mm, która mostkuje rysy do 0,3 mm i wytrzymuje ciśnienie wody do 3 barów.
W strefach mokrych, takich jak kabiny prysznicowe bez brodzika, hydroizolacja musi zachodzić na ściany co najmniej 20 cm powyżej punktu poboru wody. Wokół odpływu liniowego montuje się mankiet uszczelniający z EPDM lub butylu, wtopiony w pierwszą warstwę folii. Bez tego detalu woda kapie pod płytki i po kilku latach powoduje degradację styroduru od spodu wylewki.
| Parametr | EPS | XPS |
|---|---|---|
| Nasiąkliwość długotrwała | 3-5% | 0,2-0,7% |
| Wytrzymałość na ściskanie (10% odkształcenia) | 70-200 kPa | 300-700 kPa |
| Współczynnik przewodzenia ciepła λ | 0,031-0,045 W/(m·K) | 0,029-0,036 W/(m·K) |
| Mrozoodporność (cykle mróz/odwilż) | ≤ 200 | ≥ 500 |
| Odporność na środowisko wilgotne | Niska | Wysoka |
| Stabilność wymiarowa | Umiarkowana | Bardzo dobra |
| Przybliżona cena za m² (grubość 10 cm) | 25-40 zł | 60-110 zł |
| Koszt cyklu życia 30 lat | Wyższy z powodu wymiany | Niższy, brak wymiany |
Przy wyborze XPS do łazienki warto zwrócić uwagę na klasę reakcji na ogień. Polistyren ekstrudowany bez dodatków uniepalniających osiąga klasę E, co oznacza, że w razie pożaru wydziela gęsty, toksyczny dym. W budynkach użyteczności publicznej i mieszkalnych wielorodzinnych lepiej sięgnąć po płyty klasy B-s2,d0, trudnopalne, z odpowiednimi certyfikatami.
Przed zakupem XPS sprawdź: deklarowaną wartość λ (im niższa, tym lepsza izolacyjność), klasę wytrzymałości na ściskanie (dopasowaną do obciążenia), typ krawędzi (prosta, pióro-wpust, zakładkowa) oraz dokument odniesienia do normy PN-EN 13164. Karta techniczna powinna zawierać dane dotyczące nasiąkliwości długotrwałej i współczynnika oporu dyfuzyjnego pary wodnej (μ).
| Strefa zastosowania | Rekomendowana grubość XPS | Klasa wytrzymałości |
|---|---|---|
| Fundament (ściana zewnętrzna) | 100-150 mm | 300-500 kPa |
| Cokół budynku | 80-120 mm | 200-300 kPa |
| Podłoga na gruncie | 100-150 mm | 300 kPa |
| Dach odwrócony | 120-200 mm | 500-700 kPa |
| Taras i balkon | 80-150 mm | 300-500 kPa |
| Parking podziemny (strop) | 150-200 mm | 500-700 kPa |
| Izolacja rur i instalacji | 30-50 mm | 200 kPa |
| Łazienka (pod wylewką) | 30-50 mm | 200-300 kPa |
Dach odwrócony to konstrukcja, w której hydroizolacja leży na stropie, a XPS układany jest na wierzchu jako izolacja termiczna i ochrona przed uszkodzeniami mechanicznymi oraz promieniowaniem UV. W tym układzie styrodur nie wymaga dodatkowej hydroizolacji od strony zewnętrznej; kluczowe staje się właściwe połączenie płyt z obciążeniem (żwir, płyty tarasowe, zieleń). Krawędzie typu pióro-wpust eliminują mostki termiczne na stykach i tworzą ciągłą barierę dla wody spływającej w kierunku odwodnienia.
W przypadku garaży podziemnych i parkingów wielopoziomowych XPS spełnia rolę izolacji termicznej stropu nad ostatnią kondygnacją podziemną oraz warstwy ochronnej hydroizolacji. Wytrzymałość klasy 500-700 kPa pozwala przenosić obciążenia od ruchu pojazdów i parkingów naziemnych, a zamkniętokomórkowa struktura chroni przed wnikaniem wody z roztopów i myjni.
Przy izolacji rur instalacji c.o. i c.w.u. w piwnicach i garażach wykorzystuje się płyty XPS o niewielkiej grubości, otuliny z XPS lub kształtki dopasowane do średnicy rury. Materiał zabezpiecza przed kondensacją pary wodnej na zimnych rurach i ogranicza straty ciepła w instalacji o 10-15%. W pomieszczeniach o wilgotności względnej powyżej 70% zaleca się dodatkowe owinięcie rur folią paroizolacyjną, która zapobiega migracji wilgoci w strukturę styroduru.
Decyzja o wyborze XPS zamiast EPS w strefie wilgotnej zwraca się średnio po 6-8 latach. W domu o powierzchni 120 m² z fundamentem o obwodzie 60 mb różnica w stratach ciepła przez zawilgocony EPS sięga 1800-2500 kWh rocznie, co przy obecnych cenach energii przekłada się na 1200-1700 zł rocznie. W cyklu 30-letnim koszt wymiany EPS na nowy przewyższa jednorazową inwestycję w XPS o 40-60%.
Wybierając wykonawcę hydroizolacji na styrodurze, warto zwrócić uwagę na trzy elementy: doświadczenie w pracy z konkretnym systemem (certyfikat producenta), gotowość do przedstawienia gwarancji w formie pisemnej (minimum 10 lat na hydroizolację) oraz dyspozycyjność do wykonania próby wodnej lub testu szczelności. Te trzy kryteria pozwalają odfiltrować przypadkowych fachowców od rzemieślników, którzy znają chemię i fizykę procesu.
Pobierz checklistę doboru XPS do konkretnej strefy i sprawdź swoją inwestycję jeszcze przed zakupem materiału. Dobrze dobrana izolacja to spokój na pokolenie.
Źródła danych i normy: PN-EN 13164 (Wyroby do izolacji cieplnej w budownictwie. Wyroby z polistyrenu ekstrudowanego (XPS). Specyfikacja), PN-EN 13163 (Wyroby do izolacji cieplnej w budownictwie. Wyroby ze styropianu (EPS). Specyfikacja), karty techniczne producentów XPS dostępne na stronach: ursa.pl, synthos.pl, swisspor.pl, dane klimatyczne stref przemarzania gruntu IMGW, Wytyczne ITB dotyczące izolacji fundamentów w budynkach energooszczędnych.
