Głowica RTL do ogrzewania podłogowego – jak działa i dlaczego warto ją mieć?

Jak działa głowica RTL w instalacji podłogowej?

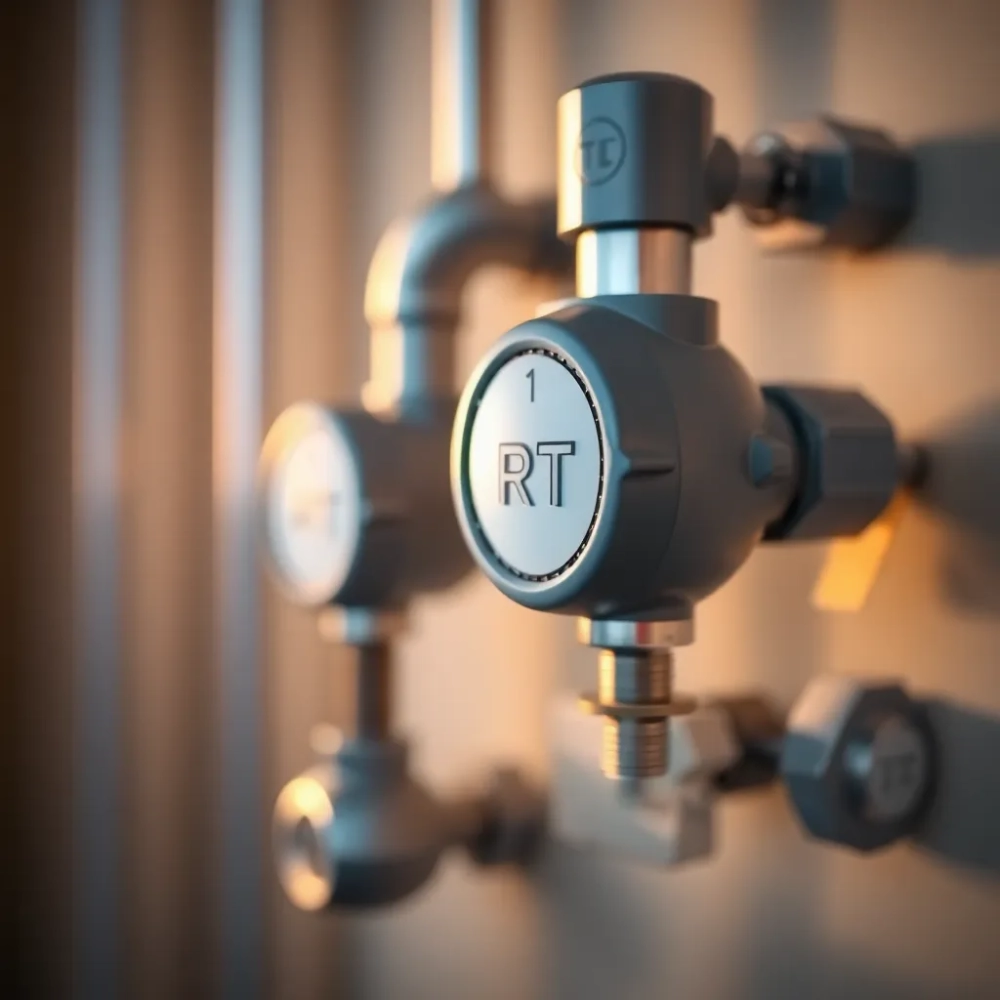

Głowica termostatyczna RTL (Return Temperature Limiter) odpowiada za jedną, precyzyjnie określoną funkcję: pilnuje temperatury wody wracającej z pętli ogrzewania podłogowego do rozdzielacza. Czujnik umieszczony w korpusie zaworu mierzy tę wartość w sposób ciągły i porównuje ją z ustawieniem wprowadzonym przez użytkownika w skali od 20 do 60°C. Przekroczenie progu powoduje stopniowe domykanie przepływu, a spadek poniżej niego otwiera zawór, utrzymując parametr w wąskim paśmie ±1-2°C.

• Jak działa głowica RTL w instalacji podłogowej?
• Montaż głowicy RTL krok po kroku
• Głowica RTL a komfort cieplny i oszczędność energii

Mechanizm działania opiera się na klasycznej zasadzie rozszerzalności cieczy. Wewntrz głowicy znajduje się mieszanina glikolu lub parafiny, która pod wpływem ciepła zwiększa objętość i popycha mieszek. Ten przenosi siłę na trzpień zaworu, regulując w ten sposób przepływ. Proces przebiega proporcjonalnie, bez skoków i szarpania temperatury w pomieszczeniu.

W instalacjach mieszanych, łączących grzejniki wysokotemperaturowe z podłogówką niskotemperaturową, głowica RTL pełni dodatkową rolę zabezpieczającą. Chroni posadzkę drewnianą lub winylową przed przekroczeniem dopuszczalnej temperatury powierzchni, która dla większości producentów parkietu wynosi 27-28°C. Bez takiego ograniczenia ryzyko paczenia się desek albo odspajania kleju rośnie z każdym sezonem grzewczym.

Skala nastawcza na pokrętle odpowiada konkretnym wartościom temperatury powrotu, a nie temperatury pokojowej. To istotne rozróżnienie, które wciąż bywa mylone przy pierwszym montażu. Pozycja „30" oznacza docelową temperaturę wody wychodzącej z pętli, a nie stopnie Celsjusza zmierzone w salonie nad podłogą.

Nowsze konstrukcje wyposażone w kapilarę zanurzoną bezpośrednio w strumieniu powrotnym reagują szybciej niż modele z czujnikiem stykowym. Różnica bywa odczuwalna w pomieszczeniach o dynamicznie zmiennym nasłonecznieniu, gdzie okno połaciowe potrafi podnieść temperaturę podłogi o kilka stopni w ciągu kwadransa.

Montaż głowicy RTL krok po kroku

Przygotowanie instalacji zaczyna się od opróżnienia fragmentu obiegu z wody, najlepiej przy użyciu zaworu spustowego na rozdzielaczu. Ciśnienie resztkowe w pętli podłogowej rzadko przekracza 1,5 bar, więc samo odkręcenie odpowietrznika wystarcza do bezpiecznego demontażu starego zaworu. Miejsce montażu powinno znajdować się na prostym odcinku rury o długości co najmniej 10 cm, z dala od kolan i trójników, aby przepływ mierzenia temperatury nie był zakłócany zawirowaniami.

Kolejny etap to nacięcie rury i osadzenie zaworu regulacyjnego z gwintem przyłączeniowym dopasowanym do średnicy (najczęściej 16x2, 17x2 lub 20x2 mm). Złączki zaciskane lub skręcane wymagają użycia dedykowanego narzędzia, które gwarantuje szczelność przy ciśnieniu roboczym 3 bar. Każde połączenie trzeba po montażu sprawdzić manometrem, poluzowanie zacisku o ułamek milimetra potrafi skutkować mikrokapilarnym wyciekiem niewidocznym gołym okiem przez tygodnie.

Głowicę termostatyczną RTL nakręca się na zawór ręcznie, bez użycia kluczy, które mogłyby uszkodzić delikatną obudowę. Kapilarę prowadzi się w uchwycie montażowym na rurze powrotnej, tak aby czujnik stykał się z metalem na odcinku minimum 5 cm. Izolacja termiczna czujnika nie jest wymagana, ale w instalacjach prowadzonych w ścianach zewnętrznych pomaga uniknąć fałszywych odczytów od strumienia zimnego powietrza.

Po napełnieniu układu wodą i odpowietrzeniu pętli przychodzi czas na pierwszą kalibrację. Pokrętło ustawia się w pozycji odpowiadającej projektowej temperaturze zasilania pomniejszonej o 5°C. Typowo dla podłogówki przy parametrach 35/28°C głowica trafia na nastawę „30", a dla systemów niskotemperaturowych 30/25°C na „27-28". W praktyce pierwszą korektę wykonuje się po 24 godzinach pracy, obserwując faktyczne temperatury podłogi termometrem kontaktowym.

Najczęstszy błąd montażowy to instalacja głowicy na zasilaniu zamiast na powrocie. Termostatyczny ogranicznik temperatury powrotnej zamontowany na rurze zasilającej zachowuje się jak klasyczna głowica grzejnikowa, tłumiąc moc całej pętli i generując wyraźne niedogrzanie. Identyfikacja tego błędu zajmuje zwykle jeden sezon grzewczy, w trakcie którego rachunki za energię rosną, a komfort cieplny spada.

Głowica RTL a komfort cieplny i oszczędność energii

Precyzyjne utrzymywanie temperatury wody powrotnej przekłada się bezpośrednio na stabilność gradientu pionowego w pomieszczeniu. Gdy pętla pracuje w wąskim paśmie 28-30°C, różnica między powietrzem przy podłodze a tym przy suficie mieści się w granicach 1-2°C, co odpowiada zaleceniom normy PN-EN ISO 7730 dotyczącej komfortu termicznego. Przy pracy bez ograniczenia gradient sięga nieraz 4-5°C, a stopy odczuwają dyskomfort mimo „ciepłego" powietrza w pokoju.

Oszczędność energii wynika z fizycznej zależności: im niższa średnia temperatura czynnika grzewczego, tym mniejsze straty przesyłowe w rurach i mniejsze zapotrzebowanie kotła. Redukcja temperatury wody o 5°C w stosunku do klasycznego ustawienia 40°C obniża zużycie gazu lub prądu o 8-12% w skali sezonu. W domu 150 m² z podłogówką na całej powierzchni daje to różnicę rzędu 800-1500 zł rocznie, zależnie od ceny nośnika energii.

Głowica RTL wpływa także na trwałość posadzki. Drewno i winyl mają producenta określoną maksymalną temperaturę eksploatacji, najczęściej 27-28°C. Przegrzewanie o 3-4°C skraca żywotność kleju i powoduje mikropęknięcia w warstwie lakieru. Koszt wymiany parkietu w salonie potrafi przewyższyć roczny rachunek za ogrzewanie, więc ogranicznik zwraca się już w pierwszych latach użytkowania.

W budynkach z rekuperacją lub klimatyzacją kanałową głowica współpracuje z systemem wentylacji w sposób pośredni, ale wyraźny. Niższa temperatura podłogi zmniejsza konwekcję, co przekłada się na mniejszą intensywność wymiany powietrza potrzebnej do zachowania tej samej jakości powietrza. Centrale wentylacyjne mogą pracować na niższym biegu, a ich wentylatory pobierają mniej prądu.

Regulacja pogodowa z wykorzystaniem głowicy RTL daje najlepsze efekty w połączeniu z siłownikami termoelektrycznymi na rozdzielaczu. Głowica ogranicza temperaturę w pojedynczej pętli, a siłownik steruje jej włączeniem w zależności od potrzeb konkretnego pomieszczenia. Takie połączenie pozwala wyłączyć nieobecne strefy (sypialnie w dzień, salon w nocy), uzyskując dodatkowe 10-15% oszczędności bez utraty komfortu.

Kiedy głowica RTL nie wystarczy

Instalacje o powierzchni powyżej 20 m² w jednej pętli wymagają aktywnego sterowania pompą i zaworem mieszającym. Głowica RTL ogranicza jedynie temperaturę w pojedynczej gałęzi, nie wpływając na dynamikę przepływu w całym rozdzielaczu. Przy dużych obiegach bezwładność cieplna rośnie, a czas reakcji na zmianę nastawy wydłuża się do kilkudziesięciu minut.

Systemy z pompą ciepła pracującą na niskich parametrach 30/25°C rzadko potrzebują ogranicznika powrotu. Różnica między zasilaniem a powrotem wynosi w nich 3-5°C, a samo źródło ciepła nie pozwala na przegrzanie. Montaż głowicy RTL w takiej konfiguracji dodaje niepotrzebny opór hydrauliczny i obniża wydajność sprężarki o 1-2%.

W remontach budynków zabytkowych z instalacją żeliwną i posadzkami na legarach głowica RTL bywa niewystarczająca. Drewniane stropy mają ograniczoną nośność (zwykle 80-150 kg/m²) i nie pozwalają na dodatkowe obciążenie wylewką z ogrzewaniem podłogowym. W takich przypadkach ogrzewanie powierzchniowe wymaga projektu indywidualnego zatwierdzanego przez konserwatora, a głowica termostatyczna schodzi na dalszy plan wobec ograniczeń konstrukcyjnych.

Normy i regulacje

Projektowanie instalacji ogrzewania podłogowego w Polsce opiera się na normie PN-EN 1264, określającej maksymalne temperatury powierzchni podłogi (29°C w strefach stałego pobytu, 33°C w strefach brzegowych i 35°C w łazienkach). Głowica RTL jako element regulacyjny podlega normie PN-EN 215 dotyczącej zaworów termostatycznych, choć jej rola różni się od klasycznej głowicy grzejnikowej.

Rozporządzenie Ministra Infrastruktury z 2002 roku (z późniejszymi zmianami) w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, nakłada obowiązek stosowania elementów umożliwiających indywidualną regulację temperatury w poszczególnych pomieszczeniach. Głowica RTL spełnia ten wymóg w połączeniu z siłownikami na rozdzielaczu.

Źródła danych: PN-EN 1264 (norma dotycząca ogrzewania podłogowego), PN-EN ISO 7730 (komfort termiczny), Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (isap.sejm.gov.pl), katalogi techniczne producentów zaworów termostatycznych.
