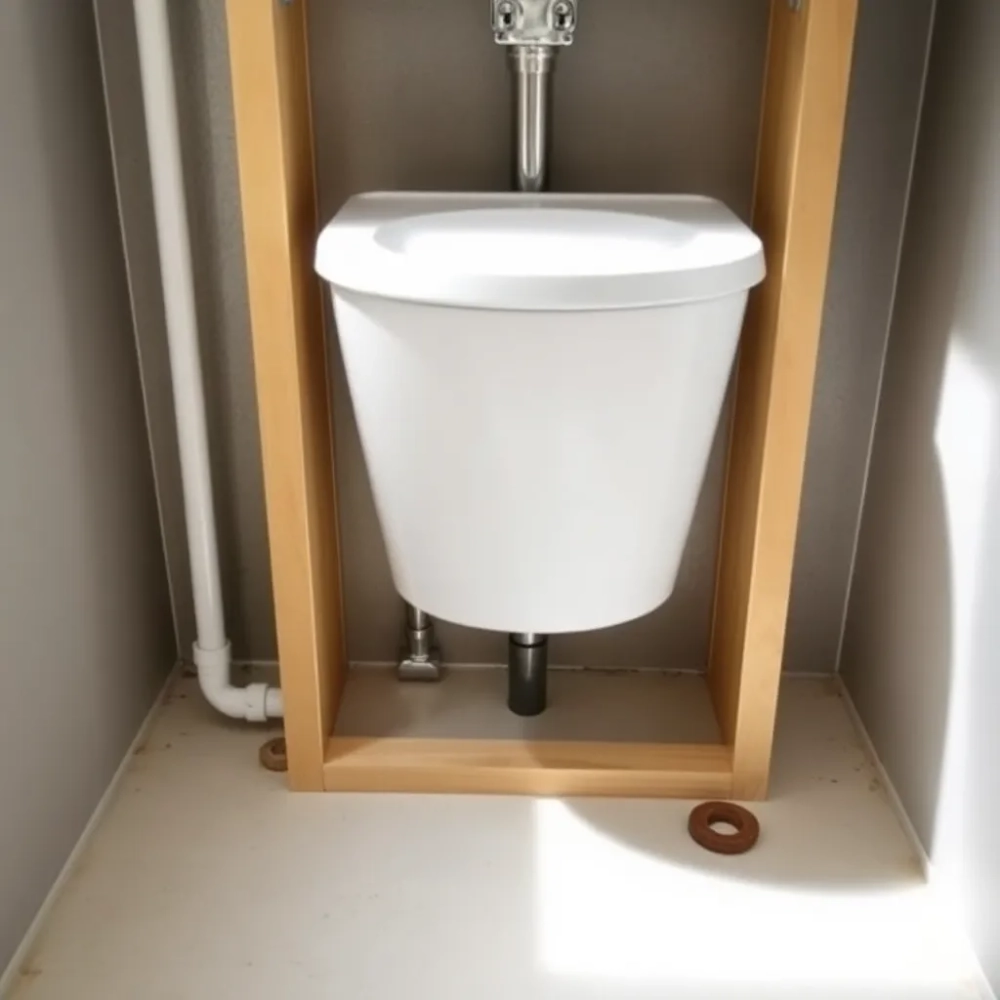

Stelaż Geberit przed czy po wylewce? Sprawdź, kiedy montować

Stelaż Geberit przed czy po wylewkach to pytanie elektryzuje każdego, kto staje przed ekipą budowlaną z gotowym projektem łazienki w ręku. Źle ustaloną kolejnością można narazić się kucie świeżo położonych płytek, przesuwanie pionu kanalizacyjnego albo nierówne spłukiwanie przez lata. Ten artykuł prowadzi przez oba scenariusze: nową budowę, gdzie decyzję podejmuje się na etapie surowych posadzek, oraz remont, gdy wylewka już schnie i trzeba działać chirurgicznie.

• Stelaż Geberit przed czy po wylewkach logika technologii
• Montaż stelaża Geberit przed wylewką krok po kroku
• Stelaż Geberit po wylewce kiedy to jedyne wyjście
• Wysokość stelaża WC a grubość wylewki w łazience
• Kiedy wezwać fachowca z uprawnieniami
• Najczęstsze pytania inwestorów
• Dobór stelaża a typ ściany
• Akustyka i izolacja akustyczna ściany ze stelażem

Stelaż Geberit przed czy po wylewkach logika technologii

Stelaż podtynkowy WC to samonośna rama nośna ze stali ocynkowanej o grubości ścianki 2-3 mm, w której osadzono spłuczkę o pojemności 3 lub 6 litrów oraz mechanizm spustowy. Wewnątrz ramy biegną profile montażowe z otworami co 2,5 cm, pozwalające na precyzyjne ustawienie wysokości, głębokości i odległości miski od ściany standardowo to 18, 20 lub 23 cm.

W Polsce obowiązuje norma PN-EN 14055, która klasyfikuje te ramy na dwie kategorie. Pierwsza, do zabudowy ciężkiej (z ang. in-wall), oznacza, że stelaż kotwi się bezpośrednio w konstrukcję budynku nogi zatapia się w jastrychu, a górę obmurowuje się bloczkami lub obudowuje podwójną płytą gipsowo-kartonową o łącznej grubości 25 mm. Druga, do zabudowy lekkiej (in-front-of-wall), stawiana jest na gotowej posadzce jak mebel i jedynie zawieszana na ścianie tu kluczowy jest dostęp do rewizji od przodu przez przycisk.

Wiedząc to, odpowiedź na pytanie „kiedy montować" staje się oczywista: stelaż do zabudowy ciężkiej wymaga cofnięcia się do etapu prac mokrych, czyli montażu PRZED wylewką. Z kolei wersja do zabudowy lekkiej może poczekać montuje się ją PO wylewce, gdy znamy już realną wysokość zero gotowej posadzki z płytkami.

Dwa warianty zestawienie parametrów

Montaż stelaża Geberit przed wylewką krok po kroku

Prace zaczynają się od naniesienia osi miski na ścianę najczęściej laserem krzyżowym, rzadziej zwykłą poziomicą 1,5 m. Oś wyznacza środek rury odpływowej DN 110, która powinna mieć spadek co najmniej 2% w kierunku pionu ta wartość wynika z prawa grawitacji dla ścieków bez ciśnienia i zapobiega cofaniu się nieczystości przy intensywnym spłukiwaniu.

Po wyznaczeniu punktu rama mocowana jest do ściany za pomocą kołków ramowych 10×80 mm wkręcanych w co trzeci otwór profilu. Nogi stelaża (z regulacją 0-20 cm, np. w modelach serii Duofix) ustawia się na tak zwany poziom minus jeden, czyli 5-8 cm poniżej planowanej górnej krawędzi posadzki finalnej. Dlaczego akurat tyle? Warstwa płytek z klejem to zwykle 1,5-2 cm, sama wylewka anhydrytowa lub cementowa 4-6 cm, a pod nią ewentualna folia i styropian akustyczny.

Następnie podłącza się wodę zimną do zaworu kątowego 1/2 cala, zachowując odległość 23 cm od osi miski tak, by późniejsze przyłącze elastyczne nie napinało się. Kanalizację łączy się z odpływem stelaża kolanem 90° o średnicy DN 90, które skraca się do potrzebnej długości rurą PCV-U. Połączenie smaruje się pastą poślizgową, nie silikonem silikon po latach twardnieje i pęka.

Kiedy rama stoi stabilnie, obsypuje się ją jastrychem na pełną wysokość nóżki i wygładza packą. To właśnie ten moment decyduje, że stelaż pozostaje nieruchomo przez dekady: beton wlewny wokół stóp ramy tworzy blokadę mechaniczną, której nie da się porównać z żadnym kołkiem rozporowym.

Wylewkę wylewa się do poziomu znacznika laserowego, pozostawiając 2 mm luzu, by potem nie trzeba było kuć. Progi przy drzwiach wycina się szlifierką kątową z tarczą diamentową to jedyny etap, gdzie może pojawić się pył, więc ekipa osłania wcześniej kanały wentylacyjne folią malarską.

Stelaż Geberit po wylewce kiedy to jedyne wyjście

Remont łazienki w mieszkaniu z wielkiej płyty to scena, w której kucie wylewki oznaczałoby tygodnie hałasu i konieczność uzgadniania z administracją. Stelaż do zabudowy lekkiej pozwala ominąć ten problem montuje się go na gotowej posadzce, a obudowa staje się częścią nowej ściany kartonowo-gipsowej.

Cały proces trwa jeden dzień roboczy. Najpierw ustawia się ramę 5-10 cm od ściany nośnej, bloki regulacyjne kręci się na żądaną wysokość, a kołki szybkiego montażu wbija w otwory montażowe. Sprawdza się pion i poziom po obu osiach tolerancja odchylenia to maksymalnie 1 mm na metr, bo przy misce odchylonej o 3 mm woda przy spłukiwaniem rozpryskuje się po desce.

Podłączenie kanalizacji odbywa się tu przez elastyczny adapter falisty DN 90, który kompensuje drobne niedokładności osiowania. Adaptacja do starego odpływu żeliwnego wymaga zastosowania złączki przejściowej żeliwo-PCV, smarowanej pastą grafitową zwykły silikon sanitarny nie wytrzyma ruchów termicznych rury.

Po podłączeniu wody rama obudowywana jest profilami CW 50 z wypełnieniem wełną mineralną 5 cm i podwójną płytą g-k wodoodporną H2 każda po 12,5 mm łącznie 25 mm. Brak wełny mineralnej to grzech budżetowy, bo próżnia w ściance działa jak bęben i wzmacnia odgłos spłukiwania, co w nocy bywa uciążliwe.

Na koniec kładzie się przycisk spłukujący, zdejmując przedtem folię ochronną z ramki. Wielu producentów wymaga do tego kluczyka serwisowego dołączonego do zestawu bez niego nie otworzy się okna rewizyjnego przez lata bez kucia.

Wysokość stelaża WC a grubość wylewki w łazience

Sercem sprawy jest wysokość 40 cm od gotowej posadzki do górnej krawędzi miski, zgodna z rozporządzeniem Ministra Infrastruktury z 2002 roku w sprawie warunków technicznych budynków. Osoby wysokie (powyżej 185 cm) mogą podnieść miskę o kolejne 5 cm, ale wymaga to zamówienia stelaża ze spłuczką podwyższoną serie takie jak Duofix H112 mają w nazwie właśnie wartość przesunięcia.

Grubość wylewki sama w sobie rzadko przekracza 8 cm w typowej łazience. Składa się na nią 3-5 cm jastrychu cementowego lub anhydrytowego, 1-2 cm warstwy kleju z płytkami oraz opcjonalnie 5-10 mm maty akustycznej. Przy ogrzewaniu podłogowym dochodzi jeszcze rura PEX-AL 16 mm z wylewką 4,5 cm nad nią wtedy regulacja nóżek stelaża sięga granicy.

W praktyce najczęstszy błąd polega na mierzeniu wysokości od świeżo wylanego jastrychu zamiast od docelowej posadzki. Powstaje wtedy miska zawieszona 2-3 cm za nisko dorosły użytkownik musi wówczas lekko kucać, co przy codziennym użytkowaniu męczy kolana. Rozwiązanie jest jedno: ołówek stolarski przykładany do markera laserowego ustawionego na poziomie gotowej podłogi, z marginesem 2 mm na klej.

Drugą kwestią jest spadek rury kanalizacyjnej minimum 2% w kierunku pionu oznacza 2 cm opadu na każdy metr bieżący rury DN 110. Mniejszy spadek powoduje, że woda stoi w syfonie i cuchnie, większy niż 3% że syfon się sam wysysa i od drobnych owadów ciągnie nieprzyjemny zapach.

Najczęstsze błędy montażowe i ich skutki

• Brak rewizji okienko serwisowe zasłonięte kafelkami to wyrok: awaria zaworu napełniającego oznacza kucie dwudziestu centymetrów ściany.
• Połać g-k bez wzmocnienia pojedyncza płyta 12,5 mm ugina się pod ciężarem osoby opierającej się o miskę i pęka przy śrubach.
• Zbyt krótkie śruby mocujące miskę do ramy oryginalne mają długość 80 mm; zamienniki 60 mm nie trzymają ceramiki i kiwają się po roku.
• Pomijanie pasty poślizgowej przy kanalizacji połączenie „na sucho" po dwóch latach zaczyna przeciekać przy intensywnym użytkowaniu.
• Mocowanie stelaża do ściany g-k bezpośrednio każda ściana kartonowo-gipsowa musi być wzmocniona profilem UA lub drewnianą belką w miejscu montażu.

Samodzielny montaż ramy podtynkowej bez uprawnień hydraulicznych może unieważnić gwarancję producenta producenci wymagają pieczątki instalatora z numerem SEP na karcie gwarancyjnej, zwłaszcza w segmencie premium.

Kiedy wezwać fachowca z uprawnieniami

Modyfikacja pionu kanalizacyjnego wymaga zgłoszenia do spółdzielni lub wspólnoty, a w domach jednorodzinnych uzgodnienia z kierownikiem budowy. Przesunięcie pionu o więcej niż 1,5 m narusza schemat wentylacji i może skutkować cofaniem się ścieków z mieszkań sąsiadów fizyka zjawiska jest prosta: przy słabym ciągu wentylacyjnym zmiana ciśnienia w rurze zasysa wodę z najbliższego syfonu.

Poziomowanie bez doświadczenia bywa zdradliwe, bo bąbelek poziomicy 60 cm pokazuje zgodność do milimetra, a w rzeczywistości rama bywa skrzywiona w drugiej osi. Laser liniowy z funkcją pionu rozwiązuje sprawę szybciej i taniej niż przekładanie nóżek pięć razy.

Brak projektu instalacji sanitarnej przy zakupie mieszkania w stanie deweloperskim to sytuacja bez wyjścia wtedy warto zamówić projekt wykonawczy u projektanta z uprawnieniami, koszt 1500-2500 zł, który zwraca się przy pierwszej poważnej naprawie.

Checklisty przy montażu stelaża

Przed zakupem stelaża

• Pomiar szerokości przestrzeni między ścianami (minimum 50 cm dla standardu)
• Sprawdzenie materiału ściany nośnej cegła pełna, beton komórkowy czy pustaki ceramiczne
• Projekt instalacji sanitarnej z zaznaczonym spadkiem odpływu
• Decyzja o lokalizacji przycisku przednim lub górnym dla niskich zabudów

Przed montażem

• Narzędzia: wiertarka udarowa z kompletem wierteł 8, 10, 12 mm
• Poziomica laserowa lub 1,5 m, klucz nastawny 17 mm, nożyce do rur PCV
• Kołki ramowe 10×100 mm w ilości minimum 8 sztuk
• Zawór kątowy 1/2 cala z filtrem siatkowym (zapobiega osadzaniu kamienia)

Po montażu

• Test szczelności napełnienie spłuczki 3 razy z rzędu, obserwacja przyłączy
• Ustawienie ilości wody spłukującej 6 lub 3 litry (przełącznik na zaworze spustowym)
• Kontrola poziomu po 24 godzinach od zaschnięcia kleju do płytek
• Ustawienie czasu napełniania domyślnie 30 sekund, optymalnie 18-22 sekundy

Przy wyborze przycisku spłukującego warto zwrócić uwagę na system dwudzielny pełne 6 litrów i ekonomiczne 3 litry. Rocznie jeden dom oszczędza w ten sposób około 12 000 litrów wody, co przy taryfie warszawskiej zwraca się w 3-4 lata.

Najczęstsze pytania inwestorów

Czy można montować stelaż podtynkowy samodzielnie?

Prawnie tak, jeśli nie narusza się instalacji wspólnych. Praktycznie samodzielny montaż wymaga precyzji porównywalnej z ustawianiem drzwi tarasowych milimetrowe odchylenia odbijają się na komforcie przez lata. Osoba bez doświadczenia hydraulicznego powinna przynajmniej nadzorować pracę fachowca, sprawdzając poziom po każdym etapie.

Jak dobrać wysokość, gdy w domu są wysocy domownicy?

Miska standardowo montowana jest na 40 cm, ale podwyższenie do 45 cm jest wygodniejsze dla osób powyżej 185 cm. Wymaga to stelaża z większym rozstawem nóżek, dostępnego w katalogach pod symbolem „H" z odpowiednią wartością przesunięcia. Taki drobny zabieg znacząco zmniejsza obciążenie kolan przy codziennym użytkowaniu.

Czy stelaż do zabudowy lekkiej utrzyma ciężką osobę?

Certyfikowane ramy stalowe przenoszą obciążenie do 400 kg statycznie to wynik badań zgodnie z normą PN-EN 997. Warunkiem jest prawidłowe kotwienie w ścianie nośnej montaż wyłącznie na płycie g-k wymaga dodatkowego wzmocnienia profilem UA lub drewnianą belką sosnową 50×100 mm.

Co zrobić, gdy rura kanalizacyjna jest za wysoko?

Najprostsze rozwiązanie to zastosowanie pompy sanitarno-grzebietowej rozdrabniającej, ale w łazienkach prywatnych stosuje się ją rzadko ze względu na koszt 1800-2500 zł. Alternatywą jest kucie wylewki i pogłębienie posadzki o 3-4 cm, co pozwala schować dodatkowe kolano PCV. W nowym domu lepiej zaplanować lokalizację stelaża od razu, unikając sytuacji, w której trzeba kombinować z poziomami.

Ile trwa gwarancja na stelaż?

Producenci z segmentu premium oferują 10 lat gwarancji na ramę i 5 lat na mechanizm spłukujący. Warunkiem jest montaż przez instalatora z numerem SEP oraz coroczne przeglądy serwisowe potwierdzane w karcie gwarancyjnej. Bez pieczątki gwarancja bywa honorowana tylko na ramę, nie na elementy ruchome.

Dobór stelaża a typ ściany

Ściana murowana z cegły pełnej pozwala na każdy wariant montażu, łącznie z wmurowaniem stelaża w ścianę. Beton komórkowy o gęstości 600 kg/m³ wymaga kołków ramowych 12×120 mm i minimum czterech punktów kotwienia, bo przy mniejszej liczbie kołków rama kołysze się pod obciążeniem. Pustaki ceramiczne typu Porotherm z pionowymi kanałami wymagają użycia kołków do pustków z koszulką zwykłe kołki szybkiego montażu wyrywają się po kilku miesiącach.

Ściany szkieletowe z drewna lub stali to osobna kategoria tu stelaż mocowany jest bezpośrednio do słupków 50×150 mm rozstawionych co 60 cm, bez kołków. Przy rozstawie 40 cm ściana potrafi utrzymać nawet cięższą miskę bidetową ta ostatnia wymaga jednak osobnego stelaża ze względu na dodatkowe przyłącze wody ciepłej.

Ściana kartonowo-gipsowa o profilu CW 75 to obudowa stelaża, nigdy jego podpora. Rama musi być zamocowana w ścianie nośnej przez tę obudowę kołki przechodzą przez płytę g-k i trafiają w mur za nią. Próba powieszenia ramy wyłącznie na profilu CW kończy się poluzowaniem po kilku miesiącach intensywnego użytkowania.

Akustyka i izolacja akustyczna ściany ze stelażem

Mata akustyczna z wełny mineralnej 5 cm (gęstość 40 kg/m³) obniża poziom hałasu spłukiwania o 10-12 dB to różnica między rozmową a szeptem. Bez wełny dźwięk niesie się jak w bębnie i bywa słyszalny w sypialni. W łazienkach hotelowych stosuje się dodatkowo profile CW z podkładkami antywibracyjnymi EPDM, co obniża emisję kolejne 4-6 dB.

Przy drzwiach między łazienką a sypialnią warto zadbać o próg z uszczelką opadającą szczelina 5 mm przy progu to utrata kolejnych 8 dB izolacyjności. To zabieg kosztujący 200-400 zł za drzwi, a komfort akustyczny różni się jak dzień i noc.

Norma PN-B-02151-3 z 2015 roku wprowadza dla budynków mieszkalnych wymóg izolacyjności akustycznej 30 dB między łazienką a sypialnią. Stelaż z wełną i podwójną płytą g-k spełnia tę normę z zapasem, więc warto ją kontrolować miernikiem przy odbiorze mieszkania od dewelopera.

Stelaż Geberit przed czy po wylewkach zależy od jednego: czy zaczynamy od zera, czy remontujemy gotową łazienkę. W nowej budowie zdecydowanie przed wylewką, wariant ciężki, nogi zabetonowane. W remoncie po wylewce, wariant lekki, szybki montaż na kołkach. W obu przypadkach liczy się precyzja pomiarów, spadek kanalizacji 2%, wysokość 40 cm od gotowej posadzki i podwójna płyta g-k wodoodporna.

Źródła: PN-EN 14055 (zbiorniki spłukujące do misek ustępowych), PN-EN 997 (miski ustępowe z integralnym sedesem), Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, PN-B-02151-3 (ochrona przed hałasem w budynkach), dane katalogowe producentów systemów podtynkowych, strona internetowa prezentująca normy związków normalizacyjnych: www.pkn.pl
