Zgrzewanie papy na chudziaku – poradnik krok po kroku

Błędy popełnione przy izolacji chudziaka ujawniają się z reguły wtedy, gdy podłoga jest już wylana, ścianki działowe stoją, a koszt naprawy wielokrotnie przekracza oszczędność uzyskaną przez skrócenie robót o jeden dzień. Papa termozgrzewalna przyklejona bez gruntowania, ułożona w wilgotny poranek albo po prostu ze zbyt wąskim zakładem potrafi przez lata przepuszczać kapilarne zawilgocenie tak dyskretnie, że właściciel szuka przyczyny w instalacji sanitarnej, nie pod posadzką. Stawka jest więc konkretna i właśnie ona sprawia, że szczegóły techniczne, które przy innych robotach bywają opcjonalne, tutaj decydują o tym, czy izolacja naprawdę działa przez dekady.

• Przygotowanie podłoża chudziaka przed zgrzewaniem
• Technika poprawnego zgrzewania papy
• Optymalne warunki atmosferyczne podczas zgrzewania
• Najczęstsze błędy i ich unikanie
• Zgrzewanie papy na chudziaku pytania i odpowiedzi

Przygotowanie podłoża chudziaka przed zgrzewaniem

Chudziak szczupła warstwa betonu klasy C8/10 lub C12/15 układana jako podkład pod właściwą posadzkę ma powierzchnię pozornie twardą, lecz w rzeczywistości porowatą i pylącą. Pył cementowy tworzy na górnej warstwie słabo związaną powłokę, której siła adhezji do asfaltu wynosi ułamek wytrzymałości samego betonu. Oznacza to, że papa może sprawiać wrażenie przyczepionej, ale przy obciążeniu odrywa się razem z kurzem, a nie z podłożem. Przed przystąpieniem do zgrzewania całą powierzchnię oczyszcza się mechanicznie szczotką stalową lub tarczą diamentową osadzoną na szlifierce, a plamy oleju lub środka antyadhezyjnego usuwa się odtłuszczaczem na bazie rozpuszczalnika.

Po oczyszczeniu podłoże gruntuje się rozcieńczonym roztworem asfaltowym, tzw. primerem. Substancja ta przenika w otwarte pory betonu i polimeryzuje, tworząc chemicznie aktywną warstwę, z którą stopiony asfalt papy wiąże się podczas zgrzewania na poziomie molekularnym nie tylko mechanicznie. Ilość primeru powinna wynosić 100-200 g/m², co odpowiada jednemu równomiernemu nałożeniu wałkiem o krótkim włosiu. Primer musi całkowicie wyschnąć w zależności od temperatury zajmuje to od 1 do 4 godzin bo próba zgrzewania na jeszcze mokrym gruncie kończy się odrywaniem papy przy pierwszym większym obciążeniu termicznym.

Wilgotność samego betonu to oddzielna kwestia i jeden z najczęściej pomijanych parametrów przy zgrzewaniu papy na chudziaku. Świeżo wylany podkład oddaje wilgoć przez kilka tygodni; zanim osiągnie wilgotność resztkową poniżej 4%, papa zgrzana na nim uwięzi parę wodną w przestrzeni między izolacją a betonem. Uwięziona para tworzy mikropęcherze, które stopniowo rozsadzają zgrzewy szczególnie agresywnie w obrębie zakładów, gdzie warstwy asfaltu pracują pod wyższym naprężeniem termicznym. Szybki test polega na przyklejeniu taśmą kawałka folii polietylenowej o wymiarach 50×50 cm i sprawdzeniu po 24 godzinach, czy pod folią pojawia się kondensacja.

Zobacz także Papa termozgrzewalna na chudziak

Folia budowlana to materiał, który na etapie przygotowania placu budowy może pełnić wyłącznie rolę tymczasowej przekładki chroniącej styropian przed zabrudzeniem. Jako samodzielna izolacja pozioma chudziaka nie spełnia żadnej sensownej funkcji zgrzewanie jej nie jest możliwe, a zakłady układane na sucho pozostają nieszczelne. Jedynym materiałem gwarantującym trwałą szczelność jest papa termozgrzewalna ułożona zgodnie ze sztuką.

Równość podłoża ma wpływ, który łatwo zbagatelizować, a który przez całą późniejszą eksploatację daje o sobie znać. Papa układana na wybojach tworzy naprężenia punktowe miejsca uniesione przez wypukłości lub wygięte nad wgłębieniami nie przylegają do betonu na całej powierzchni i po kilku cyklach termicznych zaczynają się odklejać. Odchylenie płaszczyzny chudziaka nie powinno przekraczać 5 mm pod dwumetrową łatą; nierówności większe wypełnia się zaprawą wyrównawczą i ponownie gruntuje po jej całkowitym stwardnieniu.

Dobór właściwej papy zamyka przygotowania od strony materiałowej. Papa termozgrzewalna dostępna jest w wersjach z osnową poliestrową i z osnową z włókna szklanego i ta różnica ma realne konsekwencje. Osnowa poliestrowa osiąga wydłużenie przy zerwaniu rzędu 40-50%, co pozwala izolacji absorbować mikropęknięcia betonu i niewielkie osiadania fundamentów bez utraty szczelności. Osnowa szklana, choć sztywniejsza i tańsza, nie toleruje odkształceń plastycznych i przy nawet drobnym przemieszczeniu podłoża pęka wzdłuż linii naprężeń, tworząc kapilarne szczeliny niewidoczne gołym okiem.

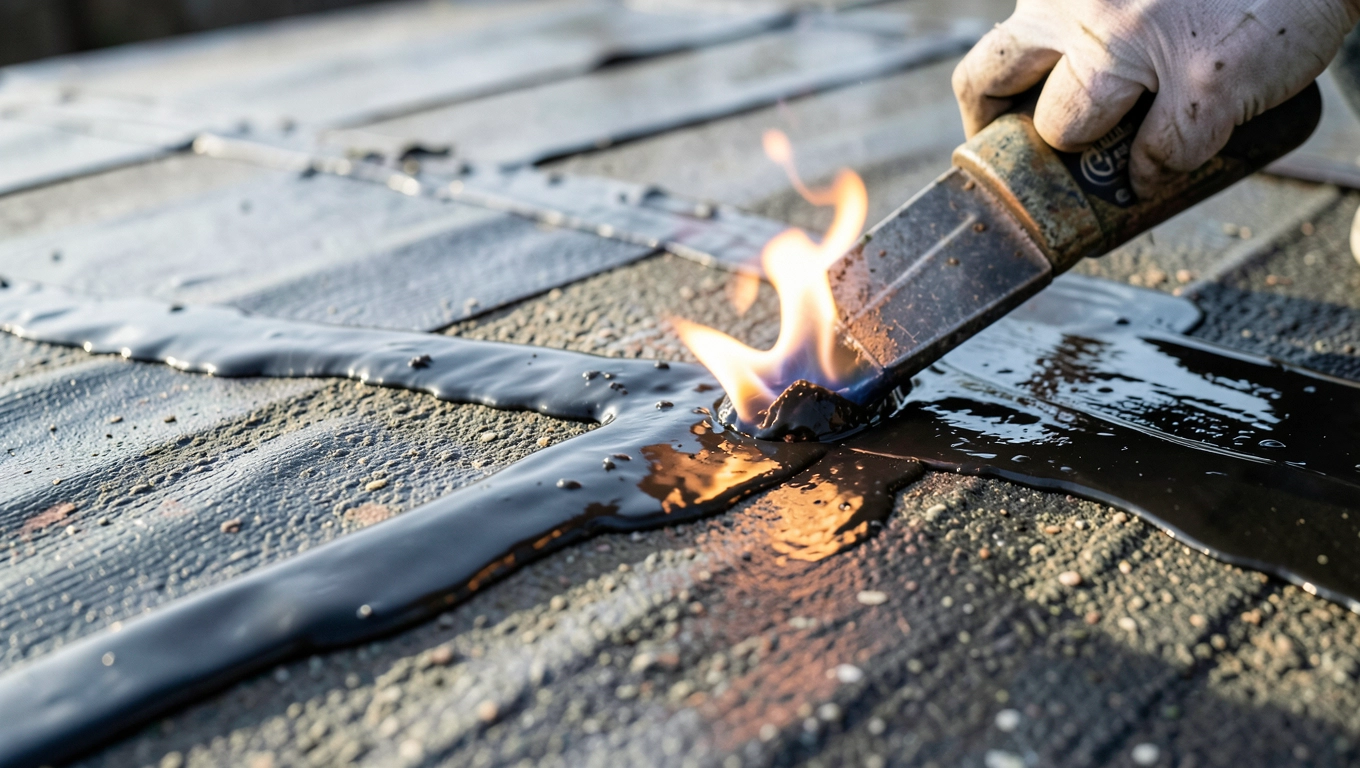

Technika poprawnego zgrzewania papy

Zgrzewanie papy na chudziaku różni się od krycia dachu jedną zasadniczą kwestią: tu papa musi być trwale związana z podłożem na całej powierzchni, nie tylko na zakładach. Luźno ułożona nawet z doskonałymi zakładami zachowuje się jak membrana balonowa: przy różnicy ciśnień między gruntem a wnętrzem budynku unosi się, a naprężenia skupiają się właśnie w zakładach i przy przejściach przez ściany. Palnik gazowy z regulacją płomienia prowadzi się ruchem wahadłowym, równomiernie nagrzewając zarówno spodnią powierzchnię rolki, jak i zagruntowane podłoże oba materiały muszą osiągnąć temperaturę ok. 160-180°C, aby asfalt stał się wystarczająco plastyczny do trwałego połączenia.

Technika „trójkąta ognia" polega na tym, że płomień skierowany jest w punkt styku odwijanej rolki z podłożem, a nie w samą papę od góry. Dzięki temu stopiony asfalt wypływa spod krawędzi rolki cienkim wałeczkiem, który po dociśnięciu i schłodzeniu tworzy szczelną spoinę. Zbyt powolne prowadzenie palnika przegrzewa asfalt traci elastyczność i staje się kruchy po stężeniu; zbyt szybkie pozostawia zgrzew niedotopiony, podatny na rozwarstwienie przy pierwszym przemarzaniu. Prawidłowe tempo to orientacyjnie 3-5 metrów bieżących na minutę, choć zależy ono od grubości papy i temperatury otoczenia.

Zakłady wzdłużne między sąsiednimi pasami papy wynoszą minimum 10 cm, zakłady poprzeczne minimum 15 cm. Ta różnica nie jest przypadkowa: zakład poprzeczny przecina prostopadle kierunek spływu ewentualnej wody i musi tworzyć solidniejszą przeszkodę. Spoiny poprzecznych zakładów w sąsiednich rzędach przesuwa się względem siebie o co najmniej 50 cm, aby uniknąć sytuacji, w której kilka nakładających się spoin leży w jednej linii takie skupisko tworzy strefę koncentracji naprężeń, szczególnie podatną na odrywanie przy osiadaniu budynku.

Połączenie papy z izolacją poziomą ścian fundamentowych to miejsce, gdzie cały system izolacji staje się faktycznie szczelny albo wyłącznie pozornie szczelny. Brak ciągłości między izolacją posadzki a izolacją ściany fundamentowej tworzy mostek wilgociowy kapilarnie aktywną szczelinę, przez którą woda gruntowa pnie się wzdłuż styku beton-ściana. Opaska z dodatkowego pasa papy, zgrzewana na gorąco z obu stron narożnika, fizycznie eliminuje tę szczelinę i przenosi naprężenia przy osiadaniu budynku na większą powierzchnię, zamiast skupiać je w jednym punkcie.

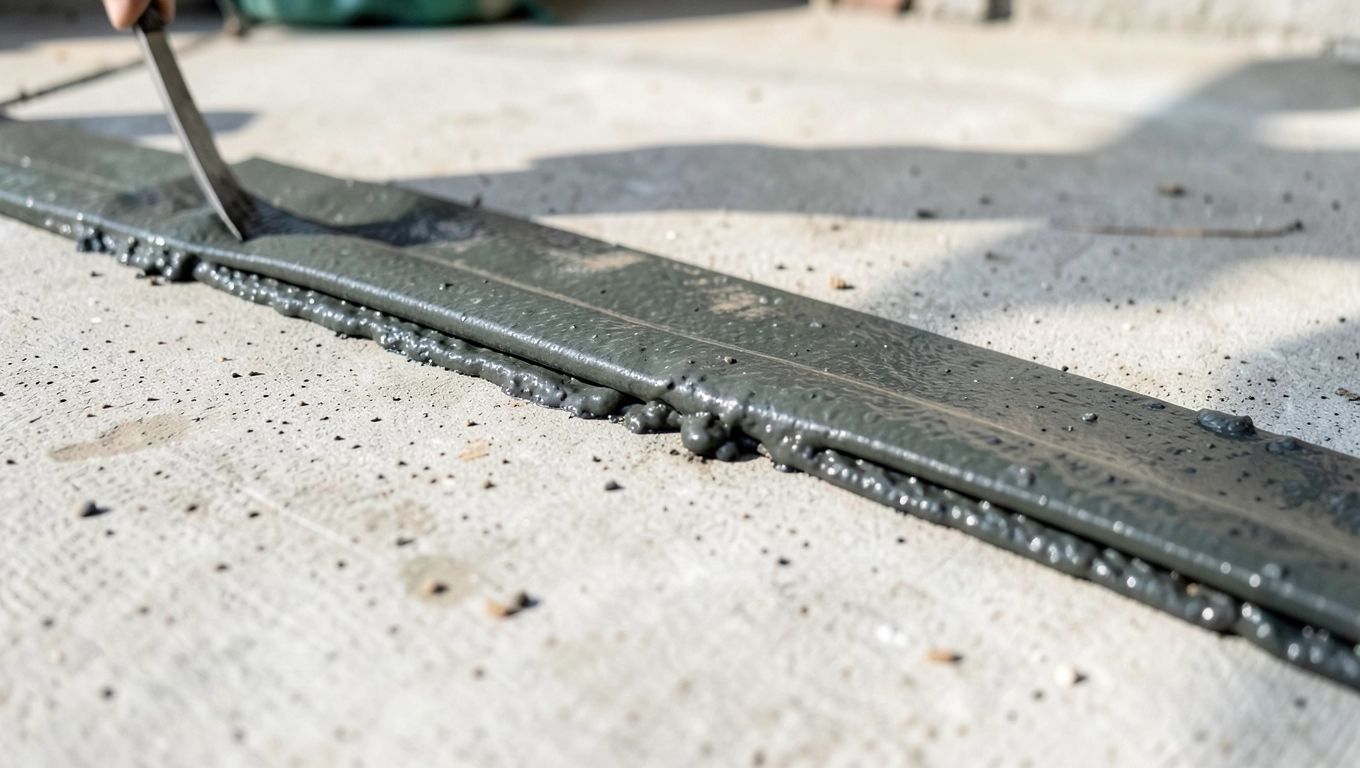

Po zakończeniu zgrzewania każdy metr zakładu sprawdza się szpachelką lub stalowym haczykiem, lekko najeżdżając krawędzią wzdłuż spoiny. Prawidłowo wykonany zgrzew nie wydaje żadnego dźwięku i nie daje się oddzielić bez wyrwania kawałka papy. Jeśli zakład unosi się nawet pod lekkim naciągiem, miejsce to dogrzewa się palnikiem i dociska wałkiem lub twardą szpachelką, póki asfalt jest jeszcze ciepły.

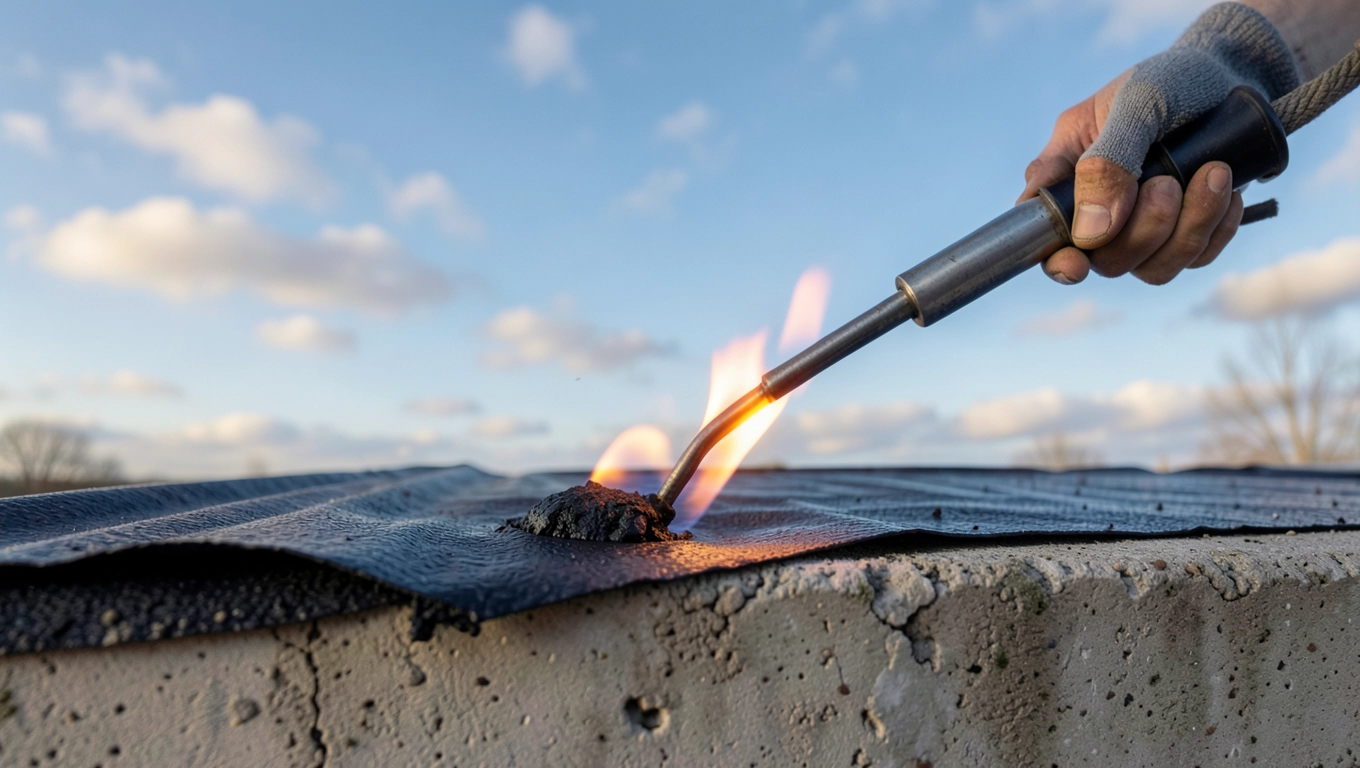

Optymalne warunki atmosferyczne podczas zgrzewania

Temperatura powietrza podczas zgrzewania papy na chudziaku powinna wynosić co najmniej +5°C nie dlatego, że producenci wpisali to do kart technicznych dla zasady, lecz dlatego, że poniżej tej granicy asfalt traci plastyczność zanim zdąży połączyć się z podłożem. Zimny asfalt zachowuje się jak toffi wyjęte z lodówki: zmiękczony od zewnątrz, twardy i kruchy w rdzeniu. Zgrzew wykonany w takich warunkach wygląda poprawnie, ale jego wytrzymałość na odrywanie jest kilkakrotnie niższa niż wytrzymałość gwarantowana przez producenta w warunkach normalnych.

Górna granica temperatury też istnieje, choć rzadziej bywa problemem na etapie chudziaka. Przy temperaturze otoczenia przekraczającej +35°C podłoże nagrzewa się do wartości bliskich temperaturze zgrzewania, a palnik musi być prowadzony ostrożniej i szybciej, bo ryzyko przegrzewu asfaltowej powłoki primeru jest realne. Przegrzany primer odparowuje lotne frakcje bitumiczne i traci właściwości klejące, co paradoksalnie pogarsza przyczepność papy mimo wyższej temperatury.

Wilgotność względna powietrza powyżej 85% to sygnał do wstrzymania robót, szczególnie gdy różnica między temperaturą powierzchni betonu a temperaturą punktu rosy wynosi mniej niż 3°C. Mechanizm jest prosty: woda z powietrza kondensuje na chłodniejszym betonie jako mikroskopijne kropelki, które primer przykrywa, ale nie wypiera. Podczas zgrzewania ta uwięziona woda gwałtownie paruje, tworząc pęcherze pod papą zjawisko widoczne natychmiast lub ujawniające się po kilku dniach w postaci wypuchlizn wielkości monety lub pięści.

Punkt rosy można szybko wyliczyć bez specjalistycznych przyrządów: jeśli termometr wskazuje +10°C, a wilgotność sięga 90%, punkt rosy leży zaledwie 1-2°C poniżej temperatury powietrza. Każda odsłonięta powierzchnia betonu w takich warunkach już kondensuje wilgoć. Prosta zasada robocza mówi, że temperatura betonu musi być wyższa od punktu rosy o minimum 3°C inaczej cała praca pójdzie na marne.

Wiatr powyżej 5-6 m/s zakłóca równomierność płomienia palnika i jednocześnie przyspiesza chłodzenie papy przed dociśnięciem to połączenie sprzyja powstawaniu zakładów niedogrzanych w środku, szczelnych od krawędzi, ale pustych w strefie centralnej. Osłona robocza z blachy lub płyty OSB, ustawiona prostopadle do kierunku wiatru, rozwiązuje problem za kilkadziesiąt złotych i kilka minut montażu. Praca w pełnym słońcu przy bezwietrznej pogodzie, przy temperaturze powietrza między +10°C a +25°C i wilgotności poniżej 75% to warunki, w których zgrzewanie papy na chudziaku przebiega sprawnie i daje trwałe rezultaty.

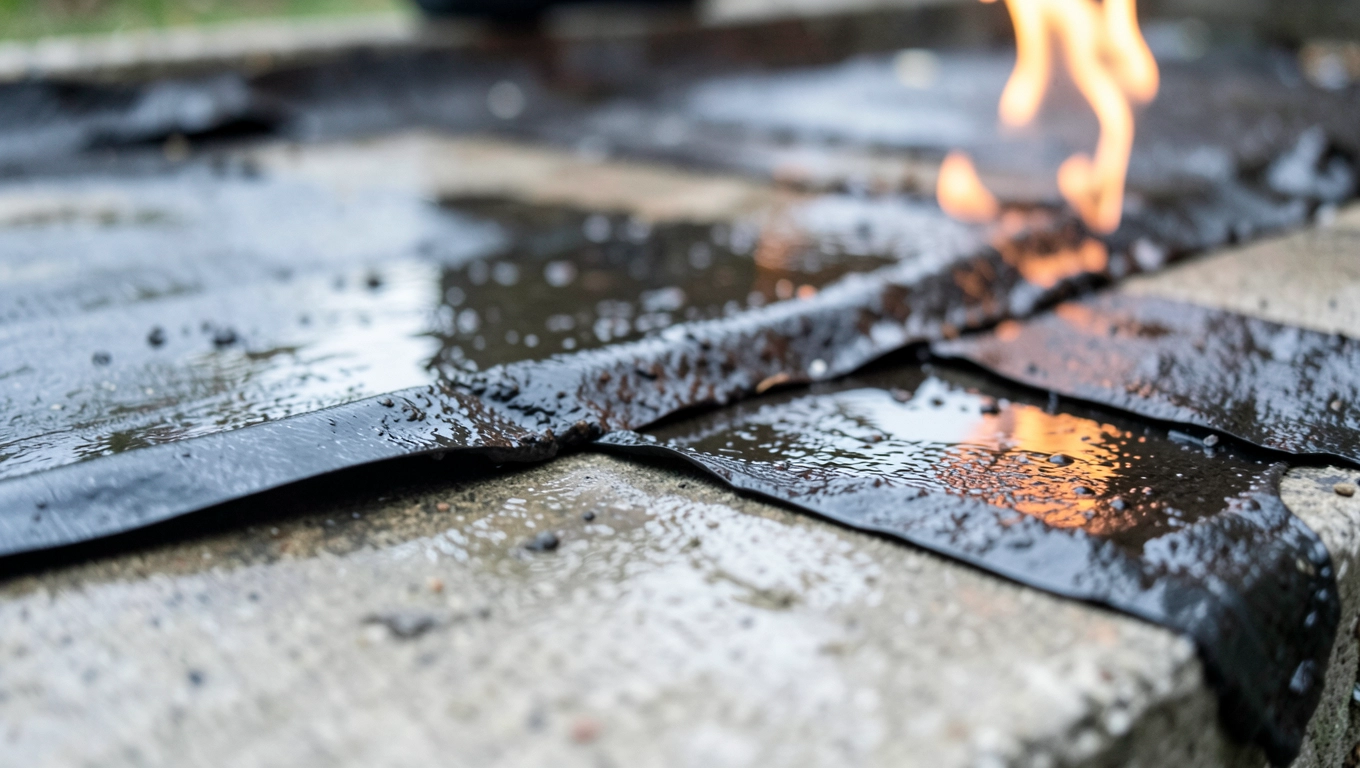

Najczęstsze błędy i ich unikanie

Zgrzewanie papy bezpośrednio na niezagruntowanym betonie to błąd, który popełnia zaskakująco wiele osób nawet z pewnym doświadczeniem w robotach izolacyjnych. Bez primeru asfalt papy topnieje i wypełnia pory betonu mechanicznie, ale nie tworzy trwałego wiązania chemicznego siła przyczepności takiego połączenia wynosi zaledwie 20-30% siły połączenia z zagruntowaną powierzchnią. Przy osiadaniu budynku lub skurczach termicznych ten margines wytrzymałości okazuje się zdecydowanie niewystarczający.

Niedostateczna szerokość zakładów to błąd, który prowadzi do szczelin niewidocznych podczas odbiorów, a aktywnych przez cały czas użytkowania budynku. Zakład wzdłużny skrócony do 6-7 cm zamiast wymaganych 10 cm wygląda zgrzanie, ale pod mikroskopem pokazuje strefę krawędziową o minimalnej grubości zespojonego asfaltu wystarczy jedno silne przemrożenie i ta strefa pęka. Przesunięcie spoin poprzecznych o mniej niż 50 cm koncentruje naprężenia w jednej linii, przez co izolacja pracuje jak perforowany arkusz papieru: po kilku złożeniach pęka właśnie wzdłuż tej linii.

Pomijanie opaski narożnikowej przy połączeniu z izolacją fundamentów to błąd, którego skutki są widoczne dopiero po latach i to z reguły od środka budynku, gdzie zawilgocony narożnik posadzki przy ścianie budzi niepokój dopiero po pojawieniu się pleśni. Narożnik wewnętrzny między poziomą izolacją chudziaka a pionową izolacją ściany fundamentowej to punkt największych naprężeń w całym układzie izolacyjnym. Dodatkowy pas papy szerokości 30 cm, wcześniej karbnowany przy użyciu okrągłej listwy lub rury, modeluje miękki promień przejścia zamiast ostrego kąta 90° rozkłada naprężenia na większą powierzchnię i eliminuje ryzyko pęknięcia w narożniku przy nawet kilkumilimetrowym osiadaniu ściany.

Praca w nieodpowiednich warunkach atmosferycznych generuje błędy, które wyglądają na wady materiału a są efektem złego momentu wykonania robót. Pęcherze pod papą to niemal zawsze kondensacja wilgoci pomiędzy zagruntowaną powierzchnią a izolacją; odklejające się zakłady po pierwszej zimie to najczęściej skutek zgrzewania poniżej +5°C przy zbyt szybkim tempie prowadzenia palnika. Gdy pęcherz się pojawi, jego naprawę przeprowadza się przez nacięcie krzyżowe, odwinięcie skrzydeł, wysuszenie podłoża i zgrzanie łaty z naddatkiem minimum 15 cm na każdą stronę co zajmuje wielokrotnie więcej czasu niż pierwotne, prawidłowo wykonane zgrzewanie.

Kontrola wykonanej izolacji przed zasypaniem lub wylaniem posadzki to ostatnie okno na znalezienie i naprawę ewentualnych niedociągnięć bez destrukcyjnych rozkopywań. Sprawdza się każdy zakład wzdłużny, każdy zakład poprzeczny i każde wywinięcie na ścianę haczyk stalowy o zaokrąglonej końcówce, prowadzony wzdłuż krawędzi zakładu pod lekkim ciśnieniem, natychmiast wskazuje miejsca niepełnego zgrzewu, bo krawędź unosi się lub wydaje charakterystyczny suchy dźwięk. Inspekcja zajmuje przy starannym wykonaniu od 20 do 40 minut na każde 100 m² i jest to czas, który nieodmiennie zwraca się z nawiązką.

Przed odbiorem izolacji chudziaka warto wykonać dokumentację fotograficzną zakładów i naroży, ze szczególnym uwzględnieniem połączeń z izolacją fundamentów. Zdjęcia z datą i geolokalizacją to w razie sporów nieoceniony dowód prawidłowego wykonania, a dla kolejnego wykonawcy konkretna informacja o tym, gdzie przebiega izolacja i jak szerokie były zakłady. Dobre roboty izolacyjne są z natury niewidoczne; dokumentacja sprawia, że przynajmniej ktoś wie, że zostały wykonane porządnie.
