Schemat ogrzewania podłogowego krok po kroku bez błędów

Masz przed sobą wizję ciepłej podłogi, ale każde kolejne wyszukanie w Google dokłada kolejne wątpliwości zamiast konkretnej odpowiedzi. Na forach królują sprzeczne porady, a schematy instalacji ogrzewania podłogowego wyglądają identycznie, choć różnią się w najdrobniejszych detalach. Poniżej znajdziesz projekt kompletny: od wyboru między wodą a prądem, przez rysunek pętli i przekrój podłogi, aż po decyzję o rozdzielaczu i sterowaniu. Każdy element opisano z fizycznym uzasadnieniem, bo sucha instrukcja typu „zrób to" rodzi właśnie te błędy, które potem kosztują tysiące złotych rozbiórki.

• Schemat instalacji ogrzewania podłogowego: wodna czy elektryczna
• Układ rur ogrzewania podłogowego meandrowy czy ślimakowy
• Przekrój podłogi z ogrzewaniem podłogowym i grubość jastrychu
• Rozdzielacz czy grupa pompowa do ogrzewania podłogowego
• Schemat sterowania ogrzewaniem podłogowym WiFi i strefową regulacją
• Najczęstsze błędy w układaniu ogrzewania podłogowego i jak ich uniknąć
• Checklista przed uruchomieniem podłogówki

Schemat instalacji ogrzewania podłogowego: wodna czy elektryczna

Pierwszy wybór wyznacza wszystko, co pojawi się dalej. Decydujesz, czy ciepło niesie woda w zamkniętej pętli rur, czy kabel albo mata grzewcza. Każde z tych rozwiązań ma inny koszt startu, inną bezwładność cieplną i inne wymagania wobec podłoża. Warto je porównać w jednym zestawieniu, zanim zaczniesz liczyć metry kwadratowe.

Wodna podłogówka staje się opłacalna od około 60 m² powierzchni grzewczej w górę. Niżej inwestycja zwraca się latami, a koszt przyłącza do źródła ciepła potrafi pochłonąć cały budżet. Elektryczna mata sprawdza się w łazienkach, wąskich korytarzach i przy remontach, gdy sufit jest już za niski na klasyczną wylewkę. Pod panelami laminowanymi lepiej sprawdza się folia grzewcza o mocy 80-100 W/m², pod płytkami klasyczny kabel lub mata 150-180 W/m².

Uwaga. Instalacji wodnej nie da się wiarygodnie wykonać po ułożeniu finalnej posadzki. Każde przejście przez strop wymaga kucia albo podwieszania sufitu niżej. W bloku z wielkiej płyty warto najpierw uzyskać zgodę wspólnoty i sprawdzić nośność stropu, która dla wylewki anhydrytowej o grubości 6,5 cm rośnie o 110-130 kg/m².

Przy doborze źródła ciepła kluczowa pozostaje temperatura zasilania. Ogrzewanie podłogowe wymaga wody 28-45°C, podłogowe z rurą PEX 16×2 mm przy rozstawie 15 cm oddaje 60-80 W/m². Kocioł gazowy bezpośrednio potrafi podać takie parametry, ale w okresach przejściowych marnuje sprawność. Pompa ciepła powietrze-woda działa w tym zakresie ze współczynnikiem COP 3,5-4,8, czyli z każdej kilowatogodziny prądu oddaje niemal cztery kilowatogodziny ciepła.

Układ rur ogrzewania podłogowego meandrowy czy ślimakowy

Kształt pętli wpływa na rozkład temperatury bardziej niż jakikolwiek inny element. Rura w podłodze przekazuje ciepło przez beton, a ten oddaje je z opóźnieniem zależnym od odległości. Gdy zasilanie i powrót leżą obok siebie, w jednej części pomieszczenia robi się wyraźnie cieplej niż w drugiej. Ten prosty fakt fizyki ogrzewa (albo chłodzi) całą decyzję o schemacie.

Układ meandrowy (zwany też ścieżką)

Rura biegnie tam i z powrotem jak labirynt. Zasilanie wchodzi z jednej strony, a powrót wychodzi drugą. Najgorętszy odcinek sąsiaduje z najchłodniejszym, więc na powierzchni pojawia się efekt sinusoidy: raz cieplej, raz chłodniej, w odstępach równych podziałowi. Mimo tej wady układ meandrowy świetnie sprawdza się w wąskich strefach brzegowych, łazienkach i przy oknach, gdzie potrzebna jest chwilowo wyższa moc grzewcza.

Rozstaw rur w meandrze waha się od 10 do 20 cm. Przy 10 cm osiągasz 100-120 W/m², przy 20 cm spadasz do 60-70 W/m². Maksymalna długość pojedynczej pętli nie powinna przekraczać 80 m dla rury 16×2 mm i 100 m dla 18×2 mm, bo inaczej różnica ciśnień między zasilaniem a powrotem zaczyna zakłócać przepływ w całym obiegu. Przy 20 cm i rurze 16×2 mm jedna pętla pokrywa około 7-8 m², co warto zapisać sobie już na etapie rysunku.

Układ meandrowy w łazience rysuje się zazwyczaj w kształcie litery U wzdłuż ściany z oknem lub wanną. Tam, gdzie stoi prysznic, rury prowadzi się gęściej, bo naga stopa potrzebuje więcej ciepła niż stopa w kapciu. Dzięki temu efekt zimnej posadzki po wyjściu z wanny znika, a rachunek za prąd rośnie minimalnie.

Układ ślimakowy (pętlowy)

Zasilanie wchodzi od zewnątrz, a powrót wraca spiralą do środka. Rura gorąca sąsiaduje z rurą już wychłodzoną, więc gradient temperatury na powierzchni spada do 1-2°C. Układ ślimakowy dominuje w dużych salonach, na otwartych przestrzeniach i wszędzie tam, gdzie liczy się równomierność rozkładu ciepła. Kosztem jest nieco dłuższy montaż i większe zużycie rury na metr kwadratowy podłogi, różnica sięga 5-8%.

Ślimak rysuje się najczęściej podwójną spiralą. Najpierw okrążasz obwód, potem wracasz do środka równoległym torem, a następnie wyprowadzasz powrót do rozdzielacza. Taki układ z rurą 16×2 mm przy rozstawie 15 cm pokrywa 10-12 m² na pętlę, a długość dochodzi do 80-90 m. Maksymalny rozstaw 30 cm stosuje się tylko w pokojach o niskim zapotrzebowaniu na ciepło, na przykład w sypialniach z temperaturą projektową 20°C.

Wskazówka praktyczna. Łącząc oba schematy, warto stosować zasadę „ślimak w strefie mieszkalnej, meander w strefie brzegowej". Wzdłuż ścian zewnętrznych prowadzisz rurę gęściej, a w głębi pokoju rzadziej. Dzięki temu kompensujesz straty przez przegrody, nie przegrzewając środka pomieszczenia.

Kiedy wybrać który układ

Meander sprawdza się wszędzie, gdzie priorytetem jest szybka reakcja i wyższa moc. Ślimak dominuje tam, gdzie potrzebujesz równomierności i spokoju termicznego. W praktyce w jednym domu łączysz oba podejścia, bo każde pomieszczenie rządzi się swoimi prawami. Schemat instalacji ogrzewania podłogowego w łazience zwykle zaczyna się od meandra wzdłuż ściany z oknem, a w salonie przechodzi w podwójną spiralę. Pamiętaj o dylatacji obwodowej, czyli pasku pianki PE o grubości 8-10 mm wzdłuż wszystkich ścian, słupów i progów. Bez niej jastrych pracuje pod napięciem i pęka przy pierwszym sezonie grzewczym.

Przekrój podłogi z ogrzewaniem podłogowym i grubość jastrychu

Sama rura nie grzeje. Grzeje beton, który ją otacza, dlatego układ warstw decyduje o sprawności całego systemu. Zaczynasz od stropu, a kończysz na posadzce. Między nimi leżą cztery warstwy o ściśle określonych grubościach, a każda z nich ma swoją fizyczną rolę.

Warstwy od dołu do góry

• Strop nośna płyta żelbetowa o wytrzymałości dostosowanej do obciążenia użytkowego (zwykle 150-200 kg/m² w mieszkaniach).
• Izolacja termiczna polistyren EPS 100 lub XPS o grubości 30-80 mm w zależności od kondygnacji; nad garażem i piwnicą minimum 50 mm.
• Folia PE bariera przeciwwilgociowa o grubości 0,2 mm, łączona na zakładkę 10 cm.
• Rury grzewcze PEX-a, PE-RT II lub wielowarstwowe aluminium-PEX o średnicy 16-20 mm.
• Jastrych cementowy lub anhydrytowy warstwa akumulująca i oddająca ciepło.
• Posadzka płytki, panele, deska warstwowa, wykładzina.

Grubość jastrychu nad rurą to parametr, który budzi najwięcej emocji. Norma PN-EN 1264 definiuje dwa warianty montażu. Typ A oznacza rurę zatopioną w jastrychu, a grubość warstwy nad rurą wynosi minimum 30 mm dla cementowego i 35 mm dla anhydrytowego. Typ B przewiduje dodatkowe elementy rozdzielające ciepło (profile aluminiowe lub maty z wypustkami), dzięki czemu jastrych może mieć zaledwie 20-25 mm nad rurą. Różnica to 1,5 cm wysokości, ale też 25-30% szybsza reakcja na zmianę temperatury.

Typowa podłogówka w nowym polskim domu to jastrych cementowy C20-C25 o łącznej grubości 6,5 cm (4,5 cm nad rurą 16×2 mm). Anhydryt (płynny jastrych CA-C25) pozwala zejść do 5 cm nad rurą dzięki lepszemu otoczeniu rury i wyższej przewodności cieplnej (1,6-2,0 W/mK wobec 1,0-1,3 W/mK dla cementu). Anhydryt nie wymaga dylatacji pośrednich na powierzchniach do 300 m², a jego gęstość 2100-2200 kg/m³ rozkłada obciążenia bardziej równomiernie niż cement.

Nie oszczędzaj na izolacji. Brak lub zbyt cienka warstwa EPS pod podłogówką na gruncie to 15-20% strat ciepła w dół. To tak, jakbyś co piątą złotówkę z rachunku za ogrzewanie wyrzucał w piwnicy. Nad ogrzewanym pomieszczeniem wystarczy 30 mm EPS 80, ale nad garażem, piwnicą czy przejazdem potrzebujesz minimum 50 mm XPS-u o λ ≤ 0,035 W/mK.

Posadzka decyduje o tym, jak szybko ciepło trafia do stopy. Płytki ceramiczne o grubości 8-10 mm oddają 100% ciepła z jastrychu. Panele laminowane z podkładem korkowym 2 mm wprowadzają opór cieplny R = 0,10-0,15 m²K/W, więc temperatura posadzki spada o 2-3°C. Dlatego pod panele zmniejszasz rozstaw rur do 10-12 cm i projektujesz moc 80-90 W/m² zamiast standardowych 60 W/m². Drewno warstwowe (dąb, jesion) toleruje temperaturę posadzki do 28°C, klejona warstwowo sosna do 26°C. Każdy stopień wyżej oznacza ryzyko trwałych odkształceń.

Rozdzielacz czy grupa pompowa do ogrzewania podłogowego

Serce każdej podłogówki to rozdzielacz. To mosiężny belkowy element z liczbą wyjść równą liczbie pętli. Każde wyjście ma zawór regulacyjny i przepływomierz, dzięki czemu możesz zbalansować przepływ w każdym obiegu z dokładnością do 0,1 l/min. Bez balansu krótkie pętle (łazienka 4 m²) dostają za dużo wody, a długie (salon 14 m²) za mało, i powstaje klasyczna różnica temperatur 3-4°C między pokojami.

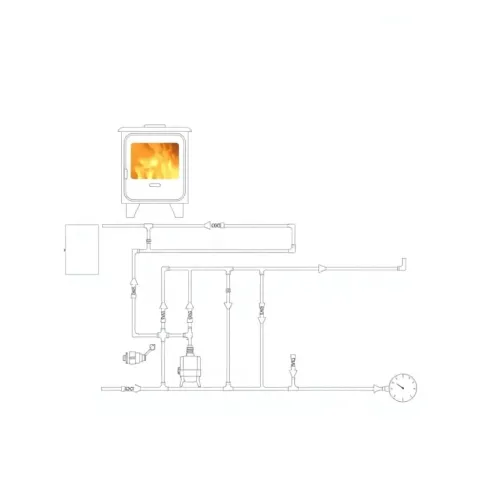

Sam rozdzielacz wystarczy w układzie niskotemperaturowym, w którym podłogówka jest jedynym odbiornikiem ciepła. Schemat jest prosty: źródło ciepła → rozdzielacz → pętle → powrót do źródła. Pompa obiegowa w kotle lub pompie ciepła tłoczy wodę o temperaturze 35-40°C bezpośrednio do pętli. Sprawdza się to w domach pasywnych, nowoczesnych pompach ciepła powietrze-woda i niewielkich mieszkaniach do 80 m².

W układzie mieszanym, gdzie obok podłogówki pracują grzejniki, pojawia się potrzeba mieszania wody. Grzejniki potrzebują 55-70°C, a podłogówka 30-40°C. Grupa pompowo-mieszająca obniża temperaturę zasilania z kotła do poziomu bezpiecznego dla rur, jednocześnie zapewniając stały przepływ niezależnie od pracy grzejników. Składa się z pompy elektronicznej, zaworu trójdrogowego, termostatu kontaktowego i zaworu zwrotnego.

W domu 140 m² z kotłem gazowym i podłogówką na parterze oraz grzejnikami na piętrze instaluje się zwykle dwa rozdzielacze po 6-8 obwodów i jedną grupę pompowo-mieszającą. Koszt takiego węzła to 4 200-6 500 zł za materiał i 1 500-2 200 zł za montaż. Różnica w rachunku za gaz sięga 18-25% rocznie, bo zbyt gorąca woda w pętlach oznacza przegrzewanie pomieszczeń i otwieranie okien.

Wskazówka praktyczna. Na rozdzielaczu w zaworach regulacyjnych ustawiasz konkretny przepływ dla każdej pętli. Pomiar wykonujesz przepływomierzem (rotametrem). Wartość wpisujesz w dokumentacji powykonawczej. Bez tych danych serwisant podczas pierwszej awarii będzie zgadywał, co gdzie popłynęło.

Schemat sterowania ogrzewaniem podłogowym WiFi i strefową regulacją

Sama w podłodze to za mało. Rury oddadzą ciepło wtedy, kiedy im każesz. Sterowanie ogrzewaniem podłogowym to ostatnia, ale wcale nie najprostsza warstwa całego systemu. Źle dobrane termostaty kosztują więcej niż cała reszta instalacji, bo marnują dokładnie tę energię, którą podłogówka tak ciężko gromadzi.

Trzy generacje termostatów

Termostaty przewodowe łączą się z siłownikami na rozdzielaczu tradycyjnym przewodem 2×0,75 mm². Zasilane napięciem 230 V, wymagają kucia bruzd w ścianach. Zaletą jest niezawodność: brak zakłóceń radiowych, brak problemów z zasięgiem, brak konieczności wymiany baterii. W nowym domu na etapie instalacji to nadal najtańsze i najbardziej przewidywalne rozwiązanie.

Termostaty radiowe pracują w paśmie 868 MHz. Komunikują się z listwą sterującą bezprzewodowo, więc nie trzeba kuć ścian. Wymagają baterii (zwykle 2× AAA), które trzeba wymieniać co 12-18 miesięcy. W remontowanych mieszkaniach to często jedyna opcja, jeśli ściany są już otynkowane. Sprawdzają się tam, gdzie siłowniki na rozdzielaczu mają zasięg do 30 m przez jedną ścianę.

Termostaty smart (WiFi) łączą się z domową siecią i pozwalają ustawiać temperaturę z aplikacji. Współpracują z asystentami głosowymi, uczą się nawyków domowników, same obniżają temperaturę, gdy nikogo nie ma. Warunkiem jest stabilne WiFi w każdym pomieszczeniu oraz kompatybilność z listwą sterującą. Koszt termostatu smart zaczyna się od 280 zł, a kompletnego systemu 8-strefowego przekracza 3 200 zł.

Strefowa regulacja to nie luksus, lecz konieczność w domu powyżej 80 m². Sypialnia potrzebuje 19-20°C, łazienka 23-24°C, salon 21-22°C. Bez podziału na strefy musisz wybrać jedną temperaturę dla całego piętra, co albo przegrzewa, albo niedogrzewa większość pomieszczeń. Strefowa regulacja obniża rachunki o 20-30% w porównaniu z jednym obiegiem.

Kompatybilność z pompą ciepła to osobny temat. Wiele pomp ciepła powietrze-woda obsługuje protokół Modbus, OpenTherm lub własny magistralowy standard. Termostat musi go rozumieć, inaczej pompa pracuje w trybie stałej temperatury zasilania i traci 8-12% sprawności. Warto przed zakupem sprawdzić listę kompatybilnych termostatów u producenta pompy.

Wskazówka praktyczna. Sterowanie ogrzewaniem podłogowym WiFi ma sens tylko wtedy, gdy masz fotowoltaikę lub taryfę dynamiczną. Aplikacja pozwala przesunąć dogrzewanie podłogi w godziny, gdy prąd jest najtańszy. Dzięki akumulacji ciepła w jastrychu o grubości 6,5 cm zyskujesz 3-4 godziny opóźnienia, co idealnie współgra z taryfą weekendową i nocną.

Najczęstsze błędy w układaniu ogrzewania podłogowego i jak ich uniknąć

Każdy błąd projektowy prędzej czy później wyjdzie na powierzchni. Czasem w postaci pękniętej płytki, czasem w postaci wyraźnie chłodniejszego pasa wzdłuż ściany, a czasem w rachunku za gaz wyższym o 30%. Poniższa lista to dziesięć najczęstszych wpadek, które widuje się na polskich budowach.

1. Zbyt mały rozstaw rur. Poniżej 10 cm w jastrychu cementowym prowadzi do mostków termicznych i nierównomiernego rozkładu. Efekt: ciepło i zimno naprzemiennie w odstępach 7-8 cm.
2. Brak dylatacji obwodowej. Bez paska pianki PE 8-10 mm wzdłuż ścian jastrych pęka w pierwszym sezonie grzewczym. Pęknięcia przenoszą się na płytki.
3. Brak dylatacji pośrednich. W jastrychu cementowym pole bez dylatacji nie powinno przekraczać 30-40 m² ani 8 m długości boku. W przeciwnym razie jastrych pęka w najsłabszym miejscu.
4. Brak próby ciśnieniowej. Przed wylewką instalację napełnia się wodą i poddaje ciśnieniu 4-6 barów przez 24 godziny. Spadek ciśnienia powyżej 0,2 bar oznacza nieszczelność. Warto udokumentować protokołem z datą i podpisem wykonawcy.
5. Wylewanie jastrychu bez odpowietrzenia instalacji. Powietrze w pętlach blokuje przepływ. Po wypełnieniu wodą każdy obieg odpowietrza się przez zawór na rozdzielaczu do momentu, aż wypłynie woda bez pęcherzyków.
6. Zbyt wczesne uruchomienie ogrzewania. Jastrych cementowy potrzebuje 21-28 dni schnięcia, anhydrytowy 7-14 dni. Wcześniejsze uruchomienie powoduje mikropęknięcia i odparowanie wody technologicznej z wnętrza.
7. Wygrzewanie bez protokołu. Temperaturę zasilania podnosisz stopniowo o 5°C dziennie do maksymalnej 45°C, a potem obniżasz. Trwa to 7-10 dni. Bez tego jastrych pęka, a posadzka odspaja się od podłoża.
8. Brak zaworów odpowietrzających. Na każdym końcu rozdzielacza i w najwyższych punktach instalacji montuje się automatyczne odpowietrzniki. Bez nich powietrze gromadzi się w najmniej spodziewanym miejscu.
9. Brak izolacji rur przy przejściach przez dylatacje. Rura przechodząca przez szczelinę dylatacyjną musi być osłonięta peszelem o długości 30 cm. Bez osłony rura pęka przy każdym ruchu jastrychu.
10. Projekt bez obliczeń cieplnych. Rozstaw 15 cm sprawdza się w domu pasywnym, ale w starym budynku z mostkami termicznymi potrzebujesz 10 cm. Bez obliczeń projektujesz na oko, a rachunek za gaz rośnie o 25-40%.

Schemat instalacji ogrzewania podłogowego w dokumentacji powykonawczej musi zawierać: rzut każdej kondygnacji z narysowanymi pętlami, długość każdej pętli, średnicę i typ rury, lokalizację rozdzielacza, ustawienia przepływomierzy, protokół próby ciśnieniowej i protokół wygrzewania. Bez tego serwisowanie po 5 latach graniczy z cudem.

Checklista przed uruchomieniem podłogówki

• Projekt zawiera obliczenia cieplne, dobór źródła, schemat rozdzielacza i rozstaw rur.
• Izolacja termiczna ma właściwą grubość dla danej kondygnacji (30-80 mm EPS/XPS).
• Folia PE ułożona na zakładkę 10 cm i wywinięta na ściany 5 cm powyżej poziomu jastrychu.
• Dylatacja obwodowa z pianki PE 8-10 mm wzdłuż wszystkich ścian, słupów i progów.
• Rura ułożona zgodnie ze schematem, z zachowanym minimalnym promieniem gięcia 5× średnicy.
• Każda pętla ma prawidłową długość 60-100 m i jest podłączona do właściwego obiegu rozdzielacza.
• Instalacja przeszła próbę ciśnieniową 4-6 bar przez 24 godziny bez spadku powyżej 0,2 bar.
• Jastrych ma właściwą grubość nad rurą (minimum 30 mm cementowy, 20 mm anhydrytowy).
• Wygrzewanie odbyło się zgodnie z protokołem (5°C/dzień, 7-10 dni).
• Rozdzielacz ma ustawione przepływy i zabezpieczone zawory zwrotne.
• Termostaty zamontowane w każdej strefie, w odległości 1,2-1,5 m od podłogi.
• Źródło ciepła ma parametry zgodne z projektowaną temperaturą zasilania 35-45°C.
• Polisa ubezpieczeniowa obejmuje szkody wodne z instalacji podłogowej.
• Dokumentacja powykonawcza zawiera schemat, protokoły i ustawienia.
• Gwarancja na rury obejmuje minimum 10 lat, na wykonawstwo 5 lat.

Schemat instalacji ogrzewania podłogowego to nie rysunek, lecz suma decyzji: wodna czy elektryczna, meandrowa czy ślimakowa, jastrych cementowy czy anhydrytowy, rozdzielacz czy grupa pompowa, termostat przewodowy czy smart. Każda z tych decyzji wpływa na pozostałe i każdą trzeba podjąć, zanim ekipa wejdzie na budowę. Prawidłowo zaprojektowana i wykonana podłogówka zużywa 25-35% mniej energii niż klasyczne grzejniki, oddaje ciepło równomiernie i pracuje bezawaryjnie przez 30-50 lat. Błędy zapisane w projekcie wychodzą na powierzchni w pierwszym sezonie grzewczym i kosztują wielokrotnie więcej niż sama instalacja.

Kolejny krok. Skoro masz już gotowy schemat, czas dobrać źródło ciepła i policzyć realny budżet. Dobór pompy ciepła lub kotła do podłogówki rządzi się innymi regułami niż dobór do grzejników. W kolejnym materiale porównuję pompy ciepła powietrze-woda, gruntowe i kotły gazowe kondensacyjne pod kątem współpracy z niskotemperaturową instalacją podłogową.

Źródła danych i normy: PN-EN 1264 (Ogrzewanie podłogowe wodne), Warunki Techniczne 2021 (WT 2021, Dziennik Ustaw 2022 poz. 1225), Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych budynków, katalogi producentów systemów rur warstwowych, dane GUS dotyczące cen energii do celów grzewczych 2024/2025, raporty branżowe Polskiego Zrzeszenia Inżynierów i Techników Sanitarnych.
