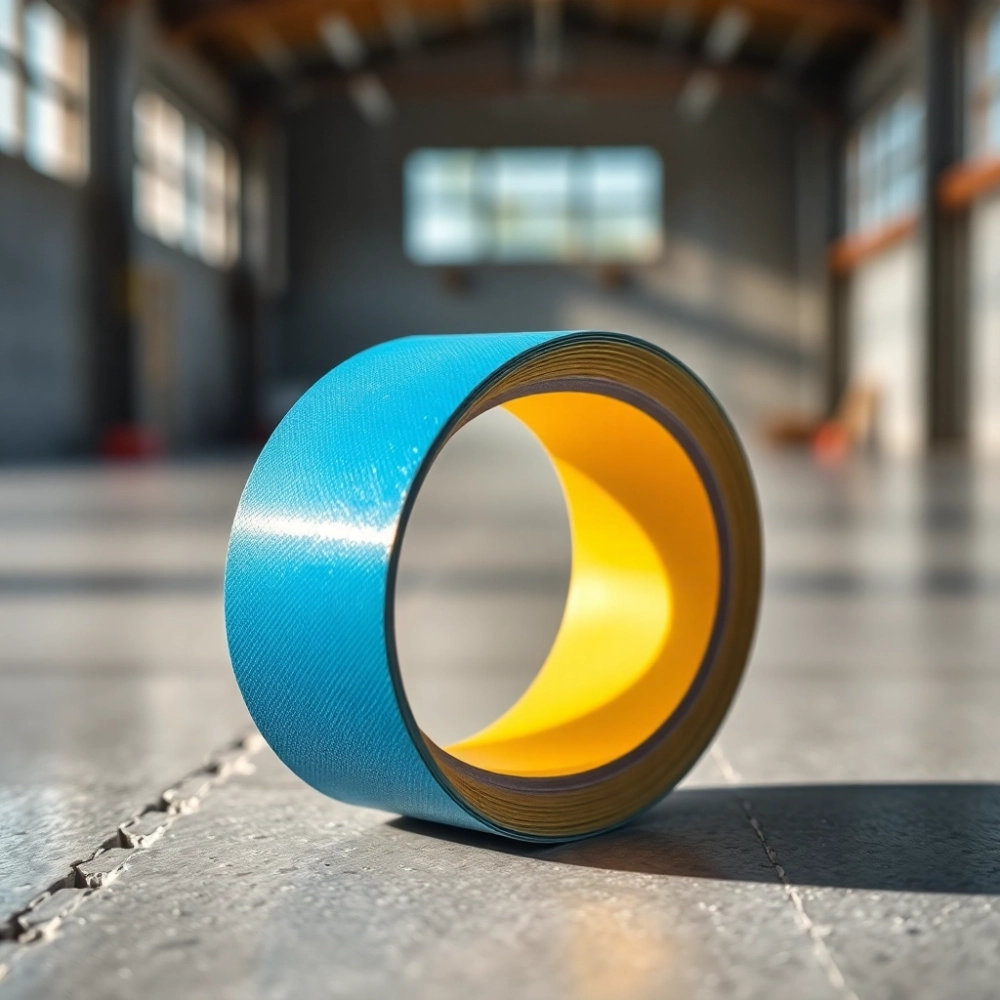

Taśma dylatacyjna do wylewki anhydrytowej: jak wybrać i nie żałować

Wylewka anhydrytowa pracuje inaczej niż cementowa: kurczy się minimalnie, ale za to wyraźnie rozszerza przy zmianach temperatury, zwłaszcza w układach z ogrzewaniem podłogowym. Bez taśmy dylatacyjnej do wylewki anhydrytowej o odpowiedniej grubości i z rękawem foliowym cała podłoga zaczyna pchać na ściany, a w konsekwencji wybrzusza się lub rysuje przy listwach. Poniżej konkretny przepis: wzór na grubość taśmy, tabele dla typowych pokoi, różnice między strefą grzaną i niegrzaną oraz instrukcja montażu, która eliminuje błędy wykonawcze jeszcze przed pierwszym wylaniem.

• Rodzaje dylatacji w anhydrycie: brzegowa, budowlana, przeciwskurczowa i obwodowa
• Grubość taśmy brzegowej: wzór i gotowa tabela dla typowych powierzchni
• Dylatacje w jastrychu anhydrytowym z ogrzewaniem podłogowym: co ile i gdzie
• Montaż taśmy taśmy dylatacyjnej do wylewki anhydrytowej krok po kroku
• Najczęstsze błędy wykonawcze i materiały, których unikać
• Kiedy skonsultować projekt z doradcą technicznym

Rodzaje dylatacji w anhydrycie: brzegowa, budowlana, przeciwskurczowa i obwodowa

Anhydryt zamyka się w czterech typach szczelin, z których każdy odpowiada za inny rodzaj naprężeń. Pominięcie któregokolwiek kończy się rysą, odspojeniem od podłoża albo wybrzuszeniem przy oknie tarasowym.

Taśma brzegowa (przyścienna) oddziela wylewkę od wszystkich elementów pionowych: ścian, słupów, ościeżnic, a także progów i wanny. Jej zadanie to pochłonięcie rozszerzalności cieplnej wzdłuż obwodu pomieszczenia oraz wyciszenie mostków akustycznych. Taśma dylatacyjna do wylewki anhydrytowej w tej roli musi mieć rękaw z folii PE, który później zgrzewa się lub zakleja z folią podkładową pod ogrzewanie. Bez rękawa mleczko anhydrytowe wcieka pod taśmę i tworzy twardy mostek, a cały system dylatacji przestaje działać.

Dylatacja budowlana (konstrukcyjna) rozdziela pola wylewki wynikające z dylatacji budynku: nad szczelinami dylatacyjnymi w stropie, przy przejściach między stropami o różnej konstrukcji, w miejscach łączenia nowej i starej płyty. Wykonuje się ją z profilu z pianką PE o grubości 8-10 mm albo z taśmy z PVC wsuwanej na pełną wysokość wylewki. Nigdy nie wolno jej przykrywać ciągłą warstwą jastrychu: każda dylatacja budowlana musi być odwzorowana również w okładzinie, inaczej naprężenia przenoszą się prosto w płytki lub panele.

Dylatacja przeciwskurczowa bywa mylnie pomijana przy anhydrycie, bo współczynnik skurczu tego materiału wynosi około 0,02%, czyli dziesięciokrotnie mniej niż przy cemencie. Jednak przy dużych powierzchniach i szybkim wiązaniu skurcz sumuje się, a to wystarczy, by wylewka popękała w połowie salonu. Norma PN-EN 13813 zaleca dzielenie pola dylatacjami przeciwskurczowymi, gdy przekątna pola przekracza 20 m lub gdy stosunek boków przekracza 2:1. W praktyce oznacza to dylatację pośrednią w wąskich, długich korytarzach i w salonach typu L lub T.

Dylatacja obwodowa w ogrzewaniu podłogowym to ta sama taśma brzegowa, ale z dodatkowym wymogiem: rozdziela obwód grzewczy od stref bez grzania (przedpokój, garderoba, łazienka bez pętli). Każda strefa grzewcza musi mieć własny obwód dylatacyjny, bo inaczej pętla „ucieka" ciepłem poza projektowaną strefę, a okładzina w strefie nieogrzewanej dostaje naprężenia z pracy sąsiedniej pętli. Efekt: rozchodzące się fugi w płytkach przy drzwiach, łódkowate panele.

Grubość taśmy brzegowej: wzór i gotowa tabela dla typowych powierzchni

Grubość taśmy wynika z fizyki, nie z katalogu producenta. Wzór opiera się na liniowej rozszerzalności cieplnej jastrychu anhydrytowego, różnicy temperatur i dopuszczalnym odkształceniu pianki PE:

Wzór: grubość taśmy [mm] = L × 0,012 mm/mK × ΔT / 0,70

Przy czym L to najdłuższy wymiar pola wylewki (w metrach), 0,012 mm/mK to współczynnik rozszerzalności anhydrytu, ΔT to różnica między temperaturą montażu (ok. 20°C) a maksymalną temperaturą roboczą wylewki (zwykle 45°C przy ogrzewaniu podłogowym), a 0,70 to zakładany procent ściśliwości pianki PE (realnie 60-70%).

Z tabeli wynika prosta reguła: w polu do 15 m wystarcza taśma 5 mm, ale przy ogrzewaniu podłogowym i boku powyżej 12 m trzeba już sięgnąć po 8 mm. Producenci najczęściej oferują taśmy 5, 8 i 10 mm, dlatego w typowym mieszkaniu 8 mm to najczęstszy wybór, a w dużych salonach 10 mm. Taśma cieńsza niż 5 mm nie ma sensu, bo i tak nie skompensuje naprężeń w sezonie grzewczym.

Przy okrągłych lub łamanych rzutach najdłuższy bok liczy się po obrysie pola dylatacji, a nie po prostej ścianie. W salonie typu L o boku 9 m trzeba doliczyć wewnętrzny narożnik, który zwiększa obwód pracy wylewki.

Dylatacje w jastrychu anhydrytowym z ogrzewaniem podłogowym: co ile i gdzie

Przy ogrzewaniu podłogowym dylatacje to nie dyskusja, lecz obowiązek wynikający z normy PN-EN 1264 oraz zaleceń producentów rur i jastrychów. Bez nich rura grzewcza w skrajnej pętli potrafi nagrzać anhydryt do 45°C, a ten rozszerza się wzdłuż najdłuższego boku o kilka milimetrów. Gdy nie ma gdzie odebrać tego ruchu, materiał wybiera najsłabsze miejsce: spoinę, narożnik, styk z ościeżnicą.

Podstawowy podział wynika z wielkości pola:

• do 20 m przekątnej wystarczy taśma brzegowa bez dylatacji pośrednich
• 20-40 m przekątnej jedna dylatacja pośrednia dzieląca pole na mniejsze, proporcjonalne części
• pole grzewcze powyżej 300 m² obowiązkowe dylatacje pośrednie co 20-25 m, niezależnie od kształtu

Pole bez ogrzewania można prowadzić do 900 m² bez dylatacji pośrednich, ale pod warunkiem, że boki zachowują proporcje zbliżone do kwadratu. W praktyce rzadko kto ma tak dużą powierzchnię w jednym pomieszczeniu, więc ograniczenie 300 m² dla stref grzewczych jest decydujące.

Przejścia drzwiowe wymagają dylatacji zawsze, nawet przy małych pokojach. Powód jest czysto fizyczny: rama drzwiowa tworzy most termiczny, wylewka po obu stronach ma różną temperaturę i kurczy się nierównomiernie. Bez dylatacji w progu rysa pojawia się zwykle w ciągu pierwszego sezonu grzewczego, najczęściej w linii prostopadłej do futryny.

Kształt pomieszczenia ma znaczenie porównywalne z wielkością. Prostokąt 4×6 m bez ogrzewania zniesie jedną taśmę brzegową, ale L-kształtny salon 6×8 m z wnęką wymaga dylatacji w „wąskim gardle" wnęki. Tam pole ma długi, wąski pas, który schnie szybciej i pracuje intensywniej niż reszta. Wartość graniczna to moment, gdy jeden z odcinków ma długość ponad trzykrotność szerokości wtedy nawet mała powierzchnia wymaga dylatacji pośredniej.

Okładzina też narzuca reguły:

• Panele laminowane i winylowe (LVT) tolerują ruch do 2 mm na metr, więc dylatacje brzegowe 8 mm są wystarczające, ale trzeba pamiętać o dylatacji pod progami i przy przejściach pokój-pokój
• Płytki ceramiczne i gres znoszą ściskanie, ale nie znoszą rozciągania, więc każda dylatacja budowlana musi być kontynuowana w spoinie elastycznej
• Żywica bezspoinowa wymaga najdokładniejszego odwzorowania dylatacji w warstwie żywicy, bo mostkowana rysa natychmiast przenosi się na wierzch

Montaż taśmy taśmy dylatacyjnej do wylewki anhydrytowej krok po kroku

Montaż trwa zwykle 1-2 godziny na 60 m², ale każdy etap ma znaczenie. Poniższa checklista ułożona jest chronologicznie, tak żeby można ją wydrukować i powiesić w garażu przed ekipą.

1. Oczyszczenie i odkurzenie obwodu. Taśma klei się do ściany paskiem z pianki PE. Kurz, resztki tynku i pył z szlifowania powodują, że klej trzyma na 30% powierzchni. Po sezonie grzewczym taka taśma odchodzi razem z kawałkiem tynku. Najpierw odkurzacz przemysłowy, potem wilgotna ścierka, potem suche.

2. Wyznaczenie wysokości taśmy. Taśma musi wystawać ponad planowaną wylewkę o 2-3 cm, żeby po jej ułożeniu można było ją oderwać nożem przy montażu listew. W standardowej wylewce 50-60 mm taśma 80 mm jest optymalna.

3. Klejenie taśmy do ściany. Odrywa się pasek ochronny, dociska do ściany na całej długości, bez fałd i „bąbli". W narożnikach wewnętrznych taśmę nacina się na zakładkę, w zewnętrznych przycina pod 45° i skleja kawałki paskiem montażowym. Ciągłość taśmy przy narożnikach to warunek konieczny, bo przerwa nawet 5 mm daje mleczku anhydrytowemu drogę do rękawa foliowego.

4. Ułożenie rękawa foliowego na podłożu. Folia PE 0,2 mm (nie cieńsza) rozkłada się na całej powierzchni pola z zakładką 10 cm. Rękaw taśmy dylatacyjnej musi zachodzić na tę folię i być sklejony paskiem aluminiowym lub zgrzany. Bez tego połączenia powstaje szczelina, w którą wcieka anhydryt.

5. Montaż rur ogrzewania podłogowego. Rury mocuje się do folii klipsami lub szyną. Krzyżowanie rur w obrębie taśmy dylatacyjnej obwodowej jest zabronione: każda rura przechodząca przez dylatację musi być w otulinie z pianki PE długości minimum 30 cm po obu stronach szczeliny.

6. Sprawdzenie ciągłości przed wylaniem. Ostatni obchód ekipy z latarką i nożem: żadna dziura, żadna fałda, żadna rura napięta na rękawie foliowym. Na tym etapie poprawki kosztują minutę, po wylaniu tysiące złotych.

Najczęstsze błędy wykonawcze i materiały, których unikać

Rynek pełen jest rozwiązań „prawie takich samych", które w praktyce nie spełniają wymagań dla anhydrytu. Poniższa porównawcza ściągawka pokazuje, dlaczego wybór materiału determinuje skuteczność dylatacji.

Pominięcie dylatacji przeciwskurczowych to drugi najczęstszy błąd. Wykonawca zakłada, że skoro anhydryt kurczy się dziesięciokrotnie mniej niż cement, to można wylać 80 m² bez podziału. Tymczasem w sezonie zimowym, gdy wylewka wysycha przy włączonym ogrzewaniu, skurcz sumuje się na całej długości i przekracza wytrzymałość na rozciąganie. W efekcie rysa pojawia się w połowie pola, często wzdłuż najdłuższej osi.

Trzecia kategoria błędów to zbyt wąska taśma przy ościeżnicach. Ekipa montuje drzwi, potem przykleja taśmę „na oko" zostawiając 3-4 mm luzu. W tym miejscu po 6 miesiącach widać rysę na parkiecie lub rozjechane fugi. Rozwiązanie to taśma minimum 8 mm nawet przy futrynie, a ościeżnica montowana po wylewce, nie przed.

Kiedy skonsultować projekt z doradcą technicznym

Standardowe mieszkanie 60-80 m² z prostokątnymi pokojami i jedną strefą grzewczą zwykle da się poprowadzić wg powyższych reguł bez dodatkowej pomocy. Są jednak sytuacje, w których samodzielne planowanie dylatacji kończy się kosztowną reklamacją.

Pierwsza to nietypowy kształt rzutu. Salon z wykuszem, kuchnia otwarta na jadalnię z dwoma filarami albo hol z krzywoliniową ścianą w każdym z tych przypadków długość obwodu pracy wylewki znacząco odbiega od prostokąta i samo przepisanie tabeli nie wystarczy. W takich realizacjach doradca wyznacza dylatacje na rzucie 1:50, zwykle w kilku iteracjach.

Druga sytuacja to powierzchnie powyżej 200 m² w jednej strefie grzewczej. Granica 300 m² to administracyjny dopuszczalny limit, ale już powyżej 200 m² warto sprawdzić, czy układ rur nie wymusza dodatkowych podziałów. Każda pętla o długości przekraczającej 120 m zaczyna generować nierównomierny rozkład temperatury, a to oznacza dodatkowe dylatacje w miejscach największych gradientów.

Trzecia kategoria to mieszane strefy: salon z ogrzewaniem, sąsiadująca sypialnia bez ogrzewania, garderoba z ogrzewaniem elektrycznym pod panele. Każda zmiana systemu grzewczego wewnątrz jednej wylewki wymaga dylatacji obwodowej, a ta musi być zsynchronizowana z dylatacjami przeciwskurczowymi. Bez doświadczenia łatwo zrobić podwójną dylatację w jednym miejscu i żadnej w innym.

Wreszcie przeszklenia tarasowe i drzwi podnoszono-przesuwne. Przy takich elementach linia progu tworzy mostek termiczny o długości 3-6 m. Wylewka po obu stronach ma różne warunki cieplne i bez dylatacji w linii progu zawsze pojawi się rysa w płytkach albo łódkowate panele. Konsultacja z doradcą obejmuje zwykle dobór profilu dylatacyjnego z elastyczną wkładką, który jednocześnie przenosi obciążenia i kompensuje ruch.

Taśma dylatacyjna do wylewki anhydrytowej to jeden z najtańszych i najskuteczniejszych elementów systemu podłogowego. Jej prawidłowy dobór (grubość wg wzoru, obecność rękawa foliowego, ciągłość przy narożnikach) kosztuje kilkadziesiąt złotych w przeliczeniu na typowe mieszkanie i zabezpiecza przed naprawami liczonymi w tysiącach. Przy prostych rzutach wystarczy tabela i wzór z tego artykułu. Przy niestandardowych kształtach, dużych powierzchniach lub mieszanych strefach grzewczych konsultacja z doradcą technicznym pozwala uniknąć kompromisów, które po pierwszym sezonie grzewczym ujawniają się jako rysy i wybrzuszenia.
