Styropian grafitowy pod ogrzewanie podłogowe – parametry i zastosowania

Styropian grafitowy pod ogrzewanie podłogowe to dziś jedna z pierwszych opcji rozważanych przez projektantów i inwestorów. Kluczowe dylematy pojawiają się natychmiast: czy warto dopłacić za niższy współczynnik lambda, żeby zaoszczędzić miejsce i energię, czy lepiej kupić tańszy biały styropian i położyć grubszą warstwę? Druga oś decyzji dotyczy nośności i sposobu układania — jednowarstwowo czy w mijance — aby uniknąć mostków termicznych i zapewnić odpowiednią wytrzymałość pod obciążeniami podłogi i fundamentów.

• Właściwości izolacyjne grafitowego styropianu
• Wpływ grafitowego styropianu na efektywność ogrzewania
• Zastosowania i typy pod ogrzewanie podłogowe
• Układanie w mijance: dwa warstwy dla minimalnych mostków
• Nośność i dobór do podłogi i fundamentów
• Grafitowy vs biały styropian – kiedy wybrać grafit
• Certyfikaty, atesty i praktyczne wskazówki projektowe
• Styropian grafitowy pod ogrzewanie podłogowe

Poniżej zebrałem zestaw najważniejszych liczb i porównań, które pomagają podejmować decyzję techniczną i ekonomiczną. Dane są orientacyjne, oparte na typowych deklarowanych parametrach produkcyjnych i przykładach rynkowych; pokazują realne różnice w grubości izolacji, koszcie i nośności. Tabela ułatwia szybkie porównanie — ile materiału potrzeba, jaką grubość wybrać i ile to kosztuje na metr kwadratowy.

W praktyce różnica 0,007 W/m·K w lambda przekłada się na realne oszczędności miejsca i niewielką dopłatę. Dla warstwy 100 mm różnica ceny to około 9 PLN/m² (przy założeniu 420 vs 360 PLN/m³). To oznacza: jeśli w projekcie liczy się każdy centymetr nad poziomem wylewki lub nad fundamentem, grafitowy styropian daje przewagę. Jeśli przestrzeni nie brakuje, bilans kosztów może skłonić do wyboru białego styropianu.

Właściwości izolacyjne grafitowego styropianu

Grafitowy styropian obniża lambda dzięki dodatkom absorbującym promieniowanie wewnątrz struktury piany. Mówiąc prosto: warstwa jest szczelniejsza termicznie bez konieczności znacznego zwiększania grubości. Warto pamiętać, że deklarowana lambda dotyczy nowych płyt; z biegiem lat efektywność może nieznacznie się zmieniać, ale nie tak istotnie, by rzucać projekt na kolana.

Zobacz także: Czy trzeba kołkować styropian grafitowy?

Gęstość i klasa nośności nadal determinują zastosowanie. Pod podłogi z ogrzewaniem wybiera się zwykle płyty o klasach EPS 70–EPS 150, z EPS 100 jako najczęstszą kompromisową opcją pod użytkowanie mieszkalne. Grafit to nie magia — to poprawiona właściwość cieplna przy zachowaniu typowych parametrów mechanicznych.

Przy projektowaniu należy uwzględnić marginesy bezpieczeństwa dla współczynnika lambda (np. +5–10 % przy obliczeniach cieplnych). Takie podejście zabezpiecza przed różnicami w produkcji i warunkami montażu. Zyskujemy wtedy realistyczną wartość R i pewność, że ogrzewanie podłogowe będzie pracować zgodnie z założeniami.

Wpływ grafitowego styropianu na efektywność ogrzewania

Niższy lambda to mniejsze straty ciepła w kierunku gruntu i szybsze nagrzewanie pomieszczenia. Dla ogrzewania podłogowego oznacza to niższą temperaturę zasilania dla tej samej temperatury komfortu lub krótszy czas pracy kotła/pompy. Efekt energetyczny zależy od wielu czynników — od strefy klimatycznej po parametry systemu grzewczego — ale różnice rzędu kilku procent w zużyciu energii są realne.

Zobacz także: Jaki grunt pod styropian grafitowy? Poradnik

Przykład: przy identycznej grubości płyty grafitowej i białej, strumień ciepła przez podłogę może być mniejszy o ok. 18% dla grafitu. To nie oznacza, że rachunek za prąd spadnie o 18%, lecz że część strat, które normalnie trzeba zrekompensować, zostanie ograniczona. W budynkach dobrze izolowanych procentowy zysk może być niższy, w słabo izolowanych – większy.

Dodatkowy efekt jest ergonomiczny: cieńsza izolacja daje możliwość zmniejszenia całkowitej wysokości konstrukcji podłogi. To przydatne w remontach, gdy nie chcemy podnosić progów i poziomów drzwi. Szybsza reakcja instalacji to też korzyść przy sterowaniu pogodowym i pracy pomp ciepła na niskich temperaturach.

Zastosowania i typy pod ogrzewanie podłogowe

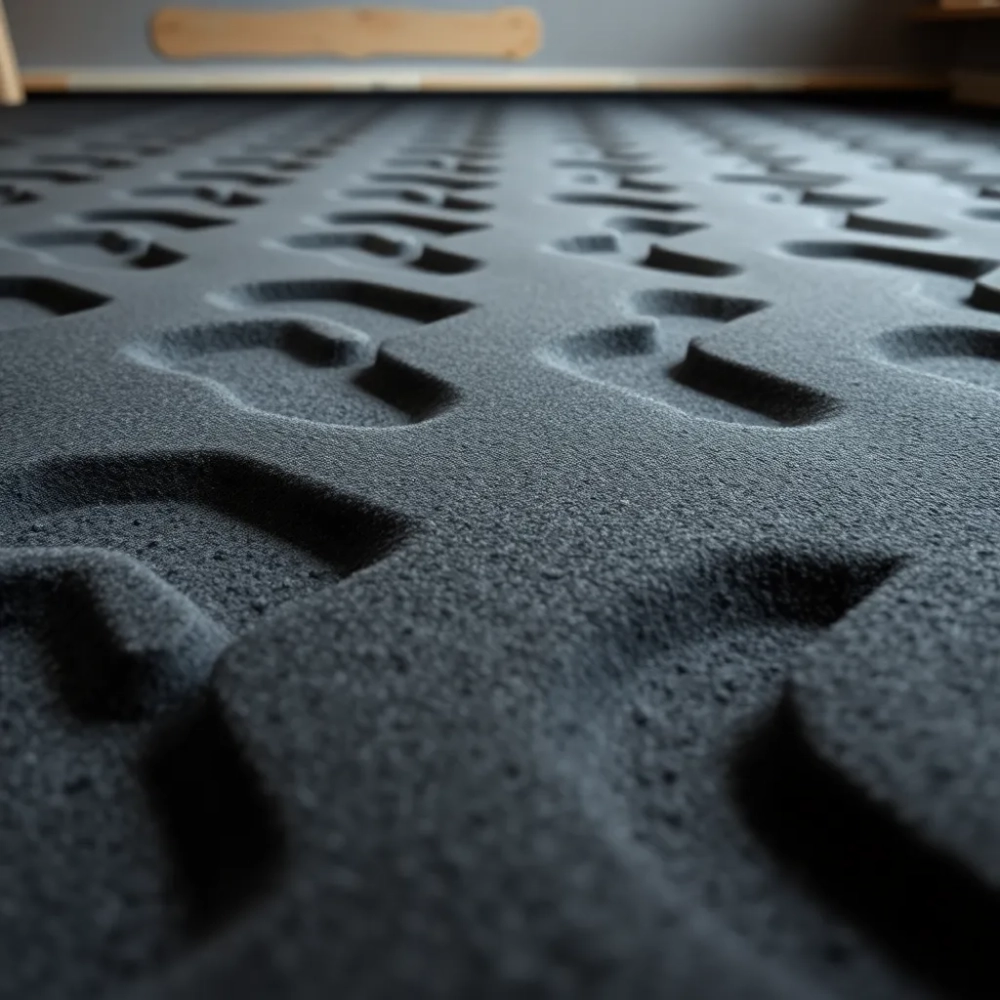

Grafitowy styropian występuje jako standardowe płyty oraz jako płyty dedykowane pod ogrzewanie z rowkami lub strefami montażowymi dla rur. W zależności od projektu wybiera się gładką płytę pod wylewkę lub panele z prowadnicami rurowymi, które przyspieszają montaż. Wybór typu zależy od sposobu rozprowadzenia instalacji i od tego, czy potrzebujemy bezpośredniego mocowania rur w materiale izolacyjnym.

Typowe formaty na rynku to arkusze 1000×500 i 1200×600 mm. Grubości zaczynają się od 30 mm i rosną do 200 mm w specjalnych rozwiązaniach. Do ogrzewania podłogowego najczęściej stosuje się zakres 50–150 mm, zależnie od wymaganego oporu cieplnego i od warunków gruntowych.

Wybór konkretnego typu łączy wymagania cieplne z konstrukcyjnymi. Grafitowy styropian dobrze sprawdza się pod wylewki cementowe, w systemach suchych i hybrydowych. Ważne, by dopasować klasę CS do przewidywanego obciążenia i rodzaju podłogi.

Układanie w mijance: dwa warstwy dla minimalnych mostków

Układanie "w mijance" to prosty trik, który redukuje mostki termiczne na stykach płyt. Zamiast jednej grubej warstwy kładziemy dwie warstwy cieńszych płyt, przesuwając ich połączenia względem siebie. Dzięki temu linie styku nie przechodzą przez cały przekrój izolacji i uzyskujemy bardziej jednorodne pole cieplne.

• Przygotuj równą i suchą podbudowę; usuń luźne cząstki i wyrównaj spadki.
• Połóż pierwszą warstwę (np. 60 mm), ale tak, by krawędzie nie pokrywały się z planowanymi spoinami drugiej.
• Drugą warstwę układaj przesuniętą, szczelnie do siebie, uszczelnij taśmą krawędzie styków i uzupełnij szczeliny pianką lub zaprawą cienkowarstwową.
• Na koniec rozłóż zbrojenie i wykonaj wylewkę zgodnie z projektem.

Mijanka nie tylko zmniejsza mostki, lecz także poprawia sztywność układu izolacyjnego podczas układania wylewki. Koszt pracy jest niewiele wyższy niż przy jednej warstwie, a efekt termiczny i montażowy bywa znaczący.

Nośność i dobór do podłogi i fundamentów

Nośność styropianu oceniamy przez klasę CS (wartość przy 10% odkształcenia). Dla zabudów mieszkalnych najczęściej rekomenduje się EPS 100, który wytrzymuje obciążenia rzędu ~100 kPa (~10 t/m²). Takie parametry bez problemu przyjmują obciążenia meblowe, użytkowe i ruch pieszy.

Jeśli planujesz garaż, magazyn lub intensywne obciążenia punktowe, wybierz materiał o wyższej klasie lub zastosuj rozdział obciążeń (płyta żelbetowa, płyty rozdzielające). Alternatywą jest XPS tam, gdzie występuje stały kontakt z wodą gruntową lub gdy wymaga się większej sztywności przy cienkich warstwach.

Projektując warstwę izolacyjną, uwzględnij nośność roboczą oraz wymagania dotyczące grubości wylewki. Grubsza wylewka poprawia dystrybucję obciążeń i współpracuje z izolacją, co pozwala używać standardowych klas EPS w większości przypadków.

Grafitowy vs biały styropian – kiedy wybrać grafit

Grafitowy styropian wybierz, gdy zależy Ci na maksymalnej izolacyjności przy ograniczonej wysokości zabudowy. To standardowa decyzja w remontach, remontach adaptacyjnych i tam, gdzie obniżenie grubości ocieplenia przekłada się na niższe koszty konstrukcyjne. Również tam, gdzie instalacja ogrzewania podłogowego ma działać przy niższych temperaturach zasilania, grafit poprawi ogólną sprawność systemu.

Jeżeli budżet jest bardzo ograniczony, a przestrzeni na izolację nie brakuje, biały styropian nadal ma sens. To prosty rachunek: wyższa cena za m³ grafitu = oszczędność miejsca; jeśli miejsce nie jest problemem, zwrot z inwestycji może być zbyt długi. Zawsze porównuj koszty materiału na m² potrzebnej warstwy, nie tylko cenę za m³.

Są też sytuacje, gdy grafit nie jest najlepszym wyborem: bezpośredni kontakt z wodą gruntową, duże punktowe obciążenia lub miejsca wymagające większej odporności na ściskanie. W takich przypadkach rozważ produkty hydrofobowe, płyty o wyższej gęstości lub inne materiały izolacyjne.

Certyfikaty, atesty i praktyczne wskazówki projektowe

Przy zakupie sprawdź dokumentację: deklarację właściwości użytkowych (DoP), oznakowanie CE, kategorię reakcji na ogień oraz deklarowane lambda. Te dokumenty to nie papierologia, lecz narzędzie do porównań i dowód na to, że producent potwierdza parametry. Upewnij się też, że deklarowana lambda odpowiada metodom pomiaru zgodnym z normami.

Do projektu dodaj bufor bezpieczeństwa w obliczeniach cieplnych i uwzględnij listwy dylatacyjne, mostki przy progach drzwi i izolację krawędziową. Zaznacz na rysunkach miejsca przejść instalacyjnych i zaplanuj, jak zredukować mostki przy fundamentach. Dobrze zaprojektowana warstwa izolacji to mniej problemów podczas eksploatacji.

Na etapie realizacji monitoruj zgodność ułożenia z projektem: od offsetu w mijance po szczelność styków i poprawne ułożenie paroizolacji, jeśli jest wymagana. Kontrola jakości przy odbiorze pozwala uniknąć kosztownych poprawek i zapewnia, że deklarowane oszczędności energetyczne zostaną osiągnięte.

Styropian grafitowy pod ogrzewanie podłogowe

• Jakie są korzyści stosowania grafitowego styropianu pod ogrzewanie podłogowe?

  Grafitowy styropian ma niższy współczynnik przewodzenia ciepła (ok. 0,030–0,031 W/mK), co pozwala na cieńszą warstwę izolacji przy tej samej izolacyjności i poprawia efektywność ogrzewania podłogowego.

• Czy grafitowy styropian rzeczywiście obniża koszty ogrzewania?

  Tak. Lepsze właściwości izolacyjne grafitowego styropianu prowadzą do mniejszego zużycia energii i niższych kosztów eksploatacyjnych przy utrzymaniu wymaganej izolacyjności.

• Jakie typy grafitowego styropianu pod ogrzewanie podłogowe oferuje STYRO24?

  W ofercie STYRO24 znajdują się m.in. DP CS PRO, EPS dach/podłoga, SWISSpor Lambda, EPS PREMIUM HYDRO i inne podobne produkty.

• Jak dobrać grubość i sposób ułożenia grafitowego styropianu dla ogrzewania podłogowego?

  Grubość warstwy powinna odpowiadać projektowi izolacyjności; zwykle stosuje się dwie warstwy tzw. mijanki, unikanie mostków termicznych i właściwe ułożenie warstw przed wylewką pod ogrzewanie podłogowe.
