Spinki do ogrzewania podłogowego – jak wybrać i nie przepłacić

Spinki do ogrzewania podłogowego decydują o tym, czy rura przez następne dwadzieścia pięć lat będzie leżała tam, gdzie ją ułożono, czy zacznie „wędrować" pod wylewką i tworzyć mostki termiczne. Cienki plastikowy element wydaje się drobiazgiem, dopóki ekipa nie wyleje betonu na źle napiętą pętlę wtedy okazuje się, że cały kosztorys poszedł na marne. W tekście poniżej znajdziesz konkretne parametry, realne normy zużycia, kompatybilność z popularnymi takerami oraz technikę montażu, która eliminuje typowe błędy wykonawcze.

• Jak dobrać spinki do rury i taker
• Spinki do takera parametry, zużycie na m² i kompatybilność z systemami
• Montaż rury ze spinkami krok po kroku
• Najczęstsze błędy przy mocowaniu rury spinkami
• Spinki plastikowe, klipsy metalowe czy szyny co wybrać

Jak dobrać spinki do rury i taker

Dobór spinek zaczyna się od średnicy rury, a nie od ceny opakowania. Rura PEX 16×2 mm wymaga spinek o wewnętrznej średnicy trzpienia 16 mm zbyt luźny klips pozwoli rurze wysunąć się przy podgrzewaniu, zbyt ciasny zdeformuje przekrój i ograniczy przepływ. W praktyce każda szanująca się marka produkująca rury podłogowe oznacza na boku pasku zalecaną średnicę mocowania.

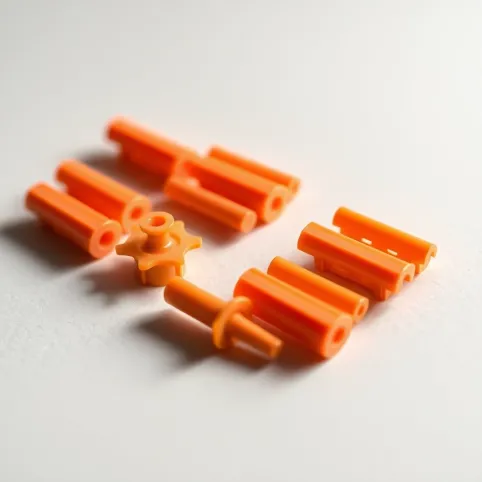

Drugim parametrem jest długość samego klipsa. Krótkie spinki (30-40 mm) sprawdzają się na twardych płytach styropianowych EPS 100, gdzie taker nie wbija się głębiej niż 25 mm. Dłuższe warianty (50-60 mm) są zarezerwowane dla miękkich mat z folią aluminiową lub wełny mineralnej o niskiej gęstości, gdzie krótki trzpień po prostu się wyrwie.

Taker ręczny (mechaniczny) wbija pojedyncze spinki siłą uderzenia sprężyny, więc wymaga od operatora pewności ręki i siły nadgarstka. Przy powierzchni powyżej 80 m² warto przesiąść się na taker automatyczny (pneumatyczny lub elektryczny), który wystrzeliwuje klipsy seriami i zmniejsza ryzyko postrzelenia rury pod kątem. Pamiętaj, że nie każda spinka pasuje do każdego pistoletu trzpień musi mieścić się w magazynku.

Materiał spinek to najczęściej polipropylen (PP) wzmocniony włóknem szklanym lub stal ocynkowana. Tworzywo sztuczne dominuje w budżetowych realizacjach i współpracuje ze wszystkimi popularnymi takerami (Aquapanel, Kan-therm, Tacker, Roth). Stal ocynkowana jest droższa, ale wytrzymuje wyższe temperatury montażu i nie pęka przy mrozie na budowie.

Kompatybilność średnic rur i spinek

Podane wartości wynikają z normy PN-EN 1264, która przy rozstawie osiowym rur 15-20 cm wymaga mocowania co 30-50 cm na prostej sekcji i co 10-15 cm na łuku. Na łukach bowiem rura „chce" się odbić od podłoża, a bez gęstszego klipsowania wylewka ją wypchnie.

Spinki do takera parametry, zużycie na m² i kompatybilność z systemami

Spinki takerowe do podłogówki to jednorazowe elementy montażowe po wbiciu w izolację nie da się ich wyciągnąć bez uszkodzenia. Dlatego tak ważne jest, żeby jeszcze przed zakupem policzyć ich realne zużycie, a nie sugerować się opakowaniem po 100 sztuk.

Zużycie spinek w praktyce

Dla rury 16 mm o rozstawie osiowym 15 cm (najczęstszy wariant) zużycie waha się od 60 do 80 sztuk na metr kwadratowy. Dolna granica dotyczy prostych pomieszczeń bez łuków, górna łazienek z wywinięciami i wąskich korytarzy. Przy rozstawie 20 cm spadnie do około 45-55 szt./m², ale jednocześnie spadnie moc grzewcza podłogi, więc taki wariant wybiera się rzadko.

Warto przyjąć zapas 15% ponad obliczone minimum. Spinki gubią się, łamią przy wbijaniu pod złym kątem, a kilka zawsze zostanie w magazynku pistoletu, gdy ten się zatnie. Na 100 m² podłogówki z rurą 16 mm zamawia się więc komplet 7000-9000 sztuk, czyli 7-9 opakowań po 1000 sztuk.

Koszt kompletu

Spinki to zaledwie 3-5% budżetu całej podłogówki, a ich zastosowanie wpływa bezpośrednio na współczynnik przenikania ciepła i rozkład temperatury na powierzchni. Oszczędzanie na tym elemencie jest pozorne.

Kompatybilność z systemami

Najpopularniejsze taker (Aquapanel, Kan-therm, Tacker, Roth) korzystają z uniwersalnych spinek plastikowych o średnicy 16-20 mm. Różnica tkwi w kształcie magazynka niektóre pistolety przyjmują spinek ułożone paskami, inne luzem. Przed zakupem warto sprawdzić typ magazynka w instrukcji narzędzia.

W systemach z rurą PEX-AL (aluminiowo-plastikową) spinki plastikowe mogą ślizgać się po gładkiej powierzchni aluminium. W takim wariancie lepiej sprawdzają się klipsy metalowe z ząbkowaną krawędzią lub spinki z dodatkową podkładką antypoślizgową. Bez niej rura będzie się przesuwać przy każdym cyklu grzewczym.

Montaż rury ze spinkami krok po kroku

Prawidłowy montaż spinek zaczyna się od przygotowania podłoża, a nie od samego strzału takerem. Izolacja termiczna (styropian EPS 100 lub płyta systemowa z folią) musi być czysta, sucha i ułożona bez fałd, bo każde zagłębienie stanie się potem punktem naprężenia rury.

Krok 1: ułożenie izolacji i folii

Na oczyszczonym stropie rozkłada się płyty styropianowe o grubości 30-50 mm (w zależności od wymagań termicznych stropu). Spoiny między płytami klei się taśmą, by beton nie wlał się w szczeliny. Na wierzch kładzie się folię PE 0,2 mm z zakładką 10 cm, która zapobiega ucieczce cementu w strukturę styropianu.

Krok 2: rozstaw rur i rozplanowanie pętli

Przed pierwszym strzałem rysuje się rozmieszczenie pętli na folii markerem lub przykleja paski samoprzylepne. Rozstaw osiowy 15 cm daje moc grzewczą 80-100 W/m², 20 cm 60-80 W/m². W strefach brzegowych (przy oknach) zagęszcza się rozstaw do 10 cm, co kompensuje straty ciepła.

Krok 3: strzał takerem co 30-50 cm

Rozwiniętą z rolki rurę prowadzi się zgodnie z oznaczeniem, jednocześnie naciągając ją lekko i przyciskając do izolacji. Spinkę umieszcza się nad rurą i strzela prostopadle do podłoża odchylenie nawet 15° powoduje, że trzpień wychodzi bokiem i nie trzyma mechanicznie.

Na prostych odcinkach wystarczy klips co 40-50 cm. Na łukach (przy zawracaniu pętli o 180°) co 10-15 cm, ponieważ rura ma tendencję do prostowania się pod wpływem ciepła i sprężystości tworzywa. Bez zagęszczenia spinek łuk „wystrzeli" ponad poziom wylewki.

Krok 4: kontrola naciągu rury

Po ułożeniu każdej pętli sprawdza się ją ręką rura nie może się dać przesunąć palcem w kierunku osiowym. Jeśli luz jest wyczuwalny, dobija się dodatkowe spinki w miejscach, gdzie odstęp przekracza 50 cm. Test końcowy polega na nadepnięciu na pętlę butem z miękką podeszwą ugięcie powinno być minimalne.

Najczęstsze błędy przy mocowaniu rury spinkami

Najczęstszym błędem jest za rzadkie mocowanie, czyli strzelanie co 80-100 cm „bo spinek szkoda". Rura pod wpływem cykli termicznych pracuje jak sprężyna i po roku potrafi przemieścić się o 2-3 cm. Efekt to nierównomierny rozkład ciepła na powierzchni podłogi i widoczne „zimne pasy" między pętlami.

Drugą klasyczną pomyłką jest użycie spinek o złej średnicy. Spinka 17 mm na rurze 16 mm trzyma pozornie dobrze, ale przy nagrzaniu do 50°C rura mięknie i wysuwa się z luzu. Właściwy montaż wymaga spinek o średnicy identycznej z rurą tolerancja to ±0,2 mm, nie więcej.

Strzał pod kątem to trzeci grzech wykonawców. Taker trzymany ukośnie wbija trzpień z boku, a nie centralnie nad rurą. Rura nie jest wtedy ściśnięta, lecz leży obok klipsa i po wylewce potrafi się przekręcić. Efekt bywa tragiczny przy ciśnieniowej próbie szczelności woda wycieka z punktu, którego nikt nie kontrolował.

Lista „nie rób tego"

• Nie wbijaj spinek w mokrą lub brudną folię trzpień wypada po 2-3 miesiącach.
• Nie oszczędzaj spinek na łukach tam zużycie rośnie dwu-, trzykrotnie.
• Nie używaj spinek z recyklingu o nierównomiernej długości zatykają magazynek takera.
• Nie strzelaj przez rurę, nawet jeśli wydaje się, że spinek „nie ma gdzie indziej".

Czwarta pułapka to brak kontroli naciągu przed wylewką. Ekipa ułoży pętle, schowa się z pola widzenia inwestora i przyjeżdża dopiero na betonowanie. Tymczasem po tygodniu rura mogła się rozluźnić w kilku miejscach. Każda pętla powinna być przed wylewką sprawdzona ręcznie i dociśnięta dodatkowymi klipsami tam, gdzie luz jest wyczuwalny.

Spinki plastikowe, klipsy metalowe czy szyny co wybrać

Wybór metody mocowania wpływa nie tylko na tempo pracy, ale też na koszt materiału, możliwość korekty i współpracę z konkretnym typem izolacji. Trzy najpopularniejsze rozwiązania spinki plastikowe, klipsy metalowe i szyny montażowe mają zupełnie różne zastosowania.

Spinki plastikowe do takera

Najszybsza metoda przy dużych powierzchniach. Taker automatyczny wystrzeliwuje do 3 spinek na sekundę, co pozwala ułożyć 100 m² podłogówki w jeden dzień roboczy. Sprawdzają się na twardych płytach styropianowych i matach systemowych z folią.

Minusy: brak możliwości korekty po wbiciu, ryzyko postrzelenia rury przy nieostrożnym operatorze, ograniczona nośność na miękkim podłożu.

Klipsy metalowe (klawiszowe)

Klipsy z drutu stalowego z zatrzaskiem pozwalają mocować rurę bez użycia takera wystarczy wcisnąć je w izolację palcami. Montaż jest cichy (przydatne w remontowanych mieszkaniach), a klips można wielokrotnie zdejmować i przekładać.

Minusy: czas montażu 2-3 razy dłuższy niż przy takerze, wyższa cena jednostkowa (0,15-0,25 PLN/szt.), ryzyko przecięcia rury ostrymi krawędziami przy montażu w pośpiechu.

Szyny montażowe

Szyny z tworzywa lub metalu z fabrycznymi gniazdami co 5 cm to rozwiązanie systemowe, w którym rura wchodzi w otwory bez dodatkowych spinek. Najwyższa precyzja rozstawu, możliwość natychmiastowej korekty, brak konieczności posiadania takera.

Minusy: najwyższy koszt materiałowy (8-15 PLN/mb), konieczność przykręcania szyn do podłoża lub mocowania na piankę, problem z nietypowymi kształtami pomieszczeń.

Kiedy NIE stosować spinek plastikowych

Nie używaj spinek PP na miękkiej wełnie mineralnej o gęstości poniżej 80 kg/m³ trzpień przejdzie przez materiał i nie utrzyma rury. Nie stosuj ich też na podłożach z folią aluminiową bez warstwy pośredniej, bo folia pęknie i straci funkcję odbijania ciepła.

Rezygnacja ze spinek wchodzi w grę przy ogrzewaniu ściennym lub sufitowym, gdzie rura mocowana jest w specjalnych profilach aluminiowych tam taker nie ma zastosowania.

Właściwie dobrane spinki do takera 16 mm w liczbie 60-80 sztuk na metr kwadratowy, rozmieszczone co 30-50 cm na prostej i co 10-15 cm na łuku, stanowią fundament trwałej instalacji. Bez nich podłogówka albo nie osiągnie projektowanej mocy, albo po dwóch sezonach grzewczych zacznie pracować pod wylewką. Warto potraktować ten element montażu z taką samą uwagą jak dobór kotła czy sterownika.

Źródła: PN-EN 1264 (Ogrzewanie podłogowe Wymagania i badania), wytyczne producentów systemów rurowych PEX, dane techniczne popularnych takerów montażowych (instrukcje producentów), poradniki branżowe Polskiego Zrzeszenia Instalatorów Ogrzewania i Klimatyzacji.
