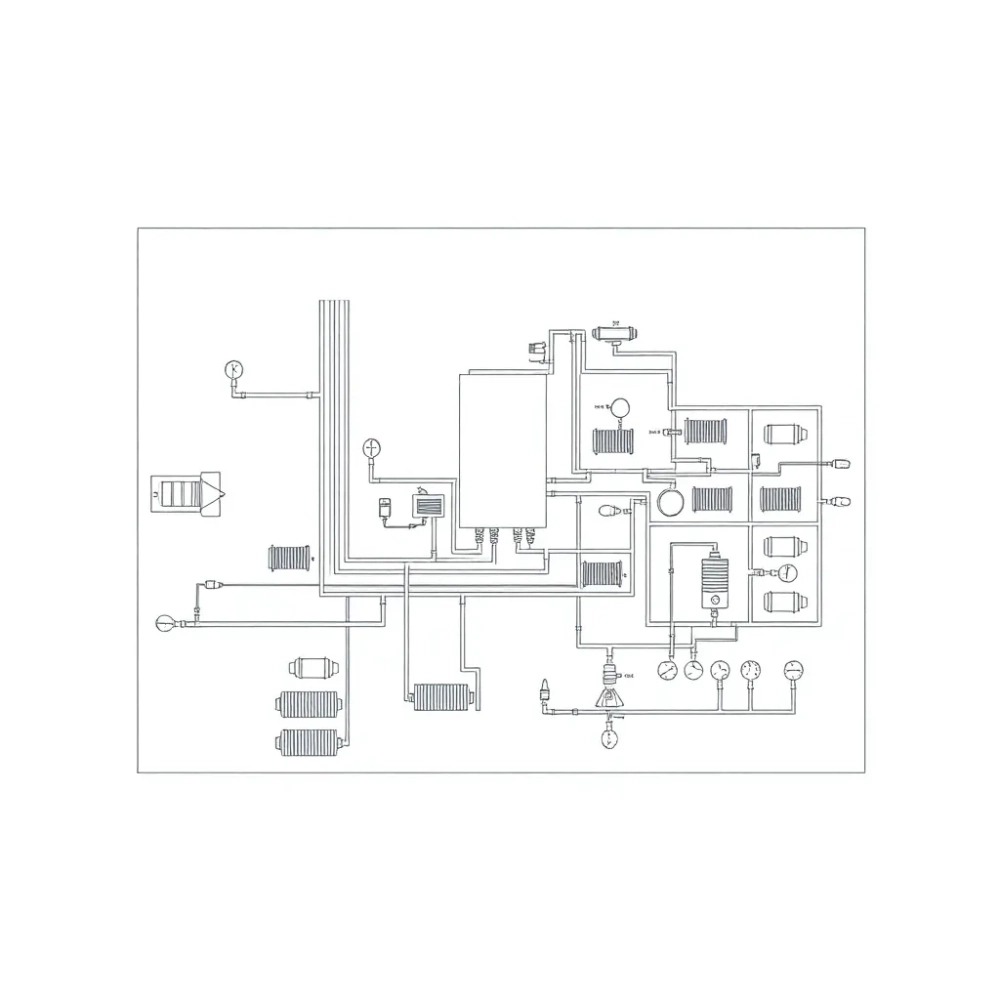

Schemat instalacji CO w bloku mieszkalnym: praktyczny przewodnik

Mnogość schematów instalacji CO w bloku mieszkalnym przyprawia o zawrót głowy nawet osoby z technicznym przygotowaniem, a koszt błędnego wyboru mierzy się nie tylko w tysiącach złotych, lecz także w zimnych kaloryferach przez kolejne lata. Który wariant naprawdę pasuje do konkretnego budynku, źródła ciepła i portfela grawitacyjna, pompowa, płaszczyznowa, a może hybryda? Poniżej znajdziesz konkretne różnice, pięć gotowych schematów podłączeń z opisem każdego elementu oraz listę błędów, przez które cała inwestycja może okazać się nietrafiona.

• Grawitacyjna czy pompowa: którą instalację CO wybrać w bloku?
• Pięć schematów podłączeń CO, które naprawdę działają w bloku
• Podłączenie grzejników i podłogówki w jednym układzie CO
• Najczęstsze błędy w schematach CO w blokach i jak ich uniknąć
• Normy, przepisy i wymagania, które musisz znać
• Kiedy NIE stosować poszczególnych rozwiązań
• Najczęściej zadawane pytania o instalacje CO w bloku

Grawitacyjna czy pompowa: którą instalację CO wybrać w bloku?

Instalacja grawitacyjna, nazywana też naturalną, opiera się na zjawisku konwekcji: woda grzeje się w kotle, staje się lżejsza, sama wędruje rurą w górę, a po oddaniu ciepła w grzejniku wraca chłodniejsza i cięższa. Ten obieg działa bez pompy, ale wymaga bardzo konkretnych warunków geometrycznych. Różnica wysokości między kotłem a najwyższym punktem instalacji musi wynosić minimum 2 metry, a łączna długość obiegu nie powinna przekraczać 25 metrów w poziomie. W typowym bloku z lat siedemdziesiątych te warunki były spełnione, dlatego tak wiele mieszkań wciąż funkcjonuje na tej zasadzie.

Problem zaczyna się przy modernizacji. Gdy pojawia się potrzeba wymiany kotła na wiszący, gazowy, z zamkniętą komorą spalania, naturalny obieg najczęściej przestaje wystarczać. Ciśnienie wody spada, grzejniki w najdalszych pokojach pozostają letnie, a sam kocioł odmawia współpracy z instalacją o zbyt małym oporze. W takiej sytuacji pozostaje albo pozostawienie starego kotła na paliwo stałe, albo przebudowa całego układu.

Instalacja pompowa rozwiązuje wszystkie te ograniczenia jednym elementem: pompą obiegową umieszczoną na powrocie, tuż przed kotłem. Pompa wymusza przepływ z prędkością od 0,5 do 2 metrów na sekundę, dzięki czemu średnice rur mogą być mniejsze (zamiast 1,5 cala wystarczy 22 mm), a odległość kotła od najdalszego grzejnika nie ma już znaczenia. W bloku z wieloma pionami to jedyna sensowna opcja.

System otwarty i zamknięty różnice, które decydują o bezpieczeństwie

W układzie otwartym naczynie wzbiorcze stoi na strychu lub w najwyższym punkcie instalacji, ma kontakt z powietrzem i jest otwarte od góry. Woda w takim obiegu styka się z tlenem, przez co rdzawe osady szybciej zapychają rury i grzejniki. Ciśnienie robocze nie przekracza 1,5 bara, a w razie przegrzania nadmiar wody po prostu wyparuje do atmosfery.

Instalacja zamknięta zamyka obieg hermetycznie. Naczynie wzbiorcze przeponowe (o pojemności zwykle od 8 do 35 litrów) przejmuje wzrost objętości wody przy grzaniu, a zawór bezpieczeństwa (najczęściej 3 bar) chroni przed nadmiernym ciśnieniem. Woda nie ma kontaktu z tlenem, więc elementy instalacji pracują dłużej typowo 20-30 lat bez większych awarii. Nowoczesne kotły gazowe wymagają właśnie takiego układu, zgodnie z normą PN-EN 303-5.

Kiedy grawitacyjna ma jeszcze sens

W budynkach, gdzie liczy się absolutna niezależność od prądu (gdy awarie sieci trwają dniami), grawitacyjna instalacja z kotłem na drewno lub węgiel wciąż pozostaje racjonalnym wyborem. W takim układzie pompa jest zbędna, a przy braku skomplikowanej automatyki awaryjność spada niemal do zera. Trzeba jednak pamiętać o wymaganiach Ekoprojektu i uchwał antysmogowych, które w wielu gminach eliminują stare kotły węglowe do 2030 roku.

Pięć schematów podłączeń CO, które naprawdę działają w bloku

Każdy schemat instalacji CO w bloku mieszkalnym można rozrysować na kilkanaście sposobów, ale w praktyce montażowej sprawdza się pięć wariantów. Różnią się liczbą obiegów, źródeł ciepła i stopniem skomplikowania automatyki. Dobór konkretnego rozwiązania zależy od tego, czy budynek ma już komin, dostęp do gazu, oraz od planowanego budżetu inwestycji.

Schemat 1: kocioł gazowy, jeden obieg CO, zasobnik ciepłej wody użytkowej

To najprostszy i najtańszy układ dla mieszkań do 80 m². Kocioł wiszący zasila jeden obieg grzejnikowy, a przez zawór trójdrogowy ogrzewa wodę w zasobniku o pojemności od 100 do 150 litrów. Pompa obiegowa wbudowana w kocioł wystarcza do pokonania oporów w typowym układzie. Całość zajmuje niewiele miejsca w kuchni lub łazience.

Koszt wykonania takiego schematu podłączenia instalacji CO zamyka się w przedziale 12 000-18 000 zł, w zależności od długości pionów i liczby grzejników. Przy standardowej wysokości pomieszczeń 2,5 m różnica wysokości między kotłem a najwyższym grzejnikiem wynosi zwykle 4-6 m, co w zupełności wystarcza nawet dla obiegu pompowego bez dodatkowych wspomagaczy.

Schemat 2: kocioł gazowy, zasobnik CWU, kolektory słoneczne

Dodanie solarów do podstawowego układu zmienia rachunek ekonomiczny przez 6-8 miesięcy w roku. Dwa płaskie kolektory o łącznej powierzchni 4-5 m² wystarczą, żeby pokryć od 50 do 70% zapotrzebowania na ciepłą wodę użytkową w czteroosobowej rodzinie. W bloku mieszkalnym montuje się je najczęściej na dachu lub na balkonie ostatniego piętra.

Schemat podłączenia wymaga wpięcia w obieg CWU dodatkowego wymiennika w zasobniku oraz pompy solarnej z grupą sterującą. Zawór zwrotny zapobiega cofaniu się ciepła do kolektorów nocą, a naczynie wzbiorcze solarne (8-12 l) przejmuje wzrost objętości glikolu. Koszt całego zestawu rośnie o 8 000-12 000 zł, ale zwrot następuje zwykle po 7-9 latach.

Schemat 3: kocioł, trzy obiegi (dwa podłogowe i jeden grzejnikowy), zasobnik CWU

Taki układ pojawia się przy generalnych remontach, gdy właściciel chce uzyskać niskotemperaturowe ogrzewanie podłogowe w łazienkach i kuchni, a jednocześnie zachować klasyczne grzejniki w pokojach. Dwa obiegi podłogowe wymagają temperatury zasilania 35-40°C, a grzejnikowy 55-65°C. Różnicę temperatur zapewnia zawór mieszający trójdrogowy z siłownikiem.

Kluczowym elementem jest rozdzielacz ogrzewania podłogowego z regulacją przepływu na każdą pętlę. W bloku mieszkalnym typowo montuje się rozdzielacz 3-4 obwodowy w szafce podtynkowej. Pętle podłogówki mają długość 60-100 m, rozstaw rur 15-20 cm, a średnica to najczęściej PE-X 16 × 2 mm. Cała inwestycja rośnie o 9 000-14 000 zł w porównaniu z samym układem grzejnikowym.

Dobra rada: przy podłogówce nigdy nie przekraczaj temperatury zasilania 45°C na wejściu do rozdzielacza. Wyższa temperatura powoduje pękanie wylewki, nierównomierne nagrzewanie i nadmierne opory hydrauliczne, które potrafią zablokować cały obieg.

Schemat 4: kocioł wyłącznie na ciepłą wodę użytkową

Zaskakująco częsty przypadek w blokach zasilanych z miejskiej sieci ciepłowniczej. Mieszkanie dostaje ciepło do grzejników z węzła cieplnego na piwnicy, a kocioł gazowy (zwykle przepływowy lub mały zasobnik 80-100 l) służy wyłącznie do przygotowania CWU. Schemat jest banalnie prosty, ale wymaga odpowiedniego podziału instalacji wodnej i zabezpieczenia przed przepływem zwrotnym.

Koszt takiego rozwiązania to 6 000-9 000 zł, a jego największą zaletą jest pełna niezależność od awarii sieci ciepłowniczej. W praktyce instalatorzy zalecają montaż zaworu antyskażeniowego zgodnie z PN-92/B-01706, żeby woda z CWU nie przedostała się do instalacji grzewczej.

Schemat 5: kocioł z zaworem trójdrogowym, dwa obiegi CO, CWU, solary, bufor, automatyka pogodowa

Najbardziej rozbudowany wariant, stosowany w dużych mieszkaniach i apartamentach na najwyższych kondygnacjach. Zawór trójdrogowy z siłownikiem dzieli przepływ między obieg grzejnikowy (wysoka temperatura) a obieg podłogowy (niska temperatura). Bufor ciepła o pojemności 300-500 litrów akumuluje energię z solarów i pompy ciepła, a automatyka pogodowa reguluje temperaturę zasilania w zależności od temperatury zewnętrznej.

Taki schemat instalacji CO w bloku mieszkalnym wymaga już projektu wykonanego przez osobę z uprawnieniami, zgodnie z rozporządzeniem w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (WT 2021). Łączny koszt waha się od 35 000 do 60 000 zł, ale sprawność energetyczna całego układu sięga 90-95% przy znikomej emisji pyłów.

Podłączenie grzejników i podłogówki w jednym układzie CO

Łączenie ogrzewania podłogowego z grzejnikowym w jednym mieszkaniu wymaga trzech rzeczy: rozdzielacza z zaworami regulacyjnymi, sprzęgła hydraulicznego oraz precyzyjnego doboru mocy pomp. Sprzęgło hydrauliczne rozdziela obieg kotłowy od obiegów o różnym oporze, dzięki czemu pompa w jednym obiegu nie zakłóca przepływu w drugim. Bez tego elementu przy próbie uruchomienia obu obiegów jednocześnie jeden z nich zawsze będzie głodzony.

W bloku mieszkalnym sprzęgło montuje się najczęściej w szafce podtynkowej o wymiarach 300 × 400 mm, razem z rozdzielaczem i armaturą. Średnica sprzęgła dla mieszkania do 120 m² to DN 25 z króćcami 1 cal. Koszt elementu to 400-700 zł, ale oszczędza tysiące złotych na późniejszych naprawach i regulacjach.

Dobór średnic rur i pompy

Średnice rur dobiera się na podstawie przepływu wody i dopuszczalnego spadku ciśnienia. W instalacji pompowej prędkość wody nie powinna przekraczać 1,5 m/s w rurach rozprowadzających i 0,8 m/s w przyłączach grzejnikowych. Przy takich założeniach do mieszkania 80 m² wystarcza pion zasilający DN 25 (rura 28 × 1,5 mm), a odgałęzienia do grzejników mają średnicę 15 mm.

Pompa obiegowa musi pokonać opór najdalszego obiegu. Przy mieszkaniu 80 m² typowy spręż wynosi od 0,8 do 1,2 m słupa wody, a wydajność 1,5-2,5 m³/h. Nowoczesne pompy z elektroniczną regulacją obrotów (klasa A) pobierają 30-60 W i dopasowują moc do aktualnego zapotrzebowania, co obniża koszty prądu o 40-60% w porównaniu ze starszymi modelami.

Regulacja i automatyka

Regulacja pogodowa to dziś standard w każdym nowym układzie. Czujnik temperatury zewnętrznej umieszczony na ścianie północnej budynku przekazuje dane do sterownika kotła, który na tej podstawie obniża lub podnosi temperaturę zasilania. Przy temperaturze zewnętrznej +5°C kocioł podaje do grzejników około 45°C, a przy -15°C już 65°C. Bez tej regulacji mieszkanie nagrzewa się zbyt mocno jesienią i zbyt słabo zimą.

Termostaty grzejnikowe z głowicami termostatycznymi uzupełniają regulację pogodową o korektę lokalną. W pokoju z dużymi oknami południowymi grzejnik sam się przykręci, gdy słońce zacznie grzać, a w sypialni utrzyma wyższą temperaturę. Różnica w komforcie i zużyciu gazu sięga 15-20% rocznie.

Uwaga: nie łącz ogrzewania podłogowego z tradycyjnymi głowicami termostatycznymi na tym samym obiegu. Podłogówka reaguje na zmiany temperatury z opóźnieniem 2-4 godzin, a głowica szybko ograniczy przepływ, powodując nierównomierne nagrzewanie i przegrzewanie wybranych pętli.

Najczęstsze błędy w schematach CO w blokach i jak ich uniknąć

Z praktyki montażowej wynika, że 80% awarii instalacji CO w blokach wynika z pięciu powtarzających się błędów projektowych i wykonawczych. Każdy z nich kosztuje od kilkuset do kilku tysięcy złotych w naprawach, nie licząc stresu związanego z zimnymi grzejnikami w środku stycznia.

Błąd 1: brak sprzęgła hydraulicznego

Montaż rozdzielacza podłogowego bezpośrednio na zasilaniu z kotła, bez sprzęgła, to jeden z najczęstszych grzechów. Obieg podłogowy ma opór 3-5 razy wyższy niż grzejnikowy, więc pompa kotłowa nie jest w stanie prawidłowo obsłużyć obu układów jednocześnie. Objawy to: długi czas nagrzewania podłogi, szum w rurach i niestabilna praca kotła. Rozwiązanie to montaż sprzęgła DN 25 lub DN 32 w zależności od mocy.

Błąd 2: źle dobrane naczynie wzbiorcze

Naczynie przeponowe dobiera się na podstawie pojemności instalacji i temperatury roboczej. Przyjmuje się, że na każde 10 litrów wody w układzie przypada 1 litr pojemności naczynia. W mieszkaniu 80 m² instalacja mieści od 80 do 120 litrów wody, więc naczynie 12-18 litrów wystarczy. Zbyt małe naczynie powoduje otwieranie zaworu bezpieczeństwa przy każdym grzaniu i szybkie zużycie membrany.

Błąd 3: brak odpowietrzników automatycznych

Podczas napełniania instalacji woda niesie ze sobą pęcherzyki powietrza, które gromadzą się w najwyższych punktach. Bez odpowietrzników automatycznych montowanych na każdym pionie i na rozdzielaczu podłogowym, instalacja będzie szumieć, a część grzejników pozostanie zimna. Na każdym piętrze w bloku warto zamontować co najmniej jeden odpowietrznik, a na końcówkach pionów dodatkowo zawory spustowe.

Błąd 4: niedostateczna izolacja rur

Rury prowadzone w kanałach ściennych, w stropie lub na klatce schodowej muszą mieć izolację termiczną o grubości co najmniej 13 mm dla średnic do 22 mm i 19 mm dla większych przekrojów. Wymóg wynika z WT 2021 oraz z normy PN-EN ISO 12241. Brak izolacji oznacza straty ciepła od 5 do 15% w skali roku i problem z roszeniem rur w pomieszczeniach o podwyższonej wilgotności.

Błąd 5: brak zaworów odcinających na każdym grzejniku

Bez zaworów odcinających na wejściu i wyjściu grzejnika nie da się go wymienić bez opróżniania całej instalacji. W bloku mieszkalnym to oznacza konieczność uzgadniania terminu z sąsiadami i zakłócanie im ogrzewania. Zawory kulowe lub proste termostatyczne z regulacją wstępną kosztują 40-80 zł za parę, a pozwalają na szybką wymianę grzejnika w ciągu godziny.

Checklista odbioru instalacji CO w bloku mieszkalnym:

• Próba ciśnieniowa wykonana przez 30 minut przy ciśnieniu 4 bar, spadek nie większy niż 0,2 bar.
• Wszystkie grzejniki równomiernie nagrzane, brak szumów i stuków przy rozruchu.
• Odpowietrzniki sprawdzone, instalacja odpowietrzona na każdym piętrze.
• Pompa obiegowa ustawiona na właściwy bieg (sprawdzony przepływomierzem).
• Zawory regulacyjne ustawione zgodnie z projektem, zanotowane nastawy.
• Naczynie wzbiorcze podłączone, ciśnienie wstępne sprawdzone manometrem.
• Zawór bezpieczeństwa drożny, ciśnienie otwarcia zgodne z dokumentacją.
• Automatyka pogodowa skalibrowana, czujnik zewnętrzny zamontowany na ścianie północnej.
• Termostaty grzejnikowe reagują na zmianę temperatury w ciągu 5 minut.
• Izolacja rur kompletna, łączenia klejone lub zaciskane zgodnie z instrukcją producenta.
• Protokół z próby szczelności podpisany przez wykonawcę i inwestora.
• Schemat instalacji z naniesionymi średnicami i trasami przekazany właścicielowi.

Normy, przepisy i wymagania, które musisz znać

Instalacja CO w bloku mieszkalnym podlega kilku aktom prawnym jednocześnie. Rozporządzenie w sprawie warunków technicznych (WT 2021) określa maksymalne zapotrzebowanie na ciepło budynku, wymagania izolacyjne i dopuszczalne emisje. Norma PN-EN 303-5 klasyfikuje kotły na paliwo stałe w klasach od 1 do 5, a od 2020 roku w nowych instalacjach dopuszczalne są wyłącznie kotły klasy 5 z automatycznym podawaniem paliwa.

Dyrektywa Ecodesign (UE 2015/1189) nakłada wymogi sprawności sezonowej i ogranicza emisję pyłów oraz tlenków azotu. Kotły gazowe kondensacyjne spełniają te wymogi niemal automatycznie, ale przy kotłach na pellet trzeba szukać urządzeń z certyfikatem Ecodesign i sprawnością powyżej 90%. Uchwały antysmogowe poszczególnych województw idą jeszcze dalej w Małopolsce i na Śląsku wymiana starego kotła węglowego jest wymagana do końca 2026 roku.

Kiedy potrzebujesz projektu, a kiedy wystarczy zgłoszenie

Wymiana samego kotła na nowy, o tej samej mocy i tym samym paliwie, zwykle nie wymaga pozwolenia na budowę ani nawet zgłoszenia. Wystarczy, żeby instalator posiadał odpowiednie uprawnienia i sporządził protokół z próby szczelności. Ingerencja w przebieg pionów, zmiana źródła ciepła (z węglowego na gazowe) lub zmiana mocy kotła o więcej niż 30% wymaga już zgłoszenia robót budowlanych, a czasem pozwolenia.

W bloku mieszkalnym dodatkowym utrudnieniem jest konieczność uzyskania zgody wspólnoty lub spółdzielni na prace ingerujące w piony i kanały kominowe. Remont jednego mieszkania nie powinien wpływać na instalację sąsiadów, ale w praktyce montaż nowego kotła gazowego często wymaga modernizacji przyłącza kominowego, co jest decyzją całej wspólnoty.

Kiedy NIE stosować poszczególnych rozwiązań

Grawitacyjna instalacja nie sprawdzi się w mieszkaniu z kotłem gazowym wiszącym, w budynku powyżej trzeciego piętra bez wydzielonej kotłowni oraz wszędzie tam, gdzie wymagana jest wysoka sprawność sezonowa. Otwarty układ nie współpracuje z nowoczesnymi kotłami kondensacyjnymi, które wymagają ciśnienia co najmniej 1 bar w obiegu.

Ogrzewanie podłogowe w całym mieszkaniu (bez grzejników) nie nadaje się do pokojów z dużymi przeszkleniami na północ, do łazienek wymagających szybkiego nagrzania oraz do mieszkań z ograniczeniami wysokości wylewki. W takich przypadkach lepiej zostawić grzejniki jako podstawowe źródło ciepła, a podłogówkę zastosować tylko w strefie komfortu.

Pompa ciepła w bloku ma sens tylko w budynkach z dobrą izolacją (zapotrzebowanie poniżej 70 kWh/m² rocznie) i przy dostępności do odpowiedniej mocy elektrycznej. W starszych blokach z wielkiej płyty, gdzie straty ciepła sięgają 120-150 kWh/m², pompa ciepła staje się ekonomicznie nieopłacalna nawet z dotacjami.

Najczęściej zadawane pytania o instalacje CO w bloku

Czy można łączyć podłogówkę z grzejnikami? Tak, pod warunkiem zastosowania sprzęgła hydraulicznego i zaworu mieszającego, który obniży temperaturę w obiegu podłogowym do 35-40°C. Bez tych elementów oba układy będą się wzajemnie zakłócać, a komfort cieplny spadnie.

Czy warto dziś stosować instalację grawitacyjną? W nowym mieszkaniu lub przy generalnym remoncie zdecydowanie nie. Jedynym uzasadnieniem pozostaje budynek bez dostępu do gazu ziemnego, z kotłownią na paliwo stałe i koniecznością pracy przy braku prądu przez wiele godzin. Nawet wtedy warto rozważyć instalację pompową z zasilaniem awaryjnym.

Ile kosztuje pełna instalacja CO w mieszkaniu 80 m²? Cena waha się od 12 000 zł za najprostszy układ z kotłem gazowym i grzejnikami, do 45 000 zł za wariant z podłogówką, solarami i buforem. Do tego dochodzi koszt eksploatacji: roczny wydatek na gaz dla typowego mieszkania wynosi 3 500-6 000 zł, w zależności od izolacji budynku.

Jaki kocioł wybrać do bloku z lat 70-tych? W większości przypadków najlepiej sprawdza się kocioł gazowy kondensacyjny o mocy 18-24 kW, współpracujący z instalacją pompową zamkniętą. Kocioł powinien mieć modulowaną palnik (zakres modulacji od 20 do 100%) i możliwość pracy z instalacją podłogową przez zawór mieszający.

Czy potrzebuję pozwolenia na wymianę instalacji? Wymiana samego kotła bez zmiany mocy i paliwa zwykle nie wymaga pozwolenia, ale zmiana źródła ciepła (np. z węglowego na gazowe) wymaga zgłoszenia. Remont instalacji wewnętrznej z wymianą pionów w obrębie jednego mieszkania traktowany jest jako remont i nie wymaga pozwolenia, chyba że ingeruje w elementy wspólne budynku.

Jak często serwisować instalację CO? Przegląd kotła gazowego wykonuje się raz w roku, zgodnie z wymogami producenta i przepisami prawa. Odpowietrzanie instalacji, sprawdzanie ciśnienia w naczyniu wzbiorczym i czyszczenie filtrów warto robić co 2 lata. Wymiana zaworów i głowic termostatycznych przypada zwykle po 8-12 latach eksploatacji.
