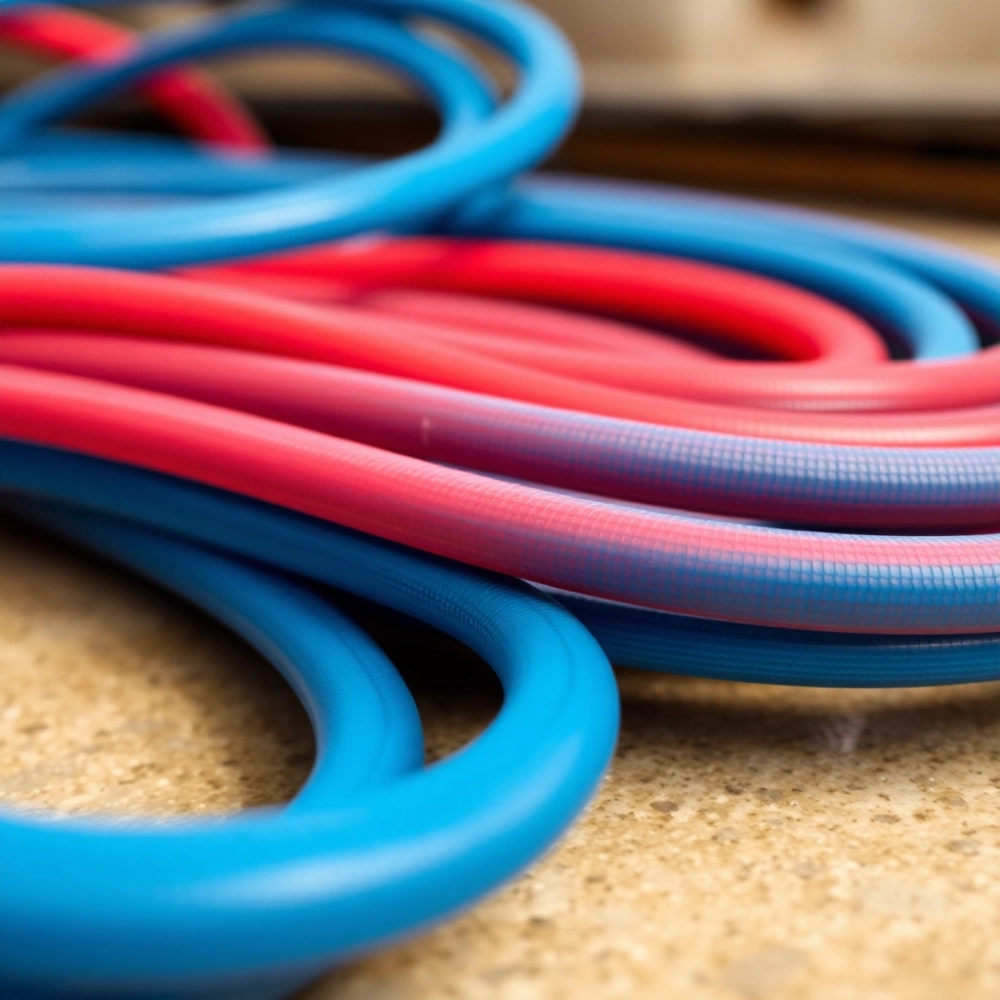

Rura PEX do ogrzewania podłogowego: jak wybrać i nie żałować przez 30 lat
Koszt zrywania gotowej posadzki, ponownego wylewania i przestoju w użytkowaniu domu to realne kilkanaście tysięcy złotych. Wszystko przez jeden źle dobrany element, którego nikt nie widzi po zamknięciu wylewki. Ten artykuł prowadzi przez każdy etap wyboru, obliczeń i montażu, bazując na fizyce pracy rury, obowiązujących normach i praktyce wykonawczej. Bez lania wody, za to z konkretnymi liczbami, które pozwalają podjąć decyzję bez stresu.
- PEX vs PERT: którą rurę do podłogówki wybrać w 2026 roku?
- Ile rury PEX potrzebujesz na m²? Przelicznik zużycia krok po kroku
- Montaż rury PEX w podłogówce: kolejność, próba ciśnieniowa i najczęstsze błędy
- FAQ: najczęściej zadawane pytania o rurę PEX do podłogówki
PEX vs PERT: którą rurę do podłogówki wybrać w 2026 roku?
Rynek instalacyjny oferuje dwa dominujące typy: rury PEX (usieciowany polietylen) oraz rury PERT (polietylen o podwyższonej odporności termicznej). Obie pracują w systemach niskotemperaturowych 35-55°C, obie spełniają wymogi normy PN-EN ISO 22391, ale różnią się mechaniką działania pod obciążeniem termicznym i sposobem montażu.
PEX przechodzi proces sieciowania wiązania łańcuchów polimeru, dzięki czemu zyskuje pamięć kształtu i wyższą sztywność obwodową. Po podgrzaniu gorącym powietrzem utrzymuje nadany promień, co ułatwia precyzyjne układanie w strefach brzegowych i wokół kolumn. PERT pozostaje bardziej elastyczny, lepiej radzi sobie z dużymi ślimakami na otwartych powierzchniach salonów czy hal.
Bariera antydyfuzyjna to kolejna różnica. Warstwa aluminium w rurze wielowarstwowej PEX-AL-PE stanowi absolutną barierę dla tlenu, co chroni elementy metalowe rozdzielacza i kotła przed korozją. W rurach PERT/EVOH warstwa etylen-winylo-alkoholu (EVOH) spełnia tę funkcję przy niższej masie i lepszej giętkości, choć przy uszkodzeniu mechanicznym traci szczelność szybciej niż aluminium.
PEX-AL-PE
Wysoka sztywność, pamięć kształtu, pięciokrotność średnicy jako minimalny promień gięcia. Temperatura robocza do 95°C, krótkotrwała do 110°C. Sprawdza się w małych pomieszczeniach, łazienkach, wąskich korytarzach i przy ogrzewaniu ściennym.
PERT/EVOH
Niska sztywność, wysoka elastyczność, trzykrotność średnicy jako minimalny promień gięcia. Temperatura robocza do 90°C, krótkotrwała do 95°C. Lepsza do dużych powierzchni otwartych, układów ślimakowych, systemów z pompą ciepła.
| Parametr | PEX-AL-PE | PERT/EVOH |
|---|---|---|
| Sztywność obwodowa | Wysoka (pamięta kształt) | Niska (elastyczna) |
| Bariera antydyfuzyjna | Warstwa aluminium 0,2 mm | EVOH 50-100 µm |
| Min. promień gięcia | 5 × średnica (80 mm dla 16x2) | 3 × średnica (48 mm dla 16x2) |
| Najlepsze zastosowanie | Małe pomieszczenia, strefy brzegowe, łazienki | Duże powierzchnie, ślimaki, salony |
| Temperatura pracy ciągłej | do 95°C | do 90°C |
| Ciśnienie robocze | 10 bar przy 70°C | 6 bar przy 70°C |
| Cena orientacyjna 16x2 | 7-11 zł/mb | 4-7 zł/mb |
Przy wyborze konkretnego rozwiązania warto też spojrzeć na dostępność średnic i system złączek. PEX 16x2 współpracuje z eurozłączkami 16x3/4", PERT wymaga zwykle złączek zaciskowych lub press. Niedopasowanie elementów bywa przyczyną reklamacji, bo instalator nieświadomie łączy systemy różnych producentów, łamiąc warunki gwarancji producenta rozdzielacza.
W przypadku domów z pompą ciepła, gdzie temperatura zasilania rzadko przekracza 35°C, różnica między oboma typami traci znaczenie eksploatacyjne. W instalacjach z kotłem gazowym pracującym w trybie 55/45°C PEX znosi warunki z większym zapasem, ale PERT wciąż pozostaje w pełni bezpieczny w tych parametrach.
Ile rury PEX potrzebujesz na m²? Przelicznik zużycia krok po kroku
Zużycie zależy od trzech czynników: powierzchni czynnej pomieszczenia, wybranego rozstawu i kształtu pętli. Najczęściej stosowane rozstawy to 10 cm (strefy brzegowe, łazienki), 15 cm (standardowa większość pokoi) oraz 20 cm (duże salony, niska strata ciepła).
| Rozstaw osi | Zużycie na m² powierzchni czynnej | Zastosowanie |
|---|---|---|
| 10 cm | 10 mb/m² | Strefy brzegowe, łazienki, wysokie straty ciepła |
| 15 cm | 6,5-7 mb/m² | Pokoje dzienne, sypialnie, standard |
| 20 cm | 5 mb/m² | Duże otwarte przestrzenie, niskie obciążenie cieplne |
| 25 cm | 4 mb/m² | Rzadko stosowany, hale, magazyny |
Wzór obliczeniowy pozostaje prosty: powierzchnia czynna pomieszczenia razy wskaźnik zużycia plus 10% zapasu na podejścia do rozdzielacza, straty montażowe i ewentualne naprawy. Przykład: salon 4 × 5 m z rozstawem 15 cm. Powierzchnia czynna po odjęciu 10 cm od ścian to około 18 m². Zużycie: 18 × 6,7 = 120 mb. Z zapasem: 132 mb. Jedna pętla 132 mb przekracza zalecane maksimum 100-120 mb, więc konieczne są dwie pętle po 66 mb.
Dlaczego 100-120 mb to górna granica?
Każdy metr rury generuje opór przepływu. Przy średnicy 16x2 mm i przepływie 30 l/h spadek ciśnienia wynosi około 1,5-2 Pa na metr. Po 120 mb daje to sumarycznie 180-240 Pa, co dla typowej pompy obiegowej stanowi już znaczącą część dostępnej wysokości podnoszenia. Dłuższe pętle wymagają albo grubszej rury (20x2 mm), albo większej wydajności pompy, albo podziału na obwody krótsze.
Rozstaw 10 cm w strefie brzegowej ma fizyczne uzasadnienie. Przy ścianie zewnętrznej okna temperatura posadzki musi być wyższa, żeby zrównoważyć większą stratę ciepła. Gęstszy rozstaw zwiększa powierzchnię grzejną w pasie 60-100 cm od ściany, skąd pochodzi nawet 50% całkowitego zapotrzebowania na ciepło w danym pomieszczeniu.
Przykłady obliczeniowe dla typowych powierzchni
Dom 120 m² powierzchni użytkowej, średnie zużycie 6,5 mb/m² przy rozstawie 15 cm, daje około 780 mb samej rury. Po doliczeniu podejść do rozdzielacza (zwykle 50-80 mb) suma sięga 850-860 mb. Rozdzielacz musi obsłużyć minimum 7-8 obwodów.
Mieszkanie 60 m² z dwoma łazienkami i salonem zużywa 350-400 mb rury. Łazienki wymagają rozstawu 10 cm, salon 20 cm, sypialnie 15 cm. Łączna liczba obwodów: 5-6.
Przy wyborze kręgów (200 mb) lub (400 mb) warto skalkulować, ile odpadów generuje układ. Zmiana kierunku pętli, omijanie słupów, podejścia do rozdzielacza to 8-12% strat. Lepiej kupić jeden krąg więcej niż zostawać z dokumentacją projektową bez fizycznej możliwości dokończenia instalacji.
Montaż rury PEX w podłogówce: kolejność, próba ciśnieniowa i najczęstsze błędy
Sam montaż dzieli się na sześć etapów, z których każdy ma wpływ na trwałość całego systemu. Pominięcie któregokolwiek to proszenie się o kłopoty, których naprawa wymaga zrywania posadzki.
Pierwszy etap to projekt i oznaczenie stref. Na rzucie parteru lub kondygnacji rysuje się obwody, zaznacza rozstawy i długości pętli. W tym momencie koryguje się trasy, szuka kolizji z instalacją elektryczną i wod-kan, ustala pozycję rozdzielacza. Bez tego dokumentu wykonawca działa na wyczucie, co prowadzi do asymetrii obciążenia hydraulicznego.
Drugi etap to izolacja termiczna i akustyczna. Na czystą, suchą wylewkę lub strop układa się folię PE 0,2 mm, na niej styropian EPS 100 lub EPS 200 o grubości 50-100 mm (zgodnie z wymaganiami Warunków Technicznych 2021 dla przegród poziomych). Na warstwę izolacji wraca folia z nadrukowaną siatką modularną 5 lub 10 cm, która ułatwia zachowanie równego rozstawu.
| Etap | Czynność | Parametr kontrolny |
|---|---|---|
| 1 | Projekt + rozstaw | Długość pętli ≤120 mb, rozstaw ±5 mm |
| 2 | Izolacja | EPS 100/200, folia bez fałd, zakładki 10 cm |
| 3 | Mocowanie rury | Spinki co 30-50 cm, bez naprężeń |
| 4 | Układanie pętli | Przewody kompensacyjne przy dylatacjach |
| 5 | Próba ciśnieniowa | 6 bar przez 24 h, spadek ≤0,2 bar |
| 6 | Wylewka + wygrzewanie | Wzrost temperatury 5°C/dzień |
Trzeci etap to mocowanie rury. Spinki plastikowe wbija się co 30-50 cm w prostej części i co 15-20 cm na zakrętach. Taker pneumatyczny przyspiesza pracę na dużych powierzchniach. Rura PERT po rozgrzaniu gorącym powietrzem (300-400°C przez 30 sekund) zachowuje nadany kształt, co ułatwia wykonanie ciasnych łuków bez zagnieceń. Zagniecenie zmniejsza przekrój, zaburza przepływ i tworzy kieszeń powietrzną skracającą żywotność pompy.
Czwarty etap to układanie pętli z uwzględnieniem dylatacji brzegowej i obwodowej. Przy ścianach zewnętrznych, słupach, przejściach między pomieszczeniami rura wchodzi w rękaw ochronny (peszel) o długości co najmniej 50 cm z każdej strony dylatacji. Bez tego zabezpieczenia ruchy termiczne wylewki (do 5 mm na 10 m) przenoszą się na rurę, generując naprężenia i mikropęknięcia po 5-10 latach eksploatacji.
Piąty etap to próba ciśnieniowa, najważniejszy moment całej inwestycji. System napełnia się wodą lub sprężonym powietrzem do ciśnienia 6 bar (norma PN-EN 1264-4) i utrzymuje przez 24 godziny. Dopuszczalny spadek wynosi 0,2 bar. Wynik dokumentuje się w protokole z podpisem kierownika budowy lub inspektora nadzoru. Bez tego dokumentu odbiór instalacji jest nieważny, a ubezpieczyciel odmówi wypłaty w przypadku szkody.
Piąty etap to próba ciśnieniowa. Pominięcie tego kroku oznacza brak możliwości wykrycia nieszczelności przed zalaniem rur wylewką. Każdy cieknący gwint, każda uszkodzona spinka ujawni się dopiero po uruchomieniu ogrzewania, kiedy naprawa wymaga skucia posadzki.
Szósty etap to wylewka cementowa lub anhydrytowa oraz wygrzewanie. Wylewka cementowa wymaga minimum 30 mm przykrycia rury (łącznie 65 mm od poziomu izolacji), anhydrytowa może mieć 35 mm przykrycia. Wygrzewanie rozpoczyna się po pełnym związaniu wylewki (21 dni dla cementu, 7 dni dla anhydrytu) i przebiega według schematu: temperatura zasilania rośnie o 5°C dziennie do osiągnięcia temperatury projektowej, utrzymuje się przez 3 dni, potem spada o 5°C dziennie do temperatury wyjściowej. Skok termiczny powoduje naprężenia, które pękają wylewkę.
| Dzień | Temperatura zasilania | Czynność |
|---|---|---|
| 1 | 20°C | Start systemu |
| 2 | 25°C | Stopniowy wzrost |
| 3 | 30°C | Stopniowy wzrost |
| 4 | 35°C | Stopniowy wzrost |
| 5 | 40°C | Stopniowy wzrost |
| 6 | 45°C | Osiągnięcie projektu |
| 7-9 | 45°C | Utrzymanie |
| 10 | 40°C | Stopniowy spadek |
| 11 | 35°C | Stopniowy spadek |
| 12 | 25°C | Powrót do bazy |
Pięć najczęstszych błędów montażowych powtarza się z sezonu na sezon. Pierwszy to pętle powyżej 120 mb, które generują zbyt wysoki spadek ciśnienia. Drugi to brak próby ciśnieniowej przed wylewką, co oznacza ślepy start systemu. Trzeci to brak dylatacji brzegowej, przez co wylewka pęka przy ścianach i przenosi naprężenia na rurę. Czwarty to mechaniczne uszkodzenie rury podczas prac po montażu (przebicie ostrym narzędziem, nadepnięcie butem z wkrętem w podeszwie). Piąty to rezygnacja z warstwy antydyfuzyjnej EVOH w rurach PERT, która w ciągu 5-7 lat prowadzi do korozji stali w wymienniku kotła i rozdzielaczu.
Box "Czerwone flagi" przy odbiorze systemu to pięć objawów złego montażu. Pierwszy: widoczne załamania i zagniecenia rury, szczególnie na zakrętach. Drugi: brak folii lub warstwy izolacyjnej w wybranych miejscach. Trzeci: rozdzielacz zamontowany bez zaworów odcinających na zasilaniu i powrocie każdego obwodu. Czwarty: brak możliwości odpowietrzenia układu (brak automatycznych odpowietrzników na rozdzielaczu). Piąty: brak protokołu próby ciśnieniowej w dokumentacji powykonawczej.
Checklist zakupowy
- Rura PEX 16x2 lub PERT 16x2 (zapas 10%)
- Złączki eurokonus 16x3/4" do rozdzielacza
- Spinki lub klipsy montażowe + taker
- Folia z kratką lub styropian EPS 100/200
- Taśma brzegowa dylatacyjna 8 mm
- Rozdzielacz z rotametrami i zaworami termostatycznymi
- Kalibrator i nożyce do rur
- Rękaw ochronny (peszel) na dylatacje
- Manometr do próby ciśnieniowej
- Pompa do napełniania instalacji
Kompatybilność z rozdzielaczami
Rozdzielacze mosiężne z przyłączami eurokonus 3/4" pasują do obu typów rur. System press (zaciskowy) wymaga profilu zacisku TH, H lub U w zależności od producenta rury. Mieszanie profili prowadzi do niedokładnego zaciśnięcia i wycieku w ciągu pierwszego sezonu grzewczego. Przy zakupie rozdzielacza warto sprawdzić certyfikat zgodności z normą PN-EN 1264 oraz listę kompatybilnych systemów rur podaną przez producenta.
Dobór średnicy 16 vs 20 mm
Średnica 16x2 mm to standard dla domów jednorodzinnych, pozwalający na układanie pętli do 120 mb bez nadmiernego spadku ciśnienia. Średnica 20x2 mm wchodzi w grę przy pętlach 150-200 mb (duże otwarte przestrzenie, magazyny, hale) oraz przy systemach niskotemperaturowych z dużymi przepływami. Grubsza rura oznacza większą pojemność wodną (0,2 l/mb vs 0,13 l/mb dla 16x2), wolniejsze nagrzewanie i wyższy koszt materiału o 40-60% na metrze bieżącym.
Kiedy nie stosować PEX-AL-PE?
Rura wielowarstwowa z aluminium nie toleruje wielokrotnego zginania w tym samym miejscu. Aluminium pęka po 3-4 gięciach, co prowadzi do rozwarstwienia i utraty szczelności. W instalacjach z wieloma zmianami kierunku (łazienki z kolumnami, wnęki, uskoki) lepiej sprawdza się PERT. PEX-AL-PE ma też wyższy współczynnik rozszerzalności cieplnej niż PERT, co w dużych polach wymaga częstszych punktów mocowania.
Przy wyborze średnicy warto kierować się nie tylko powierzchnią, ale też temperaturą projektową. Dom pasywny z pompą ciepła pracującą przy 30/25°C toleruje dłuższe pętle niż dom energooszczędny z grzejnikami wspomagającymi przy 55/45°C. W tym drugim przypadku krótsze pętle z większym przepływem dają wyższą stabilność temperatury.
FAQ: najczęściej zadawane pytania o rurę PEX do podłogówki
Czy rura PEX nadaje się do ogrzewania podłogowego?
Rura PEX stanowi jeden z podstawowych materiałów do wodnego ogrzewania podłogowego, spełniając wymagania normy PN-EN ISO 22391. Jej parametry pracy ciągłej obejmują temperaturę do 95°C i ciśnienie do 10 bar, co z dużym zapasem pokrywa warunki eksploatacji w instalacjach niskotemperaturowych. Warstwa EVOH lub aluminium chroni przed dyfuzją tlenu, który w przeciwnym razie korozjowałby metalowe elementy rozdzielacza i wymiennika.
Jaka średnica rury PEX do ogrzewania podłogowego?
Najczęściej stosowana średnica to 16x2 mm (średnica zewnętrzna 16 mm, grubość ścianki 2 mm), która w połączeniu z rozstawem 15 cm zapewnia optymalny kompromis między zużyciem materiału a wydajnością cieplną. Średnica 20x2 mm sprawdza się w dużych pomieszczeniach z pętlami powyżej 120 mb, natomiast 12x1,7 mm stosuje się w systemach ściennych i sufitowych o niewielkim obciążeniu cieplnym.
Ile metrów rury PEX na m² podłogówki?
Przy rozstawie 15 cm zużycie wynosi 6,5-7 mb/m² powierzchni czynnej. Rozstaw 10 cm wymaga 10 mb/m², a rozstaw 20 cm oznacza 5 mb/m². Do wyniku zawsze dodaje się 10% zapasu na podejścia do rozdzielacza i straty montażowe. Pomieszczenie 4 × 5 m z rozstawem 15 cm zużywa 130-140 mb rury w jednej lub dwóch pętlach.
Jak przeprowadzić próbę ciśnieniową ogrzewania podłogowego?
System napełnia się wodą lub sprężonym powietrzem do ciśnienia 6 bar (wartość trzykrotnie przekraczająca ciśnienie robocze, zgodnie z PN-EN 1264-4). Ciśnienie utrzymuje się przez 24 godziny, a dopuszczalny spadek wynosi 0,2 bar. Wynik dokumentuje się w protokole odbioru. Pominięcie próby oznacza brak gwarancji wykrycia wad montażowych przed zalaniem rur wylewką.
Rura PEX czy PERT do podłogówki?
PEX oferuje wyższą sztywność i pamięć kształtu, lepszą do małych pomieszczeń z wieloma zmianami kierunku. PERT pozostaje bardziej elastyczny, tańszy i lepszy do dużych powierzchni układanych w ślimak. W domach z pompą ciepła przy temperaturze 35/28°C oba typy pracują bez różnicy eksploatacyjnej. W instalacjach z kotłem gazowym 55/45°C PEX daje nieco większy zapas termiczny.
Przy wyborze konkretnego systemu najlepiej trzymać się jednego producenta rur, złączek i rozdzielacza. Mieszanie elementów różnych marek może prowadzić do utraty gwarancji na cały system, szczególnie gdy producent rozdzielacza wymaga określonego profilu zacisku lub materiału złączki. Kompletny system z jednej palety eliminuje to ryzyko i upraszcza procedurę reklamacyjną w razie problemów.
Dane techniczne i normatywne na podstawie: PN-EN ISO 22391-2:2009 (Systemy przewodów rurowych z tworzyw sztucznych do instalacji wody ciepłej i zimnej. Polietylen usieciowany (PE-X)), PN-EN ISO 21003 (Wielowarstwowe systemy rur do instalacji wody ciepłej i zimnej), PN-EN 1264-4 (Ogrzewanie podłogowe wodne. Montaż), DIN 4726 (Rury z barierą antydyfuzyjną do ogrzewania podłogowego), Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (z późn. zm.). Źródła: Polski Komitet Normalizacyjny (pkn.pl), Deutsches Institut für Normung (din.de), ISOPLUS (isoplus.de).
