Rozdzielacz do podłogówki i grzejników zestaw, który naprawdę działa

Wybór rozdzielacza do ogrzewania podłogowego i grzejnikowego to moment, w którym albo zyskasz spokój na lata, albo zaczniesz gonić hydraulika po każdym sezonie grzewczym. Różnica między tymi scenariuszami nie tkwi w cenie, lecz w świadomym dopasowaniu parametrów do konkretnej instalacji i w zrozumieniu, dlaczego mosiądz chromowany, przepływomierze rotametryczne i prawidłowy rozstaw osi decydują o komforcie cieplnym w całym domu.

• Co zawiera kompletny zestaw rozdzielacza podłogówki
• Parametry techniczne mosiężnego rozdzielacza z rotametrami
• Jak dobrać liczbę obwodów i długość pętli
• Montaż rozdzielacza krok po kroku w szafce
• Najczęstsze błędy przy wyborze i montażu zestawu

Co zawiera kompletny zestaw rozdzielacza podłogówki

Kompletny zestaw rozdzielacza podłogówki to nie pojedyncza belka z przypadkowo dobranymi akcesoriami, lecz przemyślany układ elementów, w którym każdy podzespół odpowiada za konkretne zadanie w obiegu grzewczym. Bez tej spójności nawet najdroższy mosiądz nie uratuje rozkładu temperatur w domu.

Trzon stanowią dwie belki ze stali nierdzewnej lub mosiądzu chromowanego, rozmieszczone symetrycznie w szafce lub na stelażu ściennym. Belka zasilająca (górna) kieruje czynnik grzewczy do poszczególnych pętli podłogowych, a belka powrotna (dolna) zbiera wodę już oddaną ciepło do pomieszczeń. To właśnie na zasilaniu pracują rotametry z pływakiem, pozwalające wizualnie kontrolować natężenie przepływu w każdym obiegu i precyzyjnie go balansować.

Na powrocie montuje się kurki odcinające z gniazdem do siłowników termicznych M30×1,5, które współpracują z automatyką pogodową i termostatami pokojowymi. Dzięki temu każde pomieszczenie zyskuje niezależną regulację temperatury, a Ty nie musisz otwierać szafki, by zmienić nastawy.

Integralną częścią zestawu są dwa zawory odpowietrzająco-spustowe, montowane na końcach obu belek. Powietrze gromadzące się w instalacji podłogowej to cichy zabójca równomiernego rozkładu ciepła, dlatego automatyczne odpowietrzniki w każdym rozdzielaczu to absolutne minimum. Zawór spustowy z kolei pozwala szybko opróżnić układ bez demontażu, co przydaje się przy serwisie i sezonowym płukaniu.

Całość spina stelaż montażowy z ocynkowanej stali, regulowany w pionie i poziomie, z uchwytami tłumiącymi drgania pompy obiegowej. Wyjścia obiegów zakończone są złączkami Eurokonus 3/4" dla rur PEX 16×2 lub 17×2, a przyłącza główne mają gwint 1" DN25.

Porównanie wariantów od 2 do 12 obwodów

Przy doborze zestawu pamiętaj o zapasie jednego obwodu. Pętla, która na etapie projektu miała 70 m, potrafi po ułożeniu w pomieszczeniu potrzebować 82 m, bo meble, kształt wnęki i kompensacja termiczna potrafią zjeść kilka metrów.

Parametry techniczne mosiężnego rozdzielacza z rotametrami

Rozdzielacz mosiężny chromowany do podłogówki to dziś standard, nie luksus. Mosiądz CW617N, z którego wykonywane są belki, wytrzymuje temperaturę roboczą do 90°C i ciśnienie 6 bar, co odpowiada typowym parametrom kotłów kondensacyjnych oraz pomp ciepła pracujących w niskiej temperaturze zasilania.

Kluczowy parametr to rozstaw osi przyłączy obiegów, wynoszący 50 mm. To właśnie on decyduje o kompatybilności z większością szafek podtynkowych dostępnych na polskim rynku. Próba wstawienia belki o rozstawie 55 mm do standardowej szafki kończy się koniecznością kucia ściany lub wymiany całej zabudowy.

Rotametry w rozdzielaczu podłogówki pełnią podwójną rolę: wizualizują przepływ i umożliwiają jego regulację za pomocą śruby blokującej pływak. Fizyka działania jest prosta: czynnik grzewczy pcha pływak w górę przezroczystej rurki, a siła oporu hydrodynamicznego równoważy jego ciężar. Gdy chcesz zmniejszyć przepływ, blokujesz pływak na niższej wysokości, ograniczając przekrój czynnego strumienia.

Przyłącze Eurokonus 3/4" na wyjściach to kolejny element, którego nie wolno bagatelizować. Standard ten obowiązuje w całej Unii Europejskiej i pozwala łączyć rury PEX 16×2 oraz 17×2 z identycznym momentem dokręcenia. Próba zastosowania złączek innego producenta bez certyfikatu PN-EN 1264 może skutkować nieszczelnością po pierwszym sezonie grzewczym.

Jak dobrać liczbę obwodów i długość pętli

Zasada 1 obwód = 10-15 m² powierzchni to fundament, od którego zaczyna się każdy prawidłowy projekt podłogówki. Dla salonu 28 m² potrzebujesz więc dwóch pętli po około 14 m², dla łazienki 6 m² jednej pętli 50-60 m. Ale ten przelicznik to dopiero punkt wyjścia, nie wyrocznia.

Maksymalna długość pojedynczej pętli wynosi 80-100 m przy rurze 16×2, a przy 17×2 rośnie do 110-120 m. Dłuższa pętla oznacza wyższy spadek ciśnienia, nierównomierny rozkład temperatury w posadzce i przeciążenie pompy obiegowej. Gdy pomieszczenie wymaga ponad 100 m, dzielisz je na dwa obwody, nawet jeśli wychodzi 55 m każdy.

Schemat doboru wygląda następująco: narysuj rzut pomieszczenia, podziel go na strefy o zbliżonej powierzchni (maksymalna różnica 20%), poprowadź pętlę w taki sposób, by nie przekraczała 100 m, a na końcu dodaj jeden obwód zapasowy. Ten zapas kosztuje kilkadziesiąt złotych, a w praktyce ratuje sytuację, gdy projektant nie uwzględnił wnęki na szafkę wnękową albo słupa nośnego.

Norma PN-EN 1264-3 precyzuje, że różnica temperatury między zasilaniem a powrotem w pętli podłogowej powinna mieścić się w przedziale 5-10 K przy obciążeniu cieplnym 50-100 W/m². To dlatego podłogówka pracuje na niższych parametrach niż grzejniki, a rozdzielacz musi umożliwiać dokładne balansowanie każdego obwodu z osobna.

Montaż rozdzielacza krok po kroku w szafce

Lokalizacja rozdzielacza to decyzja, którą podejmuje się raz, więc warto ją dobrze przemyśleć. Najczęściej montuje się go w garażu, kotłowni lub wnęce korytarzowej na wysokości 40-60 cm od posadzki. Takie położenie daje łatwy dostęp serwisowy, a jednocześnie chroni przed przypadkowym uszkodzeniem mechanicznym.

Szafka podtynkowa lub natynkowa musi mieć wystarczającą głębokość, by zmieścił się nie tylko rozdzielacz, ale też zawory odcinające i miejsce na podłączenie rur. Dla zestawu 6-obwodowego potrzebujesz minimum 120 mm głębokości, dla 12-obwodowego około 160 mm. Drzwiczki powinny zapewniać cyrkulację powietrza, inaczej w zamkniętej przestrzeni wzrośnie temperatura i przyspieszy starzenie uszczelek.

Montaż stelaża zaczynasz od wyznaczenia pionu i poziomu przy pomocy lasera lub długiej poziomicy. Stelaż mocujesz kołkami rozporowymi 8×60 mm w co najmniej czterech punktach, bo pełen zestaw 12-obwodowy z wodą waży ponad 10 kg. Po zamocowaniu belek na stelażu sprawdzasz, czy osie obiegów są idealnie wypoziomowane, ponieważ nawet 2 mm przechyłu utrudni prawidłowe odpowietrzanie.

Podłączenie do źródła ciepła wymaga zachowania kierunku przepływu: zasilanie zawsze na belce górnej, powrót na dolnej. Jeśli pompa ciepła lub kocioł pracuje w niskiej temperaturze 35-45°C, między źródłem a rozdzielaczem warto zamontować zawór mieszający trójdrogowy, który ustabilizuje temperaturę zasilania.

Balansowanie przepływu na rotametrach to etap, który odróżnia prawidłowy montaż od amatorszczyzny. Zamykasz wszystkie obwody, odkręczasz pierwszy, nastawiasz przepływ zgodnie z projektem (zwykle 2,0 l/min przy pętli 70 m), powtarzasz dla każdego obwodu. Po godzinie pracy instalacji sprawdzasz ponownie, bo uszczelki siadają i przepływ może się zmienić o 0,3-0,5 l/min.

Odpowietrzanie wykonujesz po pierwszym napełnieniu instalacji, przy otwartych zaworach odpowietrzających na obu końcach belek. Puszczasz pompę na minimalnych obrotach, obserwujesz, aż z odpowietrznika przestanie się wydobywać powietrze i popłynie jednolity strumień wody. Dopiero wtedy uznajesz układ za odpowietrzony i gotowy do próby ciśnieniowej.

Schemat podłączenia w trybie tekstowym

Kocioł/pompa ciepła → zawór odcinający 1" DN25 → rozdzielacz zasilający (belka górna z rotametrami) → 6-12 obwodów PEX 16/17 mm → rozdzielacz powrotny (belka dolna z kurkami do siłowników) → zawór odcinający → źródło ciepła. Szafka natynkowa 600×800×160 mm, drzwiczki z perforacją 30% powierzchni.

Najczęstsze błędy przy wyborze i montażu zestawu

Zbyt mała liczba obwodów względem powierzchni domu to grzech główny, który wychodzi w drugim sezonie grzewczym. Objawia się nierównomiernym grzaniem: w pokoju dziennym podłoga parzy, a w sypialni na końcu obwodu ledwo ciepła. Hydraulicy naprawiają to zwykle dorabianiem dodatkowej belki, co kosztuje więcej niż wyjściowy zapas jednego obwodu.

Brak zaworów odcinających przed rozdzielaczem to drugi klasyczny błąd. Bez nich nie odetniesz instalacji podłogowej od źródła ciepła bez spuszczania wody z całego kotła. Zawory z termometrami 1" DN25 kosztują około 135 zł za parę, a pozwalają w ciągu minuty odciąć podłogówkę, zmierzyć temperaturę zasilania i powrotu, a nawet wypłukać układ.

Mieszanie rur 16 mm i 17 mm bez odpowiednich złączek to trzecia pułapka. Rury PEX 16×2 i 17×2 mają różną średnicę wewnętrzną, więc złączka Eurokonus 3/4" współpracuje z obydwiema, ale pierścień zaciskowy i tuleja muszą być dobrane do konkretnej średnicy. Stosowanie uniwersalnych złączek bez oznaczenia normy PN-EN 1264 kończy się powolnym przesiąkaniem po kilku cyklach grzewczych.

Kupowanie zestawu bez zaworów odpowietrzających to oszczędność pozorna. Brak odpowietrzników oznacza, że powietrze gromadzące się w najwyższych punktach instalacji blokuje przepływ w pojedynczych obwodach, a Ty szukasz usterki tam, gdzie jej nie ma. Automatyczny odpowietrznik to element, którego nie powinno zabraknąć w żadnym rozdzielaczu, niezależnie od ceny zestawu.

Montaż rozdzielacza w pomieszczeniu mieszkalnym bez zabudowy to kolejna wpadka estetyczna i akustyczna. Pompa obiegowa generuje hałas 35-45 dB, a rury PEX podczas nagrzewania wydają charakterystyczne trzaski. Szafka z drzwiczkami tłumi te dźwięki o 10-15 dB, co w sypialni robi różnicę między spokojnym snem a wybudzaniem się w nocy.

Niedokręcenie złączek Eurokonus momentem 25-30 Nm to piąty błąd, który ujawnia się dopiero pod ciśnieniem roboczym. Klucz dynamometryczny kosztuje 80 zł, a jego brak oznacza ryzyko zalania kotłowni przy pierwszym rozruchu. Wielu instalatorów dokręca złączki "na oko", co działa przez miesiąc lub dwa, ale po sezonie grzewczym uszczelki tracą sprężystość i połączenie zaczyna sączyć.

Brak projektu balansowania hydraulicznego to ostatni, bodaj najczęstszy grzech. Balansowanie "na czuja" rzadko kiedy daje prawidłowe wyniki, bo najdłuższa pętla potrzebuje wyższego ciśnienia dyspozycyjnego niż krótka. Bez obliczeń opartych na tabeli producenta (zawierającej kv zaworu i spadki ciśnienia) trudno ustawić rotametry tak, by każde pomieszczenie miało zbliżoną temperaturę podłogi.

Checklista doboru do wydruku

• Pomiar powierzchni każdego pomieszczenia z dokładnością do 1 m².
• Podział pomieszczeń na obwody 10-15 m², maksymalnie 100 m pętli.
• Dobór rozdzielacza z rozstawem osi 50 mm i przyłączami 1" DN25.
• Weryfikacja obecności rotametrów, zaworów odpowietrzających i stelaża.
• Sprawdzenie kompatybilności złączek Eurokonus z posiadanymi rurami PEX.
• Rezerwa jednego obwodu na wypadek korekty projektu.
• Zaplanowanie zaworów odcinających z termometrami przed rozdzielaczem.

Kiedy NIE stosować rozdzielacza mosiężnego chromowanego

W instalacjach otwartych, narażonych na zamarzanie w nieogrzewanych halach, mosiądz chromowany ustępuje miejsca stali nierdzewnej lub tworzywom sztucznym. Chromowana powłoka wytrzymuje temperaturę do 90°C, ale cykliczne zamarzanie i rozmarzanie wody w krótkich odstępach czasu prowadzi do mikropęknięć i korozji naprężeniowej po kilku sezonach.

W układach z glikolem propylenowym o stężeniu powyżej 40% standardowe uszczelki EPDM warto zastąpić wersjami FKM, bo glikol w wyższym stężeniu przyspiesza degradację gumy. Większość producentów rozdzielaczy oferuje taką opcję na zamówienie, ale wymaga to zaznaczenia w specyfikacji przed zakupem.

FAQ wplecione w tok artykułu

Czy rozdzielacz podłogówki współpracuje z siłownikami termicznymi M30×1,5? Tak, pod warunkiem że kurki powrotne mają gniazdo montażowe pod ten gwint. Siłowniki termoelektryczne otwierają przepływ po podaniu napięcia 230 V lub 24 V ze sterownika, a czas pełnego otwarcia wynosi 2-3 minuty.

Czy rozdzielacz 6-obwodowy nadaje się do domu 120 m²? Nie, jeśli każde pomieszczenie ma własną pętlę. Przy podłodówce na całej powierzchni 120 m² potrzebujesz rozdzielacza 10-12-obwodowego, bo obwody łazienkowe, korytarzowe i pokojowe wymagają indywidualnej regulacji.

Czy można łączyć rurę PEX 16 i 17 w jednym rozdzielaczu? Można, ale każda średnica wymaga własnego pierścienia zaciskowego w złączce Eurokonus. Mieszanie średnic bez wymiany tulei zaciskowej skutkuje nieszczelnością przy ciśnieniu powyżej 3 bar.

Współpraca z automatyką i pompami

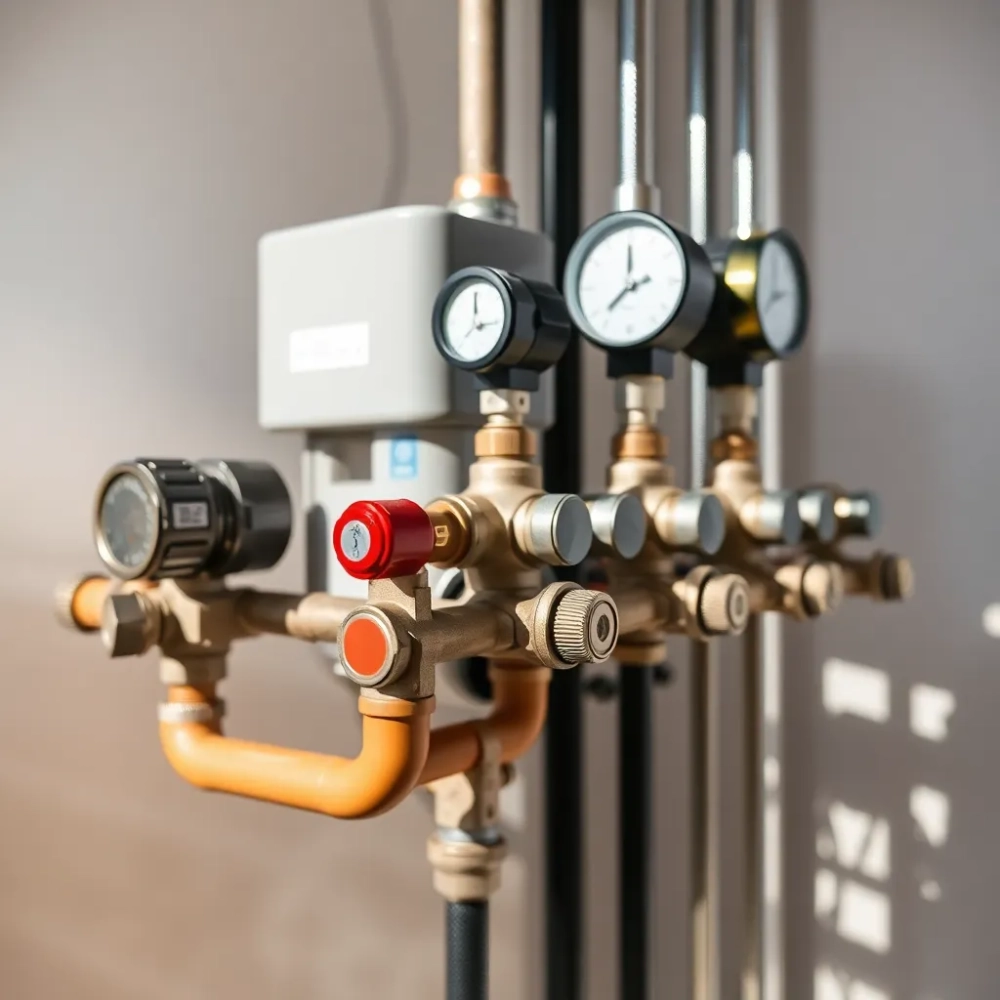

Rozdzielacz ogrzewania podłogowego i grzejnikowego w jednej instalacji wymaga rozdzielenia obiegów w sposób hydrauliczny i termiczny. Grzejniki potrzebują wyższej temperatury zasilania (55-70°C), podłogówka niższej (35-45°C), więc zawór mieszający trójdrogowy lub pompa z zaworem termostatycznym staje się sercem całego układu.

Pompa obiegowa o wysokości podnoszenia 6-8 m wystarcza dla typowego domu do 200 m², przy czym każdy obieg podłogowy z rotametrem nastawionym na 2,0 l/min wymaga spadku ciśnienia około 0,1-0,15 bar. Pompa elektroniczna z płynną regulacją obrotów zmniejsza zużycie energii o 30-50% w porównaniu z pompą stałoobrotową, co przy sezonie grzewczym trwającym 200 dni daje oszczędność rzędu 200-350 kWh rocznie.

Przy wyborze rozdzielacza zwróć uwagę na typ uszczelek i ich kompatybilność z czynnikiem grzewczym. Standardowe EPDM sprawdza się w wodzie, ale jeśli w układzie krąży glikol propylenowy, poproś dostawcę o wersję z FKM lub HNBR.

Dobór akcesoriów, które robią różnicę

Zawory odcinające z termometrami 1" DN25 montowane bezpośrednio przed rozdzielaczem dają natychmiastowy wgląd w temperaturę zasilania i powrotu, bez konieczności dotykania rur. Para takich zaworów kosztuje około 135 zł, a pozwala wykryć zapowietrzenie (gwałtowny spadek temperatury powrotu) lub niedrożność filtra (wzrost różnicy temperatur powyżej 10 K).

Złączki Eurokonus 3/4×16 i 3/4×17 warto kupować w komplecie z rozdzielaczem, ponieważ różni producenci stosują własne profile zacisku. Stosowanie złączek jednego producenta do rury innego to proszenie się o kłopoty przy próbie ciśnieniowej.

Siłowniki termiczne M30×1,5 w wersji normalnie zamkniętej (NC) to dziś standard w automatyce podłogowej. Pobór mocy wynosi 1,5-2 W, a czas reakcji na sygnał z termostatu pokojowego to 2-3 minuty. Przy sześciu obwodach pobór mocy samej automatyki nie przekracza 12 W, co w skali roku daje koszt rzędu 30-40 zł.

Zgodność z normami i przepisami

Instalacja ogrzewania podłogowego w Polsce podlega normie PN-EN 1264 (części 1-5), która określa wymagania dotyczące projektowania, materiałów i badań systemów wodnego ogrzewania podłogowego. Rozstaw rur, grubość wylewki i maksymalna temperatura powierzchni podłogi (29°C w strefach stałego pobytu, 33°C w łazienkach, 35°C w strefach brzegowych) wynikają wprost z tej normy.

Rozdzielacz jako element armatury regulacyjnej podlega dyrektywie ciśnieniowej 2014/68/UE, a w Polsce dodatkowo rozporządzeniu Ministra Rozwoju w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. W praktyce oznacza to konieczność oznakowania wyrobu znakiem CE i dołączenia deklaracji zgodności.

Kiedy rozdzielacz podłogówki nie wystarczy

W domach pasywnych i zeroenergetycznych, gdzie obciążenie cieplne spada poniżej 30 W/m², standardowy rozdzielacz podłogowy współpracuje z regulatorami pogodowymi i termostatami pokojowymi, ale wymaga uzupełnienia o zawory równoważące statyczne na każdym obiegu. Bez nich nawet najlepszy rozdzielacz nie zapewni równomiernego rozkładu temperatur przy tak niskim przepływie.

W instalacjach przemysłowych, gdzie temperatura zasilania przekracza 90°C lub ciśnienie robocze rośnie powyżej 6 bar, rozdzielacz mosiężny chromowany należy zastąpić wersją ze stali nierdzewnej AISI 316L, przystosowaną do ciśnienia 10 bar. Kosztuje to dwu- lub trzykrotnie więcej, ale w warunkach przemysłowych to jedyna trwała opcja.

Kompletny zestaw 6-obwodowy z belkami mosiężnymi chromowanymi, rotametrami, kurkami, odpowietrznikami i stelażem to wydatek rzędu 850-1100 zł. Do tego dochodzą zawory odcinające z termometrami (135 zł), złączki Eurokonus (15-25 zł za sztukę), siłowniki termiczne (85-120 zł za sztukę) oraz szafka natynkowa lub podtynkowa (180-350 zł). Łączny koszt gotowej instalacji rozdzielaczowej dla domu 120 m² oscyluje więc w granicach 2000-3500 zł, co przy żywotności 20-25 lat daje koszt amortyzacji poniżej 150 zł rocznie.

Inwestycja w wysokiej jakości komponenty, takie jak mosiężne elementy czy wydajne pompy, przekłada się na długotrwałe i bezawaryjne działanie całego systemu grzewczego. Świadome porównanie dostępnych rozwiązań pozwala zoptymalizować koszty przy zachowaniu wysokiej sprawności energetycznej.

Źródła danych: PN-EN 1264-3 (Polski Komitet Normalizacyjny, 2010), Dyrektywa Ciśnieniowa 2014/68/UE, Rozporządzenie Ministra Rozwoju z dnia 5 sierpnia 2022 r. zmieniające rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, katalogi techniczne producentów armatury grzewczej (informacje dostępne u dystrybutorów branżowych, strona www.pkn.pl).
