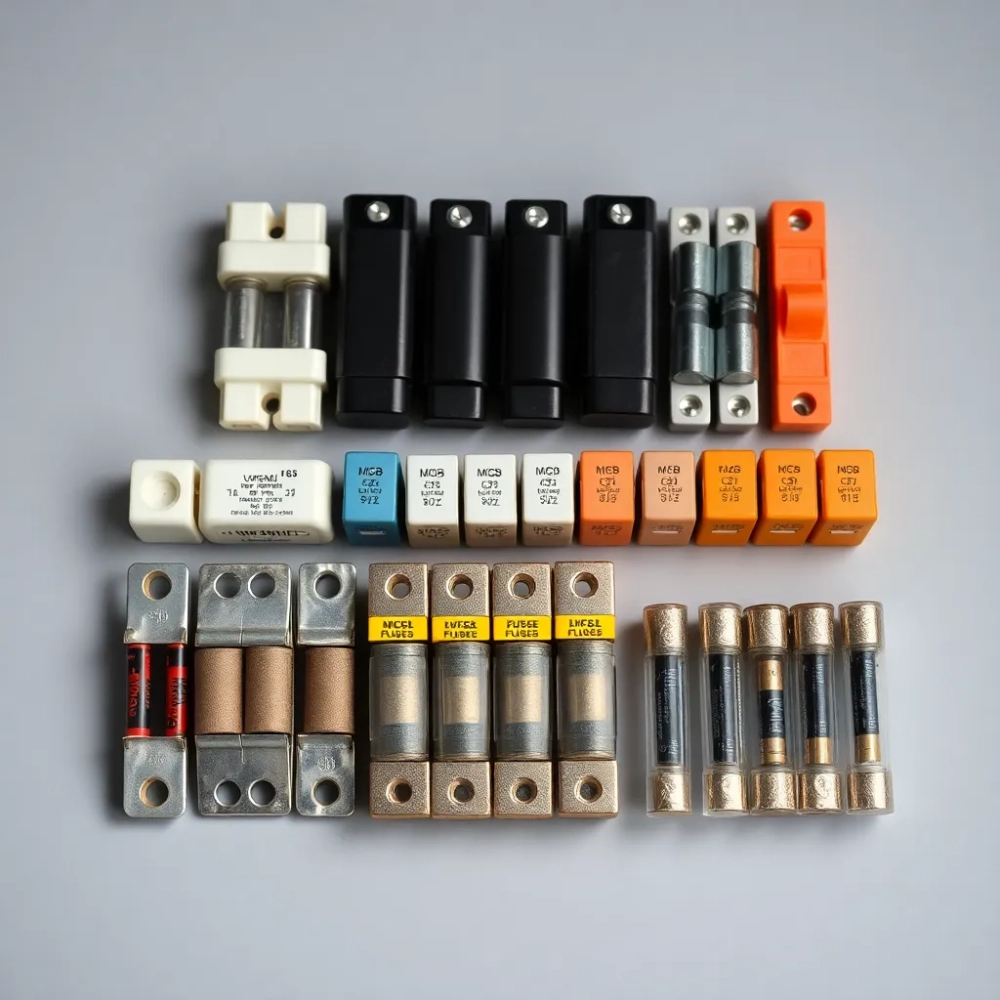

Bezpieczniki w domu: poznaj wszystkie rodzaje i dobierz właściwy

Widzisz w rozdzielni rząd kolorowych dźwigienek albo szklane tuby z drucikiem i nie wiesz, co do czego służy. To uczucie dezorientacji zna niemal każdy, kto otwierał drzwiczki skrzynki elektrycznej, nie mając pojęcia o elektryce. Tymczasem właśnie tam, za białym plastikiem, kryje się system, który każdego dnia chroni dom przed pożarem i porażeniem. W tym artykule nie będzie teorii oderwanej od praktyki. Każdy rodzaj bezpiecznika w domowej instalacji elektrycznej zostanie opisany tak, jakby ktoś rysował go kredą na desce w warsztacie z kontekstem, liczbami i jasnym wskazaniem, gdzie go zamontować.

• Bezpiecznik topikowy, czyli klasyka w rozdzielni
• Bezpieczniki automatyczne: nadprądowe i różnicowoprądowe
• Charakterystyki B, C, D i dobór do obwodu
• Bezpieczniki specjalistyczne: fotowoltaika, warsztat, łazienka
• Montaż, wymiana i diagnostyka bezpieczników
• Najczęstsze błędy przy doborze i montażu
• Checklista doboru bezpiecznika

Bezpiecznik topikowy, czyli klasyka w rozdzielni

Bezpiecznik topikowy to najstarszy, ale wciąż obecny typ zabezpieczenia. Działa na prostej zasadzie fizycznej: gdy prąd przekroczy wartość znamionową, drut lub taśma wewnątrz wkładki topi się i przerywa obwód. Topienie następuje, bo wydzielane ciepło (I²R) narasta szybciej, niż wkładka zdąży je odprowadzić do otoczenia. W praktyce oznacza to, że reakcja jest jednorazowa po przepaleniu trzeba wymienić wkładkę na nową.

Najczęściej spotykane oznaczenia to D0, DII i DIII. D0 to małe, ceramiczne wkładki o maksymalnym prądzie do 63 A i zdolności łączeniowej rzędu 50 kA, używane w starszych, ale wciąż działających rozdzielniach domowych. DII oraz DIII mają większy gwint i obsługują wyższe prądy, a warianty NH (tzw. nożowe) przeznaczone są do przemysłu i obwodów o większym obciążeniu.

Zasada montażu jest prosta: wkładka trafia w podstawę (gniazdo) zamontowaną na szynie rozdzielczej. Dzięki temu wymiana po awarii trwa kilka sekund i nie wymaga ingerencji w okablowanie. Wkładki cylindryczne typu CH (10x38 mm lub 14x51 mm) działają na tej samej zasadzie, ale mają inną budowę szklany lub ceramiczny korpus, a w środku topik z czystej miedzi lub srebra.

W domach jednorodzinnych bezpieczniki topikowe pojawiają się dziś głównie w starszych instalacjach, które jeszcze nie przeszły modernizacji. W nowym budownictwie wyparły je wyłączniki nadprądowe, lecz tam, gdzie rozdzielnia działa poprawnie od lat, nikt nie wymienia ich bez powodu. Wkładka topikowa kosztuje od kilku do kilkunastu złotych, a jej niezawodność potwierdzają dziesięciolecia obecności w polskich domach.

Bezpieczniki automatyczne: nadprądowe i różnicowoprądowe

Bezpiecznik automatyczny to element wielokrotnego użytku. Wystarczy wcisnąć dźwigienkę z powrotem, by przywrócić zasilanie nie trzeba kupować nowej wkładki. Mechanizm opiera się na dwóch niezależnych torach: bimetalicznym, reagującym na długotrwałe przeciążenie cieplne, oraz elektromagnetycznym, odpowiadającym za błyskawiczne odcięcie przy zwarciu.

Bimetal to pasek z dwóch metali o różnej rozszerzalności cieplnej. Gdy prąd rośnie powoli, pasek wygina się i popycha zapadkę, która rozłącza styki. Tor elektromagnetyczny działa przy prądach rzędu kilku-kilkunastu kA cewka wciąga kotwicę w ułamku milisekundy. Połączenie obu mechanizmów daje zabezpieczenie, które radzi sobie zarówno z krótkim skokiem prądu, jak i z wolnym narastaniem obciążenia, na przykład w uszkodzonej pralce.

Bezpiecznik nadprądowy (MCB Miniature Circuit Breaker) chroni wyłącznie instalację i przewody przed przegrzaniem. Nie reaguje natomiast na przebicie izolacji, przy którym część prądu „ucieka" do ziemi przez ciało człowieka. Do tego służy drugi typ: wyłącznik różnicowoprądowy (RCD), często nazywany potocznie różnicówką.

RCD mierzy sumę prądów wpływających i wypływających z chronionego obwodu. Gdy różnica przekroczy zwykle 30 mA, następuje natychmiastowe odcięcie. Czułość 30 mA to standard ochrony przeciwporażeniowej w łazienkach, kuchniach i gniazdkach ogólnych. W obwodach, gdzie ryzyko porażenia jest mniejsze (np. oświetlenie w suchych pomieszczeniach), dopuszcza się wyłączniki o wyższym progu, rzędu 100 mA lub 300 mA.

W praktyce rozdzielczej oba urządzenia łączy się w jeden moduł wyłącznik różnicowoprądowy z nadprądowym (RCBO). Zajmuje to jedno miejsce na szynie, a zapewnia ochronę zarówno przed przeciążeniem, jak i przed porażeniem. W nowoczesnych instalacjach domowych to właśnie RCBO staje się standardem, wypierając układy MCB + RCD połączone szeregowo.

Charakterystyki B, C, D i dobór do obwodu

Charakterystyka bezpiecznika nadprądowego to literowe oznaczenie (B, C lub D), które mówi, jak szybko zadziała on przy określonej krotności prądu znamionowego. Bez tej wiedzy nawet drogi wyłącznik może wyrzucać dźwignię przy każdym włączeniu lodówki albo nie chronić skutecznie w razie zwarcia.

Charakterystyka B reaguje przy prądzie 3-5 razy większym od znamionowego. Sprawdza się w obwodach o niewielkim udarze prądowym oświetlenie, gniazdka w pokojach, urządzenia rezystancyjne. Charakterystyka C toleruje udary 5-10×In, więc pasuje do typowych obwodów domowych z lodówkami, pralkami czy zmywarkami. Charakterystyka D wytrzymuje 10-20×In i stosuje się ją tam, gdzie występują duże prądy rozruchowe, na przykład w warsztatach z silnikami asynchronicznymi.

Sam dobór opiera się na dwóch warunkach. Pierwszy: prąd znamionowy bezpiecznika (In) musi być większy lub równy prądowi obciążenia (Ib). Drugi: znamionowa zdolność łączeniowa (Icn) musi przewyższać maksymalny prąd zwarciowy w miejscu montażu (Ikmax). W typowej instalacji domowej 230/400 V spodziewany prąd zwarcia rzadko przekracza 6 kA, dlatego wyłączniki o Icn = 6 kA lub 10 kA w zupełności wystarczają.

Przykład obliczeniowy: obwód gniazdkowy o obciążeniu 16 A zasilający kuchnię. Dobieramy wyłącznik nadprądowy 16 A o charakterystyce B lub C (zależnie od odbiorników) i zdolności łączeniowej 6 kA. Jeśli w obwodzie pracuje pralka, charakterystyka C będzie lepsza, bo bezpiecznik nie będzie reagował na krótki udar przy starcie silnika.

Częstym błędem jest wstawianie bezpiecznika o wyższym prądzie, „żeby nie wybijało". To prosta droga do przegrzania przewodu i pożaru. Bezpiecznik nie służy do ochrony urządzeń służy do ochrony przewodu, który ma określoną obciążalność długotrwałą. Przewód miedziany 2,5 mm² wytrzyma około 25 A, ale w praktyce zabezpiecza się go bezpiecznikiem 16 A, bo w obwodzie pojawiają się chwilowe przeciążenia.

Bezpieczniki specjalistyczne: fotowoltaika, warsztat, łazienka

Fotowoltaika wymaga odrębnego podejścia. Po stronie prądu stałego (DC) instalacji PV nie ma „zera" w klasycznym sensie, a napięcia sięgają setek woltów. Stosuje się tam bezpieczniki cylindryczne gPV o napięciu znamionowym 1000 V DC lub 1500 V DC, zdolne do gaszenia łuku elektrycznego w obwodzie stałoprądowym. To istotne, bo łuk DC nie gaśnie samoczynnie przy przejściu przez zero napięcia, jak ma to miejsce w obwodach AC.

W warsztatach i garażach pojawiają się odbiorniki o dużych prądach rozruchowych kompresory, spawarki inwerterowe, piły tarczowe. Tam charakterystyka D bywa koniecznością, ale jednocześnie warto pamiętać o selektywności zabezpieczeń. Selektywność oznacza, że bezpiecznik najbliżej awarii zadziała pierwszy, a główny wyłącznik rozdzielni pozostanie załączony. Uzyskuje się ją przez dobór odpowiednich charakterystyk i wartości prądu znamionowego na kolejnych szczeblach rozdzielnicy.

Łazienka to strefa wilgoci i podwyższonego ryzyka porażenia. Obowiązują tu wyłączniki różnicowoprądowe o prądzie różnicowym nie większym niż 30 mA, a dodatkowo podział na strefy (0, 1, 2, 3) reguluje dopuszczalne urządzenia w pobliżu wanny czy prysznica. Bezpiecznik nadprądowy w obwodzie łazienkowym powinien mieć charakterystykę B lub C i prąd 10-16 A, zależnie od zaplanowanego obciążenia (oświetlenie, wentylator, gniazdko do pralki).

Standardy regulujące te wymagania to przede wszystkim PN-EN 60269 (bezpieczniki topikowe) oraz seria PN-EN 60898 (wyłączniki nadprądowe do instalacji domowych). Normy IEC 60269 i IEC 60898 stanowią ich międzynarodowe odpowiedniki. Projektant lub wykonawca instalacji powinien znać te dokumenty, bo ich aktualne wersje bywają kluczowe przy odbiorach i ubezpieczeniach.

Montaż, wymiana i diagnostyka bezpieczników

Wymiana wkładki topikowej to jedyna czynność, którą w domu można wykonać samodzielnie, o ile instalacja jest wyłączona. Kluczowy krok to odłączenie napięcia najlepiej wyłącznikiem głównym rozdzielnicy, a nie pojedynczym obwodem. Nawet doświadczeni elektrycy zakładają, że „nigdy nie wiadomo, czy ktoś nie pomylił faz", dlatego zawsze sprawdzają obecność napięcia próbnikiem lub miernikiem.

Przy wymianie wkładki topikowej zdejmuje się ją ręcznie lub specjalnym uchwytem (tzw. ściągaczem), co chroni przed przypadkowym dotykiem styków. Nowa wkładka musi mieć identyczny prąd znamionowy i charakterystykę jak poprzednia. Wkładanie „na zapas" mocniejszego bezpiecznika to błąd grożący pożarem.

Wyłączniki automatyczne nie wymagają wymiany po każdym zadziałaniu, ale warto je okresowo testować. Wbudowany przycisk TEST pozwala sprawdzić, czy mechanizm różnicowoprądowy nadal reaguje. Norma IEC 61008 zaleca taki test co pół roku, a w instalacjach domowych wystarczy raz na kwartał.

Objawy zużytego lub uszkodzonego bezpiecznika to ciemny nalot na obudowie, pęknięcia ceramiki, ślady przegrzania (żółknięcie, stopienie) oraz zapach spalenizny w rozdzielni. W razie ich wystąpienia element należy wymienić natychmiast, nawet jeśli formalnie nadal działa.

Diagnostyka obejmuje też obserwację samej rozdzielni. Ciepłe dźwigienki wyłączników automatycznych mogą oznaczać luźne połączenie śrubowe wówczas dokręcenie zacisku rozwiązuje problem. Jeśli bezpiecznik wyrzuca regularnie, zanim winny będzie sam element, przyczyny szukać trzeba w obwodzie: uszkodzony odbiornik, przebita izolacja albo zbyt dużo urządzeń podłączonych jednocześnie.

Bezpieczeństwo pracy wymaga izolowanych narzędzi, rękawic elektroizolacyjnych (przy napięciu powyżej 50 V AC) i obuwia na izolowanej podeszwie. Wszelkie prace przy rozdzielnicy pod napięciem powierza się osobie z odpowiednimi uprawnieniami SEP. W domu samodzielnie wykonuje się wyłącznie proste czynności po odłączeniu zasilania.

Najczęstsze błędy przy doborze i montażu

Za słaby bezpiecznik wyrzuca przy każdym włączeniu lodówki. To irytujące, ale samo w sobie bezpieczne. Znacznie groźniejszy jest błąd odwrotny: za silny bezpiecznik na zbyt cienkim przewodzie. Przewód 1,5 mm² zabezpieczony bezpiecznikiem 20 A przy obciążeniu długotrwałym przegrzeje się, zanim element zareaguje.

Brak selektywności to kolejny problem. Gdy w rozdzielni wszystkie wyłączniki mają tę samą charakterystykę i zbliżony prąd, zwarcie w jednym obwodzie może wyłączyć cały dom. Rozwiązanie to stopniowanie: bezpiecznik główny o wyższym prądzie i wolniejszej charakterystyce, niżej bezpieczniki obwodowe reagujące szybciej.

Zła charakterystyka to dobór wyłącznika B do obwodu z silnikiem albo wyłącznika D do gniazdek ogólnych. W obu przypadkach albo element nie wytrzyma udaru (i będzie wyrzucać), albo zareaguje zbyt późno na realne zagrożenie.

Ignorowanie warunków środowiskowych to osobna kategoria błędów. W garażu, piwnicy czy kotłowni wilgoć osadza się na stykach i przyspiesza korozję. W takich miejscach stosuje się obudowy o wyższym stopniu ochrony IP (minimum IP44) i elementy odporne na kondensację.

Wymiana bezpiecznika topikowego na automatyczny bez przebudowy rozdzielni bywa problematyczna. Podstawy topikowe i gniazda automatyczne mają różne wymiary i mocowania, dlatego próba „wciśnięcia" nowego elementu w stare miejsce kończy się zazwyczaj złym kontaktem albo uszkodzeniem szyny montażowej.

Checklista doboru bezpiecznika

Pięć punktów, które warto mieć pod ręką przed wizytą w sklepie z elektrotechniką:

• Sprawdź prąd znamionowy przewodu w obwodzie (przekrój i długość mają znaczenie).
• Dobierz bezpiecznik o prądzie znamionowym równym lub nieco wyższym od obciążenia.
• Upewnij się, że charakterystyka (B, C, D) odpowiada typowi odbiorników.
• Sprawdź zdolność łączeniową (Icn) względem spodziewanego prądu zwarciowego.
• W obwodach mokrych dodaj wyłącznik różnicowoprądowy 30 mA lub RCBO.

Świadomy dobór bezpiecznika to nie kwestia marketingu producenta, lecz konkretna inżynieria oparta na normach, przekrojach kabli i realiach domowej instalacji. Tabela poniżej podsumowuje najważniejsze typy z ich typowym zastosowaniem.

Przy wymianie jakiegokolwiek elementu w rozdzielni warto sfotografować jej wnętrze telefonem przed demontażem. Układ przewodów bywa mylący, a zdjęcie pozwala uniknąć pomyłki przy ponownym podłączeniu.

Rozdzielnica z dobranymi zabezpieczeniami działa cicho i niezauważalnie i właśnie taki stan jest najlepszym dowodem, że wszystko zostało wykonane zgodnie ze sztuką. W razie awarii liczy się właśnie ta pewność, że topik, MCB lub RCBO zadziałają tak, jak zaprojektowano: szybko, precyzyjnie i dokładnie wtedy, gdy instalacja tego potrzebuje.
