Regulacja ogrzewania podłogowego: jak ustawić i zaoszczędzić

Temperatura zasilania podłogówki

Wielu użytkowników traktuje podłogówkę jak klasyczny grzejnik, ustawiając zasilanie na 50, 55, a nawet 60°C, bo przecież ma być ciepło. Tymczasem projektanci od lat powtarzają jedną liczbę: 35°C na zasilaniu w najzimniejszy dzień sezonu. Przekroczenie tej granicy w pierwszej kolejności oznacza uszkodzenia posadzki. Klej pod deską, wylewka, a nawet sam laminat zaczynają pracować termicznie inaczej niż warstwa powyżej, przez co pojawiają się rysy, odspojenia i skrzypienie.

• Temperatura zasilania podłogówki
• Krzywa grzewcza i ustawienia sterownika
• Regulacja hydrauliczna i przepływomierze
• Uruchomienie podłogówki po lecie
• Najczęstsze błędy montażowe i objawy złej regulacji
• Integracja z pompą ciepła i fotowoltaiką
• Koszty i realne oszczędności
• Pięć zasad, które warto zapamiętać

Druga konsekwencja dotyczy zdrowia. Przy temperaturze podłogi powyżej 29°C mamy do czynienia z intensywnym unoszeniem się kurzu, wysuszaniem śluzówek i uczuciem duszności. Standardy projektowe (PN-EN 1264) zakładają, że różnica między temperaturą powietrza a posadzki nie powinna przekraczać 9°C, a sama posadzka rzadko kiedy powinna mieć więcej niż 28-29°C w strefie stałego przebywania ludzi.

Trzecia sprawa to pieniądze. Podniesienie temperatury zasilania z 35 do 50°C zwiększa zużycie energii nawet o 30%, a efekt grzewczy rośnie zaskakująco niewiele. Wynika to z fizyki wymiany ciepła: im mniejsza różnica między czynnikiem a otoczeniem, tym wolniejsze, ale za to pełniejsze oddawanie energii. Podłogówka działa na zasadzie dużej powierzchni i niskiej temperatury, więc wysokie zasilanie po prostu ją marnuje.

W domach czysto podłogowych utrzymanie 35°C nie stanowi problemu, o ile pompa ciepła albo kocioł kondensacyjny pracują w trybie niskotemperaturowym. Wystarczy poprawnie ustawiona krzywa grzewcza i dobrze zaizolowany budynek. W domach z grzejnikami i podłogówką jednocześnie sytuacja wygląda inaczej, bo kocioł musi jednocześnie podać 75°C na grzejniki i 35°C na posadzkę.

Rozwiązaniem jest zawór mieszający trójdrogowy albo czterodrogowy, który miesza wodę gorącą z powrotem i utrzymuje zasilanie na zadanym poziomie. W praktyce najczęściej stosuje się wersję trójdrogową z pompą wtórną, bo jest tańsza i łatwiejsza w serwisie. Zawór czterodrogowy sprawdza się tam, gdzie zależy na stabilności temperatury niezależnie od wahań ciśnienia w instalacji.

Dobór wariantu zależy od stanu izolacji budynku i mocy źródła. Dom pasywny albo nowy budynek w standardzie WT 2021 bez problemu utrzyma 35°C na zasilaniu. W starszym domu z grzejnikami lepiej zainwestować w zawór mieszający, niż ryzykować przegrzewanie podłogi przez cały sezon.

Krzywa grzewcza i ustawienia sterownika

Krzywa grzewcza to zależność między temperaturą zewnętrzną a temperaturą zasilania instalacji. W najprostszym ujęciu oznacza, że sterownik sam dobiera ciepło wody, gdy na dworze robi się chłodniej. Bez niej musisz ręcznie kręcić zaworem co kilka dni, a mimo to temperatura w pokojach będzie pływać o 1-2°C w górę i w dół.

Prawidłowe ustawienie zaczyna się od wyboru nachylenia krzywej. W domach z podłogówką przyjmuje się wartości od 0,4 do 0,8, przy czym niższa liczba oznacza łagodniejsze sterowanie. Każda instalacja reaguje nieco inaczej, dlatego uruchomienie powinno odbywać się etapami, a parametry najlepiej korygować po dwóch, trzech sezonach obserwacji.

Przykładowe ustawienia dla dobrze ocieplonego domu 120 m² z pompą ciepła mogą wyglądać następująco. Przy temperaturze zewnętrznej -10°C sterownik podaje zasilanie 32-34°C, przy 0°C wartość spada do 28-29°C, a przy +10°C utrzymuje się w okolicach 22-24°C. To wartości wyjściowe, które trzeba skorygować po pierwszym sezonie, bo reakcja ścian i stropu na zmianę pogody nigdy nie jest identyczna.

Sterownik musi mieć czujnik pogodowy umieszczony po stronie północnej, najlepiej na wysokości 2-3 m, z dala od okien i krat wentylacyjnych. Bezpośrednie nasłonecznienie albo podmuch ciepłego powietrza z rekuperatora potrafi w ciągu minuty zawyżyć odczyt o 5°C, co posyła całą instalację w tryb oszczędzania, gdy tymczasem w domu robi się chłodno.

Warto też pamiętać o opóźnieniu termicznym. Podłogówka reaguje na zmiany wolniej niż grzejniki, dlatego krzywa powinna być łagodna, a histereza sterownika ustawiona na minimum 1-2°C. Zbyt czuły algorytm powoduje cykliczne włączanie i wyłączanie pompy, co skraca jej żywotność i obniża komfort, bo temperatura podłogi pulsuje zamiast utrzymywać stałą wartość.

Regulacja hydrauliczna i przepływomierze

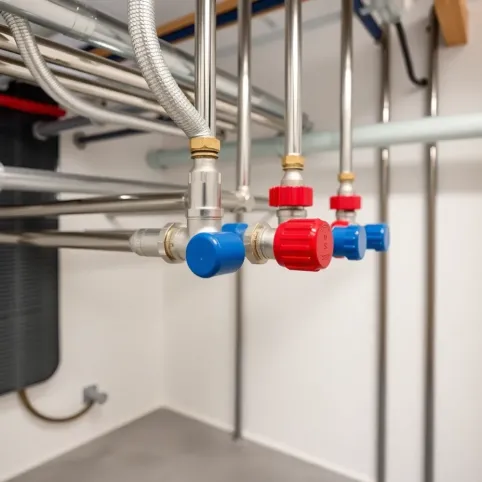

Sama temperatura zasilania to dopiero połowa sukcesu. Równie istotne jest, ile wody faktycznie przepływa przez każdą pętlę, a to kontroluje się przepływomierzami na rozdzielaczu. Bez ich ustawienia najdłuższa pętla grzeje słabo, najkrótsa przegrzewa pokój, a pompa pracuje na pełnych obrotach, marnując prąd.

Przepływomierz to proste urządzenie z pływakiem albo turbiną, które pokazuje natężenie przepływu w litrach na minutę. Na każdej pętli ustawiasz wartość zgodną z projektem, najczęściej od 0,6 do 2,5 l/min. Jeśli brak projektu, stosuje się prostą zasadę: 0,1 l/min na każdy metr bieżący rury, co przy typowej pętli 80-100 m daje 8-10 l/min w sumie na cały rozdzielacz.

Rozstaw rur wpływa bezpośrednio na moc grzewczą i komfort. W strefach brzegowych przy oknach stosuje się gęstszy układ 10-15 cm, co daje 80-120 W/m². W głębi salonu wystarczy 20-30 cm, czyli 50-70 W/m². Zbyt gęsty rozstaw w dużym pomieszczeniu prowadzi do przegrzewania i konieczności ciągłego obniżania temperatury wody, a zbyt rzadki zostawia zimne strefy przy ścianach zewnętrznych.

Regulację hydrauliczną zaczyna się od najdłuższej pętli, ustawiając ją na wartość projektową, a potem skraca czas przepływu na krótszych, dopasowując je do tej samej różnicy ciśnień. Różnica między pętlami nie powinna przekraczać 0,5 l/min, bo większe odchylenia oznaczają słyszalny szum w rurach i nierównomierne grzanie posadzek.

Kontrola oporu hydraulicznego to element pomijany przez wielu montażystów. Każdy łuk, każde zwężenie, każdy kilometr rury zwiększa opór, a pompa musi pokonać sumę tych oporów. Jeśli na rozdzielaczu pojawia się szum albo woda w niektórych pętlach prawie nie płynie, przyczyną najczęściej jest zbyt wysoki przepływ wymuszony przez pompę albo niezgodne z projektem średnice rur.

Uruchomienie podłogówki po lecie

Wrzesień i październik to czas, kiedy instalacja stoi od dwóch, trzech miesięcy i woda w rurach zdążyła się odpowietrzyć, stracić ciśnienie albo zastać z resztkami powietrza w najwyższych punktach pętli. Pierwszy rozruch bez kontroli to prosta droga do szumu w instalacji, nierównomiernego grzania i w najgorszym razie uszkodzenia pompy.

Pierwszy krok to sprawdzenie ciśnienia w instalacji. Prawidłowa wartość dla podłogówki to 1,5-2,0 bar w stanie zimnym. Po sezonie ciśnienie często spada o 0,2-0,5 bar, bo powietrze wydostaje się przez automatyczne odpowietrzniki, a woda lekko odparowuje. Uzupełnienie wykonuje się powoli, najlepiej przez zawór do napełniania z filtrem, żeby do instalacji nie dostały się zanieczyszczenia mechaniczne.

Drugi krok to odpowietrzenie rozdzielacza i najwyższych punktów instalacji. W nowoczesnych rozdzielaczach odpowietrzniki są automatyczne, ale przy dłuższym postoju mogą się zakleszczyć. Wystarczy odkręcić je kluczykiem na kilka sekund, aż zacznie lecieć woda bez pęcherzyków powietrza. Charakterystyczny syk przy rozruchu to znak, że w pętlach wciąż jest powietrze.

Trzeci krok to płukanie instalacji, które usuwa osady z glikolu albo kamień z twardej wody. Wykonuje się je punktowo, na każdej pętli osobno, otwierając zawór na rozdzielaczu i pozwalając wodzie przepłynąć przez 2-3 minuty. Jeśli woda wychodzi mętna albo rdzawo-brązowa, płukanie trzeba powtórzyć. Zaniedbanie tego etapu skutkuje zatkaniem zaworów termostatycznych w ciągu dwóch, trzech sezonów.

Czwarty krok to kontrola szczelności. Ciśnienie ustawia się na robocze, zamyka dopływ wody i obserwuje manometr przez 30-60 minut. Spadek o więcej niż 0,1 bar oznacza nieszczelność, najczęściej przy połączeniach zaciskowych albo przy pompie. Naprawę lepiej zlecić instalatorowi, bo samodzielne dokręcanie złączek przy dużym ciśnieniu rzadko kończy się sukcesem.
