Przekrój Ogrzewania Podłogowego 2025: Budowa i Warstwy - Poradnik

Zastanawiasz się, co kryje się pod powierzchnią idealnie ciepłej podłogi? Kluczem do komfortu i efektywności jest przekrój przez ogrzewanie podłogowe. To właśnie ten niewidoczny na pierwszy rzut oka układ warstw decyduje o tym, czy w Twoim domu panuje przyjemne ciepło, czy też zimne stopy przypominają o niedoskonałościach systemu grzewczego.

Ogrzewanie podłogowe to temat, który fascynuje ekspertów i użytkowników od lat. Nieustannie analizuje się skuteczność różnych rozwiązań, materiałów i technik montażu. Aby zrozumieć, jakie aspekty mają kluczowe znaczenie dla efektywności i trwałości przekroju przez ogrzewanie podłogowe, przyjrzyjmy się bliżej różnym badaniom i danym, które zebrano w tym obszarze.

Warstwy ogrzewania podłogowego: Kluczowe elementy przekroju

Przekrój przez ogrzewanie podłogowe to nic innego jak warstwowa konstrukcja podłogi, która kryje w sobie system grzewczy. Każda warstwa pełni określoną funkcję i ma kluczowe znaczenie dla efektywnego i bezawaryjnego działania całej instalacji. Wyobraźmy sobie, że zaglądamy w głąb podłogi niczym archeolodzy – co tam odkryjemy?

Na samym dnie, niczym fundament solidnego domu, znajdziemy izolację termiczną. To absolutnie fundamentalny element przekroju ogrzewania podłogowego. Jej zadaniem jest powstrzymanie ucieczki ciepła w dół, w kierunku gruntu lub nieogrzewanych pomieszczeń. Bez odpowiedniej izolacji, ogrzewanie podłogowe zamieniłoby się w kosztowne marnotrawstwo energii, ogrzewając piwnicę sąsiada, a nie nasze stopy. Najczęściej stosuje się tutaj płyty styropianowe EPS (polistyren ekspandowany) lub XPS (polistyren ekstrudowany). EPS jest ekonomiczny i dobrze izoluje, ale XPS charakteryzuje się większą wytrzymałością na obciążenia i wilgoć, co czyni go idealnym wyborem do pomieszczeń o podwyższonej wilgotności, takich jak łazienki czy pralnie. Grubość izolacji? To zależy! Normy budowlane, rodzaj gruntu, a nawet strefa klimatyczna – wszystko to ma wpływ na to, jak "gruba kołdra" ma chronić nas przed zimnem.

Kolejna warstwa w przekroju ogrzewania podłogowego to system rur grzewczych (w systemach wodnych) lub mat grzejnych (w systemach elektrycznych). To serce całego układu! W przypadku wodnego ogrzewania podłogowego, rury, najczęściej wykonane z PEX (polietylen sieciowany), układane są równomiernie na powierzchni izolacji. Płynie w nich ciepła woda, oddając ciepło do wylewki i ostatecznie – do naszej podłogi. Układ rur może być meandryczny, spiralny lub mieszany, w zależności od projektu i zapotrzebowania na ciepło w danym pomieszczeniu. Systemy elektryczne natomiast wykorzystują maty grzejne lub kable grzejne, które zatopione w wylewce emitują ciepło elektryczne. Wybór między systemem wodnym a elektrycznym to temat na osobną dyskusję – jak starcie tytanów! Oba rozwiązania mają swoje zalety i wady, o czym opowiemy w dalszej części artykułu.

Nad rurami lub matami grzejnymi rozpościera się wylewka. To warstwa betonu, anhydrytu lub specjalnej mieszanki, która otacza elementy grzewcze i stanowi akumulator ciepła. Wylewka ma kluczowe znaczenie dla równomiernego rozprowadzenia ciepła po całej powierzchni podłogi. Im lepsze przewodnictwo cieplne wylewki, tym efektywniejsze ogrzewanie. Wylewki anhydrytowe, choć droższe od cementowych, charakteryzują się lepszymi właściwościami w tym zakresie i szybciej się nagrzewają. Grubość wylewki to również nie jest przypadkowa liczba. Zbyt cienka – i system będzie reagował gwałtownie na zmiany temperatury, zbyt gruba – i ogrzewanie będzie wolne i bezwładne niczym ślimak na wyścigach Formuły 1. Dlatego precyzyjne wyliczenia i doświadczenie instalatora to w tym przypadku na wagę złota.

Ostatnią, ale nie mniej ważną warstwą przekroju przez ogrzewanie podłogowe jest wykończenie podłogi, czyli to, co widzimy i po czym chodzimy każdego dnia. Rodzaj posadzki ma ogromny wpływ na efektywność ogrzewania podłogowego. Najlepiej sprawdzają się materiały o niskim oporze cieplnym, takie jak płytki ceramiczne, kamień naturalny czy panele winylowe. Drewno, choć ciepłe i przyjemne w dotyku, stawia większy opór przepływowi ciepła i wymaga starannego doboru gatunku i grubości. Dywan? To kolejny "izolator" na drodze ciepła – im grubszy i gęstszy dywan, tym mniej ciepła dotrze do naszych stóp. Dlatego, jeśli marzysz o ogrzewaniu podłogowym, wybór odpowiedniego wykończenia podłogi to absolutny priorytet. To jak dobór idealnej sukienki do ważnej okazji – musi być nie tylko piękna, ale i funkcjonalna.

Komponenty systemu ogrzewania podłogowego widoczne w przekroju

Zagłębiając się w temat przekroju ogrzewania podłogowego, oprócz warstw, warto przyjrzeć się komponentom systemu, które również są widoczne w przekroju, choć może nie tak dosłownie. Te elementy to „niewidzialni bohaterowie”, bez których cała magia ciepłej podłogi by nie zadziałała. Co zatem kryje się w systemie oprócz samych rur i wylewki?

Kluczowym komponentem w przekroju ogrzewania podłogowego, szczególnie w systemach wodnych, jest rozdzielacz. To centrum dowodzenia, z którego ciepło rozsyłane jest do poszczególnych pętli grzewczych. Wyobraźmy sobie rozdzielacz jako serce systemu krwionośnego, pompujące ciepłą wodę do każdej części naszego domu. Rozdzielacz to nie tylko rury i zawory. To często zaawansowane urządzenie wyposażone w pompy obiegowe, zawory termostatyczne, rotametry (wskaźniki przepływu) i automatykę. Dzięki temu możemy precyzyjnie regulować temperaturę w każdym pomieszczeniu oddzielnie, niczym dyrygent orkiestry, kontrolujący brzmienie każdego instrumentu. Ceny rozdzielaczy wahają się od kilkuset do kilku tysięcy złotych, w zależności od stopnia zaawansowania i liczby obsługiwanych pętli grzewczych. Rozmiary rozdzielaczy również są różne – od kompaktowych modeli do mieszkań, po rozbudowane systemy do dużych domów. Materiały wykonania to najczęściej mosiądz lub stal nierdzewna, gwarantujące trwałość i odporność na korozję.

Kolejnym elementem w przekroju ogrzewania podłogowego, choć może mniej widocznym w samym przekroju podłogi, ale nieodzownym w kontekście systemu, jest źródło ciepła. Ogrzewanie podłogowe nie wytwarza ciepła samo z siebie – potrzebuje „dostawcy”. Może nim być kocioł gazowy, kocioł na paliwo stałe, pompa ciepła, a nawet sieć ciepłownicza. Wybór źródła ciepła to kluczowa decyzja, która wpływa na koszty eksploatacji i efektywność całego systemu. Pompy ciepła, choć droższe w zakupie, są coraz popularniejszym wyborem ze względu na niskie koszty eksploatacji i ekologiczny charakter. Kotły gazowe to nadal popularne rozwiązanie, szczególnie w miejscach z dostępem do sieci gazowej. Kotły na paliwo stałe (np. pellet, ekogroszek) to opcja dla tych, którzy szukają tańszego paliwa, ale wymagają więcej zaangażowania w obsługę. Źródło ciepła to nie tylko „piec” – to również elementy regulacyjne, sterowniki i czujniki, które dbają o to, aby temperatura w naszym domu była idealna, jak zamówiona na miarę.

W przekroju ogrzewania podłogowego elektrycznego, kluczowymi komponentami oprócz mat lub kabli grzejnych, są termostaty. To one "mózgiem" systemu, kontrolując temperaturę w pomieszczeniu i włączając lub wyłączając ogrzewanie w zależności od potrzeb. Termostaty mogą być manualne, programowalne, a nawet inteligentne – sterowane smartfonem lub przez internet. Te inteligentne termostaty potrafią uczyć się naszych preferencji, dostosowywać temperaturę do naszego rytmu dnia i optymalizować zużycie energii. To niczym osobisty concierge, dbający o nasz komfort cieplny i oszczędności. Ceny termostatów wahają się od kilkudziesięciu złotych za proste modele manualne, do kilkuset, a nawet tysięcy złotych za zaawansowane termostaty inteligentne. Wybór zależy od naszych potrzeb i budżetu. W systemach elektrycznych ważne są również czujniki temperatury, które monitorują temperaturę podłogi i powietrza, przekazując dane do termostatu. Dzięki temu system działa precyzyjnie i efektywnie.

Nie zapominajmy o elementach montażowych widocznych w przekroju ogrzewania podłogowego, takich jak klipsy mocujące rury, taśmy montażowe czy profile krawędziowe. Te drobne, ale istotne detale, zapewniają prawidłowe ułożenie rur lub mat grzejnych, izolację akustyczną od ścian i dają pewność, że cały system jest stabilny i bezpieczny. Może to nie jest „sexy” temat, ale solidne wykonanie detali montażowych to fundament bezawaryjnej i trwałej instalacji. To jak dobre fundamenty domu – nie widać ich na co dzień, ale bez nich wszystko by się zawaliło. Ceny elementów montażowych to zazwyczaj niewielki procent całkowitego kosztu instalacji, ale ich jakość i odpowiedni dobór są nie do przecenienia.

Przekrój ogrzewania podłogowego wodnego i elektrycznego: różnice

Analizując przekrój ogrzewania podłogowego, nie sposób pominąć kluczowego podziału na systemy wodne i elektryczne. Choć oba rozwiązania mają na celu zapewnienie komfortu cieplnego od podłogi, różnią się diametralnie w swojej budowie, zasadzie działania i, co za tym idzie, przekrojem. Wybór odpowiedniego systemu to jak wybór między samochodem sportowym a terenowym – oba zawiozą nas do celu, ale różnymi drogami i z różnymi doświadczeniami. Przyjrzyjmy się bliżej tym różnicom.

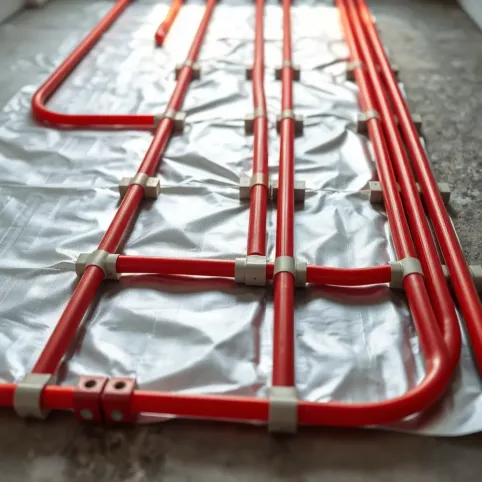

W przekroju ogrzewania podłogowego wodnego, jak już wspominaliśmy, królują rury. To sieć misternie ułożonych przewodów, przez które przepływa ciepła woda, oddając ciepło wylewce. System wodny to inwestycja na lata, wymagająca starannego planowania i montażu. Jego przekrój charakteryzuje się większą liczbą warstw i komponentów w porównaniu do systemu elektrycznego. Mamy tu izolację termiczną, folie aluminiowe (rozpraszające ciepło), rury, wylewkę i wykończenie podłogi. Montaż systemu wodnego jest bardziej skomplikowany i czasochłonny – przypomina budowę miniaturowego wodociągu pod podłogą. Jednak, w dłuższej perspektywie, system wodny może okazać się bardziej ekonomiczny w eksploatacji, szczególnie przy zastosowaniu efektywnego źródła ciepła, takiego jak pompa ciepła czy kocioł kondensacyjny. System wodny to maratoniec wśród systemów grzewczych – powoli się rozgrzewa, ale długo trzyma ciepło i jest bardziej energooszczędny na dłuższą metę.

Z kolei przekrój ogrzewania podłogowego elektrycznego to minimalizm i prostota. Zamiast rur – maty lub kable grzejne. System elektryczny jest niczym sprężysta jaszczurka – szybko reaguje na zmiany temperatury i łatwo się adaptuje do różnych warunków. Jego przekrój jest znacznie prostszy – izolacja, maty/kable grzejne, wylewka (czasem cieńsza niż w systemie wodnym), wykończenie podłogi. Montaż jest szybszy i mniej skomplikowany niż w systemie wodnym – to jak szybki pit stop w Formule 1. System elektryczny to idealne rozwiązanie do modernizacji istniejących budynków, gdzie nie ma możliwości wylewania grubej wylewki lub gdzie zależy nam na szybkim efekcie grzewczym. Jednak, koszty eksploatacji systemu elektrycznego, ze względu na ceny prądu, mogą być wyższe niż w przypadku systemu wodnego, szczególnie przy dużych powierzchniach. System elektryczny to sprinter – szybko osiąga szczytową formę, ale na dłuższą metę może się zmęczyć.

Przyjrzyjmy się bliżej przekrojowi ogrzewania podłogowego elektrycznego marki „n” dostępnego w trzech wariantach wykonania: maty grzejne, oporowe przewody grzejne (T2), samoregulujące przewody grzejne (T2). Maty grzejne to najprostsze i najszybsze w montażu rozwiązanie. Mata to siatka z włókna szklanego, na której równomiernie rozłożone są cienkie przewody grzejne. W przekroju zobaczymy cienką warstwę maty zatopioną w warstwie kleju pod płytkami ceramicznymi lub bezpośrednio pod panelami winylowymi. Maty idealnie nadają się do łazienek, kuchni i innych pomieszczeń, gdzie chcemy szybko podnieść temperaturę podłogi. Oporowe przewody grzejne (T2) to bardziej uniwersalne rozwiązanie. Przewody można układać w dowolny sposób, dostosowując gęstość układania do zapotrzebowania na ciepło w danym miejscu. W przekroju przewody te są zatopione w warstwie wylewki lub specjalnej masy samopoziomującej. Przewody oporowe to wszechstronny zawodnik – sprawdzi się w każdym pomieszczeniu i przy różnych rodzajach wykończenia podłogi. Samoregulujące przewody grzejne (T2) to najbardziej zaawansowana technologia. Ich moc grzewcza automatycznie dostosowuje się do temperatury otoczenia. W przekroju trudno odróżnić je od przewodów oporowych, ale ich „inteligencja” tkwi w wewnętrznej budowie materiału grzejnego. Samoregulujące przewody to Rolls-Royce wśród systemów elektrycznych – inteligentne, bezpieczne i energooszczędne, choć droższe od pozostałych wariantów.

Podsumowując, przekrój ogrzewania podłogowego wodnego i elektrycznego to dwa różne światy. System wodny – złożony, ale potencjalnie tańszy w eksploatacji. System elektryczny – prostszy, szybszy w montażu, ale zazwyczaj droższy w użytkowaniu. Wybór zależy od naszych preferencji, budżetu, rodzaju budynku i oczekiwań. Pamiętajmy, że oba systemy mogą zapewnić nam komfort ciepłej podłogi – ważne jest, aby dokonać świadomego wyboru, rozważając wszystkie za i przeciw, niczym mądry strateg, planujący bitwę o ciepłe stopy w naszym domu.
