Posadzka przemysłowa na styropianie: wyzwania EPS

Stawiasz posadzkę przemysłową w chłodni, gdzie ciężkie regały na szynach jeżdżą non-stop, a pod spodem styropian ma trzymać chłód i nie uginać się pod obciążeniem – znasz to napięcie, kiedy jeden zły wybór izolacji grozi awarią całej hali. W tym artykule rozłożymy na czynniki pierwsze kluczowe dylematy: dlaczego substytucja EPS 150 zamiast EPS 200 kończy się problemami z nośnością, jak właściwie zaprojektować zbrojenie dolne pod strefami krytycznymi i co mówią normy PN-EN o styropianie w takich warunkach. Przejdziemy też przez ryzyka odkształceń, dobór grubości izolacji oraz symulacje FEA, byś miał pewność, że twoja posadzka wytrzyma lata intensywnego użytkowania.

• EPS 200 vs EPS 150 pod posadzką przemysłową
• Zbrojenie dolne posadzki na styropianie
• Ryzyko odkształceń styropianu pod regałami
• Normy PN-EN dla styropianu w posadzkach
• Grubość izolacji styropianowej w chłodniach
• Nadzór styropianu pod posadzkami przemysłowymi
• Symulacje FEA posadzki na styropianie
• Pytania i odpowiedzi: Posadzka przemysłowa na styropianie

EPS 200 vs EPS 150 pod posadzką przemysłową

Wytrzymałość na ściskanie to podstawa, gdy styropian EPS musi dźwigać posadzkę przemysłową obciążoną regałami wysokiego składowania. EPS 200 oferuje co najmniej 200 kPa, co pozwala na stabilne podparcie betonowej warstwy w warunkach dynamicznych obciążeń, podczas gdy EPS 150 zatrzymuje się na 150 kPa, ryzykując miejscowe zapadanie. W chłodniach z ruchomymi szynami jezdnymi ta różnica decyduje o trwałości całej konstrukcji, bo słabszy materiał ugina się pod kołami regałów. Projektanci często zakładają EPS 200 dla bezpieczeństwa, ale wykonawcy kuszeni oszczędnościami sięgają po tańszy wariant.

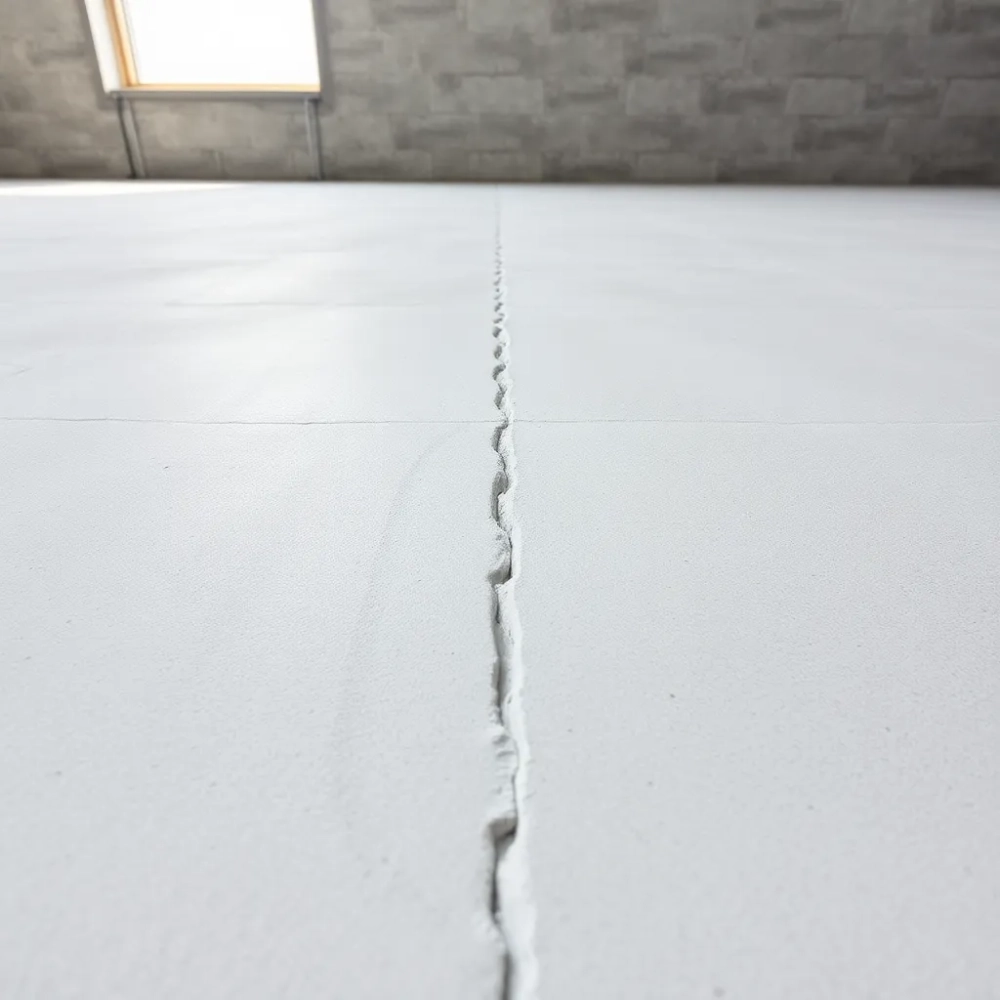

Substytucja EPS 150 zamiast EPS 200 to klasyczny błąd, który ujawnia się po roku eksploatacji, gdy posadzka zaczyna pękać w pasmach szyn. W jednym z obiektów magazynowych, gdzie regały o masie ponad 20 ton na metr bieżący sunęły po szynach, dolna warstwa izolacji EPS 150 uległa deformacji, powodując nierówności na powierzchni. Konsekwencją były kosztowne naprawy, w tym lokalne wzmocnienia zbrojeniowe. EPS 200, dzięki wyższemu modułowi sprężystości, lepiej kompensuje nierówności gruntu i rozkłada obciążenia punktowe.

Porównując parametry, EPS 200 przewyższa EPS 150 nie tylko ściskaniem, ale i odpornością na cykliczne naprężenia, co jest kluczowe w posadzkach przemysłowych. Poniższa tabela ilustruje różnice w kluczowych właściwościach, bazując na danych producentów zgodnych z normami.

canvas id="chartEPS" width="400" height="200">

Wybór EPS 200 minimalizuje ryzyko, ale wymaga weryfikacji deklaracji zgodności, bo nie każdy produkt spełnia obietnice. W praktyce, pod posadzkami przemysłowymi na styropianie, EPS 200 sprawdza się w obiektach o obciążeniach powyżej 5 kN/m², gdzie EPS 150 ledwo wystarcza na lżejsze zastosowania.

Zbrojenie dolne posadzki na styropianie

Zbrojenie dolne w posadzce na styropianie pełni rolę kompensatora słabości izolacji, szczególnie w strefach pod szynami regałów. Standardowa siatka z prętów o średnicy 6-8 mm układa się w dolnej ćwiartce grubości betonu, ale pod obciążeniami dynamicznymi dodaje się maty zbrojeniowe lub dodatkowe pręty. To rozwiązanie zapobiega pękaniu pod wpływem cyklicznych sił od kół regałów, które mogą osiągać 10-15 kN na punkt styku. Bez takiego wzmocnienia styropian przenosi naprężenia na beton, prowadząc do mikropęknięć.

Rodzaje zbrojenia w pasmach krytycznych

• Siatka standardowa ø6 mm, oczko 150x150 mm – dla równomiernych obciążeń.
• Dodatkowe pręty ø10-12 mm wzdłuż szyn – na siły poprzeczne.
• Maty z włókien polipropylenowych – dla rozproszenia rys skurczowych.
• Zbrojenie kombinowane z siatką i prętami – w chłodniach z regałami.

W chłodni analizowanej niedawno, dwa rodzaje zbrojenia dolnego widoczne pod szynami – zwykła siatka i wzmocnione pręty – uratowały posadzkę przed awarią mimo słabszego EPS 150. Zbrojenie musi być zakotwione co najmniej 5 cm nad styropianem, by uniknąć koncentracji naprężeń na styku warstw. Grubość warstwy zbrojeniowej zależy od obliczeń statycznych, zazwyczaj 8-12 cm dla posadzek o grubości 15-20 cm.

Projektowanie zbrojenia dolnego wymaga uwzględnienia moduł sprężystości styropianu, bo EPS o niższej klasie wymaga gęstszej siatki. W warunkach chłodniczych, gdzie posadzka styka się z wilgocią, stosuje się stal nierdzewną lub ocynkowaną, by uniknąć korozji. To detale, które decydują o 20-30 latach bezawaryjnej eksploatacji.

Instalacja zbrojenia na styropianie to sztuka precyzji: kliny dystansowe trzymają siatkę w pozycji, a taśmy klejące zapobiegają zsuwaniu. Błędy w układaniu, jak zbyt płytkie osadzenie, potęgują ryzyko odspajania się warstwy izolacyjnej od betonu.

Ryzyko odkształceń styropianu pod regałami

Pod regałami wysokiego składowania na szynach styropian styropian narażony jest na odkształcenia dynamiczne, gdzie siły uderzeniowe od kół przekraczają 20 kN lokalnie. EPS o niższej wytrzymałości zapada się po kilkuset cyklach, powodując nierówności posadzki i blokadę szyn. W hali magazynowej z automatycznymi regałami odkształcenia EPS 150 osiągnęły 5-7 mm po roku, zmuszając do przestoju i napraw. Ryzyko wzrasta w chłodniach, gdzie niskie temperatury obniżają plastyczność izolacji.

Odkształcenia prowadzą do lawiny problemów: pękanie betonu, infiltracja wilgoci i utrata izolacyjności termicznej. Symptomy to wgłębienia pod kołami i fale na powierzchni posadzki, widoczne gołym okiem. W jednym przypadku regały derailały się z powodu 10 mm zapadnięcia, generując straty rzędu dziesiątek tysięcy złotych dziennie. Ulgą jest świadomy dobór materiałów i wzmocnień.

Czynniki potęgujące ryzyko obejmują nierówny grunt pod styropianem i brak podsypki stabilizującej. Zalecane jest wibrowanie EPS podczas układania, by uniknąć pustek powietrznych. Monitorowanie odkształceń za pomocą geodezyjnych pomiarów pozwala na wczesną interwencję.

• Nierówności gruntu – niwelacja do 5 mm/m.
• Cykliczne obciążenia – symulacja 10^6 cykli.
• Wilgoć – paroizolacja pod styropianem.
• Temperatura poniżej -20°C – testy laboratoryjne.

Zapobieganie odkształceniom wymaga hybrydowego podejścia: mocniejszy EPS plus zbrojenie. W nowszych projektach stosuje się płyty XPS w strefach krytycznych dla dodatkowej sztywności.

Normy PN-EN dla styropianu w posadzkach

Norma PN-EN 13164 definiuje wymagania dla styropianu EPS pod posadzkami, kładąc nacisk na wytrzymałość na ściskanie i moduł sprężystości. Dla posadzek przemysłowych EPS musi osiągać co najmniej 150 kPa przy 10% odkształceniu, ale w obiektach obciążonych preferowane są klasy 200-300 kPa. Deklaracja właściwości użytkowych (DoP) potwierdza zgodność, a znak CE gwarantuje testy laboratoryjne. Normy uwzględniają też reakcję na ogień i odporność na wilgoć cykliczną.

Kluczowe parametry z PN-EN 13164

• Wytrzymałość na ściskanie CS(10)% ≥200 kPa dla EPS 200.
• Moduł sprężystości E ≥10 MPa.
• Przewodność cieplna λ ≤0,035 W/mK.
• Odporność na ściskanie po cyklicznej zamrażaniu-rozmrażaniu.

W posadzkach na styropianie norma wymaga minimalnej grubości 100 mm dla izolacji, z korektą na obciążenia. Błędy w interpretacji prowadzą do substytucji materiałów, jak w omawianej chłodni. Certyfikowane płyty EPS przechodzą testy na ścinanie i zginanie, symulujące warunki podposadzkowe.

Aktualizacja norm z 2023 roku wprowadza surowsze kryteria dla EPS w strefach dynamicznych, obligując do deklaracji wytrzymałości długoterminowej. Eksperci podkreślają: „PN-EN 13164 to nie suche cyfry, ale gwarancja, że styropian nie zawiedzie pod betonem przemysłowym” – mówi inżynier konstrukcji z wieloletnim stażem.

Zastosowanie norm w praktyce oznacza weryfikację każdej partii dostawy, bo rozbieżności produkcyjne sięgają 15%. Dla posadzek żywicznych norma dopuszcza EPS o niższej klasie, ale z dodatkowym podkładem stabilizującym.

Grubość izolacji styropianowej w chłodniach

W chłodniach grubość styropianu EPS oblicza się z wzoru na opór cieplny R = d/λ, gdzie d to grubość, λ przewodność cieplna. Dla temperatury -25°C wewnątrz i +10°C na gruncie potrzeba minimum 200 mm EPS 200, by strata ciepła nie przekraczała 0,15 W/m²K. Cieńsza izolacja podnosi rachunki za energię nawet o 30%, a słabsza nośność grozi zapadnięciem. Obliczenia uwzględniają mostki termiczne pod słupami i szynami.

W obiektach z regałami grubość rośnie do 250-300 mm w pasmach szyn, by zrównoważyć obciążenia i izolację. Warstwowanie EPS z XPS w dolnej części zwiększa stabilność bez utraty efektywności termicznej. Praktyka pokazuje, że 20 cm wystarcza na lekkie chłodzie, ale dla wysokiego składowania – minimum 25 cm.

Dobór grubości zależy od współczynnika U posadzki, normowanego na <0,20 W/m²K w budownictwie energooszczędnym. W chłodniach z podłogowym ogrzewaniem chłodzeniem grubość koryguje się o 20% w górę. Symulacje CFD pomagają optymalizować rozkład temperatury pod posadzką.

Błędy w szacowaniu grubości, jak niedoszacowanie mostków, powodują kondensację i degradację styropianu. Rozwiązaniem jest izolacja ciągła bez przerw, z zakładkami 10 cm między płytami.

Nadzór styropianu pod posadzkami przemysłowymi

Nadzór budowlany nad styropianem zaczyna się od kontroli dostaw: każda paleta EPS musi mieć DoP i protokół badań. Na budowie sprawdza się wilgotność płyt (<1%), wymiary i brak uszkodzeń mechanicznych. Substytucja materiałów, jak EPS 150 za 200, wymaga pisemnej zgody projektanta i analizy nośności. Brak nadzoru to prosta droga do awarii, jak w chłodni z derailowanymi regałami.

• Wizualna inspekcja na uszkodzenia krawędzi.
• Pomiary gęstości i ściskania próbkami.
• Protokołowanie układania warstw.
• Kontrola paroizolacji i foli ochronnej.

Podczas wylewania betonu nadzorca monitoruje stabilność styropianu pod wibratorem, unikając przesunięć płyt. W obiektach przemysłowych zalecane są codzienne raporty z pomiarami niwelacyjnymi. Z doświadczenia jednego nadzoru: wczesne wykrycie słabszego EPS pozwoliło na wzmocnienie bez opóźnień.

W 2024 roku digitalizacja nadzoru z dronami i skanerami 3D rewolucjonizuje kontrolę podposadzkową, skracając czas inspekcji o 50%. Dla posadzek żywicznych nadzór obejmuje testy przyczepności do EPS. Końcowy odbiór to geodezyjne wymiary i test obciążeniowy.

Symulacje FEA posadzki na styropianie

Symulacje metodą elementów skończonych (FEA) modelują zachowanie posadzki na styropianie pod regałami, przewidując naprężenia i odkształcenia z dokładnością 95%. Oprogramowanie jak ANSYS symuluje 10^6 cykli jeżdżenia szyn, pokazując krytyczne punkty pod kołami. Dla chłodni z EPS 200 FEA potwierdza nośność 7 kN/m², podczas gdy EPS 150 sygnalizuje zapadnięcia powyżej 3 mm. To narzędzie minimalizuje błędy projektowe przed wylaniem betonu.

W analizowanym przypadku FEA ujawniła potrzebę dodatkowego zbrojenia w pasie szyn, ratując projekt przed awarią. Model uwzględnia właściwości styropianu z PN-EN 13164, grunt podłoża i dynamikę regałów. Koszt symulacji zwraca się w unikniętych naprawach, szacowany na 10-krotność inwestycji.

Kroki symulacji FEA

• Model 3D posadzki z EPS i zbrojeniem.
• Definicja materiałów i granic obciążenia.
• Mesh adaptacyjny dla stref krytycznych.
• Analiza statyczna i dynamiczna.
• Weryfikacja z normami i testami polowymi.

Symulacje FEA stają się standardem w projektach 2024, integrując dane z BIM dla pełnej cyfrowej bliźniaczej posadzki. Pozwalają testować warianty grubości izolacji bez ryzyka. Przyszłe trendy to AI w optymalizacji FEA pod zmienne obciążenia magazynowe.

W praktyce FEA redukuje grubość EPS o 10-15% bez utraty bezpieczeństwa, oszczędzając na materiałach. Dla posadzek cementowo-polimerowych symulacje uwzględniają adhezję do styropianu, zapobiegając delaminacji.

Pytania i odpowiedzi: Posadzka przemysłowa na styropianie

• Czy można układać posadzkę przemysłową na styropianie EPS, i jakie warunki musi spełnić izolacja?

  Tak, posadzka przemysłowa na styropianie jest możliwa, ale wymaga styropianu o wysokiej wytrzymałości na ściskanie, np. EPS 200 spełniającego normę PN-EN 13164. W chłodniach z ruchomymi regałami na szynach izolacja musi zapewnić niską przewodność cieplną i stabilność pod dynamicznymi obciążeniami, z precyzyjnym obliczeniem grubości.

• Jaki styropian wybrać pod posadzkę obciążoną ruchomymi regałami – EPS 150 czy EPS 200?

  Zalecany jest EPS 200 o wyższej wytrzymałości na ściskanie. Substytucja na tańszy EPS 150 prowadzi do ryzyka odkształceń i utraty nośności pod obciążeniem dynamicznym regałów, co jest częstym błędem wykonawczym wymagającym nadzoru i kontroli dostaw.

• Jakie zbrojenie dolne zastosować w posadzce przemysłowej na styropianie w strefach krytycznych?

  W pasmach pod szynami jezdnymi stosuje się standardową siatkę zbrojeniową plus dodatkowe pręty lub maty wzmacniające. Zbrojenie dolne kompensuje słabszą izolację, zapewniając odporność na pękanie od cyklicznych obciążeń kół regałów.

• Jakie błędy unikać przy układaniu posadzki przemysłowej na styropianie i jak je naprawiać?

  Unikać substytucji materiałów izolacyjnych bez zgody projektanta, np. EPS 150 zamiast EPS 200. Rozwiązania naprawcze to lokalne wzmocnienie zbrojeniem lub wymiana izolacji w strefach krytycznych. Przyszłe projekty powinny uwzględniać symulacje obciążeniowe FEA.
