Pompa ciepła i ogrzewanie podłogowe gotowe schematy na 2026

Masz przed sobą projekt podłogówki zasilanej pompą ciepła powietrze-woda i czujesz, że każdy schemat hydrauliczny, który oglądasz, wygląda inaczej. Sprzęgło albo jest, albo go nie ma. Bufor raz stoi osobno, raz wisi na ścianie. Zawór mieszający pojawia się w połowie rysunków. Ta niepewność kosztuje Cię sen, bo od poprawności połączeń zależy, czy pompa odda pełną moc przy niskich temperaturach zasilania, czy będzie się dławić i zużywać niepotrzebnie prąd.

• Schemat hydrauliczny pompy ciepła z buforem i zaworem mieszającym
• Instalacja pompy ciepła podłogówka plus grzejniki różnice w układzie
• Dobór pompy obiegowej i sprzęgła do pompy ciepła krok po kroku
• Najczęstsze błędy montażowe w schematach pompy ciepła z podłogówką
• Warianty schematów dla różnych typów budynków
• Kwestionariusz doboru schematu 5 pytań

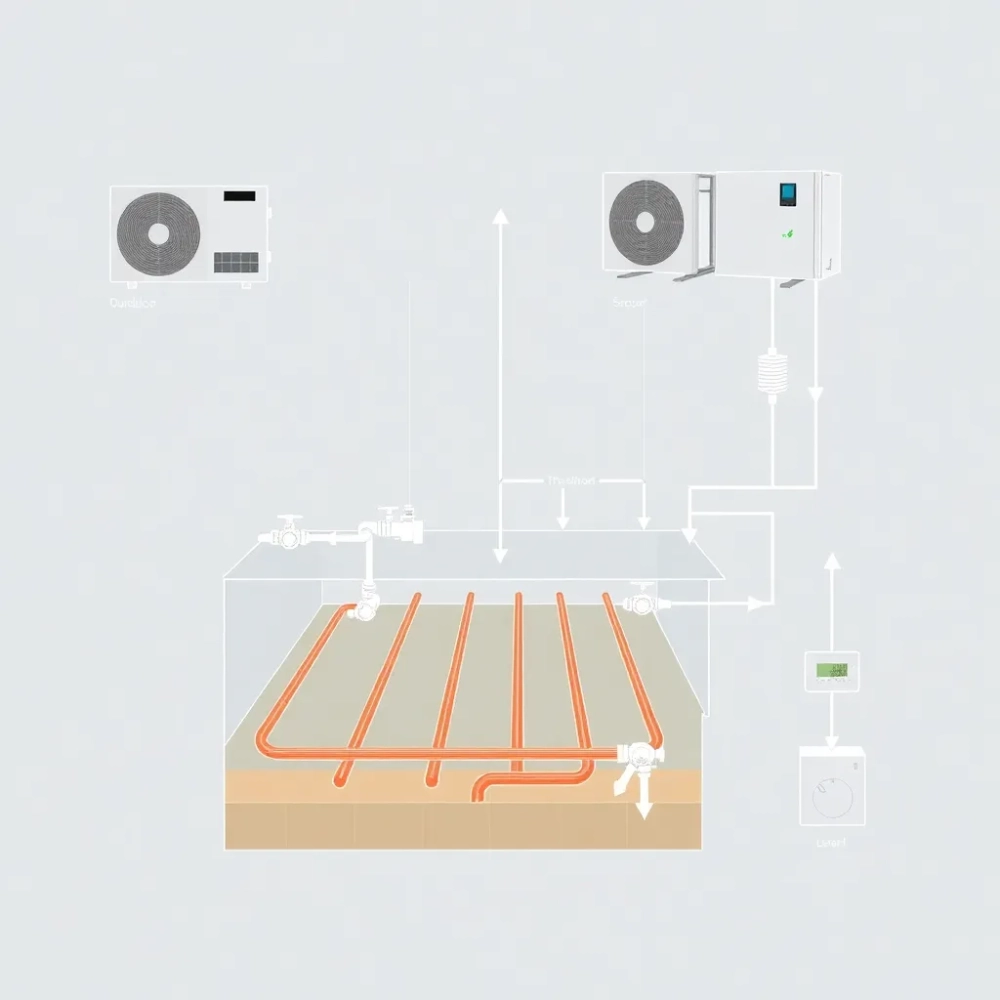

Schemat hydrauliczny pompy ciepła z buforem i zaworem mieszającym

Pompa ciepła typu powietrze-woda produkuje wodę grzewczą w zakresie 25-55°C, a podłogówka wymaga zasilania rzędu 28-35°C. Te dwie temperatury spotykają się w jednym punkcie i tam musi pojawić się element, który je pogodzi bez szkody dla sprężarki.

Tym elementem jest sprzęgło hydrauliczne, nazywane też rozdzielaczem bezciśnieniowym. Rozdziela ono obieg źródła (pompa ciepła) od obiegów odbioru (podłogówka, grzejniki, zasobnik CWU) i pozwala każdemu z nich pracować z własnym przepływem. Gdybyś połączył pompę bezpośrednio z obiegiem podłogowym, sprężarka musiałaby zwalniać i przyspieszać przy każdym otwarciu zaworu termostatycznego. Sprzęgło tłumi te wahania.

Za sprzęgłem najczęściej pojawia się bufor ciepła, czyli zbiornik o pojemności 20-40 litrów na każdy kilowat mocy grzewczej. Dla domu 120 m² z pompą 9 kW daje to bufor 180-360 litrów. Jego zadanie jest proste: gromadzi nadwyżki ciepła, gdy sprężarka pracuje w trybie modulacji, i oddaje je, gdy zawory termostatyczne się zamykają. Bez bufora pompa cyklicznie włącza się i wyłącza co kilka minut, co skraca żywotność sprężarki.

Na zasilaniu podłogówki pracuje zawór mieszający trójdrogowy lub czterodrogowy z siłownikiem. Pobiera on wodę gorętszą z bufora i miesza z powrotem z podłogówki, tak aby na wejście do pętli podłogowej trafiało dokładnie tyle stopni, ile wynika z krzywej grzewczej. Krzywa ta opiera się na temperaturze zewnętrznej: przy -15°C pompa podaje 50°C do bufora, a zawór mieszający obniża to do 35°C na pętlach.

Całość domyka pompa obiegowa o klasie energetycznej A, dobrana na przepływ 1 m³/h przy 6 metrach słupa wody. Zawór równoważący na zasilaniu i powrocie pozwala ustawić identyczny przepływ przez każdą pętlę podłogową, a zawór zwrotny zapobiega cofaniu się wody do sprzęgła. Naczynie wzbiorcze o pojemności 35 litrów (przy instalacji 200 litrów) kompensuje rozszerzalność cieplną wody przy każdym wzroście temperatury o 10°C.

Instalacja pompy ciepła podłogówka plus grzejniki różnice w układzie

Grzejniki potrzebują wyższej temperatury zasilania niż podłogówka. Stara żeliwna „harmonijka" wymaga nawet 70°C, nowoczesny grzejnik płytowy zadowala się 55°C, a podłogówka przestaje grzać powyżej 35°C. Te dwie krzywe grzewcze nie pokrywają się, więc układ mieszany musi zawierać dwa niezależne obiegi.

Rozwiązanie najczęściej spotykane wygląda tak: sprzęgło hydrauliczne stoi bezpośrednio za pompą ciepła, a z niego wychodzą dwa obiegi. Pierwszy, niskotemperaturowy, prowadzi przez zawór mieszający do rozdzielacza podłogówki. Drugi, wysokotemperaturowy, idzie bezpośrednio do grzejników, bo te potrzebują pełnej mocy pompy ciepła. Jeśli temperatura zewnętrzna spada poniżej -5°C, pompa automatycznie podnosi temperaturę zasilania do 55°C, a grzejniki grzeją bez ograniczeń, podczas gdy zawór mieszający nadal trzyma podłogówkę w jej niskim zakresie.

Gdybyś pominął zawór mieszający między buforem a podłogówką, woda o 55°C popłynęłaby do rur w posadzce. Efekt byłby natychmiastowy: pętle podłogowe zaczęłyby oddawać 100 W/m² zamiast projektowanych 50 W/m², temperatura powierzchni podłogi przekroczyłaby 29°C, a parkiet dębowy zacząłby pękać w ciągu jednego sezonu grzewczego. Zawór mieszający chroni posadzkę i jednocześnie utrzymuje pompę ciepła w jej optymalnym punkcie pracy.

Drugi obieg, wysokotemperaturowy, wymaga pompy obiegowej o większym podnoszeniu. Grzejniki stawiają opór 15-20 kPa na każdym piętrze, a podłogówka tylko 8-12 kPa. Dlatego na gałęzi grzejnikowej montuje się pompę o podnoszeniu 8 metrów, a na podłogowej o 4 metrach. Połączenie obu pomp w jedną zbyt mocną jednostkę skraca jej żywotność, bo pracuje na dławionej charakterystyce.

Dobór pompy obiegowej i sprzęgła do pompy ciepła krok po kroku

Pompa obiegowa w obiegu źródła (między pompą ciepła a sprzęgłem) musi spełniać trzy warunki: przepływ 0,6-1,2 m³/h na każdy kilowat mocy, ciśnienie dyspozycyjne równe lub wyższe od oporów wewnętrznych pompy ciepła oraz odporność na glikol, jeśli obieg zawiera mieszaninę wodno-glikolową. Typowy błąd to montaż pompy ze stali nierdzewnej przy glikolu propylenowym, który po dwóch latach powoduje korozję wżerową.

Sprzęgło hydrauliczne dobiera się na zasadzie prostej reguły: średnica króćców musi odpowiadać średnicy rury wychodzącej z pompy ciepła, a jego objętość wewnętrzna powinna wynosić minimum 0,5 litra na kilowat mocy. Dla pompy 12 kW daje to sprzęgło o pojemności co najmniej 6 litrów, czyli urządzenie z króćcami DN32 i korpusem o średnicy 100 mm. Mniejsze sprzęgło nie zdąży wyrównać temperatury i zacznie pełnić rolę zwykłego trójnika.

Nie łącz pompy ciepła powietrze-woda bezpośrednio z grzejnikami starego typu bez zaworu mieszającego. Gdy sprężarka pracuje przy -15°C, jej COP spada do 2,0, a woda na zasilaniu osiąga 55°C. Stary żeliwny grzejnik o masie 80 kg potrzebuje 65°C, żeby oddać pełną moc. Różnica 10°C obniża moc grzejnika o 30%, a pompa zużywa wtedy o 25% więcej prądu, próbując nadrabiać straty.

Kiedy NIE stosować danego schematu

Schemat wyłącznie z podłogówką nie sprawdzi się w domu z dużymi przeszkleniami od strony północnej. Przy takiej ekspozycji straty ciepła sięgają 120 W/m², a podłogówka fizycznie nie może oddać więcej niż 80 W/m² bez ryzyka przegrzania posadzki. W takiej sytuacji schemat mieszany z grzejnikami pod oknami jest jedynym rozsądnym wyjściem.

Schemat z buforem pionowym (o wysokości 1,8 m) wymaga kotłowni o minimalnej wysokości 2,4 m. W niskich wnękach pod schodami nie da się go postawić pionowo, a poziome ułożenie zmniejsza pojemność o 20% i zaburza separację stref temperaturowych wewnątrz zbiornika.

Kaskada dwóch pomp ciepła opłaca się dopiero od mocy 24 kW wzwyż. Dla domu 150 m² z zapotrzebowaniem 9 kW montaż kaskady podwaja koszt inwestycji, a sprężarki pracują na 35% swojej wydajności, co obniża COP o 0,4 punktu w porównaniu z jedną pompą o odpowiedniej mocy.

Najczęstsze błędy montażowe w schematach pompy ciepła z podłogówką

Brak sprzęgła hydraulicznego to grzech numer jeden wśród instalatorów przyzwyczajonych do kotłów gazowych. Kocioł toleruje bezpośrednie podłączenie do rozdzielacza, bo ma wbudowaną pompę i wysoką odporność na wahania przepływu. Pompa ciepła tego nie toleruje: sprężarka inwerterowa zaczyna modulować w złym zakresie i po dwóch sezonach traci 15% wydajności.

Źle dobrany bufor to drugi problem. Zbyt mały (poniżej 15 l/kW) powoduje krótkie cykle pracy sprężarki, co zwiększa zużycie prądu o 10-18%. Zbyt duży (powyżej 50 l/kW) wprowadza opóźnienie w reakcji na sygnał z termostatu pokojowego, a temperatura w pomieszczeniu zaczyna „pływać" o 2°C w tygodniu.

Zawór mieszający bez siłownika z proporcjonalnym sterowaniem (0-10 V) pracuje w trybie włącz/wyłącz. Podłogówka nagrzewa się i stygnie falami, a Ty czujesz to jako nierównomierne ciepło przy stopach. Siłownik 0-10 V pozwala zaworowi płynnie regulować temperaturę i utrzymywać ją z dokładnością ±0,5°C, co jest różnicą między komfortem a frustracją.

Pompa obiegowa bez sprzęgła zwrotnego na zasilaniu powoduje grawitacyjny przepływ wsteczny, gdy sprężarka się wyłączy. Woda z bufora cofa się przez pompę ciepła do wymiennika, schładza go, a przy kolejnym uruchomieniu sprężarka musi najpierw odparować czynnik z zimnego wymiennika. To skraca żywotność sprężarki o 20-30% i podnosi rachunki za prąd o 8%.

Przed pierwszym uruchomieniem wypłucz instalację wodą pod ciśnieniem 4 bar przez 30 minut, a następnie napełnij ją wodą dejonizowaną o twardości poniżej 4°dH. Twarda woda kredowacieje wymiennik pompy ciepła w ciągu trzech sezonów i obniża sprawność o 12%. Wymiennik płytowy ze stali nierdzewnej kosztuje 30% wartości całej pompy, a jego wymiana wymaga demontażu urządzenia.

Izolacja rur w posadzce cieńsza niż 13 mm powoduje straty ciepła rzędu 8-12% w kierunku podłoża, a nie do pokoju. Efekt: pompa pracuje dłużej, podłoga nagrzewa się wolniej, a rachunek za prąd rośnie o 150-250 zł rocznie dla domu 120 m². Norma PN-EN 1264-3 wymaga izolacji o R≥0,75 m²K/W pod rurami podłogowymi, co w praktyce oznacza styropian EPS 100 o grubości 30 cm lub EPS 200 o grubości 20 cm.

Brak manometrów na sprzęgle i buforze uniemożliwia kontrolę ciśnienia w instalacji. Spadek ciśnienia z 1,5 do 0,8 bar oznacza nieszczelność lub odpowietrzenie, ale bez manometru tego nie zauważysz, dopóki pompa nie zacznie pracować „na sucho". Dwa manometry (na zasilaniu i powrocie przy sprzęgle) kosztują 40 zł i pozwalają wykryć 90% usterek w pierwszym roku.

Checklist montażowy 10 punktów kontrolnych

• Wydajność pompy ciepła dobrana do bilansu cieplnego budynku, a nie do powierzchni w metrażu
• Pojemność bufora 20-40 litrów na każdy kilowat mocy grzewczej
• Naczynie wzbiorcze dobrane na 50% całkowitej pojemności instalacji
• Zawór bezpieczeństwa 3 bar na zasilaniu sprzęgła
• Izolacja rur w posadzce min. 13 mm pianki PE z folią aluminiową
• Odpowietrzniki automatyczne na każdym rozdzielaczu podłogowym
• Manometry na sprzęgle, buforze i rozdzielaczu
• Zawory odcinające na każdym obiegu (źródło, podłogówka, grzejniki, CWU)
• Płukanie instalacji wodą 4 bar przez 30 minut przed napełnieniem
• Próbne ciśnienie 4 bar przez 60 minut bez spadku przed uruchomieniem

Warianty schematów dla różnych typów budynków

Dom nowo budowany o niskim zapotrzebowaniu na ciepło (40-50 W/m²) pozwala na najprostszy schemat: pompa ciepła → sprzęgło → bufor → zawór mieszający → rozdzielacz podłogówki. Jedna pompa obiegowa w obiegu źródła, druga w obiegu podłogowym. Brak grzejników, brak skomplikowanej automatyki, COP w sezonie sięga 3,8-4,2 dla klimatu Polski centralnej.

Dom modernizowany z istniejącymi grzejnikami żeliwnymi wymaga schematu hybrydowego. Pompa ciepła pokrywa 70% zapotrzebowania przy temperaturze zewnętrznej do -5°C, a kocioł gazowy przejmuje resztę powyżej tej granicy. Przełączanie odbywa się przez zawór trójdrogowy sterowany sygnałem z czujnika temperatury zewnętrznej. Koszt materiału takiego schematu jest o 40% wyższy niż samej pompy, ale unika się wymiany 15 grzejników, co w modernizacji kosztuje najwięcej.

Dom pasywny z rekuperacją i zapotrzebowaniem 20 W/m² potrzebuje pompy o mocy 3-4 kW. Dla takiej mocy bufor staje się zbędny, bo sprężarka pracuje praktycznie bez przerwy na niskim obrocie. Schemat upraszcza się do pompy + sprzęgło + rozdzielacz podłogówki. COP roczny sięga 4,8, a koszt ogrzewania spada poniżej 800 zł rocznie dla domu 120 m².

Przy doborze schematu weź pod uwagę nie tylko metraż, ale też liczbę mieszkańców i profil zużycia ciepłej wody użytkowej. Czteroosobowa rodzina zużywa 200 litrów CWU dziennie, co wymaga zasobnika 300 l z wężownicą. Zasobnik podłącza się do sprzęgła osobnym obiegiem z własną pompą i zaworem priorytetu CWU, który przełącza całą moc pompy na podgrzewanie wody, gdy temperatura w zasobniku spadnie poniżej 45°C.

Normy i przepisy techniczne

Norma PN-EN 12828 określa wymagania dla instalacji grzewczych w budynkach, w tym dobór naczyń wzbiorczych, zaworów bezpieczeństwa i izolacji rur. Dla instalacji z pompą ciepła dodatkowo obowiązuje PN-EN 14511, która klasyfikuje urządzenia grzewcze i definiuje warunki pomiaru COP. Przy projektowaniu instalacji podłogowej obowiązuje PN-EN 1264 (części 1-5), regulująca rozstaw rur, temperaturę powierzchni podłogi i dopuszczalne opory hydrauliczne.

Warunek techniczny WT 2021 wymaga, aby sezonowe zapotrzebowanie na energię użytkową do ogrzewania i wentylacji nie przekraczało 70 kWh/(m²·rok) dla domu jednorodzinnego. Pompa ciepła z podłogówką bez trudu spełnia ten wymóg w budynku nowo budowanym, ale w modernizacji wymaga docieplenia ścian (do U ≤ 0,18 W/m²K) i wymiany okien (do U ≤ 0,9 W/m²K).

Kwestionariusz doboru schematu 5 pytań

Odpowiedz na pięć pytań, żeby wybrać właściwy wariant bez zgadywania.

1. Czy budynek jest nowy, czy modernizowany? Nowy budynek pozwala na schemat z samą podłogówką i COP powyżej 3,8. Modernizacja z istniejącymi grzejnikami wymaga schematu mieszanego lub hybrydowego z COP 2,5-2,9.

2. Jakie jest zapotrzebowanie na ciepło przy -20°C? Poniżej 8 kW wystarczy jedna pompa inwerterowa 9 kW. Powyżej 12 kW rozważ kaskadę dwóch pomp 9 kW lub jedną pompę 16 kW, ale druga opcja jest prostsza w sterowaniu.

3. Ile litrów CWU dziennie zużywa gospodarstwo domowe? Do 150 litrów wystarczy zasobnik 200 l z wężownicą. Powyżej 200 litrów potrzebny zasobnik 300 l lub osobny zasobnik buforowy 500 l z dwiema wężownicami.

4. Czy w domu są duże przeszklenia od północy? Tak oznacza konieczność montażu grzejników pod tymi oknami, nawet jeśli reszta domu ma podłogówkę. Schemat mieszany z dwoma obiegami jest wtedy obowiązkowy.

5. Jaki jest dostępny przekrój przyłącza elektrycznego? Pompa 9 kW pobiera 3,5 kW prądu, więc przyłącze jednofazowe 230 V wystarczy. Pompa 16 kW pobiera 6 kW i wymaga przyłącza trójfazowego 400 V. Brak trójfazówki eliminuje większość pomp 12 kW i większych.

Dobór schematu hydraulicznego pompy ciepła do podłogówki to nie jest kwestia gustu instalatora. To obliczenie oparte na bilansie cieplnym, charakterystyce sprężarki i oporach hydraulicznych konkretnego budynku. Pięć schematów opisanych powyżej pokrywa 95% przypadków spotykanych w polskim budownictwie jednorodzinnym, od nowego domu 90 m² po modernizację starego budynku 200 m² z grzejnikami żeliwnymi. Kluczem jest sprzęgło hydrauliczne, bufor dobrany do mocy pompy i zawór mieszający na zasilaniu podłogówki. Te trzy elementy decydują, czy pompa będzie pracować z COP 3,8, czy z COP 2,4, a różnica w rachunkach za prąd wynosi od 1500 do 3000 zł rocznie.
