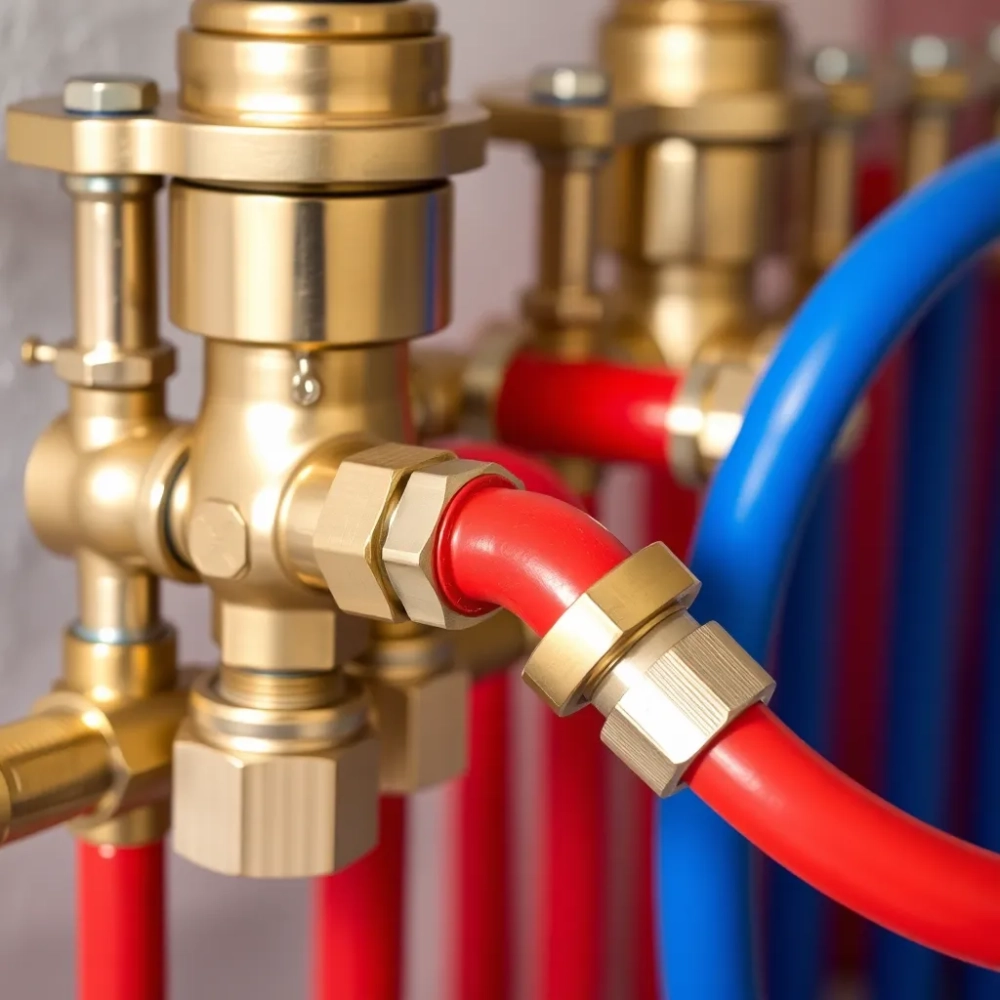

Podłączenie ogrzewania podłogowego do rozdzielacza krok po kroku

Ciepła podłoga bez rozdzielacza działa jak orkiestra bez dyrygenta każdy obieg gra swoją melodię, a Ty płacisz za to nierównomiernym nagrzewaniem i rachunkami wyższymi nawet o 15-25%. Schemat podłączenia rozdzielacza ogrzewania podłogowego decyduje o tym, czy pętle oddają ciepło tak, jak zaplanował projektant, czy jedna klei się grzeje, a sąsiednia wciąż zieje chłodem. Poniżej znajdziesz pełną ścieżkę od doboru belki i średnicy rur, przez montaż rozdzielacza podłogówki w szafce, aż po regulację rotametrów i próbę ciśnieniową, która wyłapie nieszczelność, zanim zabudujesz instalację.

• Montaż rozdzielacza podłogówki w szafce krok po kroku
• Jaka średnica rury do rozdzielacza podłogowego i długość pętli
• Podłączenie rozdzielacza podłogowego do kotła gazowego i grupa mieszająca
• Uruchomienie, próba ciśnieniowa i regulacja rotametrów
• Najczęstsze błędy przy podłączaniu ogrzewania podłogowego do rozdzielacza

Montaż rozdzielacza podłogówki w szafce krok po kroku

Dobrze dobrany rozdzielacz to nie kwestia widzimisię, lecz hydrauliki: musi rozprowadzić tę samą ilość czynnika po wszystkich pętlach mimo różnych długości rur. Belka zasilająca przyjmuje wodę z kotła i dzieli ją na sekcje, a belka powrotna zbiera ją z powrotem różnica temperatur między nimi (tzw. delta T) powinna wynosić 5-10 K dla podłogówki. Bez tego splitu dłuższa pętla będzie głodniejsza, a krótsza przegrzana, bo opory hydrauliczne rosną proporcjonalnie do długości przewodu.

Zanim cokolwiek przykręcisz, dobierz liczbę sekcji do powierzchni domu i średnicę zasilania. W domu 120 m² z pięcioma obiegami o długości 80-100 m wystarczy belka 1" ze stawką przepływu ok. 0,6 m³/h na całość. Przy ośmiu pętlach i łącznej wydajności 1,2 m³/h zastosuj zasilanie DN25, bo węższa rura wygeneruje szum i spadek ciśnienia przekraczający 20 kPa.

Materiał belki wpływa na trwałość w agresywnej wodzie i cenę. Mosiądz kosztuje 280-450 zł za belkę 1" i wytrzyma 25-30 lat, ale w instalacjach z twardą wodą (powyżej 15°n) pokrywa się kamieniem. Stal nierdzewna INOX (cena 550-800 zł) jest odporna na korozję wgłębną i sprawdza się przy pompach ciepła, gdzie woda może przekraczać 40 °C. Najtańsza stal węglowa z powłoką (180-260 zł) wystarczy w domach z miękką wodą i temperaturą zasilania do 35 °C, lecz po 10-15 latach potrafi zardzewieć od środka.

Mos. tani, podatny na zakamienienie w twardej wodzie; pasuje do kotłów gazowych z zasilaniem 30-45 °C.
INOX. droższy, lecz odporny na chlorki i wysokie temperatury; preferowany przy pompach ciepła.
Stal powlekana. budżetowa opcja dla domów z miękką wodą i niskim zasilaniem; nie stosować przy glikolu powyżej 30%.

Lokalizacja rozdzielacza rządzi się prostą logiką: im bliżej środka geometrycznego pętli, tym krótsze podejścia i mniejsze straty ciepła. Najczęściej montuje się belkę w kotłowni, w korytarzu przy ścianie nośnej albo pod schodami każde z tych miejsc spełnia siedem warunków dobrej lokalizacji: stała temperatura powyżej 5 °C, dostęp serwisowy 60 cm przed szafką, brak bezpośredniego słońca, możliwość prowadzenia pionów kanalizacyjnych obok, posadzka wypoziomowana (tolerancja 2 mm/m), oddalenie od sypialni minimum 3 m, osobna linia elektryczna z zabezpieczeniem 10 A dla pompy i siłownika.

Ośmiopunktowa instrukcja montażu

Krok 1. Zamontuj uchwyty ścienne szafki na wysokości 40-60 cm od posadzki, wypoziomuj laserem i zakotw w co drugą śrubę, bo rozdzielacz z napełnioną instalacją waży 12-18 kg.
Krok 2. Zainstaluj zawory odcinające na podejściach odcinek od kotła do belki zasilającej oraz od powrotu powrotnej do źródła. Bez nich nie odseparujesz rozdzielacza przy naprawie pojedynczej pętli.
Krok 3. Powieś belkę zasilającą (górną) i powrotną (dolną) zachowując odstęp 12-15 cm potrzebny na wygodne dokręcanie kluczem.
Krok 4. Podłącz zasilanie z kotła do górnej belki przez zawór z filtrem siatkowym 30 mesh. Filtr zatrzymuje cząstki powyżej 0,3 mm, które inaczej osiadałyby w rotametrach.
Krok 5. Zasil każdą sekcję rurą prowadzoną w otulinie 6 mm izolacja chroni przed oddawaniem ciepła w drodze do podłogi, gdzie mają być straty minimalne.
Krok 6. Powrót każdej pętli wprowadź do dolnej belki przez adapter eurokonus 3/4". Mosiężne złączki zaciskowe tworzą połączenie rozłączalne bez konieczności lutowania.
Krok 7. Wkręć rotametry w sekcje powrotu (są przezroczyste widać pływak). Wkręć zawory termostatyczne na zasilaniu umożliwią regulację.
Krok 8. Zaślep nieużywane wyjścia korkami z uszczelką O-ring, nawet jeśli planujesz rozbudowę. Niezaślepiona sekcja zasysa powietrze i psuje próbę ciśnieniową.

Trzy rzeczy, których nie robić

Nie montuj belki powyżej 1,2 m od posadzki odkręcanie rotametru nad głową grozi upadkiem klucza na stopę i zalaniem kotłowni. Nie instaluj rozdzielacza bez odległości 10 cm od rur kanalizacyjnych drgania z spłukiwania mogą rozszczelnić złączkę po kilku latach. Nie zostawiaj szafki bez wentylacji skropliny w zamkniętej wnęce niszczą elektronikę siłownika termostatycznego.

Jaka średnica rury do rozdzielacza podłogowego i długość pętli

Średnica rury podłogowej determinuje zarówno wydajność cieplną, jak i opór przepływu, dlatego 90% instalacji w domach jednorodzinnych opiera się na rurze 16 mm. Weź 100 m takiej rury, a spadek ciśzenia sięgnie 18-22 kPa wartość jeszcze akceptowalna dla pompy obiegowej 25/4. Przekrocz 120 m przy tej średnicy, a pompa zacznie hałasować, a najdalsze grzejniki podłogowe będą zimne mimo ustawienia rotametru na maksa.

Policz długość pętli przed zakupem rury to oszczędność 8-12% materiału względem "na oko". Zmierz obwód pomieszczenia, dodaj 2 m na podejście do rozdzielacza i podziel przez krok rozstawu (standard 15 cm = 6,7 m rury na m²). Pokój 20 m² ze standardowym krokiem 15 cm wymaga 134 m rury. Jeśli wynik przekracza 100 m przy średnicy 16 mm, wróć do projektu i albo podziel pokój na dwie pętle, albo przejdź na średnicę 20 mm.

Krok rozstawu bezpośrednio wpływa na temperaturę podłogi. Przy 15 cm i zasilaniu 35 °C podłoga oddaje ok. 60 W/m²; przy 10 cm wzrasta do 80 W/m², ale kosztem długości pętli o 50% i ryzyka pęknięcia wylewki w miejscach ostrych zakrętów. Przy 20 cm oddajesz jedynie 45 W/m², co wystarcza w sypialniach, ale w salonie z dużymi przeszkleniami będzie za chłodno.

Wybierając rurę, sprawdź barierę antydyfuzyjną EVOH warstwa etylen-winylo-alkoholu ogranicza przenikanie tlenu do wody. Bez niej tlen rozpuszczony w czynniku koroduje aluminium w wymiennikach kotłów kondensacyjnych, a za 6-8 lat zobaczysz rdzawą wodę w odpowietrznikach. PEX-a i PERT-a bez EVOH stosuje się tylko w instalacjach zamkniętych z wymiennikiem płytowym tam tlen nie ma dokąd uciec.

Rozstaw rur wpływa też na rozszerzalność cieplną, co ma znaczenie przy wylewce anhydrytowej o grubości 35 mm nad rurą. Każdy metr rury PEX wydłuża się o 0,13 mm przy wzroście temperatury o 10 K, więc kompensacja odbywa się przez naturalny łuk, a nie przez sztywne mocowanie do ściany. Kołki rozporowe przy ścianie pozostawiaj 5 cm luzu, bo ciasne mocowanie zacznie wylewkę pękać po pierwszym sezonie grzewczym.

Kiedy NIE stosować rury 16 mm

Unikaj jej w pomieszczeniach powyżej 25 m² z jedną pętlą przekroczysz 100 m. Nie układaj rury 16 mm w łukach poniżej promienia 5 × średnica (80 mm), bo fałda zamyka przekrój i punktowo chłodzi podłogę. Nie używaj cienkościennego PEX-a w instalacjach solarnych i pompowych powyżej 60 °C degradacja termiczna skraca żywotność do 12-15 lat zamiast deklarowanych 50.

Podłączenie rozdzielacza podłogowego do kotła gazowego i grupa mieszająca

Kocioł gazowy oddaje wodę w zakresie 50-80 °C, a podłogówka potrzebuje 30-40 °C różnicę musi skompensować grupa mieszająca, inaczej wylewka się przegrzeje i zacznie pękać. Grupa mieszająca łączy wodę gorącą z kotła z chłodnieszą z powrotu podłogówki w proporcji zadanej przez zawór trójdrogowy, dzięki czemu do rozdzielacza trafia stabilne 35 °C niezależnie od wahań temperatury w kotle.

Montaż rozdzielacza podłogowego do kotła gazowego wymaga wpięcia się między wyjście zasilania a wejście powrotu kotła w obiegu niskotemperaturowym. W praktyce oznacza to instalację pompy wtórnej o wydajności 1,5-2,5 m³/h, zaworu trójdrogowego z siłownikiem oraz czujnika temperatury zasilania w rurce zanurzeniowej na belce zasilającej. Zawór reguluje się automatycznie na podstawie krzywej grzewczej im zimniej na zewnątrz, tym więcej gorącej wody z kotła przepuszcza, ale wynik na belce nie przekroczy 42 °C, jeśli czujnik kalibrujesz co sezon.

Czujnik pogodowy na ścianie północnej współpracuje z regulatorem kotła i przesuwa charakterystykę: przy -10 °C sterownik ustawia zasilanie 40 °C, przy +5 °C obniża do 30 °C. Dzięki temu podłoga zachowuje komfortową temperaturę powierzchni 26-28 °C bez konieczności ręcznej korekty co tydzień. W domach z ogrzewaniem mieszanym (podłogówka + grzejniki) czujnik steruje zaworem trójdrogowym rozdzielacza, a grzejniki pracują na bezpośrednim obiegu wysokotemperaturowym.

Wartość temperatury zasilania weryfikuj termometrem kuchennym przyłożonym do rury 5 cm za zaworem mieszającym po 10 minutach pracy to metoda zaskakująco dokładna, lepsza niż czujnik fabryczny, który potrafi zawyżać odczyt o 3 °C z powodu samonagrzewania. Po kalibracji zanotuj wynik na tabliczce przy rozdzielaczu, bo za pół roku nikt nie będzie pamiętał ustawień.

Kiedy grupa mieszająca jest zbędna

Pompa ciepła z regulacją inwerterową podaje wodę o temperaturze dopasowanej do aktualnego zapotrzebowania, więc przy podłogówce pracuje w zakresie 28-38 °C bez żadnego mieszania. Kocioł elektryczny przepływowy ma ogranicznik 60 °C, ale zazwyczaj działa na niższych temperaturach z powodu niskiego prądu, więc wystarczy zwykła pompa obiegowa za rozdzielaczem.

Uruchomienie, próba ciśnieniowa i regulacja rotametrów

Próba ciśnieniowa wychwytuje nieszczelności, zanim wylewka przykryje rury po zalaniu betonem naprawa wymaga kucia posadzki. Napełniaj instalację powoli, odcinek po odcinku, obserwując spadek ciśnienia na manometrze. Ciśnienie robocze dobiera się do najsłabszego elementu (zwykle zbiornik membranowy), typowo 1,5-2,0 bar dla domu jednorodzinnego, lecz próba powinna wynosić 4-6 bar przez 24 godziny, bo tylko wtedy mikrootwory w złączkach ujawnią się jako krople wody.

Procedura napełniania trwa 15-20 minut i składa się z sześciu kroków. Zamknij wszystkie zawory odcinające na belce zasilającej i powrotnej, otwórz zawór napełniania podłączony do sieci wodociągowej lub pompy ręcznej, obserwuj manometr do osiągnięcia 3 bar i zakręć dopływ. Otwieraj kolejne obiegi pojedynczo każdy pod napięciem wypłucze powietrze i wypełni się w 30-60 sekund, przy czym rotametr na tym etapie powinien pokazywać przepływ 1,0-1,5 l/min. Po napełnieniu wszystkich pętli podnieś ciśnienie do 5 bar i zostaw instalację na noc, a rano sprawdź manometr spadek poniżej 0,2 bar oznacza szczelność, większy ubytek wskazuje na nieszczelność najczęściej w okolicach złączek eurokonus.

Odpowietrzanie ręczne wykonaj odpowietrznikiem automatycznym zainstalowanym na końcówce belki zasilającej otwórz go o pół obrotu, aż poleci woda bez bąbelków powietrza. Powtórz procedurę po 2 godzinach pracy pompy przy temperaturze 30 °C, bo wtedy rozpuszczone powietrze uwalnia się z wody i często powraca do najwyższych punktów instalacji.

Regulacja rotametrów bilansuje hydraulikę wszystkich pętli, dzięki czemu dłuższa i krótsza oddadzą podobne ilości ciepła. Cel: uzyskać delta T 5-7 K między zasilaniem a powrotem każdej pętli, mierzone termometrem przyłożonym do rury przy rozdzielaczu. Pętla krótsza (60 m) wymaga przepływu 0,7-1,0 l/min, pętla dłuższa (100 m) potrzebuje 1,2-1,5 l/min. Ustawienia zanotuj na etykiecie przy każdym obiegu, bo bez oznaczenia i tak nikt nie odtworzy konfiguracji po dwóch latach.

Procedura regulacji zajmuje 15 minut i powtarza się dwukrotnie po pierwszym uruchomieniu i po tygodniu eksploatacji, gdy instalacja się odpowietrzy ostatecznie. Uruchom pompę, ustaw wszystkie rotametry na 1,0 l/min i odczekaj 15 minut. Zmierz temperaturę zasilania na każdej pętli te z temperaturą wyższą o 2 °C od średniej otrzymują przepływ zmniejszony o 0,2 l/min. Po korekcie znów odczekaj kwadrans i zweryfikuj jeśli różnice nadal przekraczają 1 °C, koryguj dalej, aż wszystkie pętle zbiegną się w granicach ±0,5 K.

Najczęstsze błędy przy podłączaniu ogrzewania podłogowego do rozdzielacza

Błędy montażowe ujawniają się zwykle po pierwszym sezonie grzewczym, kiedy wylewka jest już zabudowana i koszt naprawy sięga kilku tysięcy złotych. Pierwsza grupa pomyłek wynika z pośpiechu brak próby ciśnieniowej skutkuje zalaniem domu wodą po podłączeniu do kotła. Druga grupa to lekceważenie hydrauliki równe ustawienie rotametrów na wszystkich pętlach bez uwzględnienia ich długości daje głodne krótkie i przegrzane długie obiegi. Trzecia grupa to niedbalstwo o detale: brak filtra, brak odpowietrznika, brak izolacji rur podejściowych.

Brak próby ciśnieniowej. Bez testu pod ciśnieniem 4-6 bar przez 24 godziny mikrootwór w złączce pozostaje niewykryty. Po uruchomieniu kotła woda zaczyna się sączyć do szafki rozdzielacza, czasem tygodniami, zanim ktoś zauważy kałużę. Skutek: korozja elementów szafki, zawilgocenie ściany, koszt suszenia 2-5 tys. zł.

Identyczne ustawienia rotametrów. Każda pętla powinna być wyregulowana indywidualnie według długości. Jednakowe 1,5 l/min na krótkiej 60 m i długiej 100 m daje w pierwszej zbyt wysoki przepływ (podłoga za gorąca) i za niski w drugiej (podłoga chłodna). Korekta po montażu wymaga powtórzenia procedury regulacji, więc lepiej od razu ustawiaj proporcjonalnie.

Brak zaworów odcinających na podejściach. Bez nich nie odseparujesz rozdzielacza od kotła w razie awarii, więc każda naprawa pojedynczej pętli wymaga opróżnienia całej instalacji. Zawory odcinające na zasilaniu i powrocie pozwalają wymienić uszczelkę rotametru przy pracującym kotle.

Montaż rotametrów na belce zasilającej. Rotametr pokazuje przepływ wody chłodniejszej (powrót), bo tam pływak stabilizuje się bez podgrzewania, a na zasilaniu zmienia lepkość i daje fałszywe odczyty. Producenci oznaczają miejsce montażu kolorem lub symbolem respektuj to oznaczenie.

Brak filtra siatkowego przed belką. Cząstki rdzy z kotła osadzają się w dyszach rotametrów i po roku przepływ spada o 40%. Filtr siatkowy 30 mesh na zasilaniu czyści się w 10 minut bez demontażu belki, brak filtra oznacza konieczność płukania każdego rotametru osobno.

Niezabezpieczone końcówki rur PEX przed wylaniem wylewki. Cięcie rury zostawia ostry brzeg, który podczas betonowania uszkadza warstwę EVOH. Zaślepka ochronna z tworzywa lub zawinięcie taśmą izolacyjną na czas wylewania chroni rurę i ułatwia późniejsze połączenie z rozdzielaczem.

Krzyżowanie rur pod wylewką. Skrzyżowanie dwóch rur oznacza punkt bez odbioru ciepła i most termiczny w podłodze. Planuj rozkład pętli w programie CAD albo rozrysuj na kartce A4 przed rozpoczęciem montażu 30 minut rysowania oszczędza tydzień szukania przyczyny zimnego placu.

Brak kompensacji wydłużeń cieplnych. Rury PEX podgrzane o 30 °C wydłużają się o 4 mm na metr. Bez naturalnych łuków i luzu przy ścianie naprężenia przenoszą się na złączki eurokonus i po sezonie grzewczym pojawia się kapiecie. Zostawiaj 5 cm luzu przy każdym uchwycie ściennym, a pętle rysuj łagodnym łukiem o promieniu 80 mm.

Podłączenie rozdzielacza bez płukania po montażu. Woda z sieci niesie piasek, opiłki, resztki montażowe wszystko to ląduje w rotametrach. Płukanie każdego obiegu osobno przez 3-5 minut przy ciśnieniu 3 bar wypłukuje 95% zanieczyszczeń. Pominięcie płukania skutkuje pierwszą awarią po 8-12 miesiącach, kiedy rotametr zaczyna się zamykać samoczynnie.

Niewłaściwy dobór grupy mieszającej. Zawór trójdrożny o zbyt małym Kvs (przepływie) ogranicza przepływ w całej instalacji i pompa zaczyna pracować przy wysokim ciśnieniu. Dobieraj grupę mieszającą do wydajności pompy dla pompy 25/4 (maks. 2,5 m³/h) potrzebujesz zaworu o Kvs 2,5-3,5 m³/h, inaczej instalacja szumi i nie oddaje pełnej mocy.

Brak opasek etykietowych na rurach. Po montażu nie wiesz, która rura idzie do którego pomieszczenia. Etykiety wodoodporne na każdej rurze przy rozdzielaczu pozwalają ustalić konfigurację w kilka minut. Bez etykiet próba regulacji rotametrów zajmuje godziny i kończy się zgadywaniem.

Checklista przed uruchomieniem (12 punktów)

• Szafka rozdzielacza zamontowana na wysokości 40-60 cm i wypoziomowana
• Belka zasilająca powyżej powrotnej, odstęp 12-15 cm
• Filtr siatkowy na zasilaniu, czyszczony po napełnieniu
• Odpowietrznik automatyczny na końcu belki zasilającej
• Termometry 0-80 °C na zasilaniu i powrocie przy rozdzielaczu
• Manometr 0-6 bar na zasilaniu
• Zawory odcinające na podejściach od i do kotła
• Rotametry z pływakami poruszającymi się płynnie
• Etykiety na każdej rurze przy rozdzielaczu z nazwą pomieszczenia
• Próbne ciśnienie 5 bar utrzymane przez 24 godziny bez spadku
• Sprawdzone złączki eurokonus brak śladów wody po próbie
• Instrukcja obsługi rozdzielacza schowana w szafce

Plan minutowy montażu (przygotowany dom)

Przygotowanie stanowiska z narzędziami (klucz płaski 27, klucz imbusowy 5 mm, poziomica, latarka) zajmuje 15 minut. Zawieszenie szafki i montaż belki wypoziomowanej to kolejne 30 minut. Połączenie rur z rozdzielaczem przez eurokonusy przy zaznaczonych wcześniej etykietach zajmuje 45 minut. Próba ciśnieniowa z napełnianiem i płukaniem obiegów zajmuje 60 minut z 24-godzinnym testem. Regulacja rotametrów to 30 minut rozbite na dwa podejścia pierwsze tuż po napełnieniu, drugie po tygodniu eksploatacji.

Świadectwem poprawności montażu niech będzie fakt, że po pierwszym sezonie różnica temperatur w najdalszej i najbliższej pętli nie przekroczy 1,5 °C, a rachunki za gaz spadną o 15-20% w porównaniu z domem bez regulacji hydraulicznej. To miara lepsza niż jakikolwiek certyfikat realna praca instalacji w warunkach domowych.

Dane techniczne i liczbowe oparte na normie PN-EN 1264 (Ogrzewanie podłogowe Systemy i elementy) oraz wytycznych producentów systemów rur. Szczegółowe wykresy wydajności cieplnej dla typowych wylewek cementowych i anhydrytowych dostępne w normie PN-EN 15377.
