Płyta styropianowa z wypustkami – szybki montaż bez spinek!

Jeśli choć raz męczyłeś się z plątaniną spinek i takerów podczas układania ogrzewania podłogowego, wiesz, ile czasu pochłania ten żmudny etap. Płyta styropianowa z wypustkami diametralnie zmienia tę narrację zamiast walczyć z mocowaniami, po prostu wciskasz rurę między grzybki i jedziesz dalej. To nie jest drobna optymalizacja procesu; to fundamentalna zmiana w podejściu do instalacji, która jednocześnie zapewnia izolację, jakiej wymagają współczesne normy energetyczne.

• Montaż rur grzewczych bez spinek
• Izolacja termiczna i szczelność zatrzasków
• Dane techniczne EPS 200
• Zastosowanie w systemach ogrzewania podłogowego
• Płyta styropianowa z wypustkami najczęściej zadawane pytania

Montaż rur grzewczych bez spinek

Tradycyjny system mocowania rur grzewczych opiera się na spinek lub takerach, które trzeba równomiernie rozłożyć, wbijać w izolację, pilnować odstępów. Przy powierzchniach liczonych w dziesiątkach metrów kwadratowych to setki, czasem tysiące punktów mocowania. Każdy z nich to chwila wahania czy dobrze trzyma, czy rura nie wypadnie przy zalewaniu wylewki. Płyta styropianowa z wypustkami eliminuje ten problem u źródła. Specjalnie ukształtowane grzybki działają jak zatrzaski, które samoczynnie utrzymują rurę w wyznaczonym rowku.

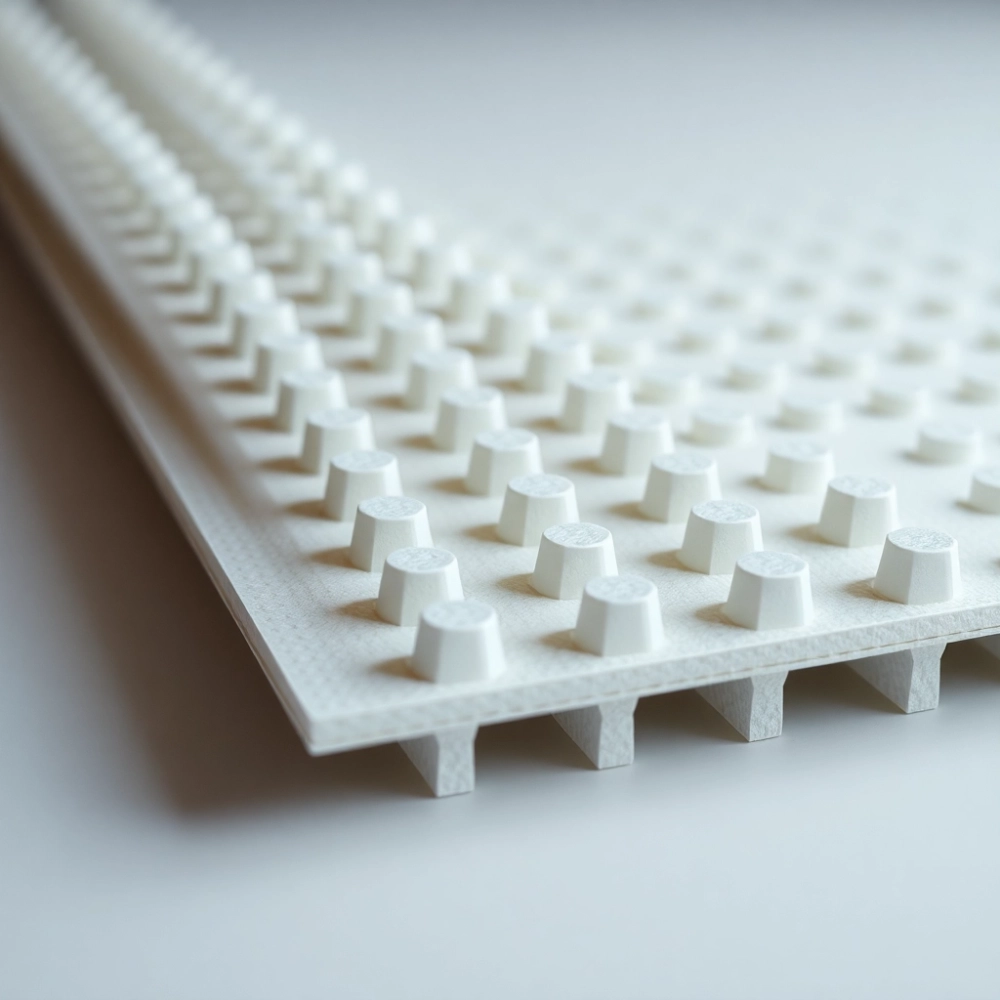

Mechanizm działania jest prosty i zarazem sprytny. Wypustki tworzą sieć punktów rozmieszczonych w regularnych odstępach, które odpowiadają typowym średnicom rur grzewczych stosowanych w instalacjach podłogowych. Rura po prostu wskakuje między dwa sąsiednie grzybki i siedzi tam pewnie, nie wymagając dodatkowej interwencji. Odległość między wypustkami dobiera się tak, aby rura miała lekkie opory przy wkładaniu nie za luźno, żeby nie wypadała, nie za ciasno, żeby nie uszkodzić otuliny.

Weryfikacja tego rozwiązania wypada imponująco na dużych powierzchniach. Przy standardowej instalacji w domu jednorodzinnym, gdzie powierzchnia ogrzewana wynosi 80-120 m², różnica w czasie montażu między systemem tradycyjnym a płytą z wypustkami może sięgać 30-40 procent. Ekipa montażowa, która normalnie potrzebowała dwóch dni na samą instalację rur, zamyka ten etap w jeden dzień. To realne oszczędności mniej roboczogodzin, mniej przestojów, szybsze przejście do kolejnych etapów budowy.

Przeczytaj również o Płyta styropianowa do ogrzewania podłogowego

Co istotne, brak spinek oznacza również brak ryzyka ich przypadkowego przemieszczenia przed zabetonowaniem. W tradycyjnym systemie zdarza się, że ekipa budowlana przypadkowo zahaczy o rurę podczas prac wykończeniowych, co powoduje poluzowanie mocowań i konieczność korekt. Grzybki integrowane z płytą styropianową są częścią strukturalną izolacji nie da się ich wyrwać bez uszkodzenia samego rdzenia.

Dla wykonawców, którzy cenią sobie powtarzalność, ten system oferuje dodatkową korzyść: każda płyta ma dokładnie te same parametry geometryczne, co eliminuje zmienność między partiami produktu. Montażysta wie, że rowki są zawsze w tym samym miejscu, odstępy zawsze zgodne z projektem, a rura zawsze wskoczy z odpowiednim oporem.

Izolacja termiczna i szczelność zatrzasków

Sam mechanizm zatrzaskowy to jednak tylko połowa sukcesu. Prawdziwa wartość płyty styropianowej z wypustkami tkwi w jej zdolności do zapewnienia ciągłej, szczelnej warstwy izolacyjnej pod całą powierzchnią podłogi. W tradycyjnym systemie warstwa izolacyjna składa się z osobnych mat izolacyjnych, które trzeba starannie docinać i łączyć, a każda szczelina to potencjalny mostek termiczny. Płyta prefabrykowana eliminuje to ryzyko: jedna płyta pokrywa 0,72 m² powierzchni, a połączenia między płytami projektuje się tak, aby zachodziły na siebie lub miały frezowane zamki.

Przeczytaj również o Płyta PIR 10 cm ile to styropianu

Współczynnik przewodzenia ciepła dla styropianu EPS 200, który stanowi rdzeń tego rodzaju płyt, oscyluje wokół wartości lambda wynoszącej około 0,034 W/(m·K) przy standardowych warunkach pomiarowych zgodnych z normą PN-EN 13163. Dla porównania, beton ma lambda rzędu 1,0-1,7 W/(m·K), czyli dwadzieścia do pięćdziesięciu razy gorszą izolacyjność. Nawet stosunkowo cienka warstwa styropianu grubości 30-40 mm stanowi więc barierę, która skutecznie odcina straty ciepła w dół, kierując je do góry, gdzie powinna trafić energia grzewcza.

Szczelność zatrzasków ma znaczenie nie tylko dla izolacji, ale też dla trwałości całego systemu. Gdy rura grzewcza jest pewnie osadzona między grzybkami, nie ma luzów, które mogłyby generować hałas podczas przepływu medium grzewczego. System działa ciszej, co w pomieszczeniach mieszkalnych bywa ważniejsze, niż początkowo zakładamy. Dodatkowo pewne osadzenie rury zapobiega jej przemieszczaniu się podczas pracy, co mogłoby prowadzić do mikropęknięć w warstwie wyrównawczej.

Warto przyjrzeć się geometrii samego grzybka. Jego konstrukcja przypomina nieco stożek z poszerzoną podstawą kształt ten zapewnia dużą powierzchnię styku z rurą przy zachowaniu minimalnej ilości materiału. Im mniej materiału w grzybku, tym mniej mostków termicznych wprowadzanych w warstwę izolacyjną. Jednocześnie geometria została opracowana tak, aby dystrybuować naprężenia nie, bez koncentracji sił w jednym punkcie.

Warto przeczytać także o Płyta PIR 5 cm ile to styropianu

Praktyczna implikacja tej geometrii jest taka, że płyty można układać bezpośrednio na warstwie fundamentowej, bez dodatkowych mat izolacyjnych pod spodem oczywiście pod warunkiem, że projekt przewiduje odpowiednią grubość rdzenia. Przy grubości 30 mm i wyższej system spełnia wymogi izolacyjności termicznej stawiane przez aktualne warunki techniczne dla przegród budowlanych.

Dane techniczne EPS 200

EPS 200 to oznaczenie klasy wytrzymałościowej styropianu ekspandowanego, które mówi wiele o charakterystyce mechanicznej płyty. Liczba 200 odnosi się do wytrzymałości na ściskanie przy 10-procentowym odkształceniu względnym i wyraża się w kilopaskalach w tym przypadku 200 kPa, czyli około 20 ton na metr kwadratowy. Dla porównania, typowy styropian fasadowy to EPS 70 lub EPS 100, a płyty podłogowe pod instalacje grzewcze muszą wytrzymywać obciążenia znacznie większe ze względu na ciężar wylewki, ewentualne meble i codzienną eksploatację.

Gęstość objętościowa EPS 200 mieści się zazwyczaj w przedziale 24-30 kg/m³, co przekłada się na optymalny stosunek wytrzymałości do masy. Płyta o wymiarach 1000 × 720 × 30 mm waży nieco ponad kilogram, co czyni ją na tyle lekką, że jeden pracownik bez problemu manipuluje jedną płytą, a jednocześnie na tyle sztywną, że nie ugina się pod własnym ciężarem podczas układania.

Współczynnik oporu dyfuzyjnego pary wodnej dla EPS wynosi około 20-40, zależnie od producenta i dokładnego składu. Oznacza to, że para wodna przenika przez styropian zdecydowanie trudniej niż przez powietrze, ale łatwiej niż przez materiały szczelnie nieprzepuszczalne. W praktyce budowlanej oznacza to, że płyta nie wytworzy szczelnej bariery parowej, która mogłaby prowadzić do kondensacji wewnątrz warstwy izolacyjnej, a jednocześnie nie wymaga dodatkowych membran.

Parametr chłonności wody dla EPS po 28 dniach zanurzenia wynosi poniżej 3 procent objętościowych według normy PN-EN 13163. Styropian jest materiałem zamkniętokomórkowym poszczególne granulki spaja się w strukturę, w której większość komórek jest zamknięta i wypełniona powietrzem. Woda może wnikać jedynie w przestrzenie między granulki, ale nie w same komórki, co znacząco ogranicza ryzyko degradacji w warunkach podwyższonej wilgotności.

Dla specjalistów posługujących się normami technicznymi istotna będzie informacja, że płyty styropianowe EPS przeznaczone do izolacji termicznej podłóg powinny spełniać wymagania klasy reakcji na ogień co najmniej E według PN-EN 13501-1. W praktyce oznacza to, że materiał jest trudno zapalny i samoczynnie gaśnie po usunięciu źródła ognia co jest istotne w kontekście bezpieczeństwa pożarowego budynków mieszkalnych.

Zastosowanie w systemach ogrzewania podłogowego

Instalacja ogrzewania podłogowego wymaga spełnienia szeregu warunków technicznych, z których najważniejszym jest równomierna dystrybucja medium grzewczego po całej powierzchni. Płyta styropianowa z wypustkami wspiera ten cel na dwa sposoby: zapewniając stabilne mocowanie rury w zaplanowanych odstępach oraz tworząc ciągłą izolację, która chroni przed niekontrolowanym odpływem ciepła w ziemię. Rura ułożona wężem meandrowym lub spiralią wymaga precyzyjnego zachowania odstępów odległość między sąsiednimi zwojami determinuje temperaturę powierzchni podłogi w danym punkcie.

Typowy rozstaw rur w instalacji podłogowej wynosi 10-20 centymetrów, w zależności od projektowanego obciążenia cieplnego pomieszczenia. Płyty z wypustkami produkowane są zazwyczaj w kilku wariantach rastrowych, co pozwala dobrać optymalny rozstaw do konkretnego projektu bez konieczności ręcznego docinania dodatkowych mocowań. W pomieszczeniach o dużych stratach ciepła, jak wiatrołapy czy korytarze, stosuje się gęstszy rozstaw rury bliżej siebie, wyższa moc powierzchniowa.

Kolejnym aspektem jest kompatybilność z rurami różnych średnic. Systemy ogrzewania podłogowego najczęściej wykorzystują rury PEX o średnicy 14-18 mm lub rury wielowarstwowe w podobnym zakresie. Grzybki w płycie projektuje się z myślą o określonej średnicy, ale producenci oferują uniwersalne wersje, które mieszczą rury w zakresie 14-17 mm, oraz dedykowane wersje dla rur grubszych. Przed zakupem warto sprawdzić, czy wybrana płyta pasuje do średnicy rury planowanej w projekcie.

Podłoże, na którym układa się płyty, musi być równe i nośne. Nierówności podłoża rekompensuje się zazwyczaj warstwą podsypki samopoziomującej lub dodatkową płytą izolacyjną o niższej wytrzymałości mechaniczej, ale grubości wystarczającej do wyrównania powierzchni. Płyta styropianowa z wypustkami sama w sobie nie służy do niwelowania nierówności jej zadanie to izolacja i prowadzenie rury, nie korygowanie geometrii podłoża.

Po ułożeniu płyt i rur całość zalewa się wylewką cementową lub anhydrytową, której grubość nad rurą powinna wynosić co najmniej 45 mm według aktualnych norm budowlanych. Wylewka pełni funkcję akumulacyjną przejmuje ciepło od rury i dystrybuuje je równomiernie po powierzchni podłogi, eliminując efekt punktowego nagrzewania. Płyta styropianowa z wypustkami, dzięki swojej sztywności, nie odkształca się pod ciężarem wylewki, co gwarantuje zachowanie geometrii rozłożenia rur.

Podczas projektowania warto uwzględnić strefy brzegowe przy ścianach zewnętrznych, gdzie straty ciepła są wyższe. W tych strefach stosuje się zazwyczaj gęstszy rozstaw rur nawet co 10 centymetrów aby zwiększyć moc powierzchniową i skompensować większe oddawanie ciepła na zewnątrz. Płyta z wypustkami ułatwia realizację tej strategii, ponieważ ekipa montażowa może w prosty sposób modyfikować rozstaw w poszczególnych strefach bez zmiany całego systemu mocowania.

Dla inwestorów, którzy chcą zoptymalizować koszty budowy, warto rozważyć całkowity bilans wydatków, a nie tylko cenę jednostkową płyty. Płyta styropianowa z wypustkami eliminuje konieczność zakupu spinek, mat izolacyjnych i dodatkowego narzędzia do mocowania. Szybszy montaż oznacza mniej roboczogodzin ekipy wykonawczej co w projektach komercyjnych, gdzie stawki robocizny są wysokie, przekłada się na realne oszczędności liczone w tysiącach złotych.

Aktualne warunki techniczne, jakie powinny spełniać budynki i ich usytuowanie, nakładają obowiązek stosowania izolacji termicznej podłóg na gruncie o współczynniku U nie wyższym niż 0,15 W/(m²·K). Płyta EPS 200 o grubości 30 mm współpracująca z typową wylewką cementową spełnia ten wymóg bezproblemowo. Przy grubości 40 mm margines bezpieczeństwa wzrasta, co może mieć znaczenie w rejonach o surowszym klimacie lub w budynkach o podwyższonych wymaganiach energetycznych.

Warto na koniec wspomnieć o aspekcie, który bywa pomijany w pobieżnych porównaniach trwałości systemu. Płyta styropianowa, raz zamontowana pod wylewką, pozostaje w budynku przez dziesięciolecia. Właściwości izolacyjne EPS nie degradują się znacząco w tym czasie, o ile nie doszło do zalania ani mechanicznego uszkodzenia. Pewne osadzenie rur w grzybkach oznacza, że nawet po wielu latach rura pozostaje na swoim miejscu, a system działa zgodnie z założeniami projektowymi.

Jeśli planujesz instalację ogrzewania podłogowego i chcesz, żeby wykonawcy otrzymali precyzyjny projekt rozłożenia rur z uwzględnieniem specyfiki płyt z wypustkami, zwróć uwagę na oferty zawierające bezpłatny projekt instalacji. Profesjonalnie przygotowana dokumentacja techniczna pozwala uniknąć błędów na etapie montażu i zapewnia optymalną pracę systemu przez cały okres eksploatacji.

Przed zakupem płyt sprawdź dokładnie wymiary i rozstaw wypustek różni producenci stosują odmienne rastry, które nie są wzajemnie kompatybilne. Wybór systemu determinuje późniejsze możliwości modyfikacji instalacji.
