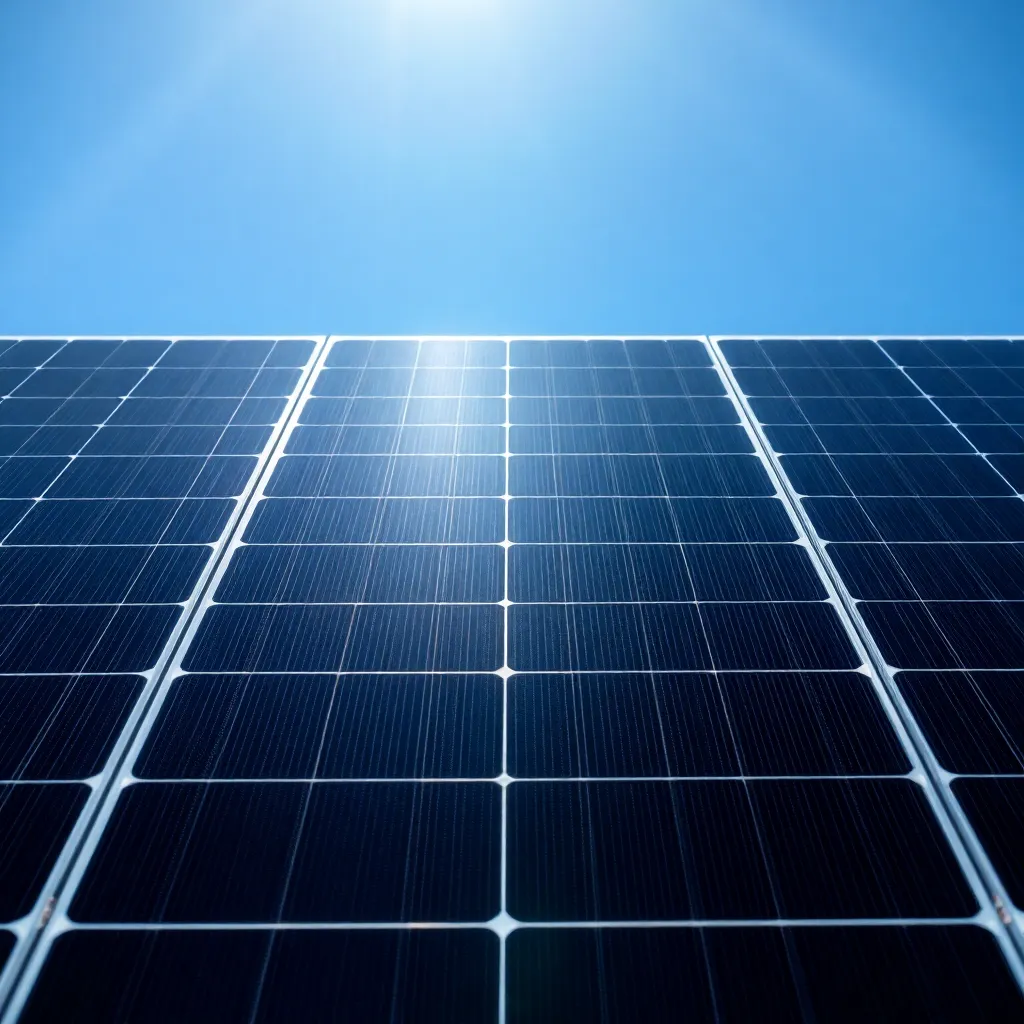

Jakie wymiary ma panel fotowoltaiczny i co to oznacza dla Twojego dachu?

Planując montaż paneli na dachu, w ogrodzie albo na gruncie, szybko trafiasz na twardą barierę: musisz znać konkretne wymiary panelu fotowoltaicznego, żeby policzyć, ile sztuk zmieścisz na połaci, jaki zostanie margines pod okap i czy konstrukcja dachu w ogóle udźwignie obciążenie. Bez tych liczb każda rozmowa z instalatorem kończy się zgadywaniem, a każda wycena bywa obarczona poważnym błędem wynikającym ze zbyt ogólnych założeń.

• Wymiary paneli fotowoltaicznych w zależności od mocy
• Grubość i waga panelu co warto wiedzieć przed montażem
• Jak wymiary paneli wpływają na dobór instalacji do dachu
• Praktyczne wskazówki dotyczące rozmieszczania i transportu
• Najczęstsze błędy przy planowaniu powierzchni pod panele
• Wpływ wymiarów paneli na dobór inwertera i okablowania
• Dobór paneli krótka checklista przed zakupem
• Kiedy wymiary paneli stają się problemem projektowym

Wymiary paneli fotowoltaicznych w zależności od mocy

Producenci nie trzymają się jednego standardu, ale rynek wypracował wyraźne przedziały, które pozwalają przewidzieć, czego spodziewać się na dachu. Najpopularniejsze moduły monokrystaliczne o mocy 400-450 W mieszczą się w obrysie od około 1722 mm do 1762 mm długości oraz od 1013 mm do 1134 mm szerokości. To ta klasa rozmiarów króluje dziś na polskim rynku i w większości katalogów instalatorów.

Nieco mniejsze, starsze serie 330-375 W mają długość bliższą 1650-1700 mm i szerokość około 990-1000 mm. Różnica sięga kilku centymetrów, ale przy dziesięciu modułach sumuje się do kilkunastu centymetrów zapasu na dachu, który potrafi zadecydować o powodzeniu montażu. Warto więc przed rozmową z wykonawcą sprawdzić kartę katalogową konkretnego modelu.

Na drugim końcu spektrum stoją panele o podwyższonej mocy, 550-700 W, przeznaczone głównie do instalacji naziemnych i komercyjnych. Ich długość sięga 2278-2382 mm, a szerokość 1129-1134 mm. Zajmują znacznie więcej miejsca, więc w domu jednorodzinnym montuje się je rzadko, choć na dużych połaciach potrafią obniżyć koszt instalacji przypadający na 1 kWp mocy zainstalowanej.

Grubość panelu waha się od 30 mm do 40 mm dla większości modeli monokrystalicznych i polikrystalicznych. Wpływ na nią ma przede wszystkim konstrukcja ramy aluminiowej oraz zastosowanie szkła hartowanego o grubości 3,2 mm od strony frontu. Wybór modelu o większej grubości nie oznacza automatycznie wyższej jakości; liczy się klasa ogniw i tolerancja mocy podana w karcie technicznej.

Dlaczego różnice mocy nie przekładają się wprost na rozmiar

Nowoczesne ogniwa typu PERC, TOPCon lub HJT osiągają wyższą sprawność, więc ta sama powierzchnia generuje więcej watów. Moduł 450 W bywa nawet nieco mniejszy od 370 W sprzed pięciu lat, ponieważ każdy centymetr kwadratowy ogniwa pracuje wydajniej. Dla inwestora oznacza to mniejszą liczbę paneli potrzebnych do uzyskania zaplanowanej mocy instalacji.

Standardowe panele zawierają zazwyczaj 60 lub 72 ogniwa. Układ 60-ogniwowy tworzy moduł bardziej zwarty (10×6), a 72-ogniwowy nieco dłuższy (12×6). Jeśli dach ma wąskie połacie lub nietypowy kształt, mniejszy panel bywa łatwiejszy w rozmieszczeniu, nawet kosztem nieco wyższej ceny za 1 W mocy.

Grubość i waga panelu co warto wiedzieć przed montażem

Standardowy panel 400-450 W waży od 19,5 do 22,5 kg. Razem z aluminiową konstrukcją montażową oraz elementami mocującymi do krokwi obciążenie rośnie o kolejne 3-5 kg na każdy moduł. Dla typowej instalacji 6 kWp (14 paneli) daje to łączne obciążenie rzędu 320-380 kg, rozłożone równomiernie na połaci wraz z punktowymi siłami przekazywanymi na więźbę dachową.

Nie bez znaczenia pozostaje rozkład sił na krokwiach. Każdy hak lub kotwa przenosi skoncentrowane obciążenie 30-60 kg, które przez łat montażowy trafia na drewno. Zbyt rzadkie mocowanie przy cięższych panelach prowadzi do lokalnego przeciążenia i ugięcia łat, a w skrajnych przypadkach do uszkodzenia poszycia. Dlatego przed montażem instalator powinien sprawdzić rozstaw krokwi oraz stan więźby, zwłaszcza w starszych domach.

Polskie przepisy budowlane opierają się na Eurokodzie 1 i Eurokodzie 9, które definiują obciążenia śniegiem i wiatrem dla poszczególnych stref. Dachówka ceramiczna potrafi ważyć nawet 50 kg/m², sam panel z konstrukcją dodaje 12-16 kg/m². W regionach podwyższonego ryzyka śniegowego (Podhale, Beskidy) trzeba uwzględnić dodatkowe 150-250 kg/m² śniegu leżącego na modułach, co wymaga wzmocnienia więźby lub zastosowania lżejszych paneli szkło-folii.

Uwaga: każdy panel powyżej 22 kg wymaga przenoszenia przez dwie osoby lub zastosowania podnośnika dachowego. Samodzielny montaż modułów o masie zbliżonej do 25 kg grozi upadkiem z wysokości lub uszkodzeniem szkła.

Jak wymiary paneli wpływają na dobór instalacji do dachu

Powierzchnia użytkowa dachu rzadko pokrywa się z liczbą pełnych rzędów paneli. Realna połać po odjęciu strefy okapowej, kalenicowej, kominów i okien połaciowych bywa mniejsza od deklarowanej o 20-30%. W takiej sytuacji wybór modułu o długości 1750 mm zamiast 1900 mm potrafi zmieścić dodatkowy rząd na dachu bez przycinania paneli.

Orientacja dachu i kąt nachylenia wpływają nie tylko na produkcję, ale też na logistykę montażu. Na połaciach wschodnich lub zachodnich o kącie 30-45° panele ustawia się pionowo, co zmniejsza zapotrzebowanie na powierzchnię w poziomie. Odwrotnie na dachu płaskim: tam moduły leżą obok siebie w rzędach, a każdy centymetr różnicy wymiarowej decyduje o liczbie paneli w jednym rzędzie.

Krok montażowy a wymiary panelu

Standardowy krok montażowy na dachu skośnym wynosi od 1500 do 1800 mm w pionie i od 1000 do 1100 mm w poziomie. Przy module 400-450 W o szerokości 1134 mm konieczne pozostawienie minimum 5-10 mm luzu dylatacyjnego na każdą stronę. Te drobne odstępy zapobiegają naprężeniom termicznym, które przy różnicy temperatur od -20°C do +70°C potrafią wygenerować ugięcie sięgające kilku milimetrów na każdy metr bieżący.

Na dachach płaskich optymalny kąt nachylenia paneli wynosi 10-15°, a odstęp między rzędami musi uwzględniać zacienienie zimowe. Reguła kciuka: odległość między rzędami równa się trzykrotności wysokości nachylonego panelu plus długości jego cienia w grudniu. Dla modułu o długości 1750 mm nachylonego pod kątem 12° odstęp wynosi około 2300 mm, co oznacza realną utratę aż 0,5 m² powierzchni użytkowej na każdy panel.

Przy planowaniu instalacji za pomocą narzędzia do projektowania 3D, takiego jak pvSOL, SolarEdge Designer lub Aurora Solar, warto załadować dokładny model panelu z jego kartą techniczną. Różnica 20 mm w długości wpływa na wynik symulacji produkcji rocznej nawet o 1,5% w skrajnych przypadkach zacienienia.

Praktyczne wskazówki dotyczące rozmieszczania i transportu

Panele przyjeżdżają na paletach o wymiarach zbliżonych do 1800×1200 mm i wadze 700-900 kg (zazwyczaj 28-32 sztuk). Dostęp do posesji musi umożliwiać wjazd samochodu ciężarowego, a przed rozładunkiem warto zabezpieczyć trawnik i nawierzchnię, ponieważ jeden manewr widłami potrafi zostawić głębokie ślady.

Na dachu panele układa się zazwyczaj w paczkach po 2-4 sztuki, co ułatwia ich przenoszenie. Moduł 400-450 W w pojedynkę waży tyle co przeciętny walizkowy plecak w pełnym obciążeniu, ale w zestawie dwóch sztuk zaczyna się robić poważne obciążenie dla kręgosłupa. Dlatego większość ekip używa podnośnika lub systemu linowego z szyną prowadzącą przy krawędzi dachu.

Tolerancje wymiarowe paneli wynoszą ±2 mm w obu osiach, co pozwala uniknąć problemów z wpasowaniem w szyny montażowe. Niewielkie odchyłki kompensują się gumowymi podkładkami EPDM pod zaciskami środkowymi i końcowymi. Bez nich skurcz termiczny aluminium przy nagrzaniu słonecznym mógłby wywołać punktowe naprężenia na ramie modułu.

Najczęstsze błędy przy planowaniu powierzchni pod panele

Pomijanie marginesów pod okapem to klasyczny błąd inwestorów liczących na telefonie. Norma budowlana PN-EN 1991-1-3 wymaga, aby panele znajdowały się minimum 30 cm od krawędzi dachu, ze względu na siły wiatru ssące i parcie boczne. Po zsumowaniu tych wymogów z marginesem na kalenicę (50-80 cm) i pasem przeciwśniegowym, realna połać użytkowa bywa o 1,5-2 m² mniejsza od deklarowanej.

Drugi, równie częsty błąd to niedoszacowanie miejsca na komunikację techniczną. Na dachu skośnym potrzebna jest ścieżka montażowa szerokości 40-50 cm z balustradą lub kotwicą do pracy serwisowej. Bez niej późniejsza wymiana pojedynczego inwertera lub przegląd przewodów wymaga ponownego demontażu części instalacji, co znacząco podnosi koszt serwisu.

Trzecia pułapka dotyczy zacienienia topograficznego i roślinności. Nawet pozornie niewinny komin potrafi zacienić dolną krawędź panelu od listopada do stycznia, kiedy słońce operuje pod kątem 15-18° nad horyzontem. Straty roczne sięgają wtedy 8-12% produkcji całego stringu, ponieważ wszystkie panele w obwodzie pracują na poziomie najsłabszego ogniwa. Dlatego analiza zacienienia w narzędziu Symo Tool lub PVGIS przed zakupem okazuje się opłacalną inwestycją czasu.

Jak uniknąć pomyłek wymiarowych

Przed złożeniem zamówienia warto zmierzyć realną połać użytkową kawałek po kawałku, odejmując wszystkie bariery. Pomocne bywa wykonanie szablonu ze sklejki w skali 1:10 i przykładanie go do rysunku dachu. Ta banalna czynność potrafi zaoszczędzić kilka tysięcy złotych, jeśli okazuje się, że zamiast 12 paneli zmieści się 10 albo przy mniejszych modułach zmieści się kompletne 14.

Wpływ wymiarów paneli na dobór inwertera i okablowania

Inwerter dobiera się nie tylko po mocy, ale po zakresie napięcia MPP oraz maksymalnym prądzie wejściowym. Standardowy panel 400-450 W o napięciu w punkcie MPP 34-41 V pozwala zbudować string składający się z 12-14 modułów przy inwerterze trójfazowym 10 kW. Jeśli wybierzesz panel 550 W o napięciu MPP 41-50 V, ten sam inwerter obsłuży tylko 10-11 sztuk, co zmienia konfigurację całego projektu.

Przekrój przewodów solarnych wynika z prądu zwarciowego panelu oraz jego mocy. Dla modułu 400-450 W o prądzie zwarciowym 11-13 A stosuje się przewody o przekroju 4 mm², a dla paneli 550 W o prądzie 14 A warto rozważyć przewód 6 mm². Pozornie drobna różnica wpływa na długość przewodu i liczbę złączek MC4, co przekłada się na koszt materiałów oraz straty liniowe rzędu 0,3-0,7% rocznej produkcji.

Przy projektowaniu instalacji na dachu o nieregularnym kształcie sensowniejszy bywa inwerter z wieloma trackerami MPP, który pozwala podłączyć panele o różnych orientacjach i kątach nachylenia do osobnych wejść. Dzięki temu mniejsze panele na skosie wschodnim pracują w swoim optymalnym zakresie napięcia, a większe na południowej połaci w drugim stringu, bez wzajemnego ograniczania.

Zanim podpiszesz umowę z instalatorem, sprawdź pięć kluczowych wymiarów. Po pierwsze, realna powierzchnia użytkowa połaci po odjęciu marginesów normowych. Po drugie, dopuszczalne obciążenie dachu w kg/m² wynikające z nośności więźby. Po trzecie, liczba pełnych rzędów paneli przy wybranym module. Po czwarte, kąt nachylenia i orientacja wpływające na produkcję oraz liczbę paneli w stringu. Po piątek, dostęp serwisowy pozwalający na bezpieczną pracę na dachu.

Tabela zbiorcza użytecznych wartości przy projektowaniu domowej instalacji PV:

Dobór paneli krótka checklista przed zakupem

Po pierwsze, ustal moc instalacji na podstawie rocznego zużycia z rachunków za prąd, mnożąc ją przez 1,2-1,4 na straty i przyszły wzrost. Po drugie, zmierz realną powierzchnię dachu po odjęciu wszystkich barier i marginesów normowych. Po trzecie, sprawdź nośność więźby lub zleć jej ekspertyzę konstruktorowi. Po czwarte, wybierz moduł mieszczący się w założonym budżecie i dostępny u instalatora z terminem dostawy krótszym niż 8 tygodni. Po piątek, porównaj karty katalogowe przynajmniej trzech producentów, zwracając uwagę na tolerancję mocy (im bliżej 0/+5 W, tym lepiej) oraz warunki gwarancji produktowej i liniowej mocy.

Zwróć uwagę, gdy ktoś oferuje panele wyraźnie odbiegające wymiarami od typowych modeli 400-450 W. Nietypowa geometria utrudnia znalezienie zamiennika w razie uszkodzenia jednej sztuki, a kompatybilnych złączek MC4 oraz zacisków montażowych trzeba szukać osobno. To komplikacja, której wielu inwestorów nie uwzględnia w bilansie zalet i wad.

Przy dachu o niestandardowej geometrii rozważ panele bifacjalne w mniejszym formacie 400 W. Dzięki dwustronnej produkcji potrafią odrobić kilka procent wydajności nawet przy mniejszej powierzchni czynnej.

Kiedy wymiary paneli stają się problemem projektowym

Zdarza się, że klient przychodzi z gotowym projektem i dopiero przy kompletacji okazuje się, że wybrany model ma długość 1820 mm zamiast oczekiwanych 1750 mm. W takiej sytuacji istnieją trzy rozwiązania: zamiana modułów na krótsze z tej samej serii producenta, korekta liczby paneli o 1-2 sztuki lub rezygnacja z pełnego rzędu na rzecz układu schodkowego. Każde z nich wiąże się z drobną zmianą mocy instalacji i obniżeniem produkcji szacowanej o 2-8% w skali roku.

Bardziej złożona sytuacja pojawia się przy dachach wielospadowych, gdzie każda połać ma inny kąt nachylenia i orientację. W takim wypadku sensowne jest zastosowanie mikroinwerterów lub optymalizatorów mocy, które pozwalają łączyć panele różnej wielkości w jednej instalacji bez strat wynikających z niedopasowania stringów. Cena za 1 W rośnie wtedy o 25-40%, ale przy nietypowym dachu to jedyna droga do uzyskania pełnej sprawności.

Źródła danych i przepisy: PN-EN 1991-1-3 (obciążenia śniegiem), PN-EN 1991-1-4 (obciążenia wiatrem), Eurokod 9 (konstrukcje aluminiowe), karty katalogowe producentów paneli monokrystalicznych dostępne na ich stronach producentowych, wytyczne branżowe Stowarzyszenia Branży Fotowoltaicznej POLSKA PV, normy IEC 61215 oraz IEC 61730 obowiązujące w Unii Europejskiej, a także dokumentacja techniczna narzędzi do projektowania PV (pvSOL, PVGIS, Aurora Solar, SolarEdge Designer).
