Opis Instalacji Elektrycznej 2025: Kompletny Przewodnik

W dzisiejszych czasach, gdzie każdy element budynków staje się coraz bardziej zaawansowany technologicznie, właściwy opis instalacji elektrycznej przestaje być jedynie techniczną formalnością. To dokument, który precyzyjnie definiuje puls każdego obiektu, decydując o jego bezpieczeństwie, efektywności energetycznej i komforcie użytkowania. To nie tylko przewody i gniazdka; to cały system naczyń połączonych, odpowiadający za płynne funkcjonowanie naszego codziennego życia.

• Podstawowe Elementy i Funkcje Instalacji Elektrycznej
• Schematy, Normy i Symbole w Projekcie Instalacji Elektrycznej
• Rodzaje Łączników i Ich Zastosowanie w Instalacji Elektrycznej
• Q&A - Najczęściej Zadawane Pytania dotyczące Opisu Instalacji Elektrycznej

Kiedy spojrzymy na temat instalacji elektrycznych, łatwo zauważyć, że ich projektowanie i realizacja to skomplikowane procesy. Oprawa ARVO, choć wydaje się prostym elementem, w rzeczywistości jest dobrym przykładem wszechstronności i adaptacyjności, ponieważ dedykowana jest zarówno nowym budynkom, jak i projektom renowacyjnym. To idealna alternatywa, szczególnie w kontekście wymagań technicznych dla budynków. Zastosowanie takiej oprawy to mały, ale istotny element, który może znacząco wpłynąć na funkcjonalność całej instalacji.

Zatem, tak jak dobry strateg przewiduje ruchy przeciwnika, tak i my musimy patrzeć na opis instalacji elektrycznej w budynku nie tylko jako na zbiór technicznych rysunków, ale jako na scenariusz, który decyduje o komforcie, bezpieczeństwie i przyszłych kosztach eksploatacji. To, co wydaje się prostą rzeczą, w rzeczywistości jest skomplikowaną inżynierską łamigłówką, wymagającą precyzji i dalekowzroczności.

Podstawowe Elementy i Funkcje Instalacji Elektrycznej

Instalacja elektryczna w domu jest niczym układ krwionośny w organizmie – zapewnia ciągły przepływ energii do wszystkich "organów" naszego codziennego życia. Bez niej trudno sobie wyobrazić funkcjonowanie nowoczesnego gospodarstwa domowego. Jej wielkość i złożoność zależą od potrzeb, możliwości finansowych, ale przede wszystkim od planowanej funkcjonalności danego obiektu.

Zobacz także: Instalacje wod-kan 2025: cennik i koszty budowy

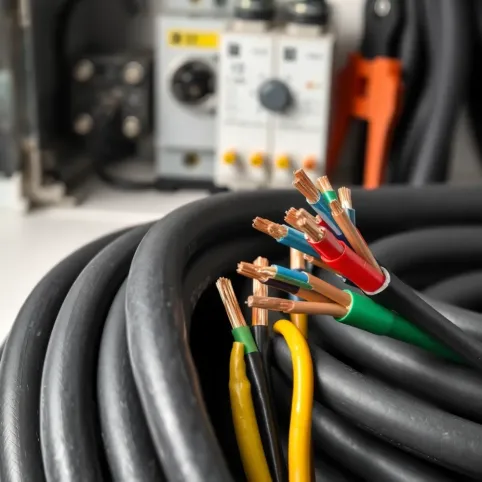

Kluczowe role odgrywają tutaj przewody, będące nośnikami prądu. Mamy przewód fazowy (L), który, w zależności od systemu, może występować w kilku wariantach (L1, L2, L3 w przypadku trójfazowym), niosący napięcie. Następnie przewód neutralny (N), który zamyka obwód, oraz przewód ochronny (PE) – to on ratuje nam skórę w razie awarii, zapewniając bezpieczne uziemienie. Istnieje również przewód PEN, łączący funkcje neutralnego i ochronnego, stosowany w starszych instalacjach lub specyficznych systemach.

Rozmieszczenie przewodów w pomieszczeniach mieszkalnych nie jest przypadkowe. Zalecane strefy układania przewodów – pionowe i poziome – są precyzyjnie określone w normach. Typowa strefa pionowa to zazwyczaj pas o szerokości 15-30 cm od narożnika ściany lub futryny drzwi/okna. Strefy poziome to pasy na wysokości 15-30 cm od podłogi, 100-120 cm (dla osprzętu) oraz 15-30 cm od sufitu. Właściwe umiejscowienie gwarantuje bezpieczeństwo podczas wiercenia czy kładzenia tynku, a także ułatwia późniejsze modernizacje. Koszt zakupu przewodów, w zależności od rodzaju i przekroju, waha się od 1,50 zł do nawet 15 zł za metr bieżący, w zależności od producenta i jakości.

Oprócz przewodów, niezbędne są oczywiście łączniki, czyli popularne włączniki światła. To one są naszym interfejsem z systemem oświetlenia. Ich dobór nie jest prosty – musimy wziąć pod uwagę nie tylko estetykę, ale przede wszystkim funkcjonalność i typ obwodu. W instalacji elektrycznej w domu musimy również przewidzieć odpowiednie punkty zasilania, czyli gniazdka. Ich liczba i rozmieszczenie są krytyczne dla komfortu, a co równie ważne, muszą być zgodne z obowiązującymi normami dotyczącymi odległości od źródeł wody czy ciepła.

Zobacz także: Protokół przeglądu instalacji elektrycznej 2025 – wzór

Nie możemy zapomnieć o elementach zabezpieczających. Wyłączniki nadprądowe, popularnie zwane "esami", chronią instalację przed przeciążeniami i zwarciami, natomiast wyłączniki różnicowoprądowe (RCD) to nasza polisa na życie, chroniąc przed porażeniem prądem. Standardowa instalacja mieszkaniowa często posiada jeden wyłącznik główny i od kilku do kilkunastu "esów", a co najmniej jeden RCD dla wszystkich obwodów. Przykładowo, koszt dobrej jakości wyłącznika różnicowoprądowego to około 80-150 zł, podczas gdy cena pojedynczego wyłącznika nadprądowego to 15-30 zł. To stosunkowo niewielkie koszty, które jednak znacząco zwiększają bezpieczeństwo całej instalacji.

Integracja wszystkich tych elementów wymaga precyzyjnego planowania. Brak projektu lub niedbałe wykonanie mogą prowadzić do szeregu problemów, od niedostatecznej mocy, poprzez częste wybijanie korków, aż po poważne zagrożenie pożarowe. "Oj, zapomnieliśmy o gniazdku pod telewizor w tej ścianie!" – takie scenariusze są niestety zbyt częste, a ich naprawa jest znacznie droższa niż odpowiednie zaplanowanie na etapie projektu.

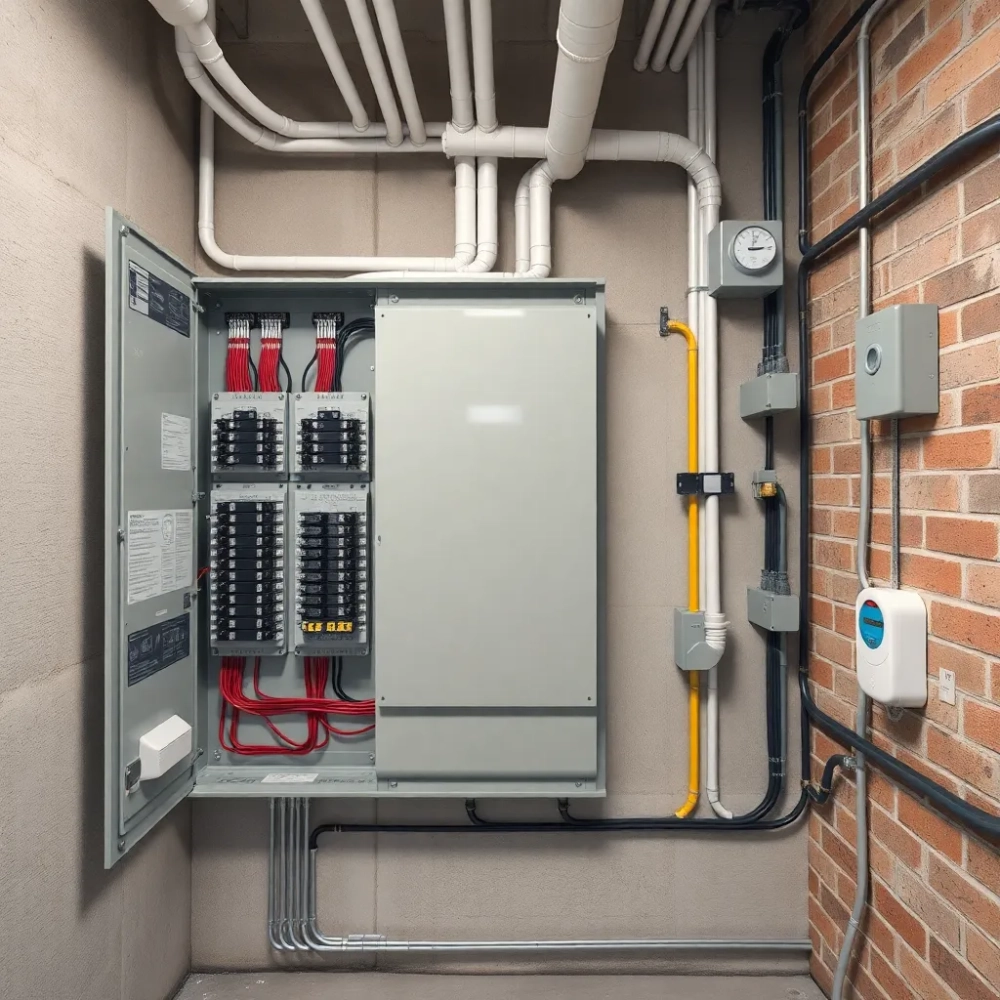

Całość musi być spięta w rozdzielnicy, która jest sercem całej instalacji. To tam znajdują się wszystkie zabezpieczenia, liczniki i listwy zbiorcze. Rozmiar rozdzielnicy zależy od liczby obwodów – dla małego mieszkania wystarczy zazwyczaj na 12-18 modułów, ale w większych domach może to być nawet 36-72 moduły. Estetyczne, ale przede wszystkim funkcjonalne i bezpieczne zamontowanie rozdzielnicy to kolejny kluczowy punkt.

Schematy, Normy i Symbole w Projekcie Instalacji Elektrycznej

Każdy budynek, niezależnie od tego, czy jest to mały domek jednorodzinny, czy rozbudowany kompleks biurowy, musi posiadać kompletną dokumentację budowlaną. W niej kluczowe miejsce zajmuje projekt instalacji elektrycznej. Ten dokument to nic innego jak precyzyjny plan działania, zawierający wszystkie podstawowe parametry, zastosowane rozwiązania techniczne oraz szczegółowe schematy poszczególnych obwodów. Bez tego ani rusz – to jest "DNA" naszej instalacji, niezbędne nie tylko do budowy, ale również do wszelkich późniejszych prac konserwacyjnych czy modernizacyjnych.

Trasy przewodów nie są dziełem przypadku. Ich rozmieszczenie jest strategicznie ustalane w zależności od przewidywanego układu sprzętów, mebli, a także ogólnej funkcjonalności pomieszczeń. Warto pamiętać, że wszelkie, nawet najmniejsze, zmiany wprowadzone w trakcie wykonywania instalacji powinny być skrupulatnie naniesione na plan. To jest jak aktualizacja mapy skarbów – każda zmiana musi być odnotowana, by przyszły "poszukiwacz" (czytaj: elektryk) nie błądził w ciemnościach. Takie informacje są absolutnie niezbędne przy remoncie lub modernizacji instalacji, a ich brak potrafi przysporzyć niemałych problemów i kosztów, a czasem wręcz stworzyć zagrożenie.

Kluczową rolę w każdym projekcie odgrywają symbole elementów elektrycznych i elektronicznych. To uniwersalny język inżynierów i elektryków, który pozwala na czytelne i jednoznaczne przedstawienie wszystkich komponentów na schematach. Symbol gniazdka, włącznika, oprawy oświetleniowej czy skrzynki bezpieczników – każdy z nich ma swoją graficzną reprezentację, standardową w branży. Ich znajomość to podstawa, bez której niemożliwe jest zrozumienie i prawidłowe wykonanie nawet najprostszego obwodu. Standard IEC 60617 jest przykładem takiej globalnej normy, która precyzuje wygląd tych symboli.

Równie istotne są normy. Polska norma PN-HD 60364 to podstawowy zbiór wytycznych dotyczących projektowania i wykonania instalacji elektrycznych niskiego napięcia w obiektach budowlanych. Dotyka ona wszystkiego, od dopuszczalnych przekrojów przewodów, przez zasady prowadzenia instalacji, po metody ochrony przed porażeniem i pożarem. Jej przestrzeganie to nie tylko kwestia prawa, ale przede wszystkim bezpieczeństwa i funkcjonalności instalacji. Niezgodność z normami może skutkować odmową odbioru instalacji, a w najgorszym wypadku – poważnymi wypadkami. "Oj, miałem to gdzieś pod ręką, ale teraz nie pamiętam gdzie!" – to niebezpieczne podejście, gdy mówimy o elektryce.

Zalecane strefy układania przewodów w pomieszczeniach mieszkalnych to kolejny aspekt wynikający z norm. Wspomniane wcześniej strefy poziome i pionowe nie są jedynie sugestią – to wytyczne, które mają zminimalizować ryzyko przypadkowego uszkodzenia przewodów np. podczas wieszania obrazów czy montażu mebli. Wykonanie instalacji poza tymi strefami znacząco zwiększa ryzyko wypadku i może prowadzić do konieczności kosztownych napraw. Domyślnie, gniazda montowane są na wysokości 30-50 cm nad posadzką, a włączniki na wysokości 110-130 cm – oczywiście z dopuszczeniem odstępstw wynikających ze specyfiki pomieszczeń (np. w kuchni).

Nieodłącznym elementem projektu są także obliczenia – przekroje przewodów, prądy zwarciowe, spadki napięć, selektywność zabezpieczeń. Wszystko to musi być dokładnie wyliczone, aby instalacja działała prawidłowo i bezpiecznie. Przykładowo, jeśli nieprawidłowo dobierzemy przekrój przewodu do mocy podłączonego urządzenia, przewód będzie się przegrzewał, co stanowi realne zagrożenie pożarowe. Dopuszczalny spadek napięcia w obwodach oświetleniowych wynosi maksymalnie 3%, a w obwodach siłowych do 5%.

Profesjonalny projekt to nie luksus, lecz konieczność. Wartość dobrego projektu jest nie do przecenienia. Zapobiega on improwizacji na placu budowy, skraca czas realizacji, minimalizuje ryzyko błędów i w konsekwencji – obniża koszty. Jest to swego rodzaju instrukcja obsługi dla elektryka, ale także gwarancja spokoju dla inwestora, wiedząc, że jego instalacja elektryczna jest zgodna z wszelkimi normami i zasadami sztuki. "Lepiej zapobiegać niż leczyć" – to powiedzenie idealnie pasuje do etapu projektowania.

Na koniec warto podkreślić, że projekt to żywy dokument. Wszelkie zmiany wprowadzone w trakcie budowy powinny być skrupulatnie nanoszone na plan. To tak zwana "dokumentacja powykonawcza", która jest bezcenna przy wszelkich przyszłych pracach. Pamiętajmy, że budynek to dynamiczny organizm, a jego instalacja elektryczna wymaga równie elastycznego i aktualizowanego podejścia.

Rodzaje Łączników i Ich Zastosowanie w Instalacji Elektrycznej

Podstawowymi elementami interakcji z instalacją elektryczną w domu są oczywiście łączniki. Moglibyśmy je porównać do bramek w grze, przez które przepuszczamy energię do konkretnych urządzeń. Ich różnorodność jest spora, a prawidłowy dobór i odpowiednie podłączenie decydują o komforcie, bezpieczeństwie i funkcjonalności naszego domu.

Najprostszym z nich jest łącznik jednobiegunowy (pojedynczy). Służy do łączeń w pojedynczym obwodzie, działając dokładnie jak klasyczny przełącznik, włącz/wyłącz. Jest to najczęściej spotykany typ włącznika światła, np. w pokoju, gdzie sterujemy jedną lampą. Standardowa obciążalność takich łączników to zazwyczaj 10A, co jest wystarczające dla większości obwodów oświetleniowych, gdzie typowa moc lampy to od kilkunastu do kilkudziesięciu watów. Schemat jego podłączenia jest bajecznie prosty – do jednego zacisku podłączamy fazę, a do drugiego przewód idący do odbiornika. Prostota to jego największa zaleta.

Kiedy potrzebujemy czegoś więcej, na scenę wkracza łącznik dwubiegunowy. Chociaż posiada pojedynczy przycisk, umożliwia manipulację w dwóch obwodach jednocześnie, lub co częstsze, wyłączenie zarówno przewodu fazowego, jak i neutralnego, co jest stosowane w instalacjach, gdzie wymagane jest całkowite odcięcie zasilania dla zwiększenia bezpieczeństwa, np. w łazienkach, gdzie mamy podgrzewacze wody. Należy pamiętać, że tego typu łączniki są droższe, kosztując około 20-40 zł za sztukę.

Dla miłośników bogatego oświetlenia, zwłaszcza żyrandoli z kilkoma źródłami światła, idealnym rozwiązaniem jest łącznik świecznikowy. Może posiadać dwa lub więcej przycisków, pozwalając na niezależne sterowanie poszczególnymi obwodami (np. dwie żarówki w żyrandolu zapalone jednocześnie, lub tylko jedna, a potem kolejne). Dwa przyciski pozwalają na dwie kombinacje, trzy przyciski – na trzy. Ich cena waha się od 25 do 60 zł, w zależności od liczby klawiszy i designu.

Teraz przejdźmy do bardziej zaawansowanych systemów. Łączniki schodowe to prawdziwi magicy instalacji, umożliwiający sterowanie jednym źródłem światła z dwóch różnych miejsc. Stosuje się je w parach – najczęściej na parterze i piętrze klatki schodowej. Przełączenie jednego z łączników powoduje zmianę stanu obwodu (otwarty/zamknięty), co sprawia, że lampa zapala się lub gaśnie, niezależnie od stanu drugiego łącznika. Podświetlenie, dostępne w wielu modelach, to nie tylko estetyczny dodatek, ale i praktyczne rozwiązanie ułatwiające znalezienie włącznika w ciemności. Typowa cena to 30-70 zł za sztukę.

Kiedy zaś mamy do czynienia z bardziej rozbudowaną instalacją, np. na wielu kondygnacjach lub w długich korytarzach, gdzie potrzebujemy sterować oświetleniem z więcej niż dwóch miejsc, do pary łączników schodowych dołącza łącznik krzyżowy. Działa on zawsze pomiędzy dwoma łącznikami schodowymi. Wersja krzyżowa umożliwia stosowanie instalacji dla dowolnej liczby kondygnacji. Dzięki niemu, nie ma znaczenia, z którego miejsca chcesz zapalić lub zgasić światło – po prostu działa. Przykład? Klatka schodowa w bloku mieszkalnym, gdzie chcemy sterować oświetleniem z każdego piętra. Koszt łącznika krzyżowego to zazwyczaj 40-80 zł.

Łączniki zwierne, zwane inaczej dzwonkowymi (monostabilne), służą do łączenia w pojedynczym obwodzie, ale posiadają sprężynę, która samoczynnie odbija przycisk, powodując rozłączenie obwodu zaraz po zwolnieniu nacisku. Idealnie nadają się do dzwonków, gdzie prąd płynie tylko w momencie naciśnięcia. Często są również stosowane do sterowania światłem poprzez bistabilny przekaźnik – jedno naciśnięcie załącza, drugie wyłącza. Ich prostota i funkcjonalność są cenione. Koszt to około 10-30 zł.

Na koniec, choć nieco mniej powszechne w standardowej instalacji oświetleniowej, ale równie istotne, są łączniki żaluzjowe. Służą one do sterowania silnikami rolet, markiz czy żaluzji. Mają zazwyczaj trzy pozycje: góra, stop i dół. Zazwyczaj posiadają blokadę, która uniemożliwia jednoczesne naciśnięcie "góra" i "dół", co jest ważne dla bezpieczeństwa i prawidłowego działania silnika. Ich cena waha się od 40 do 100 zł w zależności od stopnia zaawansowania (np. z funkcją zaprogramowania pozycji). „Panie, a czemu to się zacina?!”. Okazuje się, że to kwestia odpowiedniego łącznika i jego funkcji.

Dobór łącznika zawsze powinien uwzględniać specyfikę pomieszczenia, liczbę punktów świetlnych do sterowania, a także oczywiście – gust estetyczny. Współczesny rynek oferuje ogromną gamę łączników, od minimalistycznych po te z funkcjami inteligentnego domu. Zawsze jednak na pierwszym miejscu powinny stać bezpieczeństwo i funkcjonalność. Inwestując w dobrą jakość łączników, inwestujemy w spokój i bezawaryjną pracę na długie lata.

Q&A - Najczęściej Zadawane Pytania dotyczące Opisu Instalacji Elektrycznej

1. Jakie podstawowe elementy składają się na opis instalacji elektrycznej w budynku?

Opis instalacji elektrycznej w budynku obejmuje podstawowe parametry (np. moc, napięcie), rozwiązania techniczne, szczegółowe schematy poszczególnych obwodów oraz trasowanie przewodów, a także informacje o zastosowanych zabezpieczeniach i osprzęcie. Dokumentacja taka jest niezbędna w każdym projekcie budowlanym i powinna być aktualizowana o wszelkie zmiany w trakcie realizacji.

2. Dlaczego projekt instalacji elektrycznej jest tak ważny w dokumentacji budowlanej?

Projekt instalacji elektrycznej jest fundamentalny, ponieważ stanowi mapę całego systemu. Zapewnia on bezpieczeństwo (minimalizuje ryzyko pożarów czy porażeń), gwarantuje zgodność z obowiązującymi normami prawnymi, ułatwia prace budowlane, modernizacje i późniejsze naprawy. Bez niego każda interwencja w instalację byłaby improwizacją o wysokim ryzyku.

3. Jakie są kluczowe typy przewodów stosowanych w instalacji elektrycznej?

W instalacji elektrycznej wyróżnia się głównie trzy typy przewodów: przewód fazowy (L), który dostarcza prąd (często w wielu wariantach, np. L1, L2, L3 dla prądu trójfazowego); przewód neutralny (N), zamykający obwód; oraz przewód ochronny (PE), zapewniający bezpieczeństwo w przypadku awarii poprzez uziemienie. Czasami spotyka się również przewód PEN, łączący funkcje neutralnego i ochronnego.

4. Jakie są podstawowe rodzaje łączników i gdzie się je stosuje?

Istnieje wiele rodzajów łączników: jednobiegunowe (pojedyncze) do sterowania jednym obwodem; dwubiegunowe do manipulacji w dwóch obwodach (lub całkowitego odcięcia fazy i neutrala); świecznikowe do sterowania wieloma źródłami światła (np. żyrandol); schodowe do sterowania z dwóch miejsc; krzyżowe do sterowania z więcej niż dwóch miejsc (w połączeniu ze schodowymi); zwierne (dzwonkowe) do chwilowego połączenia; oraz żaluzjowe do sterowania roletami. Każdy typ ma swoje specyficzne zastosowanie i funkcjonalność.

5. Co to są zalecane strefy układania przewodów i dlaczego są ważne?

Zalecane strefy układania przewodów to określone obszary (pionowe i poziome pasy) na ścianach i sufitach, w których należy prowadzić przewody elektryczne. Ich przestrzeganie minimalizuje ryzyko przypadkowego uszkodzenia instalacji podczas wiercenia otworów czy montażu elementów wyposażenia wnętrz, co zwiększa bezpieczeństwo użytkowników i żywotność instalacji.
