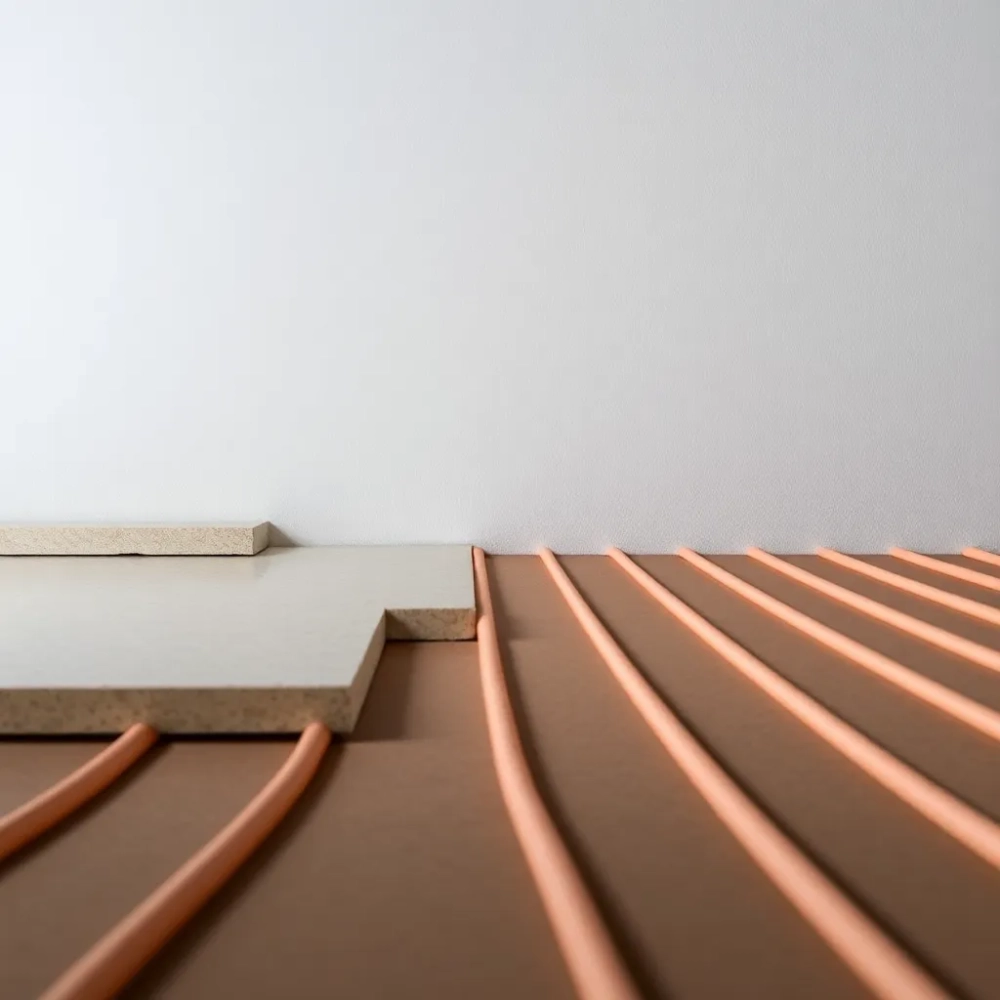

Ogrzewanie podłogowe schemat krok po kroku bez błędów

Wybór systemu: wodne, elektryczne czy mata grzejna

Zanim pojawi się pierwszy rysunek z rurami, warto zatrzymać się na wyborze źródła ciepła. To od niego zależy grubość wylewki, średnica rur, moc przyłączeniowa, a nawet etap budowy, na którym trzeba zaplanować prace. Poniższa tabela porównuje cztery najczęściej spotykane rozwiązania pod kątem kosztu inwestycji, kosztu eksploatacji oraz kompatybilności z niskotemperaturowymi źródłami, takimi jak pompa ciepła czy fotowoltaika.

• Wybór systemu: wodne, elektryczne czy mata grzejna
• Dobór mocy i temperatury zasilania
• Układ rur ogrzewania podłogowego meandrowy czy ślimakowy
• Przekrój podłogi i rozstaw rur według normy PN-EN 1264
• Rozdzielacz i grupa pompowa do podłogówki kiedy potrzebna
• Sterowanie i regulacja temperatury
• Najczęstsze błędy montażowe i jak ich uniknąć
• Krok po kroku: od projektu do pierwszego grzania
• Kiedy NIE robić podłogówki
• FAQ: najczęściej zadawane pytania o schemat ogrzewania podłogowego

Decyzję da się podjąć w trzydzieści sekund. Wodna podłogówka sprawdza się w nowym domu jednorodzinnym o powierzchni powyżej 80 m², gdzie planowana jest pompa ciepła albo kocioł gazowy. Mata grzejna króluje w łazienkach remontowanych na etapie płytek, gdy liczy się szybkość nagrzewania i brak ingerencji w strop. Kabel elektryczny daje największą moc przy małej powierzchni, ale rachunek za prąd potrafi zaskoczyć przy 20-metrowym korytarzu. Folia grzewcza trafia pod panele winylowe w mieszkaniach, gdzie nie można podnosić poziomu podłogi ogrzewanie podłogowe schemat schemat powinien więc uwzględniać te różnice już na etapie projektu.

? Mata grzejna nie wymaga rozdzielacza ani pompy obiegowej, co obniża koszt przyłączeniowy o 1500-2500 zł. Przy małej powierzchni to jedyna rozsądna opcja.

Dobór mocy i temperatury zasilania

Moc grzewcza podłogówki reguluje się pośrednio, zmieniając rozstaw rur oraz temperaturę wody zasilającej. Polska norma PN-EN 1264-2 ogranicza temperaturę powierzchni posadzki do 29°C w strefach stałego przebywania i 33°C w strefach brzegowych oraz pod oknami. To oznacza, że w typowej sypialni wystarczy temperatura zasilania 35-40°C przy rozstawie rur 20 cm, co daje 60-80 W/m². W łazience, gdzie potrzeba 100-120 W/m², schodzi się z rozstawem do 15 cm, a wodę podgrzewa do 45°C.

Pompa ciepła najwydajniej pracuje właśnie w zakresie 35-45°C. Jeśli podłogówka wymagałaby 55°C, współczynnik COP spada o 30-40%. Dlatego każdy projekt zaczyna się od bilansu cieplnego budynku, a nie od doboru kotła. Bez tego bilansu instalacja albo grzeje za słabo, albo wytwarza ciepło, które ucieka przez niedostateczną izolację ścian.

Układ rur ogrzewania podłogowego meandrowy czy ślimakowy

Układ rur to pierwszy element schematu ogrzewania podłogowego, który rzuca się w oczy na rysunku technicznym. Wybór między meandrem a ślimakiem nie wynika z estetyki, lecz z rozkładu temperatury w pomieszczeniu i odległości zasilania od powrotu.

Ślimak (podwójna spirala)

Ślimak rozkłada zasilanie i powrot obok siebie w całej pętli, dzięki czemu różnica temperatur między strefą przy ścianie zewnętrznej a środkiem pokoju nie przekracza 2°C. Rury biegną od krawędzi pomieszczenia spiralnie do środka, a następnie wracają do rozdzielacza. Taki układ rur ogrzewania podłogowego sprawdza się w pokojach o regularnym kształcie i powierzchni do 20 m². Najwyższą temperaturę uzyskuje się przy ścianach zewnętrznych, co kompensuje straty ciepła bez efektu zimnej podłogi pośrodku.

Meander (zygzak)

Meander, zwany też zygzakiem, prowadzi najpierw zasilanie wzdłuż jednej ściany, potem wraca wąskim łukiem i kontynuuje w przeciwnym kierunku. Na początku pętli woda ma 45°C, na końcu 35°C. Ta różnica 10°C tworzy gradient ciepła, który bywa odczuwalny stopami. Dlatego meander stosuje się w wąskich, prostokątnych pomieszczeniach, na przykład w korytarzach o szerokości do 2,5 m, albo w strefach brzegowych, gdzie wyższa temperatura przy oknie jest pożądana.

Strefa brzegowa

Przy dużych przeszkleniach tarasowych lub drzwiach balkonowych stosuje się strefę brzegową o rozstawie 10-15 cm i szerokości 50-100 cm. Zasilanie biegnie najpierw tam, bo straty ciepła są największe właśnie przy przeszklonej ścianie. Norma PN-EN 1264-2 pozwala podnieść temperaturę posadzki do 33°C w pasie o szerokości do 1 metra, co pokrywa się z zapasem mocy potrzebnym do komfortu termicznego przy oknie narożnym.

Maksymalna długość pętli to 80-100 m dla rury PE-Xc 16×2. Po przekroczeniu tej wartości spadek ciśnienia rośnie, a pompa obiegowa zaczyna hałasować. W pomieszczeniu 18 m² przy rozstawie 20 cm potrzeba około 90 m rury. Przy 30 m² wyjdą już dwie pętle po 75 m, a nie jedna 150-metrowa, bo po prostu nie da się jej zrównoważyć hydraulicznie na rozdzielaczu.

Aby dobrać liczbę pętli, mnoży się powierzchnię przez 5 (przy rozstawie 20 cm wychodzi 5 m rury na m² podłogi) i dzieli przez 80 m maksymalnej długości pętli. Wynik zaokrągla się w górę. Pokój 24 m² wymaga więc (24 × 5) / 80 = 1,5, czyli dwóch pętli po 60 m.

Przekrój podłogi i rozstaw rur według normy PN-EN 1264

Przekrój podłogi ogrzewanej to kanapka, w której każda warstwa pełni ściśle określoną funkcję. Od dołu: strop, izolacja termiczna, rury zatopione w jastrychu, posadzka użytkowa. Norma PN-EN 1264-1 opisuje cztery typy konstrukcji: A, B, C i D. W Polsce najczęściej stosuje się typ A (rury w warstwie wylewki nad izolacją) oraz typ B (rury w warstwie wyrównawczej pod wylewką).

Grubość izolacji zależy od tego, co jest pod spodem. Nad ogrzewanym pomieszczeniem wystarczy 30 mm EPS, nad gruntem potrzeba 100-120 mm, a nad garażem nieogrzewanym 80 mm. Norma PN-EN 1264-4 podaje minimalne opory cieplne izolacji: 0,75 m²K/W nad podłogą na gruncie i 1,25 m²K/W nad piwnicą. Przy EPS 100 o lambda 0,036 W/mK daje to 90 mm izolacji, czyli pełną płytę.

Rozstaw rur a wykończenie

Rozstaw rur determinuje moc grzewczą, ale przede wszystkim komfort termiczny. Rozstaw 15 cm podnosi moc o 30-40% w porównaniu z 25 cm, ale wymaga niemal dwukrotnie dłuższego obiegu. Przy posadzce z terakoty lub kamienia naturalnego, które dobrze przewodzą ciepło, optymalny rozstaw to 15-20 cm. Panele laminowane o oporze cieplnym do 0,15 m²K/W tolerują 20 cm bez strat mocy. Parkiet dębowy o oporze 0,10 m²K/W pozwala zejść do 15 cm, ale w praktyce stosuje się 20 cm, by nie przekraczać 29°C na powierzchni drewna.

Kiedy nie robić podłogówki? Pod wykładziną PVC o oporze powyżej 0,15 m²K/W, pod deską warstwową o grubości powyżej 22 mm, w pomieszczeniach z ciągłymi dywanami pokrywającymi ponad 60% powierzchni, a także wszędzie tam, gdzie nie da się uzyskać 80 mm izolacji od spodu.

Rozdzielacz i grupa pompowa do podłogówki kiedy potrzebna

Rozdzielacz to centralny punkt instalacji, w którym zasilanie z kotła lub pompy ciepła rozdziela się na poszczególne pętle, a powrót zbiera się z powrotem do źródła. Składa się z belki zasilającej z zaworami regulacyjnymi i belki powrotnej z przepływomierzami. Każda pętla ma swój zawór, który ustawia się na nominalny przepływ w litrach na minutę. Przepływomierz pokazuje, ile wody faktycznie krąży.

Grupa pompowo-mieszająca pojawia się w schemacie instalacji ogrzewania podłogowego wtedy, gdy źródło ciepła nie zapewnia temperatury zasilania odpowiedniej dla podłogówki. Kocioł gazowy wysokotemperaturowy grzeje wodę do 70°C, a podłogówka potrzebuje 35-45°C. Grupa mieszająca obniża temperaturę przez zmieszanie gorącej wody z kotła z chłodną wodą z powrotu, a pompa obiegowa wymusza cyrkulację.

Schemat mieszany: podłogówka plus grzejniki

W domach z tradycyjnymi grzejnikami w sypialniach i podłogówką w parterze schemat rozgałęzia się w skrzynce rozdzielaczowej. Jedna linia idzie do rozdzielacza podłogówki z grupą mieszającą, druga bezpośrednio do grzejników z własną pompą. Zawór mieszający trójdrożny utrzymuje stałą temperaturę na zasilaniu podłogówki, niezależnie od temperatury wody w kotle. Bez tego zaworu grzejniki w sypialni działałyby poprawnie, ale podłogówka albo się przegrzewała, albo nie oddawała wystarczającej mocy.

Rozdzielacz umieszcza się możliwie centralnie względem obsługiwanych pomieszczeń, najczęściej w klatce schodowej lub w garażu przy ścianie kotłowni. Odległość od rozdzielacza do najdalszej pętli nie powinna przekraczać 20 m ze względu na spadek ciśnienia w rurze zasilającej.

⚠️ Montaż rozdzielacza w ścianie szkieletowej bez dostępu do wnętrza to błąd kosztujący 3000-5000 zł w razie konieczności wymiany zaworu. Zawsze pozostawiać kluczowy dostęp serwisowy.

Sterowanie i regulacja temperatury

Termostaty w pomieszczeniach sterują zaworami na rozdzielaczu przez siłowniki termoelektryczne. Gdy temperatura spada o 0,5°C poniżej zadanej, siłownik otwiera zawór i woda wpływa do pętli. System działa reaktywnie, ale z opóźnieniem 1-2 godzin, bo jastrych nagrzewa się powoli. Dlatego nowoczesne regulatory uczą się bezwładności podłogi i uruchamiają grzanie z wyprzedzeniem.

Regulacja RTL-Box sprawdza się w łazienkach, gdzie chce się szybkiego komfortu rano i niższej temperatury w nocy. Box montuje się na zasilaniu każdej pętli i ogranicza temperaturę wody do 45°C bez potrzeby montowania grupy mieszającej w całym domu. To rozwiązanie obniża koszt instalacji o 1500-2500 zł, gdy w grę wchodzą 1-2 łazienki z osobnym obiegiem.

Integracja z systemem smart home pozwala obniżać temperaturę do 18°C na czas nieobecności i podnosić do komfortowej 22°C na godzinę przed powrotem. Algorytm pogodowy porównuje temperaturę zewnętrzną z zadaną krzywą grzewczą i automatycznie obniża zasilanie przy słonecznej pogodzie. Realna oszczędność w skali roku wynosi 12-18% w porównaniu z ręcznym sterowaniem.

Najczęstsze błędy montażowe i jak ich uniknąć

Większość awarii podłogówki wynika z pośpiechu na etapie wykończenia, a nie z wadliwych materiałów. Poniższa lista pokazuje pięć sytuacji, które kosztują inwestora od kilkuset do kilkunastu tysięcy złotych w razie konieczności naprawy.

Za krótka próba ciśnieniowa

Rury podłogowe napełnia się wodą pod ciśnieniem 3 bar na minimum 24 godziny przed wylaniem jastrychu. Jeśli w tym czasie ciśnienie spadnie o więcej niż 0,2 bar, istnieje nieszczelność. Ukrycie nieszczelności pod 60 mm wylewki to gwarantowany koszt skuwania 8-15 m² posadzki i ponownego montażu, łącznie 4000-9000 zł. Próbę ciśnieniową dokumentuje się wpisem do dziennika budowy.

Brak dylatacji obwodowej

Jastrych anhydrytowy i cementowy rozszerza się przy nagrzewaniu o 0,5-0,8 mm na metr. Bez taśmy dylatacyjnej obwodowej przy ścianach, wokół słupów i w progach siły te przenoszą się na posadzkę i powodują pękanie terakoty. Koszt wymiany 10 m² płytek w łazience to 3500-6000 zł. Taśma brzegowa z pianki PE o grubości 8 mm kosztuje 1,80 zł za metr bieżący.

Pętla za długa

Przekroczenie 100 m w jednej pętli powoduje nierównomierny rozkład temperatury w pomieszczeniu i szum hydrauliczny. Pierwsza pętla przepuszcza więcej wody niż druga, a rozdzielacz nie jest w stanie tego skorygować. Rozwiązaniem jest podział powierzchni na dwa obiegi po 60 m, a koszt dodatkowego zaworu na rozdzielaczu to 180 zł wobec kilku tysięcy złotych za ponowny montaż rur.

Montaż rur na nieprzygotowanym podłożu

Układanie rur na brudnym lub mokrym styropianie powoduje brak przyczepności klipsów mocujących i przesuwanie się rur podczas wylewania jastrychu. Efekt: rury nie tam, gdzie na projekcie, albo leżą na sobie i strefa podłogi nie grzeje. Czas pracy wykonawcy to 5-8 godzin na poprawienie, a inwestor traci dzień, w którym ekipa powinna wylać wylewkę.

Pomijanie wygrzewania

Wylaną wylewkę cementową wygrzewa się stopniowo przez 14 dni, zaczynając od 20°C i podnosząc temperaturę o 5°C dziennie do 45°C. Skokowe nagrzanie do maksymalnej temperatury w pierwszym dniu powoduje pęknięcia i odspojenie od rur. Anhydryt wymaga wygrzewania od 5°C do 50°C w ciągu 9 dni. Zaniedbanie tej procedury niszczy posadzkę i skutkuje reklamacjami.

⚠️ Pierwsze uruchomienie wykonuje się zawsze przy otwartych oknach, by wilgoć z jastrychu mogła odparować. Zamknięte pomieszczenie w pierwszym tygodniu wygrzewania skutkuje wykwitami na powierzchni wylewki.

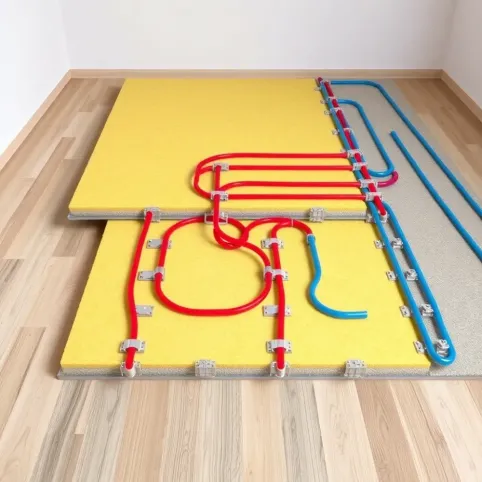

Krok po kroku: od projektu do pierwszego grzania

1. Projekt i dobór parametrów

Bilans cieplny budynku wyznacza zapotrzebowanie na ciepło w każdym pomieszczeniu. Na tej podstawie oblicza się moc grzewczą podłogówki, dobiera temperaturę zasilania i liczbę pętli. Bez bilansu projekt można nazwać szkicem, ale nie instalacją grzewczą. Warto zlecić obliczenia instalatorowi z uprawnieniami SEP, bo od projektu zależy gwarancja producenta rur.

2. Izolacja termiczna

Płyty EPS 100 lub XPS układa się na czystym stropie z folią PE na spodzie. Płyty klei się lub kołkuje, a szczeliny wypełnia pianką niskoprężną. Taśma brzegowa z pianki PE 8 mm idzie wzdłuż wszystkich ścian, słupów i otworów drzwiowych. W łazienkach dodaje się folię uszczelniającą pod płytki.

3. Mocowanie rur

Rury mocuje się klipsami wbijanymi, szyną montażową lub matą profilowaną z wypustkami. Rozstaw klipsów: 30 cm na prostej, 15 cm na łuku. Rura wchodzi w wypustki maty bez dodatkowych elementów mocujących, co przyspiesza montaż o 30% w pokojach powyżej 20 m². Przy ścianach zewnętrznych zostawia się zapas 50-100 mm przed pierwszym obiegiem.

4. Próba ciśnieniowa

Po zamontowaniu rur instalację napełnia się wodą, odpowietrza i poddaje próbie 3 bar przez 24 godziny. Ciśnienie kontroluje się manometrem z dokładnością 0,1 bar. Wpis do dziennika budowy powinien zawierać datę, godzinę początku i końca próby oraz ciśnienie początkowe i końcowe.

5. Wylewanie jastrychu

Jastrych cementowy C25 lub anhydrytowy CA-C20 układa się w pasach o szerokości 3-4 m, zaczynając od ściany najdalszej od drzwi. Grubość nad rurą wynosi minimum 30 mm dla anhydrytu i 45 mm dla cementu. Konsystencja półsucha przy cemencie, płynna przy anhydrycie. Wylewka nie może być układana przy temperaturze poniżej 5°C.

6. Wygrzewanie

Pierwsze uruchomienie następuje po 21 dniach dla cementu i 7 dniach dla anhydrytu. Temperaturę podnosi się stopniowo, najpierw 20°C, potem po 5°C dziennie. Maksymalną temperaturę utrzymuje się przez 3 dni, potem schładza się w odwrotnej kolejności. Bezpośrednio po wygrzaniu układa się posadzkę.

7. Posadzka

Terakotę klei się elastyczną zaprawą klasy C2TE S1. Kamień naturalny wymaga odpowietrzenia spodniej warstwy. Panele laminowane układa się na folii PE i podkładzie korkowym o oporze cieplnym do 0,04 m²K/W. Parkiet dębowy mocuje się do podłoża klejem elastycznym, nie przybijając do legarów.

8. Regulacja i uruchomienie

Na rozdzielaczu ustawia się przepływ na każdej pętli według projektu. Termostaty programuje się na temperaturę dzienną i nocną. Pierwsze dni kalibruje się, obserwując, czy temperatura w pomieszczeniu osiąga zadaną wartość. Korekty wprowadza się po tygodniu, gdy jastrych w pełni oddaje ciepło.

Kiedy NIE robić podłogówki

Podłogówka nie jest rozwiązaniem uniwersalnym. W pomieszczeniach z materacami na całej powierzchni, pod ciężkimi szafami bez nóżek, pod wannami zabudowanymi pełnym blatem lub w piwnicach bez izolacji przeciwwilgociowej tradycyjne grzejniki będą tańsze w montażu i eksploatacji. W biurach z podłogą podnoszoną i kanałami kablowymi lepiej sprawdzają się klimakonwektory lub grzejniki kanałowe.

Mieszkanie w bloku z wielkiej płyty to drugi przypadek graniczny. Strop o nośności 4 kN/m² toleruje dodatkowe obciążenie 80-120 kg/m² z jastrychem i rurami, ale wymaga akceptacji zarządcy budynku. Bez tej zgody lepiej wybrać matę grzejną o ciężarze 3-5 kg/m².

FAQ: najczęściej zadawane pytania o schemat ogrzewania podłogowego

Ile kosztuje ogrzewanie podłogowe za m² w 2025 roku?

Wodna podłogówka z montażem kosztuje 180-280 zł/m², sama mata grzejna 140-220 zł/m², folia grzewcza 160-240 zł/m². Różnica wynika z konieczności wylania wylewki, montażu rozdzielacza i podłączenia grupy pompowej w przypadku systemu wodnego.

Jaka jest maksymalna długość pętli ogrzewania podłogowego?

Dla rury PE-Xc 16×2 wynosi 80-100 m. Po przekroczeniu tej wartości spadek ciśnienia rośnie, a pompa obiegowa traci zdolność do równomiernego rozprowadzenia wody. W praktyce pętle 60-75 m są optymalne.

Jaki rozstaw rur wybrać pod panele?

Standardowo 20 cm, co daje moc 70-80 W/m² przy zasilaniu 40°C. Panele o oporze cieplnym 0,04-0,15 m²K/W tolerują taki rozstaw bez spadku komfortu. Pod terakotą schodzi się do 15 cm, by uzyskać 100-120 W/m².

Jak dobrać izolację pod ogrzewanie podłogowe?

EPS 100 o grubości 30 mm nad stropem między piętrami, 80-120 mm nad gruntem. Norma PN-EN 1264-4 wymaga oporu cieplnego 0,75 m²K/W nad podłogą na gruncie i 1,25 m²K/W nad piwnicą. Przy lambda 0,036 W/mK daje to 90-100 mm styropianu.

Czy podłogówka może współpracować z pompą ciepła?

Tak, to najbardziej efektywne połączenie. Pompa ciepła pracuje przy temperaturze zasilania 35-45°C, a COP sięga 4,0-5,0. Warunkiem jest prawidłowy dobór mocy podłogówki do strat budynku, by pompa nie musiała podnosić temperatury powyżej 50°C.

Kiedy potrzebna jest grupa pompowo-mieszająca?

Zawsze, gdy temperatura źródła przekracza 50°C, a podłogówka wymaga 35-45°C. Grupa mieszająca obniża temperaturę zasilania przez zmieszanie z wodą powrotną. Bez niej podłogówka się przegrzewa, a komfort spada.

Jeśli planujesz budowę domu z pompą ciepła, wybierz ślimakowy układ rur o rozstawie 20 cm i EPS 100 mm nad gruntem. Przy remoncie łazienki lepsza będzie mata grzejna 150 W/m² pod terakotą, bez ingerencji w strop. Schemat do każdego z tych przypadków wygląda inaczej, ale mechanizm działania pozostaje ten sam: niskotemperaturowe ciepło oddawane przez dużą powierzchnię.

? Źródła danych: PN-EN 1264-1, PN-EN 1264-2, PN-EN 1264-4, Warunki Techniczne 2022 (Dz.U. 2022 poz. 1225), Raport Instytutu Techniki Budowlanej ITB 2024, katalog techniczny systemów ogrzewania podłogowego 2024/2025, dane rynkowe cen instalacji 2025.
