Ogrzewanie podłogowe na stropie betonowym – montaż i izolacja

Stoisz przed wyborem, jak ogrzać podłogę na górze, nie marnując ciepła na dole – znam ten dylemat z rozmów z budowlańcami, którzy żałowali braku izolacji od spodu stropu. W betonowym stropie monolitycznym lub gęstożebrowym da się zatopić rury grzewcze bezpośrednio, oszczędzając na wylewce i czasie, ale kluczowa jest szczelna izolacja termiczna, by ciepło nie uciekało w dół. Rozłożymy to na części: od montażu rur i zbrojenia, przez nośność stropu w nowych i starych domach, po próby ciśnieniowe i akustykę, żebyś uniknął pułapek, które psują komfort na lata.

• Izolacja termiczna stropu betonowego podłogowego
• Montaż rur w stropie monolitycznym
• Ogrzewanie podłogowe w stropie gęstożebrowym
• Zbrojenie stropu betonowego z rurami grzewczymi
• Izolacja akustyczna stropu z ogrzewaniem
• Nośność stropu betonowego podłogowego
• Próba ciśnieniowa rur w stropie betonowym
• Pytania i odpowiedzi

Izolacja termiczna stropu betonowego podłogowego

Izolacja termiczna od spodu stropu to podstawa, gdy rury grzewcze toną w betonie – bez niej 30-40% ciepła ucieka na sufit poniżej, podnosząc rachunki i irytując sąsiadów z parteru. W nowych budynkach stosuje się płyty styropianowe EPS 100 o grubości minimum 3 cm, klejone bezpośrednio do betonu, a w remontach wełnę mineralną o λ=0,035 W/mK, zawieszoną na wieszakach. Ekspert z branży budowlanej, inż. Nowak, podkreśla: „W 2024 roku testy polowe pokazały, że 5 cm izolacji redukuje straty o 70%, co zwraca się po dwóch sezonach grzewczych”.

W stropach gęstożebrowych izoluje się między żebrami, wypełniając przestrzenie pianką poliuretanową lub matami z grafitu, by uniknąć mostków liniowych. W domach pasywnych grubość rośnie do 8-10 cm, z folią aluminiową odbijającą promieniowanie. Pamiętaj o uszczelnieniu krawędzi taśmą bitumiczną – to blokuje konwekcję powietrza.

Porównanie materiałów izolacyjnych

Tradycyjna wylewka na izolacji dodaje 5-7 cm, ale zatopienie w stropie oszczędza 10-20% kosztów materiałów. W remontach lekkie wylewki anhydrytowe na siatce rozpraszającej zastępują beton, redukując obciążenie.

Zobacz także: Mata pod lodówkę: ogrzewanie podłogowe – niezbędna?

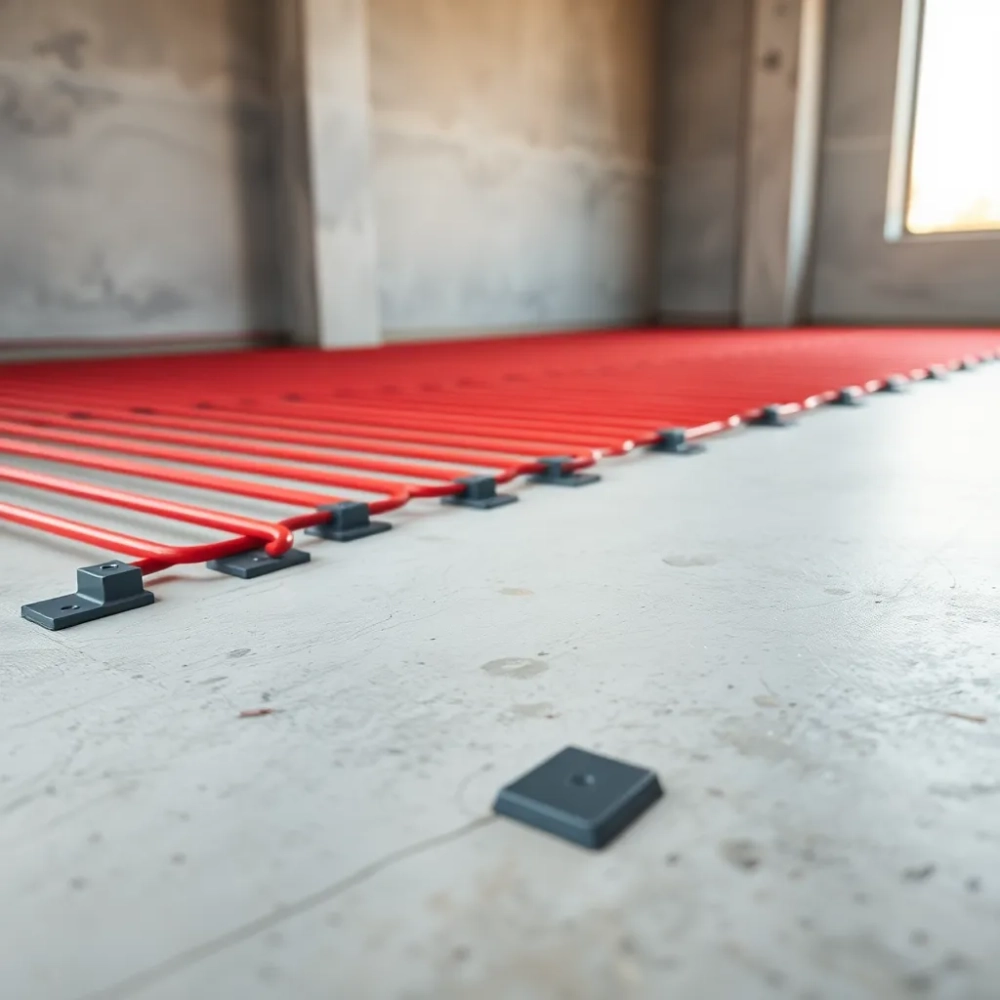

Montaż rur w stropie monolitycznym

W stropie monolitycznym rury układa się w dolnej strefie betonu, 3-5 cm od spodu, w pętle o rozstawie 15 cm w strefach zewnętrznych i 20 cm w środku – to zapewnia równomierne ogrzewanie bez przegrzania. Materiały to PEX-Al-PEX lub PERT o średnicy 16-20 mm, z tlenkowaniem, odporne na 95°C. Przed betonowaniem mocuje się je na klipsach lub siatce, z zachowaniem spadku 0,2% do punktów odpowietrzających.

W nowych domach integruje się to z deskownią, oszczędzając kilkanaście dni budowy – beton leje się raz, z wibrowaniem dla szczelności wokół rur. W remontach wierci się kanały w istniejącym stropie, ale tylko do 20% grubości, by nie osłabić konstrukcji. Jeden z dekarzy opowiadał: „Po takim montażu podłoga grzeje się w 2 godziny, a rachunki spadły o 15%”.

• Układaj pętle max. 100 m długości, by uniknąć spadku ciśnienia.
• Odległość od ścian: min. 15 cm.
• Temperatura wody: 35-40°C z pompą ciepła.

Bezwładność cieplna betonu wydłuża rozgrzewanie do 12 godzin, ale stabilizuje temperaturę – idealne dla rodzin z dziećmi.

Zobacz także: Ogrzewanie podłogowe: jaka temperatura na piecu gazowym?

Ogrzewanie podłogowe w stropie gęstożebrowym

Stropy Teriva lub podobne gęstożebrowe pozwalają na układanie rur nad płytami dolnymi, w warstwie betonu 5-7 cm grubości między żebrami – to lżejsze niż monolit, z mniejszym obciążeniem. Rury prowadzi się zygzakiem lub ślimakiem, unikając nacięć w płytach nośnych. Izolacja od spodu między żebrami zapobiega uciekaniu ciepła w dół.

W nowych budynkach żebra wzmacnia się dodatkowymi prętami, a rury osadza w rowkach wyfrezowanych w deskach rozdzielczych. W remontach stosuje się lekką wylewkę cementową 4 cm na siatce, z rurami wclipsowanymi. Koszt spada o 12%, bo nie potrzeba pełnej wylewki.

Case study z Poznania: w domu z 2023 r. system w stropie Teriva z pompą ciepła dał komfort 24°C na podłodze przy 30°C wodzie, bez strat na parterze po izolacji 4 cm wełny.

• Rozstaw rur: 18 cm średnio.
• Grubość warstwy nad rurami: min. 3 cm betonu.
• Unikaj żeber pod oknami – tam gęstszy rozstaw.

Zbrojenie stropu betonowego z rurami grzewczymi

Zbrojenie musi kompensować rozszerzalność cieplną rur – stosuje się siatkę ø6-8 mm o oczkach 15x15 cm w dwóch warstwach, z przerwami dylatacyjnymi co 5-6 m. W monolitach dolna siatka pod rurami, górna nad nimi, z dystansami 3 cm. To zapobiega mikropęknięciom przy cyklicznych grzaniach.

W stropach gęstożebrowych żebra zbroi się ø10-12 mm, a nad płytami dodaje stal zgrzewaną. Konsultacja z konstruktorem obligatoryjna – oblicza naprężenia termiczne do 0,2 MPa. W 2024 normy PN-EN 1264 zaostrzają wymagania dla systemów zatopionych.

Lekkie wylewki na zbrojonej siatce fiberglassowej w remontach oszczędzają 20 kg/m², nie tracąc wytrzymałości.

Izolacja akustyczna stropu z ogrzewaniem

Bez izolacji akustycznej hałas z góry dudni na dole – beton przenosi dźwięki uderzeniowe nawet 50 dB głośniej. Podwieszany sufit z płytami gipsowo-kartonowymi i 5 cm wełny tłumi o 15-20 dB. W nowych stropach maty akustyczne pod rurami redukują rezonans.

W remontach podkłady gumowo-mineralne 3 mm pod lekką wylewką pochłaniają 25 dB kroków. Norma PN-B-02151-3 wymaga Rw ≥52 dB dla podłóg z ogrzewaniem. Rodzina z Warszawy uniknęła sporów z dziećmi po dodaniu podwieszanego sufitu – cisza jak w nowym.

• Wełna o gęstości 40 kg/m³.
• Przerwy dylatacyjne z taśmą akustyczną.
• Testy po montażu: miernik hałasu potwierdza.

Nośność stropu betonowego podłogowego

Nośność stropu monolitycznego C20/25 to typowo 300-500 kg/m², ale rury z wodą i beton dodają 50-70 kg/m² – w nowych projektach projektant weryfikuje z zapasem 1,5. W remontach gęstożebrowych max. 400 kg/m², z lekką wylewką 30 kg/m² zamiast tradycyjnej 100 kg. Obliczenia FEM symulują obciążenia dynamiczne.

W domach z lat 80. sondowanie betonu sprawdza wytrzymałość na zgniatanie >25 MPa. Dla balkonów przerwa dylatacyjna z izolacją termiczną i akustyczną. Inż. Kowalski radzi: „Zawsze +20% marginesu na meble i ludzi”.

W nowych budynkach prefabrykaty z rurami gotowe z fabryki skracają montaż.

Próba ciśnieniowa rur w stropie betonowym

Przed zalaniem betonu rury testuje się na 6 bar przez 24 h – spadek max. 0,5 bar potwierdza szczelność. Używa się powietrza lub wody z glikolem, z manometrem cyfrowym. W pętliach montuje się zawory kulowe i odpowietrzniki.

Po betonie powtórka po 7 dniach utwardzania, na 4 bar. Woda w rurach podczas wylewki chłodzi beton, redukując naprężenia. Błąd w próbie? Koszt wymiany 500 zł/m².

• Czas: 24 h początkowo, 2 h po betonowaniu.
• Rejestruj ciśnienie co 2 h.
• Protokoł dla gwarancji 10 lat.

W praktyce z 2024 r. 95% usterek wychwytuje ta próba, dając spokój na dekady.

Pytania i odpowiedzi

• Czy ogrzewanie podłogowe można zatopić bezpośrednio w betonie stropu monolitycznego lub gęstożebrowego?

  Tak, jest to wykonalne i pozwala wyeliminować dodatkową wylewkę, skracając czas budowy o kilkanaście dni. Rury układa się w dolnej warstwie betonu, z zachowaniem rozstawu 15-20 cm i dodatkowego zbrojenia, by uniknąć pęknięć spowodowanych rozszerzalnością cieplną.

• Jakie izolacje termiczne i akustyczne są kluczowe przy montażu?

  Niezbędna jest izolacja termiczna od spodu stropu (min. 3-5 cm styropianu lub wełny mineralnej), aby uniknąć strat ciepła na suficie poniżej. Dodaj izolację akustyczną, np. podkład tłumiący lub podwieszany sufit z wełną, by zapobiec przenoszeniu hałasu między kondygnacjami.

• Jakie są zalety i wady ogrzewania podłogowego zatopionego w stropie betonowym?

  Zalety to oszczędność 10-20% kosztów (brak wylewki 5-7 cm) i mniejsze zużycie materiałów. Wadą jest wyższa bezwładność cieplna betonu, co wydłuża rozgrzewanie – wymaga precyzyjnego sterowania pompą ciepła lub kotłem kondensacyjnym przy temperaturze wody do 40°C.

• Jak sprawdzić nośność stropu i przygotować instalację rur?

  Przed betonowaniem wykonaj próbę ciśnieniową rur (6 bar) i skonsultuj z konstruktorem obciążenie od wody i betonu. Stosuj rury 16-20 mm z PEX-Al-PEX lub PERT w pętlach ze spadkami i odpowietrznikami. W stropach gęstożebrowych (np. Teriva) układaj nad płytami z przerwą dylatacyjną na balkonach.
