Ogrzewanie podłogowe elektryczne montaż krok po kroku 2025 - Poradnik instalacji

Marzysz o tym, by zimne poranki wreszcie odeszły w zapomnienie? Wyobraź sobie ciepłą podłogę pod stopami, która wita Cię każdego dnia. Ogrzewanie podłogowe elektryczne montaż – odpowiedź na to marzenie jest zaskakująco prosta i wcale nie musi być skomplikowana! Klucz do komfortu tkwi w umiejętnym i, co najważniejsze, bezpiecznym zamontowaniu systemu, który zamieni Twój dom w oazę ciepła.

Decydując się na ogrzewanie podłogowe elektryczne stajemy przed wyborem technologii i kosztów. Rzućmy okiem na uproszczone zestawienie, bazujące na rynkowych danych, które pomoże zorientować się w najważniejszych aspektach montażu. Nie traktujmy tego jako sztywnego cennika, ale raczej mapę drogową pośród opcji.

Pamiętajmy, że to tylko punkt wyjścia. Ostateczna wycena montażu ogrzewania podłogowego elektrycznego zależy od wielu czynników – od metrażu, rodzaju wykończenia podłogi, skomplikowania projektu, regionu Polski, a nawet pory roku! Jedno jest pewne – inwestycja w ciepłą podłogę to inwestycja w komfort na lata.

Przygotowanie do montażu elektrycznego ogrzewania podłogowego - krok po kroku

Zanim podłoga zacznie emanować przyjemnym ciepłem, czeka nas etap przygotowań, który jest fundamentem sukcesu całej operacji. Pamiętajmy, "jak sobie pościelesz, tak się wyśpisz" – przysłowie to idealnie oddaje wagę starannego przygotowania podłoża i zaplanowania każdego kroku. Nie ma tu miejsca na fuszerkę i pośpiech, ponieważ błędy na tym etapie mogą skutkować awariami i dodatkowymi kosztami w przyszłości. Traktujmy to jak precyzyjną operację – im lepiej przygotujemy "pacjenta", tym szybszy i skuteczniejszy będzie "zabieg" montażu elektrycznego ogrzewania podłogowego.

Pierwszym krokiem, bez którego nie ruszymy dalej, jest ocena stanu podłoża. Powierzchnia, na której ma zostać ułożone ogrzewanie podłogowe, musi być równa, stabilna i przede wszystkim – czysta. Zapomnijmy o resztkach kleju, gruzu, kurzu czy tłustych plam. Każdy, nawet najmniejszy paproch, może w przyszłości stać się punktem ucisku i uszkodzić element grzewczy. Jeśli mamy do czynienia z nierównościami, konieczne będzie ich wyrównanie. W zależności od skali problemu, możemy sięgnąć po wylewkę samopoziomującą lub szpachlę wyrównującą. Pamiętajmy, że maksymalne dopuszczalne nierówności podłoża to zaledwie kilka milimetrów na metr! Perfekcja jest tu naszym sprzymierzeńcem.

Kolejny etap to izolacja termiczna. To fundamentalny element, który decyduje o efektywności i ekonomiczności całego systemu. Wyobraźmy sobie sytuację, w której ciepło generowane przez ogrzewanie podłogowe ucieka w dół, zamiast ogrzewać pomieszczenie. To jak próba ogrzania domu przy otwartych oknach! Aby temu zapobiec, stosujemy materiały izolacyjne, takie jak styropian XPS lub specjalne maty izolacyjne dedykowane do ogrzewania podłogowego. Grubość izolacji dobieramy w zależności od lokalizacji pomieszczenia (parter, piętro, nad piwnicą) i wymagań dotyczących izolacyjności cieplnej budynku. Minimalna grubość izolacji to zazwyczaj kilka centymetrów, ale im więcej, tym lepiej – dla naszego portfela i komfortu.

Następnie, musimy zaplanować rozmieszczenie elementów systemu. Projekt to podstawa! Nawet najlepszy fachowiec nie wyczaruje idealnego ogrzewania podłogowego bez precyzyjnego planu. Projekt powinien uwzględniać: rozmieszczenie mat lub kabli grzewczych, lokalizację puszki przyłączeniowej, miejsce montażu termostatu i czujnika temperatury podłogi. Pamiętajmy, aby nie układać elementów grzewczych pod stałą zabudową, taką jak szafy, wanna czy brodzik. Ciepło kumulujące się pod nimi mogłoby doprowadzić do przegrzania i uszkodzenia systemu, a poza tym – mijałoby się z celem ogrzewania przestrzeni użytkowej. Wyjątkiem są oczywiście specjalne strefy, jak na przykład podgrzewana strefa prysznicowa, ale to już wyższa szkoła jazdy, wymagająca indywidualnego projektu i specjalnych materiałów.

Przed samym montażem nie zapomnijmy o przygotowaniu niezbędnych narzędzi i materiałów. Lista może wydawać się długa, ale każdy element jest ważny. Będziemy potrzebować między innymi: multimetru do sprawdzenia ciągłości obwodu, miernika izolacji, noża do cięcia mat lub kabli (jeśli jest taka potrzeba i jest to bezpieczne dla danego typu produktu!), taśmy mierniczej, poziomicy, ołówka, uchwytów do mocowania kabli (w przypadku kabli grzewczych), peszli ochronnych na przewody zasilające i czujnik, pudełka instalacyjnego, termostatu. Sprawdźmy również, czy mamy odpowiednią ilość kleju do płytek (jeśli ogrzewanie podłogowe ma być wykończone płytkami) i fugi. Lepiej przygotować się na zapas, niż w trakcie pracy gorączkowo biegać do sklepu po brakujący drobiazg. Dobrze zorganizowane stanowisko pracy to połowa sukcesu.

Montaż mat grzewczych elektrycznego ogrzewania podłogowego

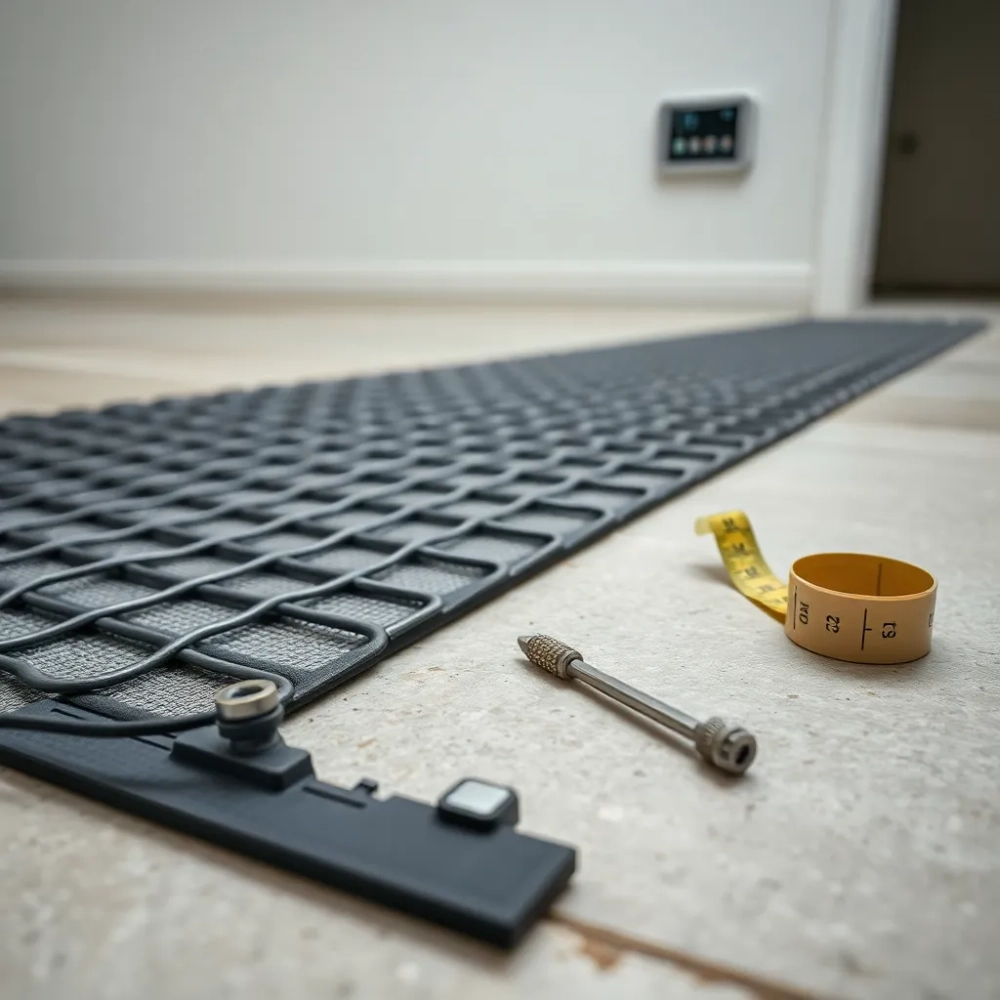

Montaż mat grzewczych to opcja często wybierana ze względu na swoją prostotę i szybkość instalacji. To swego rodzaju "plug and play" w świecie ogrzewania podłogowego. Maty, w postaci cienkich siatek z fabrycznie przymocowanymi kablami grzewczymi, rozściela się na przygotowanym podłożu niczym dywan. Brzmi banalnie prosto, ale i tutaj, diabeł tkwi w szczegółach. Nawet tak intuicyjny proces wymaga precyzji i przestrzegania kilku kluczowych zasad.

Rozpoczynamy od rozłożenia mat na powierzchni, na której ma być zainstalowane ogrzewanie. Planujemy układ, pamiętając o wcześniejszym projekcie i rozmieszczeniu elementów. Maty można przycinać, ale wyłącznie siatkę nośną, nigdy przewodu grzewczego! Zmiana długości kabla grzewczego skutkuje zmianą jego oporności i w konsekwencji – nieprawidłowym działaniem całego systemu, a w skrajnych przypadkach – przegrzaniem i awarią. Jeśli musimy zmienić kierunek ułożenia maty, najlepiej jest przeciąć siatkę i obrócić fragment maty, zachowując ciągłość kabla. To jak układanie puzzli – czasem trzeba trochę pokombinować, aby wszystko pasowało idealnie.

Po rozłożeniu mat, przychodzi czas na ich przymocowanie do podłoża. Maty zazwyczaj posiadają warstwę samoprzylepną, która ułatwia montaż. Należy jednak upewnić się, że mata przylega całą powierzchnią do podłoża, bez pęcherzy powietrza i zagnieceń. Dodatkowo, można zastosować taśmę montażową lub specjalny klej do mat grzewczych, szczególnie w miejscach narażonych na większe obciążenia lub w przypadku nierównego podłoża. Solidne przymocowanie mat to gwarancja stabilności i trwałego kontaktu z podłożem, co przekłada się na efektywne przekazywanie ciepła.

Następnie, przystępujemy do wykonania połączeń elektrycznych. To etap, który wymaga szczególnej ostrożności i wiedzy z zakresu elektryki. Podłączanie mat grzewczych powinno być wykonywane wyłącznie przez osobę z odpowiednimi uprawnieniami elektrycznymi. Nie ryzykujmy "samodzielnych" eksperymentów z prądem! Maty łączy się szeregowo lub równolegle, zgodnie ze schematem producenta. Przewody zasilające prowadzi się w peszlach ochronnych i podłącza do puszki przyłączeniowej, a następnie do termostatu. Nie zapomnijmy o podłączeniu czujnika temperatury podłogi, który umieszcza się w rurce instalacyjnej pomiędzy przewodami grzewczymi. Precyzyjne podłączenie elektryczne to klucz do bezpiecznej i bezawaryjnej pracy całego systemu.

Po wykonaniu połączeń elektrycznych, nieodzowne jest przeprowadzenie testu działania systemu. Przed zalaniem mat klejem do płytek lub wylewką, sprawdzamy, czy maty grzeją prawidłowo i czy nie ma zwarć. Używamy multimetru do pomiaru rezystancji i ciągłości obwodu. Wyniki pomiarów porównujemy z wartościami podanymi przez producenta mat. Jeśli wszystko jest w porządku, możemy przejść do kolejnego etapu – zalewania mat warstwą kleju lub wylewki samopoziomującej. Testowanie systemu przed zakryciem mat to ostatnia szansa na wykrycie ewentualnych błędów montażowych i ich korektę bez konieczności kucia podłogi. "Lepiej zapobiegać niż leczyć" – zasada ta idealnie sprawdza się również w przypadku montażu mat grzewczych.

Montaż kabli grzewczych elektrycznego ogrzewania podłogowego

Montaż kabli grzewczych to bardziej elastyczne rozwiązanie niż maty, dające większą swobodę w projektowaniu układu ogrzewania podłogowego. Kable, w przeciwieństwie do mat, sprzedawane są na metry i można je układać w dowolny sposób, dopasowując do kształtu pomieszczenia i indywidualnych potrzeb. To idealna opcja, gdy mamy do czynienia z nieregularnymi pomieszczeniami lub strefami, które chcemy ogrzewać intensywniej, na przykład strefa podokienna. Elastyczność kabli grzewczych to ich największa zaleta, ale i wyzwanie, ponieważ wymagają bardziej precyzyjnego i pracochłonnego montażu.

Proces montażu kabli grzewczych rozpoczyna się od wyznaczenia trasy ich ułożenia na podłożu. Zgodnie z projektem, rozrysowujemy na podłodze linie, wzdłuż których będziemy układać kable. Pamiętamy o zachowaniu odpowiedniego odstępu między poszczególnymi odcinkami kabla, który zależy od mocy grzewczej kabla i pożądanego efektu cieplnego. Zbyt gęste ułożenie kabli może doprowadzić do przegrzania podłogi i uszkodzenia systemu, a zbyt rzadkie – do niedogrzania pomieszczenia. Precyzyjne rozplanowanie trasy kabli to klucz do równomiernego i efektywnego ogrzewania podłogowego.

Następnie, przystępujemy do mocowania kabli do podłoża. Kable można mocować na kilka sposobów. Najpopularniejszą metodą jest użycie specjalnych taśm montażowych lub uchwytów przyklejanych do podłoża. Alternatywnie, kable można mocować do metalowej siatki rozłożonej na izolacji termicznej. Ważne jest, aby kable były stabilnie przymocowane na całej długości i nie przesuwały się podczas zalewania ich wylewką lub klejem. Solidne mocowanie kabli gwarantuje trwałość i prawidłowe działanie systemu ogrzewania podłogowego.

Po przymocowaniu kabli, wykonujemy połączenia elektryczne analogicznie jak w przypadku mat grzewczych. Podłączanie kabli grzewczych wymaga uprawnień elektrycznych i powinno być wykonane przez wykwalifikowanego elektryka. Kable łączy się szeregowo lub równolegle, zgodnie z zaleceniami producenta. Przewody zasilające i czujnik temperatury podłogi prowadzimy w peszlach ochronnych i podłączamy do puszki przyłączeniowej i termostatu. Bezpieczne i prawidłowe połączenie elektryczne to absolutna podstawa działania całego systemu.

Ostatnim etapem jest testowanie systemu przed zalaniem kabli wylewką lub klejem. Sprawdzamy rezystancję i ciągłość obwodu za pomocą multimetru, porównując wyniki pomiarów z danymi producenta. Upewniamy się, że kable grzeją równomiernie na całej długości i nie ma zwarć. Test działania systemu to niezbędny krok przed jego ostatecznym zakryciem. "Spiesz się powoli" – ta zasada świetnie sprawdza się podczas montażu kabli grzewczych. Dokładność i precyzja na każdym etapie to gwarancja sukcesu i komfortu cieplnego na lata.

Bezpieczny montaż elektrycznego ogrzewania podłogowego w łazience - strefy i ograniczenia

Łazienka to specyficzne pomieszczenie, w którym bezpieczeństwo instalacji elektrycznej, w tym ogrzewania podłogowego, nabiera szczególnego znaczenia. Woda i prąd to, jak wiadomo, duet wybuchowy, dlatego montaż elektrycznego ogrzewania podłogowego w łazience wymaga przestrzegania rygorystycznych zasad i norm bezpieczeństwa. Nie ma tu miejsca na improwizację i "druciarstwo" – liczy się profesjonalizm i skrupulatność, a stawką jest nasze bezpieczeństwo.

Kluczowym aspektem bezpiecznego montażu ogrzewania podłogowego w łazience jest podział pomieszczenia na strefy ochronne. Norma PN-HD 60364-7-701 wyznacza w łazience trzy strefy bezpieczeństwa: 0, 1 i 2. Strefa 0 to wnętrze wanny lub brodzika. W tej strefie montaż ogrzewania podłogowego elektrycznego jest zabroniony. Strefa 1 to obszar nad strefą 0, sięgający do wysokości 2,25 m nad podłogą i promieniu 1,2 m od krawędzi wanny lub brodzika. W strefie 1 dopuszczalny jest montaż ogrzewania podłogowego, ale źródła zasilania muszą znajdować się poza strefami 0 i 1. Strefa 2 to obszar przylegający do strefy 1, sięgający do promienia 0,6 m od jej zewnętrznej krawędzi. W strefie 2 wymagania dotyczące ochrony przeciwporażeniowej są nieco łagodniejsze, ale nadal należy zachować szczególną ostrożność.

W praktyce, planując ogrzewanie podłogowe w łazience, należy dokładnie wyznaczyć strefy bezpieczeństwa i dostosować do nich układ elementów grzewczych. Puszka przyłączeniowa termostatu musi znajdować się poza strefami 0, 1 i 2, najlepiej poza łazienką w ogóle, na przykład w korytarzu przylegającym do łazienki. Czujnik temperatury podłogi można umieścić w strefie 2 lub dalej od stref mokrych. Przewody zasilające elementy grzewcze muszą być prowadzone w peszlach ochronnych i posiadać odpowiednią izolację, przystosowaną do pracy w wilgotnych warunkach. Wszystkie połączenia elektryczne muszą być szczelne i zabezpieczone przed wilgocią.

Dodatkowym elementem bezpieczeństwa w łazienkach jest stosowanie wyłączników różnicowoprądowych (RCD). Wyłącznik RCD chroni przed porażeniem prądem elektrycznym w przypadku uszkodzenia izolacji lub kontaktu z wodą. Zastosowanie wyłącznika RCD o prądzie znamionowym 30mA jest obowiązkowe w łazienkach i innych pomieszczeniach szczególnie narażonych na wilgoć. Sprawny wyłącznik RCD to "anioł stróż" każdej łazienki, chroniący nas przed niebezpieczeństwem niewidocznego zagrożenia.

Podsumowując, bezpieczny montaż elektrycznego ogrzewania podłogowego w łazience to kwestia kluczowa. Przestrzeganie norm bezpieczeństwa, wyznaczenie stref ochronnych, prawidłowe układanie elementów grzewczych, profesjonalne połączenia elektryczne i zastosowanie wyłącznika RCD to warunki sine qua non bezpiecznej i komfortowej eksploatacji ogrzewania podłogowego w łazience. Nie lekceważmy tych zasad – bezpieczeństwo jest najważniejsze, szczególnie w pomieszczeniach takich jak łazienka.
