Montaż paneli fotowoltaicznych: Instrukcja Krok po Kroku 2025
W dzisiejszym świecie, gdzie efektywność energetyczna staje się kluczową kwestią, montaż paneli fotowoltaicznych to temat, który budzi coraz większe zainteresowanie. Wielu z nas zastanawia się, jak poprawnie i bezpiecznie zainstalować te innowacyjne urządzenia, aby przez lata cieszyć się darmową energią ze słońca. Czy istnieje uniwersalna instrukcja montażu paneli fotowoltaicznych? Otóż, w skrócie, tak: jest to proces wymagający wiedzy technicznej, precyzji oraz bezwzględnego przestrzegania norm bezpieczeństwa.
- Rozpakowanie, Transport i Warunki Środowiskowe
- Montaż Mechaniczny Modułów PV: Śruby i Zaciski
- Podłączenie Elektryczne Modułów Fotowoltaicznych
- Zasady Bezpieczeństwa i Odpowiedzialności
- Q&A
Kiedy mówimy o optymalnym działaniu paneli fotowoltaicznych, warto spojrzeć na kilka kluczowych aspektów, które decydują o ich wydajności i trwałości. Badania pokazują, że właściwy montaż, w tym uwzględnienie warunków środowiskowych i poprawnych połączeń elektrycznych, ma bezpośredni wpływ na roczne uzyski energetyczne. Warto też pamiętać, że na efektywność instalacji wpływają liczne czynniki, od geograficznego położenia po detale techniczne.
| Czynnik | Wpływ na wydajność | Zakres tolerancji/norma |
|---|---|---|
| Kąt nachylenia paneli | Optymalizacja ekspozycji na słońce | 30-40 stopni (Polska) |
| Orientacja względem południa | Maksymalizacja uzysku energii | +/- 15 stopni od idealnego południa |
| Zacienienie | Redukcja produkcji energii | < 5% obszaru paneli w szczycie dnia |
| Temperatura otoczenia | Wpływ na napięcie modułu | Moduły tracą 0.3-0.5% mocy na każdy stopień Celsjusza powyżej 25°C |
| Wilgotność | Potencjał korozji, zwarć | Do 85% wilgotności względnej (długoterminowo) |
Powyższe dane to tylko wierzchołek góry lodowej, gdy myślimy o kompleksowym planowaniu i realizacji montażu fotowoltaiki. Niezależnie od tego, czy mówimy o domowej instalacji, czy o dużej farmie fotowoltaicznej, każdy z tych elementów odgrywa kluczową rolę w zapewnieniu długowieczności i rentowności całego przedsięwzięcia. Dobrze przygotowana ekipa instalacyjna zawsze zwraca uwagę na te niuanse, wiedząc, że diabeł tkwi w szczegółach. Odpowiednie pochylenie, solidne połączenia, a nawet dobór odpowiednich narzędzi to filary, na których buduje się niezawodny system. Bez tego, mówiąc wprost, idziemy na stracenie. Przejdźmy teraz do konkretów, by zagłębić się w tajniki każdego etapu tego procesu.
Rozpakowanie, Transport i Warunki Środowiskowe
Rozpakowanie i transport modułów fotowoltaicznych to kluczowe etapy, które często bywają bagatelizowane, lecz ich zaniedbanie może prowadzić do poważnych uszkodzeń i strat finansowych. Moduły są delikatnymi urządzeniami, a ich struktura – złożona z ogniw krzemowych, szkła i aluminiowej ramy – jest podatna na uszkodzenia mechaniczne. Zatem, „niech diabeł dzwonki dzwoni, a Ty módl się o szczęśliwy transport”, jak to mawiali starzy instalatorzy.
Zobacz także: Zgoda wspólnoty na montaż paneli PV – wzór uchwały
Przede wszystkim, moduły PV powinny być transportowane w pozycji pionowej, nigdy płasko, chyba że producent jasno wskazuje inaczej. Płaski transport może spowodować nierównomierne rozłożenie ciężaru i naprężenia na delikatnej strukturze ogniw, co w konsekwencji prowadzi do mikropęknięć niewidocznych gołym okiem. Standardowe palety zawierają od 25 do 35 modułów, ważąc od 500 do 700 kg, co wymaga specjalistycznego sprzętu do rozładunku, takiego jak wózki widłowe z odpowiednio długimi widłami. Unikaj rzucania palet czy ich nagłego zrzucania, bo efekt może być tak tragiczny jak trafienie kulą w płot.
Kolejnym ważnym aspektem jest warunki klimatyczne: środowiskowe, w jakich moduły fotowoltaiczne są przechowywane i instalowane. Panele, choć odporne na trudne warunki atmosferyczne po zainstalowaniu, są wrażliwe na skrajne temperatury i wilgotność przed montażem. Idealna temperatura przechowywania to zakres od 5°C do 30°C, przy wilgotności względnej nieprzekraczającej 70%. Ekstremalne wahania temperatur mogą prowadzić do kondensacji wilgoci wewnątrz opakowań, co z kolei może spowodować korozję elementów elektrycznych. Ochrona przed deszczem i bezpośrednim nasłonecznieniem jest absolutną podstawą; myślenie, że "to tylko chwila", często kończy się drogim rachunkiem za uszkodzone panele. Palety należy składować na płaskiej, utwardzonej powierzchni, z dala od źródeł drgań czy miejsc narażonych na zalanie. Tak, jak dbasz o swoją ulubioną książkę, tak samo zadbaj o moduły, bo inaczej czytelność będzie podobna.
Ostrożność w obchodzeniu się z modułami powinna obowiązywać również podczas rozpakowywania. Nie używaj ostrych narzędzi do otwierania opakowań, które mogłyby uszkodzić ramę lub powierzchnię szkła. Zawsze sprawdź moduły pod kątem widocznych uszkodzeń, takich jak pęknięcia, zarysowania, odbarwienia czy deformacje ramy, natychmiast po dostawie. Protokołowanie wszelkich uszkodzeń jest koniecznością; "po fakcie" to zazwyczaj "za późno". Jeśli moduł jest uszkodzony, nie instaluj go, ponieważ może to prowadzić do zagrożenia bezpieczeństwa oraz spadku wydajności całej instalacji. W skrajnych przypadkach, uszkodzony moduł może spowodować pożar lub porażenie prądem. Pamiętaj, moduły są inwestycją na lata, nie na chwilę, więc postępuj z nimi z należytą starannością, a z pewnością oddadzą Ci to z nawiązką. Każda, nawet najmniejsza niedoskonałość, może być jak drobna rysa na szybie – z czasem rozwinie się w większe pęknięcie, niwecząc cały trud i pieniądze. Podsumowując, jeśli chcesz, żeby twoja instalacja służyła długie lata, pamiętaj: montaż paneli fotowoltaicznych zaczyna się od transportu, a w tym wypadku nie ma miejsca na kompromisy.
Zobacz także: Montaż paneli fotowoltaicznych: cena i koszty

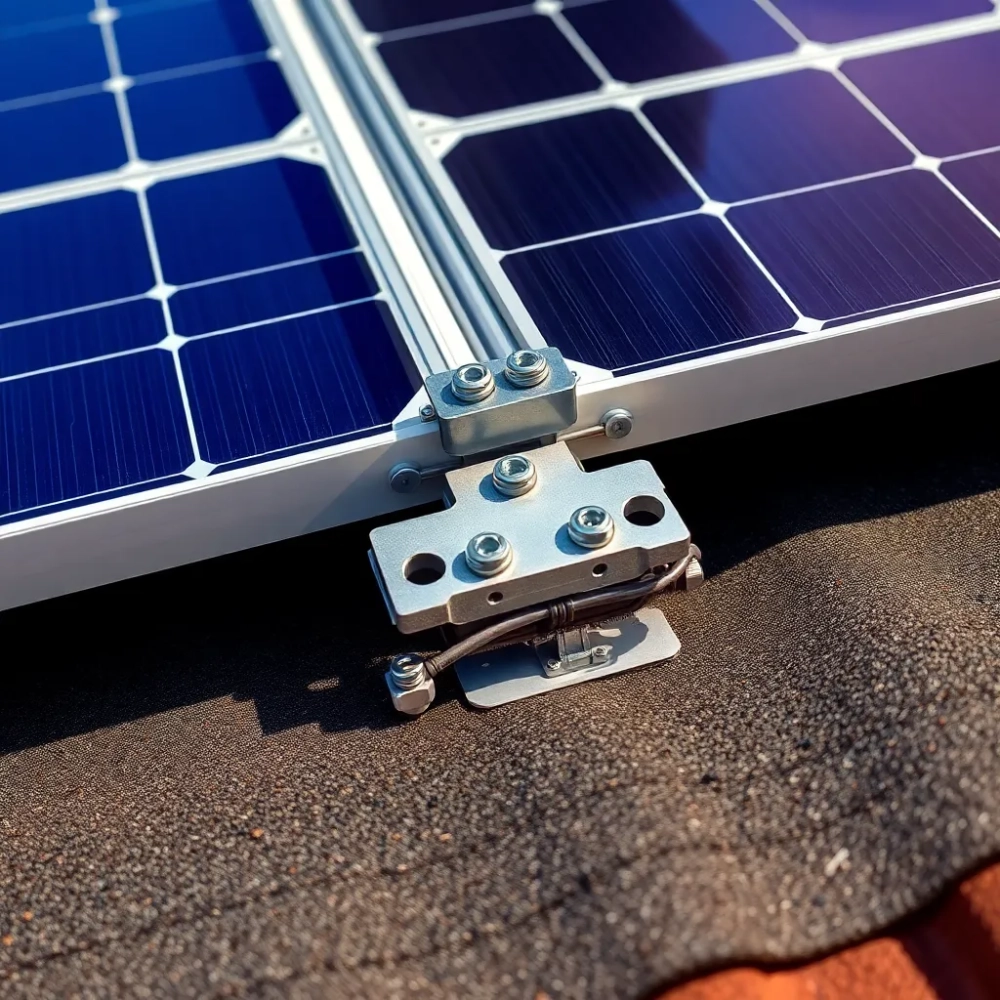

Montaż Mechaniczny Modułów PV: Śruby i Zaciski
Montaż mechaniczny modułów PV to fundament całej instalacji, coś jak kręgosłup człowieka. Jego poprawność decyduje o stabilności, bezpieczeństwie i długowieczności całego systemu. Nie wystarczy po prostu przykręcić panele; trzeba to zrobić z głową i zgodnie z instrukcją, by uniknąć problemów w przyszłości. Niezależnie od tego, czy wykorzystujesz śruby, czy zaciski, każda metoda wymaga precyzji i wiedzy. A jak to mówią, pośpiech jest dobrym doradcą dla złych fachowców.
Rozważmy najpierw instalacji modułów z użyciem śrub. Jest to klasyczna, sprawdzona metoda, która polega na bezpośrednim przytwierdzaniu ramy modułu do konstrukcji wsporczej. Najczęściej moduły są mocowany za pomocą czterech śrub na dłuższych bokach ramy. Śruby, wykonane zwykle ze stali nierdzewnej (A2 lub A4), przechodzą przez specjalnie przygotowane otwory w ramie modułu. Ważne jest, aby otwory te były wzmocnione, np. poprzez zastosowanie podkładek, które zapewnią równomierny nacisk i zapobiegną deformacji ramy. Dokręcanie śrub wymaga zastosowania odpowiedniego momentu obrotowego, zazwyczaj podawanego w instrukcji producenta modułu, np. 10-14 Nm dla standardowych śrub M8. Zbyt luźne śruby mogą prowadzić do drgań i luzów, a zbyt mocno dokręcone – do uszkodzenia ramy lub nawet pęknięć w ogniwach. Tutaj przydałby się precyzyjny klucz dynamometryczny, a nie „na oko”, bo oko to nie miara.
Przechodząc do montażu za pomocą zacisków: to druga popularna metoda, często preferowana ze względu na szybkość i estetykę. Mocowanie zacisków na ramie (rys. 3 i 4) odbywa się poprzez specjalne klamry, które chwytają ramę modułu i przytwierdzają go do profili konstrukcji wsporczej. Zaciski są dostępne w różnych długościach – np. 30mm, 35mm, 40mm – w zależności od grubości ramy modułu. Dzielą się na zaciski środkowe (łączące dwa moduły) i zaciski końcowe (mocujące moduł na skraju rzędu). Zastosowanie odpowiedniego momentu dokręcenia zacisków, zwykle w zakresie 10-12 Nm, jest kluczowe dla zapewnienia stabilności i uniknięcia uszkodzeń modułu. Uważaj, by nie przesadzić z siłą, bo łatwo o nieszczęście, tak jak z przeciągnięciem liny.
Lokalizacja punktów mocowania jest niezmiernie ważna. Moduły mocowane za pomocą śrub: mocowanie na dłuższych bokach ramy powinno odbywać się w punktach, które są wzmocnione przez producenta modułu i zaznaczone w instrukcji. Zazwyczaj są to punkty znajdujące się w odległości 1/4 do 1/3 długości ramy od jej końców, ale nigdy nie na samych rogach, gdzie rama jest najbardziej podatna na ugięcia. Tak samo wygląda to dla zacisków – mocowanie na krótszych bokach ramy może być również dopuszczalne, ale tylko wtedy, gdy producent na to pozwala i podaje konkretne odległości. Pamiętaj, że każdy producent ma swoją instrukcję, która jest jak biblia – ignorowanie jej jest na własne ryzyko, bo potem będzie „oj, boli”.
Kolejnym aspektem jest pochylenie podczas montażu: to klucz do maksymalnej wydajności. W Polsce optymalny kąt pochylenia paneli wynosi zazwyczaj od 30 do 40 stopni, co zapewnia najlepsze wykorzystanie promieniowania słonecznego przez cały rok. Oczywiście, finalny kąt zależy od lokalnych warunków i konkretnego dachu. Systemy montażowe oferują regulowane profile i szyny, które umożliwiają precyzyjne ustawienie kąta. Warto pamiętać, że każdy stopień odchylenia od optimum może skutkować stratami rzędu 0.5-1% w rocznej produkcji energii, a to już potrafi zrobić różnicę. Koniec końców, precyzyjny montaż mechaniczny modułów PV to nie tylko gwarancja stabilności, ale i podstawa wydajnej pracy całej instalacji, więc niech moc będzie z Wami i Waszymi kluczami!
Podłączenie Elektryczne Modułów Fotowoltaicznych
Podłączenie elektryczne modułu to serce całej instalacji fotowoltaicznej, ponieważ to właśnie w tym miejscu energia świetlna zostaje przekształcona w prąd elektryczny, a następnie bezpiecznie przekazana do falownika i dalej do sieci. Bez prawidłowych połączeń elektrycznych, nawet najlepiej zamontowane panele pozostaną jedynie kosztowną dekoracją. Tak jak dobry kucharz bez przypraw, tak i instalator bez odpowiednich kabli i wiedzy elektrycznej nie ugotuje nam pysznej, energetycznej zupy. Niezapomniana zasada: elektryka to nie zabawa, lecz nauka.
Każdy moduł fotowoltaiczny jest wyposażony w przewody z wtykami MC4 – standardowymi złączami przemysłowymi, które zapewniają szczelne i bezpieczne połączenie. Są to zazwyczaj kable o przekroju 4mm² lub 6mm², przystosowane do pracy w trudnych warunkach zewnętrznych, odporne na promieniowanie UV, wilgoć i ekstremalne temperatury. Długość przewodów to zazwyczaj około 90-120 cm. Należy bezwzględnie pamiętać o biegunowości: plus z plusem, minus z minusem. Błędne połączenie może nie tylko uszkodzić moduły, ale także inwerter, a w skrajnych przypadkach – spowodować pożar. Pomyłka w elektryce jest jak włożenie widelca do kontaktu – bolesna w skutkach i bardzo kosztowna.
Moduły są łączone szeregowo w tzw. stringi. Liczba modułów w jednym stringu zależy od parametrów inwertera (napięcie MPP, maksymalne napięcie wejściowe) i od charakterystyki samych modułów (napięcie VOC i VMP). Standardowe inwertery domowe obsługują stringi o napięciu do 600V lub 1000V. Przykładowo, jeśli jeden moduł ma napięcie VMP około 30V, w stringu 1000V można połączyć maksymalnie 33 moduły szeregowo (1000V / 30V = 33.3 modułu). Ale uwaga, pamiętaj, aby zawsze zachować margines bezpieczeństwa i sprawdzić maksymalne napięcie Voc przy najniższej temperaturze otoczenia, która może wystąpić w miejscu instalacji. Jeśli napięcie Voc na jeden moduł wynosi 38V, to 33 moduły w szeregu dadzą już ponad 1250V (przy niskiej temperaturze), co przekroczy tolerancję większości falowników domowych. Taka kalkulacja jest jak rozgrzewka przed biegiem maratońskim – bez niej nie dasz rady przebiec mety.
Podłączenie modułów: do inwertera odbywa się za pomocą specjalnych konektorów. Ważne jest, aby wszystkie połączenia były wykonane starannie i bez luzów. Konektory MC4 posiadają specjalne uszczelki, które zapobiegają wnikaniu wilgoci. Warto również zastosować specjalne narzędzia do zaciskania konektorów, aby zapewnić trwałość i niezawodność połączeń. Użycie izolacji termokurczliwej i opasek kablowych pomoże uporządkować okablowanie i zabezpieczyć je przed uszkodzeniami mechanicznymi. To tak jakby zamykać dom na klucz – chcesz, by było bezpiecznie, prawda?
Rozmieszczenie i poprowadzenie kabli również ma ogromne znaczenie. Kable DC (prąd stały) prowadzone od modułów do inwertera powinny być jak najkrótsze, aby minimalizować straty mocy. Powinny być również zabezpieczone przed gryzoniami, ostrymi krawędziami konstrukcji i innymi czynnikami, które mogą spowodować uszkodzenia izolacji. Stosowanie peszli, korytek kablowych czy specjalnych uchwytów jest standardem. Wszystkie kable muszą być zabezpieczone przed promieniowaniem UV, co oznacza, że należy używać tylko certyfikowanych kabli solarnych. Pamiętaj, że nawet najmniejsza, niepozorna szczurza dziura w izolacji może narobić potężnego bigosu. Na koniec, po zakończeniu podłączeń, należy przeprowadzić pomiary elektryczne, takie jak test izolacji oraz pomiary napięcia i prądu poszczególnych stringów. Dzięki temu upewnimy się, że wszystko działa prawidłowo i jest bezpieczne. Dopiero wtedy możemy powiedzieć: "Mamy to! Elektryka jest na plusie!" To gwarantuje nie tylko prawidłowe funkcjonowanie, ale również długowieczność i bezpieczeństwo całej instalacji.
Zasady Bezpieczeństwa i Odpowiedzialności
Zasady bezpieczeństwa i odpowiedzialności w procesie montażu paneli fotowoltaicznych to absolutna podstawa, której nie można lekceważyć. To nie tylko kwestia przestrzegania przepisów, ale przede wszystkim ochrony życia i zdrowia instalatorów, a także zabezpieczenia mienia inwestora. Jak to mawia stara szkoła – bezpieczeństwo przede wszystkim, bo po co się bawić w „chłopiec, czy wpadnę do wody?”, kiedy można stać na brzegu.
Przede wszystkim, praca na wysokości to jedno z największych zagrożeń. Każdy, kto wchodzi na dach, musi posiadać aktualne badania lekarskie do pracy na wysokości powyżej 3 metrów oraz przeszkolenie BHP, ze szczególnym uwzględnieniem pracy z elementami zadaszenia i systemami fotowoltaicznymi. Należy używać odpowiedniego sprzętu ochronnego: uprzęży bezpieczeństwa z linkami amortyzującymi, kasków, obuwia antypoślizgowego oraz rękawic ochronnych. Wszystkie te elementy muszą być regularnie sprawdzane pod kątem uszkodzeń i dat ważności. To jak przegląd samochodu – nie zrobisz, a później stoisz na autostradzie.
Zagrożenia elektryczne są równie poważne, jeśli nie bardziej. Moduły fotowoltaiczne generują prąd stały nawet przy niewielkim nasłonecznieniu, co oznacza, że zawsze są pod napięciem, chyba że są całkowicie zakryte lub rozłączone od reszty systemu. Dlatego przed przystąpieniem do jakichkolwiek prac elektrycznych należy upewnić się, że obwody są rozłączone i zabezpieczone przed przypadkowym załączeniem. Pomiary napięcia bezwzględnie wykonujemy multimetrem przystosowanym do pomiaru wysokich napięć DC. Używanie narzędzi izolowanych, pracy w suchych warunkach oraz odpowiednie oznakowanie strefy pracy to elementarz. Ignorowanie tego jest jak wchodzenie w bagno bez odpowiednich butów.
Odpowiedzialności: Instalator ponosi pełną odpowiedzialność za jakość wykonania montażu oraz za bezpieczeństwo w trakcie prac. To oznacza nie tylko odpowiedzialność prawną, ale i moralną. Jak to się mówi, „jak się dba, tak się ma”. Dlatego każdy etap instalacji musi być dokumentowany, a wszelkie odchylenia od normy zgłaszane inwestorowi. Umowa powinna jasno określać zakres prac, gwarancję na montaż (zazwyczaj 5-10 lat) oraz warunki ubezpieczenia od odpowiedzialności cywilnej, która zabezpiecza instalatora i inwestora na wypadek nieprzewidzianych zdarzeń. To wszystko działa jak solidna polisa ubezpieczeniowa na całe przedsięwzięcie.
Dodatkowo, należy pamiętać o zagrożeniach mechanicznych. Przenoszenie ciężkich elementów, ryzyko upadku narzędzi z wysokości, a także możliwość uszkodzenia delikatnych modułów. Transport ręczny modułów wymaga co najmniej dwóch osób i odpowiednich technik podnoszenia, by uniknąć urazów kręgosłupa. Narzędzia powinny być zabezpieczone przed upadkiem, np. poprzez zastosowanie smyczy, zwłaszcza podczas pracy na dachu. Każde zaniedbanie może być kosztowne, a w najgorszym przypadku prowadzić do trwałego kalectwa. To jak nauka jazdy na rowerze: raz spadniesz, to się nauczysz. Ale tutaj to nie chodzi o siniaka na kolanie, tylko o coś znacznie poważniejszego.
Zawsze warto zorganizować szkolenie dla zespołu przed rozpoczęciem projektu, przypominając o zasadach BHP, szczególnie gdy w ekipie są nowi pracownicy. Nawet doświadczeni instalatorzy mogą zapomnieć o drobiazgach, które jednak mogą mieć poważne konsekwencje. Działania prewencyjne, takie jak ocena ryzyka przed każdym projektem, stosowanie systemów zabezpieczających, regularne szkolenia i rygorystyczne przestrzeganie procedur, są kluczowe. Nie bez powodu mówią, że lepiej zapobiegać niż leczyć, zwłaszcza gdy stawka jest tak wysoka jak zdrowie i życie. Tak, jak w życiu, tak i w pracy: „Przezorny zawsze ubezpieczony”.
