Montaż kamery na elewacji styropianowej bez mostków termicznych

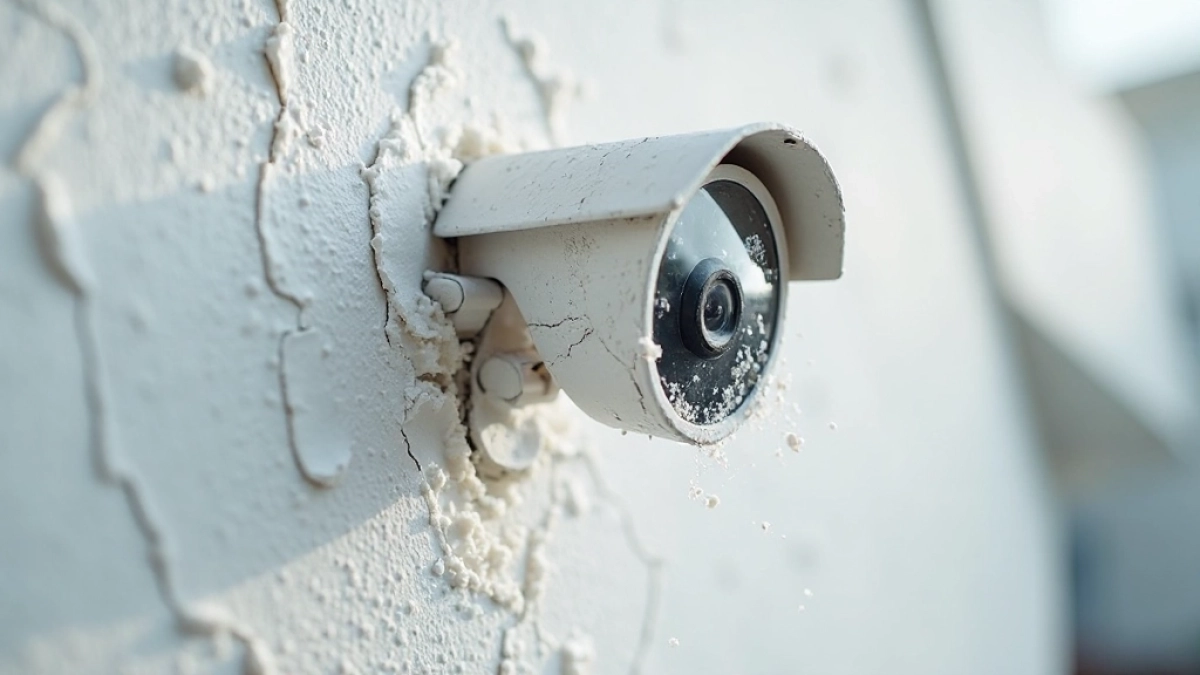

Poluzowana kamera po dwóch zimach, mokre plamy na tynku, rachunek za ogrzewanie wyższy o kilkanaście procent. To realne skutki montażu, który wyglądał poprawnie przez pierwszy sezon, lecz nie wytrzymał próby czasu ani mrozu. Montaż kamery na elewacji styropianowej wymaga czegoś więcej niż wiertła i kołka potrzebuje zrozumienia, jak pracuje warstwa ocieplenia, dlaczego zwykłe mocowanie w styropianie zawodzi i co zrobić, żeby instalacja przetrwała dekadę bez remontu.

• Najlepsze kołki i kotwy do kamery na ocieplonej elewacji
• Montaż kamery IP na elewacji z ociepleniem krok po kroku
• Jak uniknąć mostków termicznych przy montażu kamery
• Najczęstsze błędy przy mocowaniu kamery na styropianie

Najlepsze kołki i kotwy do kamery na ocieplonej elewacji

Styropian sam w sobie nie jest podłożem nośnym. Jego wytrzymałość na ściskanie oscyluje wokół 70-120 kPa dla popularnego EPS 70, co oznacza, że każdy kołek rozporowy wkręcony wyłącznie w tę warstwę trzyma głównie dzięki tarciu i kształtowi główki. Przy kamerze ważącej 0,5 kg wystarczy to na chwilę; przy 1,2 kg z uchwytem i daszkiem już nie.

Dlatego fundamentem są kotwy przelotowe, zwane też kotwami do ociepleń. Składają się z trzpienia stalowego, tulei rozporowej i talerzyka dociskowego. Wierci się otwór przez styropian aż do muru, wsuwa kotwę i dokręca. Siła obciążenia przenosi się wtedy na ścianę nośną, a nie na miękką warstwę izolacji.

Trzy rozwiązania sprawdzają się najlepiej w praktyce. Pierwsze to klasyczna kotwa talerzowa o średnicy 10 mm i długości dopasowanej do grubości ocieplenia. Przy 15 cm styropianu potrzebujesz kotwy 160-180 mm, bo po odjęciu grubości tynku, siatki i kleju musi zostać minimum 50 mm zakotwienia w murze. Drugie rozwiązanie to kotwa chemiczna z tuleją sitową żywica wypełnia pustki w murze z betonu komórkowego i tworzy połączenie o nośności 30-80 kg na punkt. Trzecie to śruby przelotowe M8 lub M10, gdy kamera waży ponad 2 kg i pracuje na wsporniku wysięgnikowym.

Kiedy unikać danego rozwiązania? Samych kołków do styropianu nie stosuj przy kamerach kopułkowych z daszkiem ich powierzchnia boczna łapie wiatr i działa jak żagiel. Kotew chemicznych nie aplikuj w temperaturze poniżej 5°C, bo polimeryzacja żywicy trwa wtedy wielokrotnie dłużej i nie gwarantuje pełnej nośności. Śrub przelotowych nie używaj bez podkładki EPDM bez niej woda kapilarnie wciągana pod łeb śruby dotrze do muru w ciągu jednego sezonu.

Uwaga: Kołki talerzowe z tworzywa, sprzedawane jako „do styropianu", utrzymują obciążenie wyłącznie w samej izolacji. Przy kamerze powyżej 0,5 kg albo przy wysięgniku dłuższym niż 15 cm takie mocowanie jest tymczasowe, nawet jeśli producent podaje nośność 30 kg. Ta wartość dotyczy siły prostopadłej do ściany, a nie siły odrywającej czy ścinającej.

Montaż kamery IP na elewacji z ociepleniem krok po kroku

Procedura zaczyna się na długo przed wiertłem. Najpierw ustalasz trasę kabla, bo każde przebicie elewacji to potencjalny mostek termiczny i droga dla wilgoci. Kabel PoE lub zasilający prowadzisz najczęściej w rurze osłonowej Peszel DN20 układanej w warstwie kleju pod styropianem lub w istniejącej szczelinie między murem a izolacją. Jeśli kładziesz ocieplenie na gotowo, jedynym wyjściem jest przewiert przez cały przekrój ściany i wprowadzenie kabla od wewnątrz.

Siedem kroków dzieli Cię od stabilnej kamery. Oto one.

Krok 1 wyznacz pozycję. Przyłóż uchwyt do ściany, zaznacz cztery punkty montażowe i sprawdź poziomicą. Uchwyt z daszkiem powinien mieć 5-10° spadku do przodu, żeby woda nie stała w strefie połączenia.

Krok 2 dobierz wiertło. Do kotwy 10 mm potrzebujesz wiertła 10 mm; do kotwy chemicznej z tuleją 12 mm wiertło 12 mm. Wiercisz przez tynk, siatkę, klej, styropian i 60-70 mm w mur. Głębokość otworu mierzysz z zapasem 10 mm na pył.

Krok 3 wyczyść otwór. Pompka lub szczotka do kotew usuwa pył, który inaczej obniża nośność kotwy chemicznej nawet o 40%. W przypadku kotew mechanicznych czyszczenie nie jest obowiązkowe, ale poprawia powtarzalność.

Krok 4 osadź kotwę. Wsuwasz talerz dociskowy w otwór, dobijasz młotkiem, dokręcasz kluczem momentowym do 8-12 Nm. Zbyt mocne dokręcenie wciąga talerz za głęboko i deformuje styropian; zbyt słabe zostawia luz, który pracuje przy wietrze.

Krok 5 wprowadź kabel. Przez środek uchwytu lub osobnym przepustem, zawsze z pętlą skierowaną w dół, żeby skropliny nie migrowały do złącza.

Krok 6 uszczelnij. Taśma butylowa lub masa EPDM pod stopą uchwytu, a dookoła przepustu kablowego kit trwale elastyczny odporny na UV. Pianka montażowa w tym miejscu to błąd chłonie wodę i z czasem odpada od styropianu.

Krok 7 zamontuj kamerę i przetestuj. Po 24 godzinach od aplikacji chemii sprawdź stabilność ręką, podłącz zasilanie, ustaw kąt i dokręć śruby blokujące.

Przekrój elewacji wygląda tak: tynk zewnętrzny 2-3 mm, siatka zbrojąca, klej 3-5 mm, styropian 10/15/20 cm, klej do styropianu 5-10 mm, mur nośny z bloczków silikatowych, betonu komórkowego lub cegły ceramicznej. Mocowanie kamery na ocieplonej elewacji wymaga, żeby kotwa przeszła przez wszystkie te warstwy i zakotwiła się minimum 50 mm w murze. Wartość tę potwierdza norma PN-EN 13561 dotycząca zamocowań w podłożach murowanych dla betonu komórkowego klasy 2 minimalna głębokość zakotwienia to 60 mm ze względu na porowatą strukturę materiału.

Jak uniknąć mostków termicznych przy montażu kamery

Każdy stalowy pręt przebijający 15 cm styropianu staje się radiatorem. Przy różnicy temperatur 20°C między wnętrzem a zewnętrzem taki punktowy mostek termiczny odprowadza od 0,5 do 2 W ciepła, w zależności od średnicy i przewodności materiału. Dla pojedynczej kamery to niewiele, ale cztery śruby M10 w uchwycie mogą generować łącznie 6-8 W strat, a w miejscu przebicia pojawia się skroplina wilgoć, która w ciągu dwóch, trzech sezonów zaczyna pachnieć stęchlizną i tworzyć zaciek na tynku.

Rozwiązanie jest proste i tanie: przekładka termiczna. Pod stopę uchwytu wstawiasz płytkę z XPS-u grubości 20 mm lub podkładkę z twardego PCW. Stalowy łącznik przechodzi wtedy przez dodatkową warstwę izolatora, a gradient temperatury rozkłada się na dłuższym odcinku. Straty ciepła spadają o 40-60% w porównaniu z bezpośrednim stykiem metal-tynk.

Drugim frontem jest uszczelnienie. Kit elastyczny o współczynniku przepuszczalności pary wodnej sd poniżej 2 m chroni przed kondensacją wewnątrz przegrody. Taśma butylowa paroszczelna od strony wnętrza i paroprzepuszczalna od strony zewnętrznej to klasyczne rozwiązanie z fizyki budowli, które działa nawet wtedy, gdy wykonawca pomyli się o kilka milimetrów.

Kołki do kamery w styropianie z rdzeniem stalowym bez izolacji termicznej to w polskim klimacie prosta droga do punktowej korozji i mostków. Producenci oferują wersje z trzpieniem z tworzywa wzmocnionego włóknem szklanym λ takiego kompozytu wynosi około 0,3 W/(m·K), czyli pięciokrotnie mniej niż czystej stali. Różnica w rachunku za ogrzewanie jest symboliczna, ale różnica w trwałości elewacji bardzo odczuwalna.

Wskazówka: Jeśli planujesz więcej niż jedną kamerę, rozważ prowadzenie kabli w korytkach podtynkowych przyklejonych do styropianu przed położeniem siatki. Każde późniejsze przebicie to dodatkowy mostek i dodatkowe uszczelnienie, które trzeba kontrolować co kilka lat.

Najczęstsze błędy przy mocowaniu kamery na styropianie

Pierwszy grzech to brak uszczelnienia przepustu kablowego. Woda dostaje się pod tynk, płynie po siatce zbrojącej i po dwóch, trzech cyklach zamarzania wypycha fragment elewacji. Naprawa wymaga zdjęcia tynku wokół kamery na powierzchni 40×40 cm i położenia go od nowa z nową siatką. Koszt 200-400 PLN, czas pracy pół dnia.

Drugi błąd to zbyt krótka kotwa. Wykonawca mierzy grubość styropianu, dodaje 50 mm i kupuje kotwę 200 mm do 15 cm ocieplenia. Zapomina, że 10 mm zajmuje tynk, 5 mm siatka z klejem, a sam mur zaczyna się dopiero pod spodem. Kotwa 180 mm przy 15 cm styropianu i 15 mm tynku z klejem daje zakotwienie 15 mm w murze. To za mało kołek wyrwie się przy pierwszej zimie, gdy kamera pracuje w temperaturze -15°C.

Trzeci grzech to dokręcanie śrub „na oko". Klucz dynamometryczny kosztuje 80-120 PLN, a brak jego użycia kończy się albo zerwanym gwintem kotwy, albo luźnym uchwytem, który po roku wibruje przy każdym podmuchu. Moment 8-12 Nm dla kotew M10 w betonie komórkowym to wartość, której palec nie wyczuje.

Czwarty błąd to prowadzenie kabla bez zapasu i bez pętli. Kabel napięty między kamerą a przepustem pracuje przy każdej zmianie temperatury, po roku pęka w izolacji, a wilgoć wędruje do złącza RJ45. Zostaw 15-20 cm zapasu ułożone w łuk skierowany w dół to standard z instalacji elektrycznych niskoprądowych.

Piąty błąd to montaż kamery powyżej 3 m bez wysięgnika. Im wyżej, tym większe ramię działania wiatru, tym większa siła odrywająca działająca na kotwy. Kamera na wysięgniku 50 cm przy wietrze 20 m/s generuje moment obrotowy równy sile wiatru pomnożonej przez ramię łatwo policzyć, że to 40-60 Nm działające na każdy punkt mocowania.

Szósty problem to ignorowanie normy PN-EN 1996 (Eurocode 6) dotyczącej zamocowań w murach. Norma precyzuje minimalne odstępy między kotwami (50 mm dla M8, 60 mm dla M10) i minimalne odległości od krawędzi muru (100 mm dla M10). Złamanie tych zasad skutkuje wyłamaniem stożka betonu przy dokręcaniu.

Siódmy, najczęściej spotykany błąd: brak sprawdzenia, co jest pod tynkiem. Przewody elektryczne, rury wodne, kanały wentylacyjne wiercenie bez detektora kończy się przebiciem kabla lub wyciekiem z instalacji c.o. Detektor wielofunkcyjny kosztuje 60-150 PLN i pozwala uniknąć szkody rzędu kilku tysięcy złotych.

Kiedy wezwać fachowca? Gdy kamera waży powyżej 2 kg, gdy wysięgnik przekracza 30 cm, gdy elewacja ma więcej niż 20 cm ocieplenia, gdy ściana wykonana jest z betonu komórkowego klasy 1 (350 kg/m³) lub gdy nie masz doświadczenia z wiertarką udarową w murze. Fachowiec dysponuje kotwą chemiczną, wiertnicą diamentową do większych średnic i wiedzą o strefach zakotwienia samochód z tym sprzętem przyjeżdża na miejsce w ciągu jednego dnia roboczego.

Zapamiętaj trzy rzeczy: kotwa przelotowa przez styropian do muru, minimum 50 mm zakotwienia w ścianie nośnej, uszczelnienie przepustu masą elastyczną odporną na UV. Te trzy zasady rozwiązują 90% problemów, z którymi ludzie dzwonią po dwóch latach od samodzielnego montażu.
