Folia grzewcza pod panele: jak zamontować ją bez błędów

Niska podłoga, brak miejsca na tradycyjną wylewkę i rachunki za ogrzewanie, które od lat rosną szybciej niż inflacja. Tym problemom z powodzeniem odpowiada montaż folii grzewczej pod panele, czyli system o grubości zaledwie 0,3 mm, który można ułożyć w ciągu jednego dnia i który w eksploatacji potrafi być tańszy od gazu nawet o 40%. Warunek jest jeden: precyzyjne przestrzeganie technologii, bo błędy w izolacji termicznej albo połączeniach elektrycznych niweczą zalety nawet najlepszej folii na podczerwień.

• Czym jest folia grzewcza na podczerwień i jak pracuje
• Przygotowanie podłoża i izolacja termiczna pod folię grzewczą
• Montaż folii grzewczej pod panele krok po kroku
• Dobór mocy folii grzewczej i paneli podłogowych
• Folia grzewcza jako główne lub dodatkowe źródło ciepła
• Sterowanie temperaturą folii grzewczej pod panelami
• Najczęstsze błędy przy montażu folii grzewczej pod panele
• Koszty eksploatacji i dostępne dotacje na ogrzewanie folią
• Zastosowania dodatkowe folii grzewczej
• Kiedy folia grzewcza się sprawdzi, a kiedy lepiej szukać innej opcji

Czym jest folia grzewcza na podczerwień i jak pracuje

Folia grzewcza to cienki laminat z tworzywa PET, w którym zatopione są paski włókna grafitowego oraz miedziane szyny zasilające. Po podłączeniu do sieci 230 V prąd przepływa przez grafit, który dzięki oporowi elektrycznemu zamienia energię w ciepło. Kluczowa różnica wobec klasycznego ogrzewania podłogowego polega na specyfice emisji: folia wysyła fale podczerwone o długości 8-14 µm, ogrzewając bezpośrednio ciała i przedmioty w pomieszczeniu, zamiast rozgrzewać powietrze przy suficie.

Skuteczność tego mechanizmu rośnie, gdy temperatura w pomieszczeniu spada. Przy 20°C na termometrze odczuwalny komfort pojawia się już przy 21°C ustawionych na panelu, ponieważ ciało człowieka pochłania promieniowanie IR. To właśnie dlatego użytkownicy folii często ustawiają termostat o 1-2°C niżej niż przy tradycyjnych grzejnikach.

Przy wyborze folii pod panele obowiązuje zasada mocy 140 W/m². Wyższa moc 220 W/m² przeznaczona jest pod wylewkę betonową, gdzie akumulacja ciepła wymaga intensywniejszego grzania. Zastosowanie folii 220 W pod panelami grozi przegrzewaniem laminatu i utratą gwarancji producenta.

Przygotowanie podłoża i izolacja termiczna pod folię grzewczą

Podłoga przed montażem musi być sucha, równa i pozbawiona ostrych nierówności. Dopuszczalne odchylenie od poziomu wynosi 2 mm na długości 2 m, zgodnie z normą PN-EN 12825. Kurz, piasek czy drobne kamyczki działają jak papier ścierny pod naciskiem paneli i z czasem mogą uszkodzić delikatną folię.

Na tak przygotowane podłoże rozkłada się matę termoizolacyjną z pianki PE o grubości 5-6 mm lub płyty XPS klasy min. 300 kPa. Warstwa ta odbija promieniowanie w górę, ograniczając straty ciepła do podłoża. Bez izolacji od spodu nawet 30% energii ucieka w strop, co w praktyce oznacza wyższe rachunki i wydłużony czas nagrzewania.

Matę izolacyjną układaj folią aluminiową do góry. Aluminiowa powierzchnia odbija podczerwień z powrotem do pomieszczenia i jednocześnie ekranuje pole elektryczne, co potwierdzają certyfikaty TÜV.

Poszczególne pasy maty łączy się taśmą aluminiową, dbając o szczelność. Łączenia powinny tworzyć jednolitą taflę, bez mostków termicznych. Szczelina 2-3 mm między pasami wzdłuż ściany kompensuje rozszerzalność cieplną i ułatwia precyzyjne przycinanie folii grzewczej.

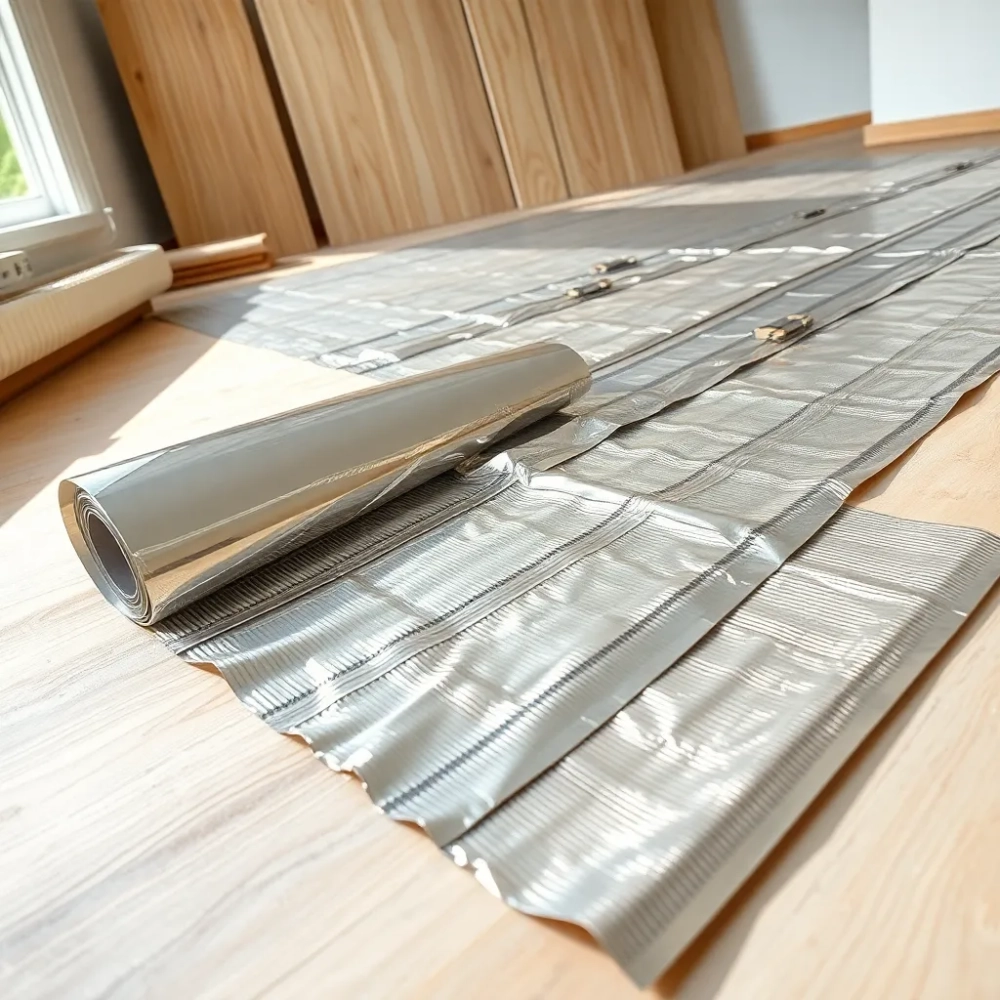

Montaż folii grzewczej pod panele krok po kroku

Sam montaż folii grzewczej pod panele zajmuje ekipie doświadczonej w tym fachu od 6 do 10 godzin na 40 m² powierzchni. Poniższa checklist pokazuje kolejność czynności, które gwarantują bezpieczeństwo i wydajność systemu.

• Rozplanowanie pasa folii z uwzględnieniem stref wolnych od ogrzewania pod meblami bez nóżek.
• Rozłożenie folii matową stroną do dołu, miedzianymi szynami do góry, w odstępach 1-2 cm od ścian.
• Przymocowanie do maty za pomocą taśmy klejącej odpornej na temperaturę do 80°C.
• Montaż zacisków krokodylkowych na nieprzeciętych szynach miedzianych, w odstępach co 25 cm.
• Połączenie pasów równoległe przewodem miedzianym linką 2,5 mm², zgodnie z kolorystyką L/N.
• Izolacja połączeń specjalną taśmą bitumiczną odporną na przebicie dielektryczne 4 kV.
• Wycięcie rowka w macie pod czujnik temperatury podłogi, 20 cm od ściany.
• Ułożenie folii paroizolacyjnej PE 0,2 mm na całej powierzchni z zakładką 15 cm.
• Próba szczelności miernikiem rezystancji izolacji przy napięciu 500 V DC (min. 0,5 MΩ).
• Montaż paneli podłogowych z podkładem korkowym 2 mm, bez folii paroizolacyjnej pod panelem.

Nie układaj folii pod meble bez nóżek o prześwicie poniżej 30 mm. Zamknięta przestrzeń uniemożliwia odprowadzanie ciepła, temperatura rośnie powyżej 50°C, a folia ulega degradacji termicznej.

Przycinanie folii wykonuje się wyłącznie w miejscach oznaczonych przez producenta, zwykle co 25 cm. Cięcie w innym miejscu przerywa obwód grafitowy i powoduje martwą strefę o szerokości kilkunastu centymetrów. Każde przecięcie od strony szyny miedzianej wymaga zaizolowania końcówek taśmą butylową.

Podłączenie elektryczne powinno wykonać uprawniony elektryk z uprawnieniami SEP do 1 kV. Obwód folii zabezpiecza wyłącznik nadprądowy 16 A oraz wyłącznik różnicowoprądowy 30 mA. Pomiar rezystancji izolacji pozwala wykryć ewentualne przebicia jeszcze przed ułożeniem paneli.

Dobór mocy folii grzewczej i paneli podłogowych

Moc folii 140 W/m² sprawdza się pod panelami o oporze cieplnym poniżej 0,15 m²K/W. Przy panelach o wyższym oporze, na przykład dębowych deskach warstwowych 14 mm, temperatura powierzchni spada, a czas nagrzewania wydłuża się o około 25%. W takim wypadku warto rozważyć folię o mocy 160 W/m², dostępną u wybranych producentów.

Temperatura powierzchni podłogi nie może przekraczać 29°C w pomieszczeniach mieszkalnych oraz 35°C w łazienkach. Te wartości wynikają z rozporządzenia w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2022 poz. 1225), i chronią zdrowie przy długotrwałym kontakcie stóp z ciepłą powierzchnią.

Pod panele drewniane lub winylowe o wysokim oporze cieplnym producenci rekomendują folię o obniżonej mocy. Silny opór panelu działa jak izolator, więc zbyt intensywne grzanie powoduje kumulację ciepła przy samej folii i przyspieszone starzenie laminatu. Dlatego tak ważne jest dopasowanie mocy folii do konkretnego materiału wykończeniowego.

Folia grzewcza jako główne lub dodatkowe źródło ciepła

Folia grzewcza jako główne ogrzewanie sprawdza się w budynkach o współczynniku zapotrzebowania na ciepło poniżej 70 kWh/m² rocznie. W takim domu przy temperaturze zewnętrznej -20°C folia pracuje na 80% swojej mocy, a temperatura podłogi utrzymuje się w granicach 26-28°C. W starszych, słabo ocieplonych budynkach o zapotrzebowaniu powyżej 110 kWh/m² folia nie nadąża z grzaniem w czasie siarczystych mrozów.

Czas nagrzewania podłogi od stanu zimnego do 25°C wynosi średnio 40-60 minut, w zależności od grubości paneli i jakości izolacji. To dłuższy czas niż w przypadku grzejnika konwekcyjnego, dlatego folia najlepiej sprawdza się w pomieszczeniach użytkowanych co najmniej 3-4 godziny bez przerwy. W sypialni ogrzewanej nocą warto zaprogramować termostat na 2 godziny przed planowaną pobudką.

W roli ogrzewania dodatkowego folia likwiduje nieestetyczne grzejniki pod oknami w salonach i kuchniach. Pojedynczy pokój można ogrzać bez ingerencji w instalację centralnego ogrzewania, a koszt materiału na 15 m² zamyka się w granicach 1800-2400 zł.

Sterowanie temperaturą folii grzewczej pod panelami

Termostat stanowi mózg całego systemu i decyduje o komforcie oraz wysokości rachunków. Na rynku dostępne są trzy podstawowe tryby pracy, różniące się miejscem pomiaru temperatury.

• Czujnik powietrza mierzy temperaturę w pomieszczeniu na wysokości 1,5 m. Sprawdza się przy stałym rozkładzie mebli, bo reaguje na warunki panujące wokół użytkownika.
• Czujnik folii kontroluje temperaturę samej folii, zapobiegając przegrzaniu powyżej 45°C. Chroni panel i folię, ale nie uwzględnia komfortu domowników.
• Tryb hybrydowy łączy oba czujniki. Czujnik powietrza utrzymuje zadaną temperaturę, a czujnik folii ogranicza moc przy zbyt intensywnym nagrzewaniu podłogi.

Tryb hybrydowy daje najlepsze efekty w praktyce. Z mojego doświadczenia wynika, że pozwala obniżyć średnią moc grzewczą o 15-20%, bo eliminuje momenty, w których folia grzeje ponad miarę po wykryciu niewielkiego spadku temperatury powietrza.

Nowoczesne termostaty z modułem Wi-Fi umożliwiają zdalną kontrolę przez aplikację mobilną, harmonogramy tygodniowe i strefowe sterowanie ogrzewaniem. W domu 120 m² z trzema strefami można ustawić 21°C w salonie, 19°C w sypialni i 23°C w łazience, z osobnym algorytmem dla każdej sekcji. Koszt takiego termostatu to 250-450 zł, a oszczędność na rachunkach sięga 12% rocznie.

Najczęstsze błędy przy montażu folii grzewczej pod panele

Brak szczelnej izolacji połączeń elektrycznych to pierwszy grzech instalatorów-amatorów. Zaciski krokodylkowe bez taśmy butylowej korodują w ciągu 2-3 lat, a utleniona miedź grzeje się bardziej niż folia, prowadząc do przepaleń i zadziałań różnicówki.

Drugi błąd to układanie folii pod meblami bez nóżek o prześwicie poniżej 30 mm. Ciepło nie ma ujścia, temperatura rośnie do 55-60°C, a w skrajnych przypadkach dochodzi do odbarwienia panelu i lokalnej degradacji grafitu. Pod szafą z nóżkami 50 mm temperatura folii nie przekracza 40°C, więc meble nie stanowią zagrożenia.

Trzecim częstym błędem jest cięcie folii poza wyznaczonymi liniami producenta. Nożyczki przesunięte o 5 mm od oznaczenia przerywają obwód grafitowy, a martwa strefa potrafi obejmować 30 cm pasa. Naprawa wymaga wymiany całego arkusza, bo lokalne łączenie przerwanego grafitu jest technicznie niewykonalne.

Czwarta pułapka to montaż folii bez próby rezystancji izolacji. Miernik 500 V DC wykrywa mikrootworki, które przy normalnym pomiarze omomierzem pozostają niezauważone. Zwarcie po ułożeniu paneli oznacza demontaż całej podłogi, więc pomiar prewencyjny chroni przed kosztownym remontem.

Piątym problemem jest brak dylatacji obwodowej. Folia nie może dotykać ścian ani stałych elementów. Szczelina 1-2 cm po obwodzie kompensuje rozszerzalność cieplną paneli i samej folii przy intensywnym grzaniu. Brak dylatacji prowadzi do wybrzuszeń podłogi w sezonie grzewczym.

Koszty eksploatacji i dostępne dotacje na ogrzewanie folią

Rachunek za prąd przy folii 140 W/m² na powierzchni 20 m² i średnim czasie pracy 6 godzin dziennie wynosi około 65-85 zł miesięcznie (przy cenie 1,10 zł/kWh). Dla porównania ogrzewanie gazowe takiego samego metrażu kosztuje 95-120 zł, a pompa ciepła 50-65 zł, wymaga jednak znacznie wyższej inwestycji początkowej.

Inwestycja w folię grzewczą pod panele można sfinansować z kilku źródeł. Program Czyste Powietrze oferuje do 37 000 zł dotacji na termomodernizację, w tym na ogrzewanie elektryczne spełniające warunki techniczne. Ulga termomodernizacyjna pozwala odliczyć od podatku PIT do 53 000 zł w ramach limitu na wszystkie przedsięwzięcia termomodernizacyjne w budynku mieszkalnym jednorodzinnym. Eko Raty to pożyczka na preferencyjnych warunkach z możliwością umorzenia części kapitału.

Zwrot z inwestycji w folię przy aktualnych cenach energii wynosi 4-6 lat, po czym użytkownik korzysta z najniższych rachunków przez kolejne 20-25 lat żywotności systemu. Folia nie wymaga corocznych przeglądów ani czyszczenia, a jedyną czynnością serwisową pozostaje okresowa kalibracja termostatu.

Zastosowania dodatkowe folii grzewczej

Biura i lokale usługowe coraz częściej rezygnują z tradycyjnych grzejników na rzecz folii grzewczej pod panelami podłogowymi. Mechanizm działania sprzyja komfortowi pracowników: promieniowanie IR ogrzewa ciało bezpośrednio, a strefowe sterowanie pozwala wyłączyć ogrzewanie w nieużywanych salach konferencyjnych. Jedno pomieszczenie o powierzchni 30 m² pobiera około 4,2 kW, co w godzinach szczytu biurowego przekłada się na koszt niecałych 8 zł dziennie.

Łazienki zyskują dzięki folii szybkie dogrzewanie podłogi po kąpieli. Temperatura 29-32°C suszy mokre stopy w ciągu 10 minut, ograniczając rozwój grzybów i pleśni. Konieczne jest jednak zastosowanie paneli wodoodpornych lub płytek ceramicznych klejonych do folii specjalnym klejem elastycznym.

Garderoby, pralnie i suszarnie to kolejne miejsca, gdzie wilgoć łączy się z potrzebą ciepła. Folia eliminuje problem zagrzybionych zakątków, a jej moc 140 W/m² wystarcza do utrzymania temperatury 18-20°C przy wilgotności do 70%. W domkach letniskowych folia działa jako ogrzewanie weekendowe, nagrzewając pomieszczenie w ciągu godziny od przyjazdu, bez konieczności utrzymywania stałej temperatury.

Przedszkola i żłobki wybierają folię ze względu na bezpieczeństwo i brak wystających elementów grzejnych. Dzieci bawiące się na podłodze mają ciepłą powierzchnię pod stopami, a ryzyko oparzenia jest minimalne dzięki ograniczeniu temperatury do 29°C.

Ogrzewanie folią sprawdza się też w kamperach i przyczepach kempingowych, gdzie liczy się każdy gram wagi i milimetr wysokości podłogi. Folia 0,3 mm zwiększa wysokość podłogi o ułamek milimetra, a pobór 2,5 kWh na 15 m² pozwala ogrzać przyczepę przez całą noc przy zasilaniu akumulatorowym z przetwornikiem sinusoidalnym.

Kiedy folia grzewcza się sprawdzi, a kiedy lepiej szukać innej opcji

Folia grzewcza pod panele to rozwiązanie dla inwestorów ceniących niską zabudowę, szybki montaż i możliwość demontażu bez skuwania wylewki. Sprawdza się w mieszkaniach z niskim sufitem, w domach pasywnych, w biurach i lokalach usługowych, a także w domkach letniskowych użytkowanych okresowo. W budynkach z tradycyjną wylewką o grubości powyżej 6 cm folia nie ma sensu, bo ciepło z wylewki akumulowane jest znacznie dłużej.

Wykluczeniem są pomieszczenia z pianką izolacyjną o grubości poniżej 3 cm pod posadzką. W takiej sytuacji folia oddaje zbyt dużo ciepła w dół, a rachunki rosną o 25-35%. Podobnie w budynkach o współczynniku zapotrzebowania na ciepło powyżej 110 kWh/m² rocznie folia powinna pełnić rolę wspomagającą, a nie główną.

Przed podjęciem decyzji warto zlecić audyt energetyczny, który wskaże, czy budynek kwalifikuje się do ogrzewania folią jako głównym źródłem ciepła. Audyt kosztuje 800-1500 zł, a pozwala uniknąć błędu inwestycyjnego wartego kilkunastu tysięcy złotych.

Źródła danych i normy

• Rozporządzenie Ministra Rozwoju i Technologii z dnia 15 kwietnia 2022 r. zmieniające rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2022 poz. 1225)
• Norma PN-EN 12825 dotycząca podłóg podniesionych i tolerancji równości podłoża
• Norma PN-EN 60335-2-96 Bezpieczeństwo urządzeń domowych grzejniki do ogrzewania pomieszczeń
• Norma PN-HD 60364 instalacje elektryczne niskiego napięcia
• Program Czyste Powietrze szczegóły na stronie czystepowietrze.gov.pl
• Ustawa o podatku dochodowym od osób fizycznych, art. 26h ulga termomodernizacyjna (isap.sejm.gov.pl)
