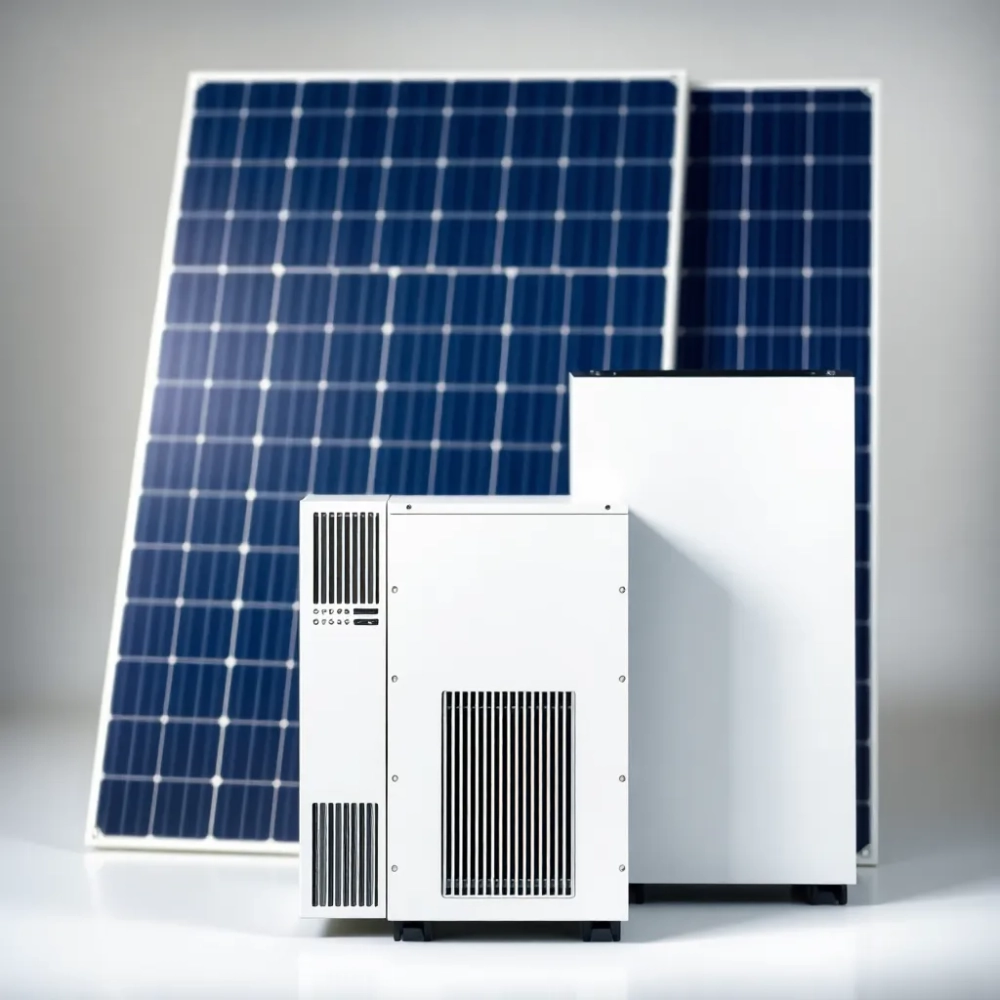

Moc falownika a moc paneli jak uniknąć kosztownego błędu w 2026?
Instalujesz panele o mocy 10 kWp i sięgasz po falownik o identycznej mocy 10 kW. Brzmi logicznie, a mimo to w większości polskich warunków to błąd, który kosztuje realne pieniądze. Zbyt mała moc inwertera obcina produkcję w słoneczne dni, zbyt duża podnosi koszt inwestycji bez proporcjonalnego zysku. Prawidłowy dobór mocy falownika do instalacji fotowoltaicznej wymaga zrozumienia kilku zjawisk fizycznych, które działają niezależnie od marketingu producentów.

- Współczynnik DC/AC klucz do doboru inwertera do fotowoltaiki
- Orientacja, NOCT i degradacja paneli, czyli co naprawdę obniża moc instalacji
- Konsekwencje złego doboru mocy falownika do paneli PV i realne straty w PLN
- Krok po kroku: jak dobrać falownik do instalacji 5, 10 czy 15 kWp
Współczynnik DC/AC klucz do doboru inwertera do fotowoltaiki
Stosunek mocy zainstalowanej paneli (DC) do mocy wyjściowej falownika (AC) określa współczynnik DC/AC. W polskich realiach jego optymalna wartość mieści się między 0,80 a 0,90, choć wielu instalatorów wciąż traktuje 1,00 jako punkt wyjścia. To pierwsze miejsce, gdzie rachunek ekonomiczny rozjeżdża się z intuicją.
Przewymiarowanie paneli względem inwertera o 10-15% wynika z prostej obserwacji: warunki STC (1000 W/m², 25°C ogniwa) zdarzają się w Polsce wyjątkowo rzadko. Typowy szczyt nasłonecznienia w centralnej części kraju oscyluje wokół 850-900 W/m², a temperatura ogniwa w lecie sięga 60-70°C, co obniża napięcie i prąd roboczy modułu. Falownik dobrany w proporcji 1:1 po prostu nie jest w stanie przetworzyć tej nadwyżki, mimo że panele mogłyby ją wygenerować.
Współczynnik DC/AC 0,85 oznacza, że na każdy 1 kW mocy falownika przypada 1,18 kWp mocy paneli. Taka proporcja pokrywa 92-95% rocznego uzysku identycznego jak przy doborze 1:1, jednocześnie obniżając koszt inwertera o kilkanaście procent.
Niższy współczynnik DC/AC, rzędu 0,75, stosuje się przy instalacjach zarośniętych zacienieniem lub położonych na dachach o wyraźnym odchyleniu od południa. W takich warunkach falownik rzadko osiąga moc znamionową, więc przewymiarowanie paneli nie generuje strat w uzysku. Wyższy współczynnik, zbliżony do 0,95, sprawdza się na dachach wschodnio-zachodnich i przy płaskim ułożeniu modułów, gdzie szczytowa produkcja jest naturalnie ograniczona.
Norma IEC 61724-1 definiuje warunki pomiaru uzysku instalacji PV, w tym sposób raportowania współczynnika wydajności. Definicja zawarta w standardzie pozwala porównywać instalacje niezależnie od ich lokalizacji, co ułatwia weryfikację obietnic instalatorów wobec rzeczywistych wyników z pierwszych miesięcy eksploatacji.
Orientacja, NOCT i degradacja paneli, czyli co naprawdę obniża moc instalacji
Trzy zjawiska fizyczne decydują o tym, jaką realną moc wygeneruje instalacja w ciągu roku. Żadne z nich nie wynika z jakości komponentów, wszystkie są częścią naturalnego środowiska pracy paneli.
STC, NOCT i warunki rzeczywiste w Polsce
Producent podaje moc modułu w warunkach STC: irradiancja 1000 W/m², temperatura ogniwa 25°C, widmo AM=1,5. To laboratoryjny punkt odniesienia, który w praktyce zdarza się w Polsce może 15% czasu pracy instalacji. Pozostałe 85% to warunki zbliżone do NOCT (Nominal Operating Cell Temperature): irradiancja 800 W/m², temperatura ogniwa 45°C, prędkość wiatru 1 m/s.
| Parametr | STC | NOCT | Typowy dzień w Polsce (lipiec) |
|---|---|---|---|
| Irradiancja [W/m²] | 1000 | 800 | 700-900 |
| Temperatura ogniwa [°C] | 25 | 45 | 55-70 |
| Realna moc modułu | 100% | ~85% | 78-88% |
Różnica między 100% a 85% mocy to nie wada paneli, lecz fizyka półprzewodników. Współczynnik temperaturowy mocy dla typowego modułu monokrystalicznego wynosi około -0,35%/°C. Przy temperaturze ogniwa 65°C moduł traci 14% mocy znamionowej, zanim jakikolwiek prąd popłynie do inwertera.
Degradacja modułów w cyklu życia
Każdy panel traci rocznie od 0,5% do 0,7% mocy w pierwszych dwóch dekadach eksploatacji. Po dziesięciu latach instalacja 10 kWp dysponuje realną mocą 9,18 kWp, po dwudziestu 8,4 kWp. Te liczby wynikają z danych NREL (National Renewable Energy Laboratory) gromadzonych na przestrzeni ponad czterdziestu lat badań degradasji modułów krystalicznych.
Degradacja wpływa bezpośrednio na dobór falownika. Inwerter zaprojektowany na moc szczytową 10 kW w dniu uruchomienia instalacji za dekadę będzie miał do dyspozycji jedynie 9,2 kW ze strony paneli. Dolna granica współczynnika DC/AC kompensuje tę utratę, utrzymując falownik w optymalnym zakresie pracy przez dłuższy czas.
Straty zależne od orientacji i nachylenia
| Orientacja | Kąt 0-15° | Kąt 30° | Kąt 45° | Kąt 60° |
|---|---|---|---|---|
| Południe (S) | -8% | 0% (referencyjnie) | -3% | -10% |
| Południowy wschód / południowy zachód (SE/SW) | -9% | -4% | -7% | -13% |
| Wschód / zachód (E/W) | -15% | -12% | -15% | -22% |
| Północ (N) | -30% | -35% | -42% | -55% |
Kąt 30° na południe to optimum dla polskiej szerokości geograficznej, zgodnie z danymi z bazy PVGIS (Photovoltaic Geographical Information System) dla lokalizacji Warszawa, Wrocław czy Kraków. Dach odchylony o 15° w dowolną stronę od tego ideału traci od 3% do 5% uzysku rocznego. Dach wschodni z kątem 60° traci ponad jedną piątą potencjalnej produkcji.
Orientacja wschodnio-zachodnia rozkłada produkcję na dwie koperty, poranną i popołudniową, co zmniejsza moc szczytową, ale zwiększa autokonsumpcję. Taka instalacja toleruje wyższy współczynnik DC/AC, nawet do 0,95, ponieważ falownik rzadko pracuje pełną mocą.
Konsekwencje złego doboru mocy falownika do paneli PV i realne straty w PLN
Błąd w doborze inwertera objawia się dopiero po kilkunastu miesiącach eksploatacji, gdy rachunki za prąd nie maleją tak, jak obiecywał projektant. Konsekwencje bywają rozłożone w czasie, ale policzalne.
Niedowymiarowanie falownika
Falownik o mocy niższej niż 80% mocy paneli zaczyna obcinać szczytową produkcję w słoneczne dni wiosny i lata. Clipowanie, czyli ograniczanie mocy wyjściowej do wartości znamionowej, pojawia się jako płaski fragment na wykresie produkcji. Dla instalacji 10 kWp z falownikiem 7 kW w pełnym słońcu:
- Stracona energia w maju-sierpniu: około 280-350 kWh rocznie
- Wartość utraconej energii przy cenie 1,15 zł/kWh (taryfa G11, 2025): 320-400 zł rocznie
- Skumulowana strata przez 25 lat: 8 000-10 000 zł
Drugą konsekwencją jest skrócona żywotność komponentów. Falownik pracujący na 95-100% mocy znamionowej przez wiele godzin dziennie szybciej zużywa kondensatory elektrolityczne i tranzystory IGBT. Producenci zwykle udzielają gwarancji 10 lat, ale realna żywotność urządzenia stale pracującego na granicy wydajności może spaść do 8-9 lat.
Przewymiarowanie falownika
Falownik o mocy znacząco wyższej niż panele (DC/AC poniżej 0,70) pracuje przez większość dnia w dolnym zakresie sprawności. Sprawność inwertera nie jest stała, krzywa sprawności pokazuje, że urządzenie osiąga maksimum w okolicach 30-70% obciążenia, spadając o 2-4% przy pracy na 10% mocy znamionowej.
| Współczynnik DC/AC | Sprawność roczna falownika | Strata energii vs optimum |
|---|---|---|
| 1,00 | 96,5% | 0% |
| 0,85 | 96,8% | +0,3% (zysk z clipowania) |
| 0,75 | 96,0% | -0,5% |
| 0,60 | 94,5% | -2,0% (ok. 180 zł/rok dla 10 kWp) |
Dodatkowym kosztem jest wyższa cena zakupu. Falownik 12 kW kosztuje o 2 000-3 500 zł więcej niż model 10 kW o porównywalnych parametrach. Przy przewymiarowaniu powyżej 0,70 DC/AC inwestycja zwraca się wolniej, co obniża ROI całego przedsięwzięcia.
Top 5 błędów inwestorów
1. Dobór 1:1 bez analizy warunków. Ignorowanie NOCT i temperatury pracy prowadzi do obcinania produkcji w 30-50 dni w roku.
2. Brak analizy zacienienia. Komin, antena, wyższe drzewo po stronie południowej potrafią zredukować uzysk o 20% bez zauważalnego wpływu na moc szczytową.
3. Ignorowanie degradacji. Projektowanie pod 100% mocy początkowej zamiast 91% mocy po dekadzie.
4. Zły typ inwertera do warunków. Mikroinwertery przy zacienieniu, falownik stringowy na dachu o wielu połaciach.
5. Pominięcie planowanej rozbudowy. Dobranie falownika pod obecną moc paneli, bez rezerwy na dodatkowe 2-3 kWp za dwa lata.
Krok po kroku: jak dobrać falownik do instalacji 5, 10 czy 15 kWp
Algorytm doboru mocy falownika do instalacji fotowoltaicznej składa się z pięciu kroków, z których każdy redukuje dostępną moc szczytową o konkretny procent. Pomijanie któregokolwiek to prosta droga do strat, o których inwestor dowiaduje się zbyt późno.
Krok 1: Moc modułów w warunkach STC
Sumujesz moc znamionową wszystkich paneli z karty katalogowej. Instalacja 25 paneli po 410 Wp daje 10,25 kWp. To punkt wyjścia, nie wartość docelowa.
Krok 2: Korekta na lokalizację i kąt
Z bazy PVGIS pobierasz dane nasłonecznienia dla swojej miejscowości. Południowa Polska (Kraków, Rzeszów) ma około 1600 godzin słonecznych ekwiwalentu, północna (Gdańsk, Szczecin) około 1450. Różnica 10% przekłada się bezpośrednio na produkcję, ale nie na dobór falownika, ten etap służy raczej weryfikacji opłacalności.
Krok 3: Korekta na NOCT i degradację
Mnożysz moc znamionową przez współczynnik 0,88 (NOCT kontra STC), a następnie przez 0,97 (przyjęta degradacja po pierwszym roku). Dla instalacji 10,25 kWp wynik to 8,75 kW. To realistyczna moc, jaką falownik zobaczy przez większość roku.
Krok 4: Dobór współczynnika DC/AC
Optymalny współczynnik waha się od 0,80 (dach z zacienieniem, orientacja daleka od S) do 0,95 (dach płaski, układ wschód-zachód). Dla standardowej instalacji domowej na południe wybierasz 0,85. Wymagana moc falownika: 8,75 / 0,85 = 10,3 kW. Zaokrąglasz w dół do 10 kW, bo lepiej minimalnie obciąć jeden dzień w roku niż przepłacać za urządzenie, które przez 11 miesięcy pracuje na 60% obciążenia.
Krok 5: Weryfikacja planowanej rozbudowy
Jeśli w ciągu 2-3 lat planujesz dołożyć panele, zostawiasz 15-20% zapasu mocy DC po stronie inwertera. Falownik 10 kW obsłuży przyszłą instalację 12 kWp, ale już nie 14 kWp. Tę decyzję warto podjąć teraz, bo wymiana inwertera po trzech latach to czysty koszt.
Trzy scenariusze liczbowe
| Scenariusz | Moc paneli (STC) | Wymagana moc falownika | Modelowy falownik | Przybliżony koszt (PLN) |
|---|---|---|---|---|
| Mały dach | 5,1 kWp | 4,4 kW | 5 kW | 3 800-4 500 |
| Typowy dom | 10,2 kWp | 8,7 kW | 10 kW | 5 200-6 800 |
| Dwa stringi / rozbudowa | 15,3 kWp | 13,0 kW | 15 kW | 7 500-9 500 |
Koszt falownika stanowi około 12-18% wartości całej instalacji PV. Oszczędność 1 500 zł na tańszym inwerterze oznacza realną utratę 8 000-10 000 zł w cyklu życia systemu. ROI prawidłowego doboru zwraca się z nawiązką w ciągu 18-24 miesięcy od uruchomienia instalacji.
Checklista projektanta PV (8 punktów)
- Lokalizacja i strefa nasłonecznienia (PVGIS)
- Nachylenie i orientacja dachu (dokładność ±5°)
- Analiza zacienienia w ciągu roku (najgorszy miesiąc: grudzień)
- Wartość NOCT dla wybranych modułów
- Krzywa degradacji producenta (karta katalogowa)
- Współczynnik DC/AC w przedziale 0,80-0,95
- Typ inwertera (stringowy, mikro, hybrydowy) zależnie od dachu
- Długość gwarancji i warunki serwisowe
Kiedy oddać sprawę specjaliście? Gdy dach ma skomplikowaną geometrię, gdy planujesz magazyn energii, gdy instalacja jest większa niż 15 kWp albo gdy obręb budynku podlega ochronie konserwatorskiej. W takich przypadkach algorytm doboru to dopiero punkt wyjścia, dalej zaczyna się projekt wykonawczy.
Kalkulator PV dostępny w bazie PVGIS pozwala zweryfikować obietnice instalatora w jeden kwadrans. Wystarczy wpisać współrzędne działki, kąt nachylenia i orientację, by uzyskać szacunkowy uzysk roczny dla wybranej mocy zainstalowanej. Porównanie tej wartości z pierwszym rokiem realnej pracy instalacji to najlepsza metoda weryfikacji poprawności doboru.
Poprawnie dobrana moc falownika do instalacji PV oznacza wyższą produkcję w pochmurne dni, brak strat clipowania w szczycie lata i stabilną pracę przez cały okres gwarancji. Inwestor zyskuje przewidywalność uzysku, szybszy zwrot nakładów i spokój na dekadę eksploatacji.
Źródła danych: NREL (National Renewable Energy Laboratory) raporty degradasji modułów krystalicznych 2023; baza PVGIS Joint Research Centre, Komisja Europejska; norma IEC 61724-1; dane katalogowe producentów modułów; norma PN-EN 50549-1 (wymagania dla instalacji przyłączonych do sieci niskiego napięcia).
