Minimalny spadek posadzki w garażu podziemnym

Spadek posadzki garażowej do wpustu

Spadek posadzki w garażu podziemnym to nie kwestia widzimisię projektanta, lecz konkretna odpowiedź na pytanie: dokąd trafi woda z roztopionego śniegu, deszczu wnoszonego na oponach oraz płynów eksploatacyjnych z samochodów. Bez odpowiedniego nachylenia powierzchni woda stoi w każdym zagłębieniu, wnika w styk podłogi ze ścianą, a zamarzając rozsadza posadzkę od środka. Każdy milimetr spadku pracuje więc na trwałość całej konstrukcji przez następne dwie, trzy dekady eksploatacji.

• Spadek posadzki garażowej do wpustu
• Wymagania dotyczące spadków i progów
• Jak kontrolować spadki podczas odbioru garażu
• Najczęstsze błędy wykonawców w realizacji spadków
• Checklista odbioru garażu podziemnego pod kątem spadków
• Konserwacja spadków i odwodnienia w eksploatacji
• FAQ

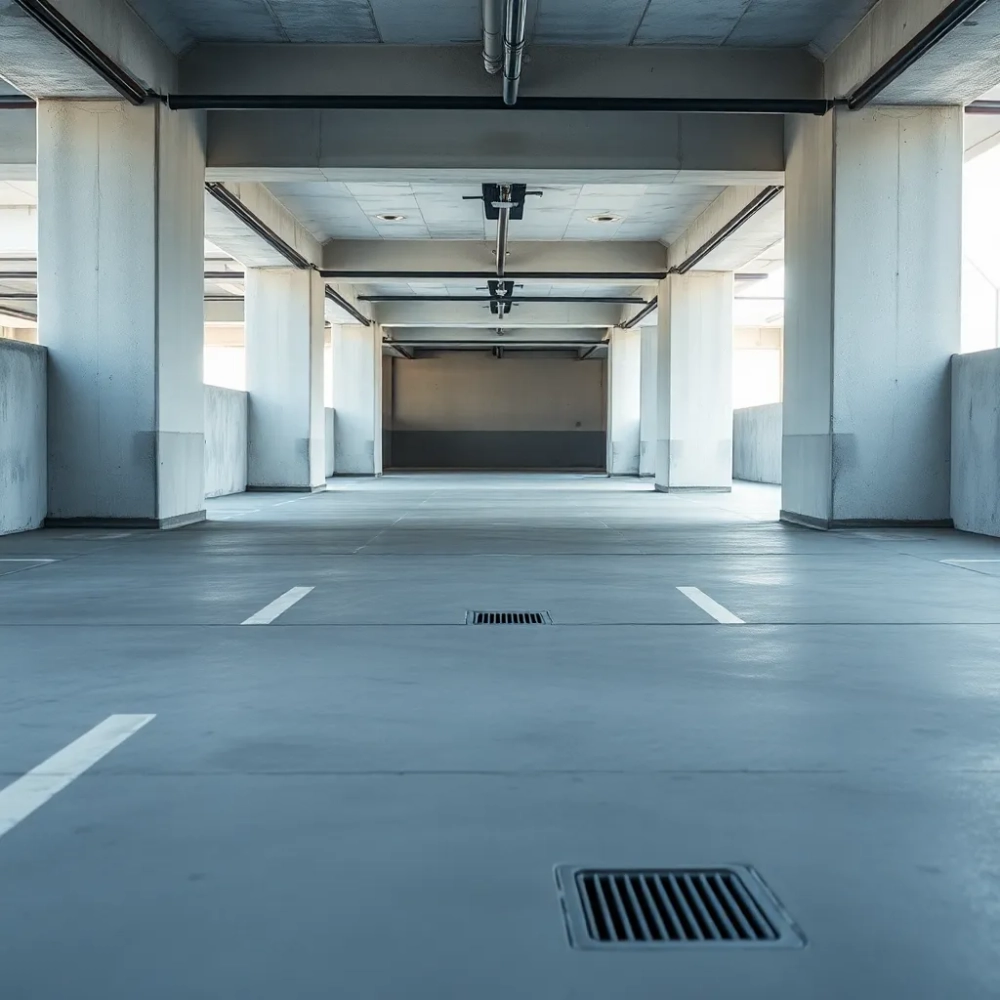

W garażach podziemnych stosuje się dwa podstawowe warianty odprowadzania wody. Pierwszy to spadek jednostronny lub dwustronny w kierunku wpustów podłogowych, rozmieszczonych w osi jezdni co około 20-25 metrów. Drugi wariant to spadek kopertowy (czterostronny) tworzący w najniższym punkcie zagłębienie z wpustem, co pozwala odprowadzić wodę z większej powierzchni bez ryzyka zastojów. Oba rozwiązania spełniają tę samą funkcję, lecz różnią się kosztem wykonania i wymaganiami wobec szalunków oraz zbrojenia.

Minimalny spadek posadzki w garażu podziemnym wynosi 1,5% do 2,5% w kierunku wpustu, co oznacza 15-25 mm różnicy wysokości na każdy metr bieżący posadzki. Przyjęcie wartości poniżej 1,5% grozi zbyt wolnym odpływem wody, która zdąży wsiąknąć w dylatacje i mikropęknięcia, zanim dotrze do odpływu. Z kolei spadek powyżej 3% utrudnia manewrowanie pojazdem, powoduje nierównomierne obciążenie opon i przyspiesza zużycie zawieszenia.

W praktyce projektowej wybór wartości spadku zależy od kilku czynników jednocześnie. Chropowatość wykończenia posadzki (klasy R10-R13 wg PN-EN 13036-4) ma znaczenie, bo bardziej szorstka powierzchnia spowalnia spływ wody i wymaga nieco większego nachylenia. Istotna jest też długość drogi, jaką woda musi pokonać do najbliższego wpustu. Przy rozstawie wpustów co 6 metrów spadek 2% zapewnia sprawne odprowadzenie, przy 10 metrach warto podnieść do 2,5%.

Wymagania dotyczące spadków i progów

Polskie przepisy budowlane nie pozostawiają pola do dowolności w kwestii spadków. Rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, wskazuje, że posadzka w garażu wielostanowiskowym musi mieć spadek umożliwiający odpływ wody do wpustów kanalizacyjnych. Dodatkowo przepis mówi o progu co najmniej 30 mm przy drzwiach i bramach, który zabezpiecza przed zalewaniem garażu wodą z zewnątrz w czasie ulewy.

Próg 30 mm to wartość graniczna pomiędzy ochroną przed wodą a dostępnością dla osób z niepełnosprawnościami. Zbyt wysoki próg uniemożliwia samodzielny wjazd wózkiem inwalidzkim, zbyt niski nie zatrzymuje wody napierającej podczas intensywnego opadu. Rozwiązaniem kompromisowym jest próg 20 mm z jednoczesnym montażem kratki odpływowej bezpośrednio przy bramie, co pozwala obniżyć próg bez utraty funkcji ochronnej.

Wysokość progu mierzy się od poziomu posadzki do najwyższego punktu elementu progowego. W garażach z ruchem pojazdów osobowych próg 30 mm sprawdza się bez zastrzeżeń, lecz w obiektach obsługujących busy lub samochody dostawcze warto rozważyć 40-50 mm, bo dłuższy rozstaw osi powoduje bardziej dynamiczne wjazdy, podczas których niższy próg mógłby zostać uszkodzony. Każdy przypadek powyżej 50 mm wymaga już sygnalizacji przeszkody oznakowaniem poziomym.

Kwestia dostępności wraca w kontekście drzwi ewakuacyjnych i przejść dla pieszych w garażu. Próg wyższy niż 20 mm przy drzwiach przeciwpożarowych wymaga montażu pochylni lub obniżenia progu z zachowaniem odwodnienia liniowego. W praktyce najczęściej stosuje się odwodnienie liniowe szerokości 100 mm bezpośrednio przed drzwiami, co kompensuje brak progu i utrzymuje ciągłość odprowadzania wody.

Jak kontrolować spadki podczas odbioru garażu

Odbiór garażu podziemnego to moment, w którym błędy projektowe i wykonawcze wychodzą na jaw, ale też ostatnia szansa na ich naprawę na koszt wykonawcy. Kontrola spadków wymaga prostych narzędzi: niwelatora optycznego, poziomicy dwumetrowej oraz miarki. Nie potrzeba laboratorium, lecz systematyczności w sprawdzaniu punktów charakterystycznych posadzki.

Pierwszy punkt kontrolny to rzędna posadzki przy każdym wpustie podłogowym. Wpust powinien znajdować się w najniższym punkcie zlewni, a jego kratka na poziomie 5-10 mm poniżej otaczającej posadzki, by woda mogła spłynąć do odpływu bez pokonywania progu. Jeśli kratka wystaje ponad posadzkę, woda zbiera się wokół niej i odpływa wolniej niż powinna. Taki detal decyduje o tym, czy garaż będzie suchy po pierwszej zimie.

• Sprawdź rzędne posadzki przy każdym wpustie w odległości 0,5 m od kratki w czterech kierunkach.
• Zmierz spadek w osi jezdni pomiędzy sąsiednimi wpustami niwelatorem.
• Skontroluj szczelność połączenia kratki wpustu z posadzką, szukając ubytków żywicy lub zaprawy.
• Przetestuj odpływ, wlewając 10 litrów wody przy bramie i obserwując, czy spływa do najbliższego wpustu w ciągu 60 sekund.
• Sprawdź progi przy bramach i drzwiach ewakuacyjnych pod kątem zgodności z dokumentacją.

Drugi punkt kontrolny to spadek wzdłuż osi jezdni pomiędzy wpustami. Wartość 2% oznacza różnicę 4 cm na dystansie 2 metrów. Bez niwelatora można użyć poziomicy dwumetrowej ustawionej wzdłuż kierunku spadku, lecz wynik będzie przybliżony. Przy profesjonalnym odbiorze inwestor zleca geodezyjną inwentaryzację powykonawczą, która dokumentuje rzeczywiste spadki z dokładnością do 1 mm. Taki dokument staje się podstawą ewentualnych roszczeń reklamacyjnych.

Trzeci punkt dotyczy dylatacji, bo brak dylatacji lub ich niewłaściwe wykonanie niweluje skuteczność nawet najlepiej wykonanych spadków. Woda wnikająca w nieuszczelnioną szczelinę dylatacyjną penetruje podłoże, a cykle zamarzania i rozmarzania poszerzają szczelinę z każdym sezonem. Po dwóch, trzech latach taki garaż wygląda, jakby posadzka pękła sama z siebie, choć prawdziwa przyczyna leży w braku kontroli jakości dylatacji na etapie odbioru.

Czwarty punkt to test wodny, najprostsza i najbardziej miarodajna metoda weryfikacji odwodnienia. Polewanie posadzki wodą z węża przy bramie wjazdowej i obserwacja, czy woda spływa w kierunku wpustów bez pozostawiania kałuż, daje odpowiedź na pytanie, którego nie da się uzyskać z samej dokumentacji. Praktyka pokazuje, że garaże odbierane bez testu wodnego generują trzykrotnie więcej reklamacji w pierwszym roku użytkowania niż garaże, w których test został przeprowadzony.

Piąty punkt kontrolny dotyczy progów. Pomiar wysokości progu wykonuje się miarą zwijaną w trzech miejscach na szerokości bramy, bo progi rzadko są idealnie równe. Wartość niższa niż 30 mm przy bramie garażowej to podstawa do natychmiastowej reklamacji, bo oznacza niezgodność z przepisami i brak ochrony przed wodą napływową. Z kolei próg wyższy niż 50 mm wymaga weryfikacji, czy nie tworzy bariery architektonicznej dla osób z niepełnosprawnościami, szczególnie gdy z garażu prowadzą drogi ewakuacyjne.

Wybór typu posadzki wpływa na spadki w sposób pośredni, ale istotny. Posadzki żywiczne wymagają precyzyjnego podłoża, bo każda nierówność przenosi się na powierzchnię i tworzy zastoiny wody. Beton utwardzany daje większą tolerancję, lecz przy większych spadkach powyżej 3% trudno uzyskać jednorodną fakturę antypoślizgową. Płyty ceramiczne najlepiej sprawdzają się w garażach z intensywnym ruchem pojazdów ciężarowych, gdzie obciążenie punktowe niszczy powłoki żywiczne.

Kiedy nie stosować posadzki żywicznej w garażu podziemnym? Gdy podłoże nie zostało odpowiednio przygotowane i ma wilgotność powyżej 4% wagowo (pomiar CM), bo pęcherze gazowe oderwą powłokę od podłoża w ciągu pierwszego roku. Gdy nie ma możliwości zapewnienia temperatury podłoża powyżej 12°C podczas aplikacji, bo żywica nie zwiąże prawidłowo. Gdy inwestor oczekuje napraw punktowych w przyszłości, bo żywica tworzy monolit trudny do miejscowej naprawy bez widocznych śladów.

Kiedy nie stosować betonu utwardzanego? Gdy garaż obsługuje pojazdy z łańcuchami lub gąsienicami, bo metal rysuje powierzchnię. Gdy w garażu składowane są agresywne chemikalia (kwasy, rozpuszczalniki), bo beton nie ma odporności chemicznej bez dodatkowej impregnacji. Gdy inwestor wymaga absolutnie szczelnej, bezspoinowej powierzchni, bo beton zawsze mikropęka, a impregnaty wymagają odnawiania co 3-5 lat.

Najczęstsze błędy wykonawców w realizacji spadków

Pierwszy błąd to wykonanie spadku kopertowego bez weryfikacji rzędnych wpustów. Wykonawca zakłada najniższy punkt w geometrycznym środku zlewni, lecz jeśli wpust zamontowano 20 cm w bok od tego punktu, woda zbiera się przy kratce zamiast do niej spływać. Korekta po wykonaniu posadzki wymaga kucia, ponownego wyprofilowania spadku i odtworzenia powłoki, co kosztuje 80-150 PLN/m².

Drugi błąd to spadek realizowany wyłącznie w warstwie wyrównawczej, bez korekty rzędnych płyty konstrukcyjnej. Jeśli strop ma nierówności 3-4 cm, wykonawca niweluje je grubą warstwą jastrychu, w którym ukrywa spadek. Taki strop wygląda poprawnie w dokumentacji, lecz woda penetrująca mikropęknięcia w jastrychu nie ma już drogi do wpustu, bo spadek w płycie nośnej wynosi zero.

Trzeci błąd to brak dylatacji obwodowych przy ścianach i słupach. Beton pracuje termicznie przez cały rok, kurcząc się zimą i rozszerzając latem. Bez dylatacji obwodowej naprężenia przenoszą się na posadzkę i generują rysy biegnące od krawędzi do wnętrza pola. Woda wnikająca w te rysy trafia pod posadzkę i wypłukuje podbudowę, tworząc po roku pustki, które widać jako ugięcia posadzki pod kołami.

Czwarty błąd to montaż wpustów podłogowych przed wykonaniem spadków i próba dopasowania rzędnych kratki do gotowej posadzki. Efektem jest kratka wystająca ponad powierzchnię lub zagłębiona zbyt nisko. W pierwszym przypadku kratka zaczepia o płozy samochodów, w drugim woda nie spływa efektywnie. Poprawna kolejność to: wyznaczenie rzędnych wpustów, montaż korpusu wpustu, wykonanie spadku, montaż kratki na docelowej wysokości.

Piąty błąd to brak testu wodnego przed oddaniem garażu. Wykonawca zakłada, że spadki wykonane zgodnie z projektem muszą działać. Praktyka pokazuje, że nawet drobne odchylenia montażowe (5-10 mm) potrafią stworzyć zastoiny wody w newralgicznych punktach. Test wodny z 50 litrami wody wlanymi przy bramie i obserwacja czasu spływania zajmuje 30 minut, a potrafi zaoszczędzić miesiące reklamacji.

Checklista odbioru garażu podziemnego pod kątem spadków

1. Rzędne posadzki przy każdym wpustie potwierdzone pomiarem geodezyjnym.
2. Spadek wzdłuż osi jezdni pomiędzy sąsiednimi wpustami mieszczący się w zakresie 1,5-2,5%.
3. Brak lokalnych przeciwspadków stwierdzony w teście wodnym.
4. Kratki wpustów na poziomie 5-10 mm poniżej posadzki, stabilnie osadzone.
5. Progi przy bramach co najmniej 30 mm wysokości, przy drzwiach ewakuacyjnych maksymalnie 20 mm.
6. Dylatacje obwodowe, przeciwskurczowe i strefowe wykonane zgodnie z projektem, uszczelnione trwale elastycznym materiałem.
7. Antypoślizgowość posadzki potwierdzona pomiarem oporu poślizgu wg PN-EN 13036-4 (klasa R10-R11 dla ruchu pieszego, R11-R12 dla stanowisk postojowych).
8. Szczelność połączeń posadzki ze ścianami i słupami, brak rys i ubytków na stykach.
9. Oznakowanie stref ruchu pieszego i stanowisk postojowych wykonane farbą odporną na ścieranie.
10. Dokumentacja powykonawcza z inwentaryzacją geodezyjną spadków i atestami materiałowymi.

Konserwacja spadków i odwodnienia w eksploatacji

Spadki posadzki nie są elementem, który wykonuje się raz i zapomina. Wpusty podłogowe wymagają czyszczenia co najmniej dwa razy w roku, najlepiej przed sezonem zimowym i po jego zakończeniu. Piasek, liście i sól drogowa osadzają się w koszach osadczych i ograniczają przepustowość. Zaniedbanie tej czynności prowadzi do cofania się wody przy każdym intensywniejszym opadzie, co w konsekwencji niszczy posadzkę w strefie przed wpustem.

Uszczelnienia dylatacji wymagają kontroli co 2-3 lata. Materiały trwale elastyczne (np. kity poliuretanowe) starzeją się pod wpływem UV i cykli termicznych, tracąc przyczepność do krawędzi betonu. Wymiana uszczelnienia to koszt 40-80 PLN/mb dylatacji, lecz wykonana na czas zapobiega kosztownym naprawom posadzki oscylującym w granicach 300-600 PLN/m².

Posadzki żywiczne w garażach podziemnych tracą właściwości antypoślizgowe po 5-7 latach intensywnej eksploatacji, gdy warstwa wierzchnia ulegnie wyślizganiu. Rozwiązaniem jest renowacja polegająca na nałożeniu nowej warstwy lakieru z wypełniaczem antypoślizgowym, co kosztuje około 80-120 PLN/m² i przywraca pierwotne parametry R. Bez tej interwencji posadzka staje się śliska, szczególnie w strefach skrętu kół, i stwarza ryzyko poślizgnięcia pieszych.

FAQ

Czy spadek 1% wystarczy w garażu podziemnym?

Nie. Spadek 1% (10 mm na metr) zapewnia odpływ wody czystej, lecz w garażu woda niesie piasek, sól i drobne zanieczyszczenia, które spowalniają przepływ. W praktyce spadek poniżej 1,5% prowadzi do powstawania zastoin w strefach o większym zabrudzeniu.

Jak często kontrolować stan spadków?

Kontrolę wizualną warto przeprowadzać po każdej zimie i po intensywnych opadach. Pomiar geodezyjny zaleca się co 5 lat, szczególnie w garażach z posadzkami żywicznymi, które mogą ulec lokalnym odkształceniom pod wpływem obciążeń punktowych.

Czy można poprawić spadek bez kucia całej posadzki?

Tak, pod warunkiem że różnica nie przekracza 10 mm. Stosuje się wówczas cienkowarstwowe zaprawy samopoziomujące z dodatkiem spadku, aplikowane punktowo po ustaleniu nowych rzędnych wpustów. Przy większych korektach konieczna jest wymiana całej warstwy wykończeniowej.

Co zrobić, gdy garaż ma spadki, ale woda i tak stoi?

Prawdopodobną przyczyną jest zator w instalacji kanalizacyjnej poniżej wpustu lub zbyt mała średnica odpływu. Należy wezwać serwis kanalizacyjny z inspekcją CCTV, który zlokalizuje miejsce zatoru i udrożni rurę bez kucia posadzki.

Źródła: PN-EN 13318:2002 (Podkłady podłogowe. Terminologia), PN-EN 13036-4:2004 (Drogi lotnicze. Metody badań. Część 4: Metoda pomiaru oporu poślizgowego powierzchni), PN-B 20132:2005 (Posadzki z wykładzin i płytek. Wymagania i badania), Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.), instrukcje ITB dotyczące posadzek przemysłowych oraz dane producentów żywic i systemów posadzkowych dostępne w dokumentacji technicznej systemów podłogowych.
