Mata grzewcza pod panele: położysz ją sam w jeden weekend

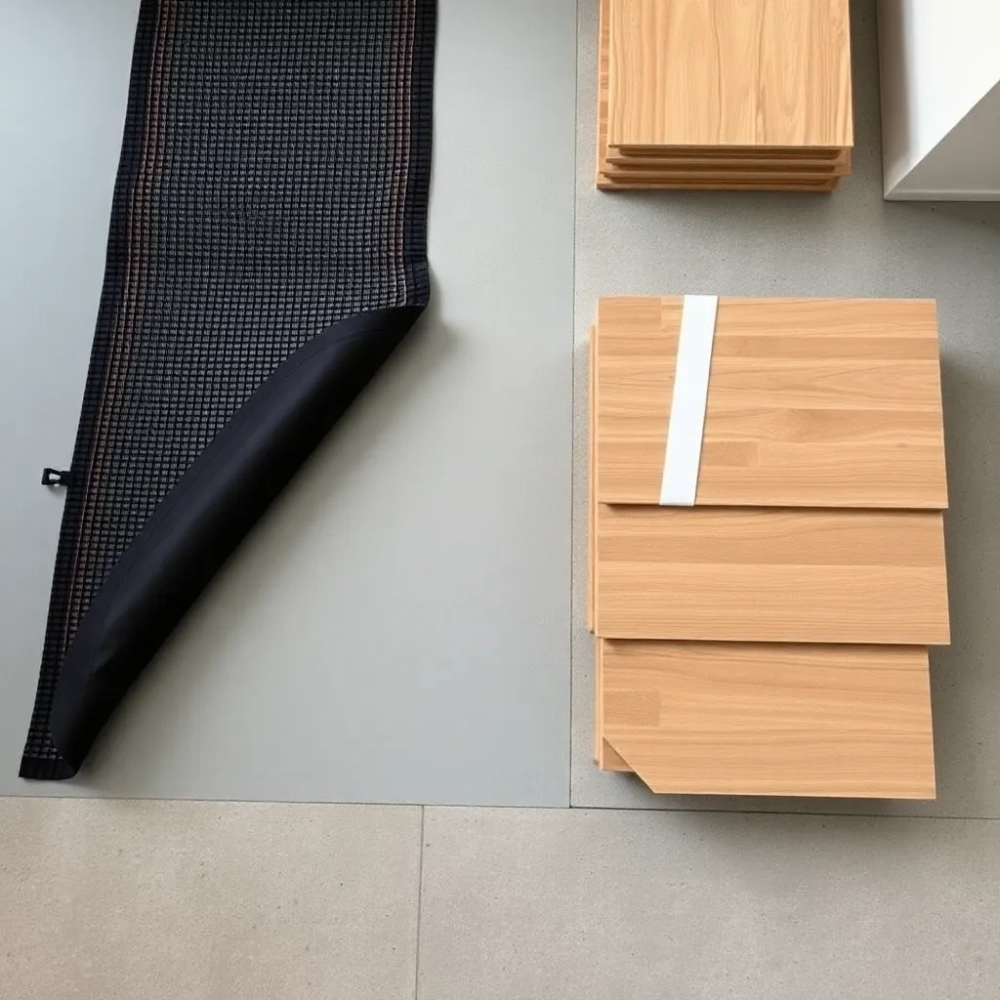

Mata grzewcza pod panele jak położyć: kompletna instrukcja montażu

Mata grzewcza pod panele jak położyć, żeby działała bezawaryjnie przez 20 lat? Klucz tkwi w trzech elementach: suchym i równym podłożu, prawidłowym rozłożeniu siatki z kablem oraz właściwym podłączeniu termostatu. Poniższy przewodnik prowadzi przez cały proces od wyboru komponentów po pierwsze uruchomienie, z konkretnymi liczbami, normami i opisem mechanizmów fizycznych stojących za każdym krokiem.

• Mata grzewcza pod panele jak położyć: kompletna instrukcja montażu
• Narzędzia i materiały potrzebne do montażu maty
• Przygotowanie podłoża i pomiar rezystancji maty
• Rozwijanie maty i układanie czujnika podłogowego
• Podłączenie termostatu i pomiary kontrolne
• Układanie paneli laminowanych na macie grzewczej
• Najczęstsze błędy przy instalacji maty pod panele
• Porównanie: mata grzewcza vs folia na podczerwień vs kabel w wylewce
• Koszty materiałów i eksploatacji
• Checklisty przed i po montażu
• Najczęściej zadawane pytania

Czym jest mata grzewcza pod panele i dlaczego działa inaczej niż mata pod płytki

Mata grzewcza pod panele, oznaczana najczęściej symbolem MAL-160, to siatka z włókna szklanego, w którą wpleciony jest kabel dwużyłowy o mocy 160 W/m². Grubość całego układu wynosi zaledwie 3,5 mm, dzięki czemu po ułożeniu podłoga praktycznie nie zmienia poziomu. Szerokości rolek obejmują zazwyczaj 50 cm, a długości od 1 do 24 m, co pozwala dobrać matę do pomieszczeń o powierzchni od 0,5 do 12 m².

Główna różnica wobec maty pod płytki tkwi w mocy i typie kabla. Maty pod płytki osiągają 180-200 W/m², mata pod panele laminowane utrzymuje się na 160 W/m². Mniejsza moc chroni panele przed przegrzaniem, a kabel dwużyłowy emituje jedynie pole magnetyczne o natężeniu pomijalnym dla użytkownika. Grubość 3,5 mm eliminuje konieczność podnoszenia progów i wylewania nowej wylewki.

Mechanizm działania opiera się na efekcie cieplnym przepływu prądu. Kabel z żyłą wielodrutową i izolacją teflonową rozgrzewa się do temperatury 27-28°C na powierzchni podłogi, oddając ciepło przez promieniowanie i konwekcję naturalną do panelu laminowanego. Ten z kolei, dzięki współczynnikowi λ ≤ 0,15 W/mK, przekazuje energię do pomieszczenia w tempie 15-20 minut od włączenia.

Narzędzia i materiały potrzebne do montażu maty

Zanim rozwiniesz rolkę, przygotuj wszystkie komponenty, żeby nie przerywać pracy w środku montażu. Mata grzewcza pod panele wymaga suchego podłoża, dlatego lista materiałów uwzględnia zarówno warstwę izolacyjną, jak i elementy sterujące.

• Mata grzewcza o mocy 160 W/m² z siatką z włókna szklanego, dobrana do powierzchni pomieszczenia minus 10% (strefa wolna od mebli bez nóżek).
• Termostat z czujnikiem podłogowym (NTC 10 kΩ), montowany w ścianie na wysokości 80-120 cm.
• Podkład izolacyjny XPS o grubości 3-6 mm, λ ≤ 0,035 W/mK, lub folia refleksyjna z pianką PE.
• Folia paroizolacyjna o grubości 0,2 mm, łączona taśmą aluminiową.
• Peszel ochronny (rurka karbowana) ⌀16 mm, zakończona korkiem, długości ok. 1,5 m.
• Taśma samoprzylepna do mocowania maty i peszlu.
• Miernik rezystancji izolacji (megaomomierz) oraz miernik uniwersalny.
• Nożyk z wymiennym ostrzem, pistolet do silikonu, rękawiczki antystatyczne.

Izolacja termiczna pod matą pełni podwójną rolę: odbija promieniowanie cieplne w górę (efekt lustra cieplnego) i tłumi straty energii w kierunku wylewki. Mata grzewcza pod panele ułożona bez podkładu XPS traci bowiem 20-30% ciepła na ogrzewanie stropu poniżej, co windzie koszty eksploatacji o kilkanaście złotych miesięcznie.

Przygotowanie podłoża i pomiar rezystancji maty

Podłoże musi być suche, równe i wolne od pęknięć. Wylewka cementowa wymaga sezonowania minimum 28 dni, a jej wilgotność resztkowa nie powinna przekraczać 2% (mierzona metodą CM lub suszarkowo-wagową). Nierówności powyżej 2 mm na metrze bieżącym wymagają szlifowania lub wylania cienkowarstwowej masy samopoziomującej.

Przed rozwinięciem maty wykonaj pierwszy pomiar rezystancji. Miernik uniwersalny ustaw na zakres omomierza 200 Ω i zmierz rezystancję między żyłami kabla (wartość typowa: 30-200 Ω w zależności od długości). Następnie megaomomierzem przy napięciu 500 V DC sprawdź rezystancję izolacji między żyłą a ekranem ochronnym, która powinna wynosić ≥ 10 MΩ. Obie wartości wpisz do karty gwarancyjnej, bo brak tego zapisu unieważnia rękojmię.

Pomiar rezystancji to absolutne minimum bezpieczeństwa. Producent odmówi naprawy gwarancyjnej, jeśli w karcie brakuje odczytu wykonanego przed i po montażu. Przechowuj te dane przez cały okres użytkowania podłogi.

Po weryfikacji elektrycznej rozłóż folię paroizolacyjną z zakładką 10 cm na ściany i taśmą łączącą arkusze. Na wierzch ułóż płyty XPS lub piankę PE, mocując je taśmą tak, by nie przesuwały się podczas rozwijania maty. Pamiętaj, że mata grzewcza pod panele wymaga podłoża wolnego od ostrych krawędzi, które mogłyby uszkodzić izolację kabla.

Rozwijanie maty i układanie czujnika podłogowego

Matę rozwijaj siatką z włókna szklanego do dołu, kablem grzejnym do góry. Taki ukierunek zapewnia lepszy kontakt maty z podkładem izolacyjnym i stabilizuje pozycję kabla. Rozpocznij od strony termostatu, pozostawiając zapas przewodu zasilającego (tzw. cold tail) o długości ok. 2 m do podłączenia w puszce instalacyjnej.

Przy zmianie kierunku rozwijania natnij siatkę (nigdy kabel) nożykiem i obróć matę o 180°. Kabel grzewczy zachowuje minimalny promień gięcia 30 mm, poniżej którego izolacja teflonowa może pęknąć. Przy układaniu maty na powierzchni większej niż 12 m² stosuje się obwód zamknięty lub dostawia drugą matę równolegle, z zachowaniem odstępu 5 cm między kablami sąsiednich obiegów.

Schemat montażu czujnika podłogowego

Czujnik podłogowy NTC 10 kΩ umieść w peszlu między dwoma sąsiednimi obiegami kabla grzewczego, w odległości 120 cm od ściany, dokładnie w połowie szerokości maty. Końcówkę peszlu zaślep korkiem lub zacisknij taśmą, żeby masa samopoziomująca ani klej nie dostały się do środka. Peszel prowadź w podłodze w wyżłobionym rowku lub bezpośrednio po XPS, mocując go taśmą co 30 cm.

Połączenie czujnika z termostatem wykonaj przewodem miedzianym 2×0,75 mm². Całość peszlu powinna tworzyć łagodne łuki o promieniu ≥ 5 cm, bez ostrych zagięć blokujących możliwość wymiany czujnika w przyszłości. Zachowanie tej zasady umożliwia późniejszą wymianę uszkodzonego elementu bez kucia podłogi.

Podłączenie termostatu i pomiary kontrolne

Podłączenie termostatu do rozdzielni elektrycznej powinien wykonać wyłącznie elektryk z uprawnieniami SEP grupy 1 do 1 kV. Przepisy PN-IEC 60364 oraz norma PN-HD 60364-7-753 definiują, że obwód ogrzewania podłogowego wymaga wyłącznika różnicowoprądowego o czułości 30 mA oraz zabezpieczenia nadprądowego dopasowanego do mocy maty. Mata grzewcza pod panele o powierzchni 5 m² pobiera 800 W, a dla 10 m² już 1600 W, co wymaga zabezpieczenia B10 A lub B16 A.

Po podłączeniu wykonaj drugi pomiar rezystancji izolacji i rezystancji żył grzejnych. Porównaj go z odczytem sprzed montażu: różnica powyżej 5% sygnalizuje uszkodzenie mechaniczne kabla. Zmierz też rezystancję czujnika podłogowego, która dla NTC 10 kΩ w temperaturze 25°C wynosi 10 kΩ. Dopiero po potwierdzeniu zgodności wpisz dane do karty gwarancyjnej.

Test rozruchu przeprowadza się bez paneli, na suchej macie. Włącz termostat na 5°C powyżej temperatury otoczenia i obserwuj, czy kabel nagrzewa się równomiernie w ciągu 10-15 minut. Brak wzrostu temperatury w którymkolwiek fragmencie maty świadczy o przerwie w obwodzie i wymaga natychmiastowego wyłączenia zasilania.

Układanie paneli laminowanych na macie grzewczej

Panele laminowane układaj pływająco, bez klejenia do podłoża, z zachowaniem dylatacji 8-10 mm przy ścianach. Przed montażem sprawdź, czy producent paneli dopuszcza ogrzewanie podłogowe, oraz jakie ograniczenia termiczne obowiązują. Najczęściej spotykane wymagania to klasa ścieralności ≥ 32 (AC4), grubość 7-10 mm, współczynnik λ ≤ 0,15 W/mK oraz maksymalna temperatura powierzchni 28°C.

Mata grzewcza pod panele wymaga, by panele leżały na macie bez pustek powietrznych. Każdą deskę dociśnij ręcznie lub delikatnie dobij młotkiem przez klocek, eliminując skrzypienie i punkty styku powietrznego. Panele łącz na krótszych krawędziach bez przesuwania po macie, żeby nie uszkodzić kabla o ostrą krawędź siatki.

• Zalecane: panele laminowane klasy 32-34, HDF o gęstości ≥ 850 kg/m³, z certyfikatem producenta do ogrzewania podłogowego.
• Dopuszczalne warunkowo: panele winylowe SPC do 6 mm z oznaczeniem „pod ogrzewanie podłogowe", pod warunkiem temperatury ≤ 28°C.
• Zabronione: panele drewniane lite, parkiet tradycyjny, dywany z gumowym spodem, wykładziny PVC bez oznaczenia kompatybilności.

Po ułożeniu paneli odczekaj 24 godziny przed pierwszym włączeniem ogrzewania. Rozpocznij wygrzewanie od temperatury 18°C i zwiększaj ją o 5°C dziennie, aż do osiągnięcia docelowej wartości 26-28°C. Taki schemat pozwala HDF-owi stopniowo oddać wilgoć resztkową i zapobiega powstawaniu szczelin między panelami.

Najczęstsze błędy przy instalacji maty pod panele

Przecięcie kabla grzewczego to błąd nieodwracalny. Nie stosuje się na nim żadnych złączek ani taśm naprawczych, bo każde miejsce przerwania izolacji teflonowej tworzy mostek termiczny i zwiększa ryzyko porażenia. Dlatego przed cięciem siatki zawsze sprawdź, czy nóż nie zahaczy o kabel, a samą matę chroń kartonem podczas chodzenia po niej.

Montaż maty pod meblami bez nóżek (np. pod zabudową stałą, szafami z dnem stawianym na podłodze) blokuje oddawanie ciepła. Kabel pod meblem osiąga wtedy 35-40°C, co grozi przegrzaniem i uszkodzeniem panelu. Strefę wolną od stałej zabudowy wyznacz na etapie planowania, a mata grzewcza pod panele powinna pokrywać co najmniej 70% powierzchni użytkowej pomieszczenia.

Brak czujnika podłogowego to brak ochrony termicznej. Termostat bez czujnika mierzy wyłącznie temperaturę powietrza, więc przegrzanie podłogi powyżej 28°C pozostaje niezauważone. Konsekwencją bywa paczenie się paneli, odbarwienia, a w skrajnych przypadkach zagrożenie pożarowe.

Samodzielne podłączenie termostatu bez uprawnień SEP stanowi naruszenie przepisów Prawa budowlanego oraz normy PN-IEC 60364-4-41. Ubezpieczyciel odmówi wypłaty odszkodowania w razie pożaru, jeśli instalacja wykonana była przez osobę bez kwalifikacji. Koszt usługi elektryka z pomiarem wynosi 200-400 zł, a stanowi wymóg prawny, nie opcję.

Kolejny błąd to brak wpisu rezystancji w karcie gwarancyjnej. Nawet poprawnie zainstalowana mata bez udokumentowanych pomiarów traci rękojmię producenta, a serwis odmówi naprawy po 5 latach. Wpisuj więc dane z miernika natychmiast po każdym pomiarze, nie polegaj na pamięci.

Porównanie: mata grzewcza vs folia na podczerwień vs kabel w wylewce

Kiedy nie stosować maty pod panele: w pomieszczeniach mokrych bez hydroizolacji (natryski, strefy prysznica), pod ciężką zabudową stałą bez nóżek, na podłogach z bezpośrednim nasłonecznieniem przeszkleń połaciowych (ryzyko kumulacji ciepła) oraz w budynkach z nierównym podłożem przekraczającym 3 mm/m.

Kiedy nie stosować folii IR: pod panele o grubości powyżej 10 mm (cieńsze folie grzewcze nie przebijają laminatu), w strefach z dużymi przeszkleniami podłogowymi oraz wszędzie tam, gdzie wymagana jest akumulacja ciepła w podłożu.

Kiedy nie stosować kabla w wylewce: w remontach, gdzie nie da się podnieść poziomu podłogi o 4-5 cm, w budynkach z ograniczeniami wysokości progów oraz w obiektach, gdzie wylewka cementowa nie zdążyła wyschnąć w wymaganym terminie.

Koszty materiałów i eksploatacji

Zestaw na pokój 5 m² obejmuje matę 5 m² (800-1100 zł), termostat z czujnikiem (200-350 zł), podkład XPS 6 mm (50-80 zł), folię paroizolacyjną (30-40 zł), peszel, taśmy i drobne materiały (40-60 zł). Łączny koszt materiałów waha się między 1120 zł a 1630 zł. Robocizna elektryka z pomiarem to 250-400 zł, łącznie z materiałami.

Koszt eksploatacji przy taryfie G11 (0,62 zł/kWh) oraz pracy maty 6-8 godzin dziennie wynosi 0,40-0,60 zł/m²/dzień. Dla 5 m² daje to 2-3 zł dziennie, czyli 60-90 zł miesięcznie w sezonie grzewczym. Mata grzewcza pod panele pełniąca rolę ogrzewania uzupełniającego redukuje te koszty o 30-40% w porównaniu z grzejnikami elektrycznymi, bo ciepło oddawane jest bezpośrednio w strefie użytkownika.

Checklisty przed i po montażu

Przed montażem

• Wylewka sucha, równa, zmierzona wilgotność ≤ 2%.
• Folia paroizolacyjna ułożona z zakładką 10 cm.
• Płyty XPS lub pianka PE rozłożone, krawędzie sklejone taśmą.
• Pomiar rezystancji kabla i izolacji wpisany do karty gwarancyjnej.
• Plan ułożenia maty z zaznaczoną strefą wolną od mebli.
• Przygotowany peszel z korkiem i czujnikiem NTC.
• Termostat dobrany do mocy maty, przewód zasilający 3×1,5 mm².

Po montażu

• Pomiar rezystancji izolacji po ułożeniu, różnica ≤ 5% wobec odczytu początkowego.
• Czujnik w peszlu, przetestowany miernikiem (10 kΩ w 25°C).
• Test rozruchu bez paneli, równomierne nagrzewanie w 15 minut.
• Wpisy w karcie gwarancyjnej: rezystancja, data, podpis instalatora.
• Panele ułożone z dylatacją 8-10 mm, klasa ≥ 32, certyfikat.
• Wygrzewanie stopniowe: +5°C dziennie do docelowej 26-28°C.
• Zdjęcia ułożenia maty i peszlu przed zakryciem panelami.

Najczęściej zadawane pytania

Czy mata grzewcza pod panele laminowane jest bezpieczna? Tak, pod warunkiem zastosowania paneli z atestem producenta, maksymalnej temperatury podłogi 28°C oraz prawidłowego podłączenia przez elektryka z uprawnieniami SEP. Pole magnetyczne kabla dwużyłowego mieści się w granicach dopuszczalnych normą PN-EN 62233.

Ile prądu pobiera mata 5 m²? Mata 160 W/m² na powierzchni 5 m² pobiera 800 W, czyli przy pracy 8 godzin dziennie zużywa 6,4 kWh. Dzienny koszt przy taryfie G11 wynosi ok. 3,97 zł.

Jak długo trwa montaż maty pod panele? Rozłożenie maty wraz z peszlem zajmuje 2-3 godziny, podłączenie termostatu i pomiary 1-2 godziny, a układanie paneli 4-6 godzin. Całość zamyka się w jednym dniu roboczym.

Czy można położyć matę na stare płytki? Tak, pod warunkiem, że płytki są równe, suche i mocno przylegają do podłoża. Maksymalna wysokość progu po zamontowaniu maty i paneli wzrasta wtedy o ok. 14-17 mm.

Co zrobić, gdy kabel grzewczy zostanie przecięty? Nie naprawiać samodzielnie. Wezwać serwis producenta z dokumentacją pomiarów. Miejsce przerwania wymaga precyzyjnego złącza z mufą termokurczliwą i ponownego pomiaru izolacji. Profesjonalna naprawa kosztuje 300-600 zł, ale przywraca gwarancję.

Mata grzewcza pod panele musi spełniać wymagania normy PN-EN 60335-2-96 (bezpieczeństwo urządzeń grzewczych do użytku domowego) oraz PN-IEC 60364-7-753 (instalacje w pomieszczeniach mieszkalnych z ogrzewaniem podłogowym). Maksymalna temperatura powierzchni podłogi w strefie przebywania ludzi nie może przekraczać 29°C zgodnie z rozporządzeniem Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (§ 328 ust. 1).

Podłączenie do rozdzielni wymaga wyłącznika różnicowoprądowego 30 mA (PN-HD 60364-4-41) oraz zabezpieczenia nadprądowego dobranego do mocy maty. Wszelkie prace elektryczne wykonuje osoba z uprawnieniami SEP grupy 1 do 1 kV, a pomiary rezystancji izolacji wykonuje się przy napięciu 500 V DC miernikiem klasy indeksu co najmniej 2. Wpis do karty gwarancyjnej stanowi warunek utrzymania rękojmi producenta, a brak dokumentacji pomiarowej może uniemożliwić ubieganie się o odszkodowanie z polisy mieszkaniowej.

Zachowując te zasady, mata grzewcza pod panele pracuje bezawaryjnie przez 20-25 lat, a koszty eksploatacji pozostają niższe niż w przypadku grzejników konwektorowych. Inwestycja zwraca się komfortem codziennych poranków, gdy stopni wchodzi na ciepłą deskę zamiast zimnego laminatu.

Źródła danych i regulacji: norma PN-EN 60335-2-96, norma PN-IEC 60364-7-753, norma PN-HD 60364-4-41, rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych (Dz.U. 2019 poz. 1065 z późn. zm.), katalogi techniczne producentów mat grzewczych (dostępne w kartach produktów na stronach marek dystrybuujących ogrzewanie podłogowe w Polsce), instrukcje producentów paneli laminowanych klasy 32-34 kompatybilnych z ogrzewaniem podłogowym, „Warunki techniczne wykonania i odbioru instalacji ogrzewczych" COBRTI Instal zeszyt 6.
