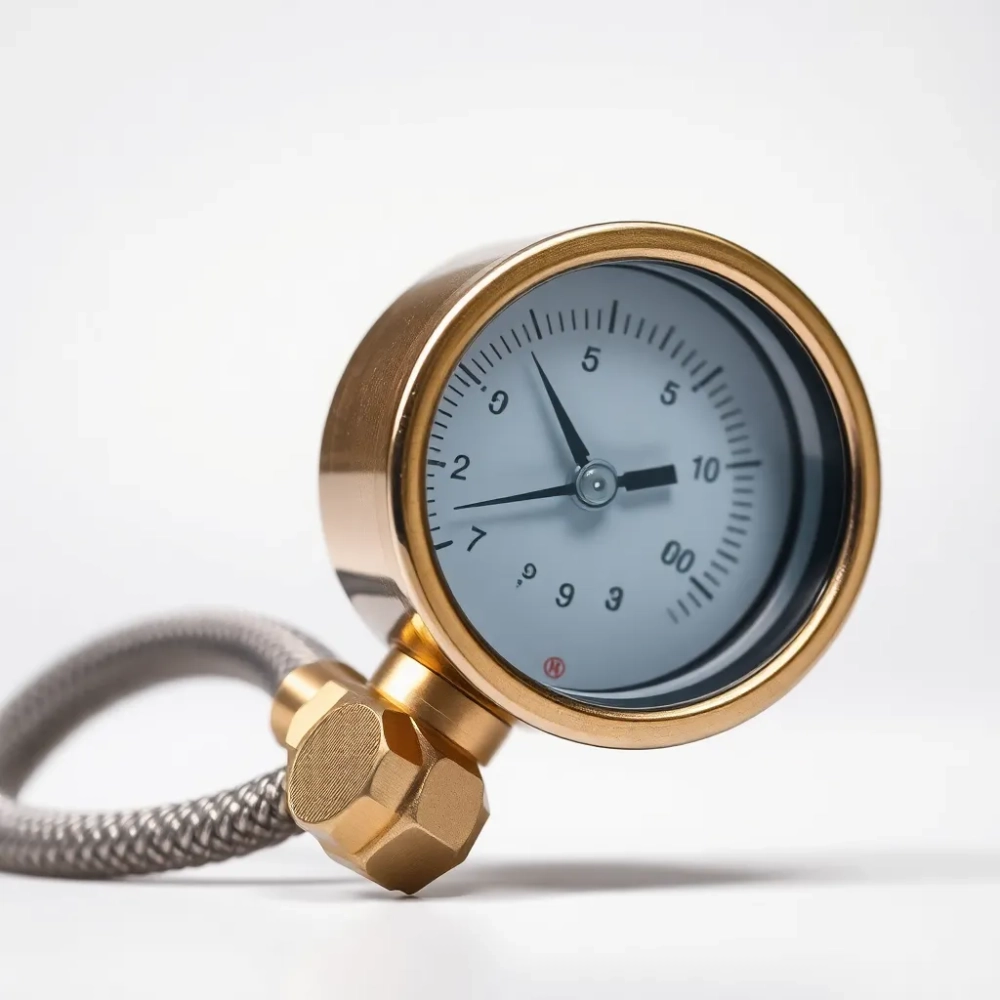

Manometr do prób szczelności instalacji wodnej 2025

Próby szczelności instalacji wodnej to zagadnienie, które spędza sen z powiek wielu inwestorom i fachowcom. Wyobraź sobie, że ukończyłeś skomplikowaną instalację hydrauliczną, a po uruchomieniu okazuje się, że gdzieś kapie. Frustrujące, prawda? Kluczowym elementem do uniknięcia takich scenariuszy jest manometr do prób szczelności instalacji wodnej. To narzędzie pozwala na precyzyjne zweryfikowanie szczelności systemu przed jego uruchomieniem, co jest w skrócie niezbędne do wczesnego wykrywania nieszczelności i zapobiegania kosztownym awariom. Jego rola w procesie budowy lub remontu jest nie do przecenienia, zapewniając spokój ducha i bezpieczeństwo użytkowania.

• Rodzaje manometrów do testów szczelności: ciśnienie i dokładność
• Jak wykonać próbę szczelności instalacji wodnej krok po kroku
• Częste błędy przy użyciu manometru do prób szczelności
• Q&A

Kiedyś, dawno temu, zanim świat poznał czujność manometrów, hydraulicy polegali na mniej precyzyjnych metodach – nieszczelności często objawiały się dopiero po zalaniu pomieszczeń. Dziś na szczęście dysponujemy narzędziami, które pozwalają nam przewidzieć katastrofę, zanim ta w ogóle się zdarzy. Prawda jest taka, że bez odpowiedniego manometru, próba szczelności to jak gra w rosyjską ruletkę z twoją nową łazienką – niby działa, ale co jeśli nie?

Dane z powyższej tabeli jasno pokazują, że nie ma jednej uniwersalnej zasady, jeśli chodzi o próby szczelności. Każdy rodzaj instalacji wymaga indywidualnego podejścia i specyficznych parametrów testowych. Ignorowanie tych zaleceń może prowadzić do fałszywych odczytów, a w konsekwencji do niedostatecznie zabezpieczonych systemów wodnych. Należy pamiętać, że nawet niewielka nieszczelność, początkowo wydająca się błahostką, może w perspektywie długoterminowej przerodzić się w poważny problem. Zatem, zapamiętajcie: właściwe ciśnienie i czas to klucz do sukcesu w próbach szczelności. Myślę, że to tak oczywiste, jak to, że woda jest mokra.

Rodzaje manometrów do testów szczelności: ciśnienie i dokładność

Wybór odpowiedniego manometru do prób szczelności to jak wybór odpowiedniego instrumentu dla muzyka – każdy ma swoją specyfikę i zastosowanie. Na rynku dostępne są różne typy, od klasycznych analogowych po zaawansowane cyfrowe. Kluczowe jest, aby zrozumieć, że nie każdy manometr nadaje się do każdego zadania, a co ważniejsze, nie każdy odczyt będzie równie wiarygodny. Przyjrzyjmy się temu zagadnieniu z bliska, abyście nie musieli wylewać wiadra zimnej wody po nieudanej próbie. No bo kto by chciał powtórkę z rozrywki?

Pierwszą grupę stanowią manometry analogowe, zwane również zegarowymi. Charakteryzują się prostą konstrukcją i zazwyczaj niższą ceną, co czyni je popularnym wyborem dla zastosowań domowych i mniej wymagających profesjonalnych. Skala odczytu, zazwyczaj w barach lub psi, jest wizualnie wskazywana przez wskazówkę. Ich dokładność zazwyczaj oscyluje w granicach ±1% do ±2.5% pełnego zakresu, co jest wystarczające dla większości typowych instalacji wodnych. Pamiętajmy, że wybór odpowiedniego manometru to podstawa.

Jednakże, tam gdzie precyzja ma być priorytetem, do akcji wkraczają manometry cyfrowe. Wyposażone w wyświetlacze LCD, oferują odczyty z znacznie większą dokładnością, często rzędu ±0.05% do ±0.5% pełnego zakresu. Dodatkowo, wiele modeli cyfrowych posiada funkcje takie jak rejestrowanie danych, podświetlenie ekranu czy nawet łączność Bluetooth, co pozwala na wygodne monitorowanie i archiwizację wyników. Ich wyższa cena jest w pełni uzasadniona, jeśli błędy pomiarowe są absolutnie niedopuszczalne. Można powiedzieć, że to Rolls-Royce wśród manometrów. Czasem trzeba po prostu dołożyć, aby spać spokojnie.

Zakres ciśnienia jest kolejnym, niezwykle ważnym aspektem. Musimy dobrać manometr, którego maksymalny zakres pomiarowy będzie odpowiednio większy niż spodziewane ciśnienie testowe. Z reguły zaleca się, aby ciśnienie próbne stanowiło około 70-80% maksymalnej skali manometru. Przykładowo, jeśli testujemy instalację pod ciśnieniem 10 barów, idealnym wyborem będzie manometr z zakresem do 16 barów lub 25 barów, a nie np. do 10 barów, co mogłoby prowadzić do przeciążenia i uszkodzenia urządzenia. Przekraczanie zakresu to tak, jakby próbować podnieść słonia za pomocą łyżeczki – rezultat jest wiadomy.

Materiał wykonania manometru również ma znaczenie, zwłaszcza w kontakcie z wodą i innymi mediami. Obudowy ze stali nierdzewnej oraz elementy wewnętrzne wykonane z mosiądzu lub stali nierdzewnej zapewniają długą żywotność i odporność na korozję. Ważne są także dodatkowe cechy, takie jak wskaźnik maksymalnego ciśnienia (max. pressure pointer), który po teście utrzymuje wskazanie najwyższego osiągniętego ciśnienia, co ułatwia późniejszą analizę. To detale, które robią różnicę. Pamiętajmy, że manometr do prób szczelności musi być niezawodny.

Rodzaj przyłącza jest również kluczowy. Najpopularniejsze są przyłącza gwintowane o standardowych rozmiarach (np. 1/4" NPT, 1/2" BSP), ale dostępne są także manometry z szybkozłączkami lub specjalnymi adapterami, ułatwiającymi podłączenie do różnych typów instalacji. Upewnij się, że kupujesz manometr, który pasuje do Twojego systemu, aby uniknąć frustracji i dodatkowych kosztów związanych z zakupem adapterów. W końcu, co po świetnym manometrze, jeśli nie można go podłączyć?

Dokładność manometru jest wyrażana w klasach. Klasa dokładności 1.0 oznacza, że błąd pomiaru nie przekracza 1% pełnego zakresu skali, klasa 1.6 to 1.6% itd. Im niższa liczba, tym wyższa dokładność. Dla domowych instalacji często wystarczająca jest klasa 1.6 lub 2.5, natomiast dla profesjonalnych zastosowań, gdzie liczy się każdy milibar, rekomenduje się klasy 1.0 lub 0.6. Pamiętajcie, dokładność jest kluczem do rzetelnej oceny.

Ceny manometrów mogą wahać się od kilkudziesięciu złotych za podstawowe modele analogowe, po kilkaset, a nawet kilka tysięcy złotych za zaawansowane manometry cyfrowe z funkcjami pomiaru temperatury, logowania danych czy łącznością bezprzewodową. Inwestycja w dobry manometr to inwestycja w spokój ducha i uniknięcie kosztownych napraw w przyszłości. Nikt przecież nie chce odkrywać nieszczelności już po oddaniu kluczy.

Warto również zwrócić uwagę na kalibrację manometru. Nowe urządzenia są kalibrowane fabrycznie, jednak z czasem i intensywnym użytkowaniem ich precyzja może się zmniejszyć. Okresowa kalibracja, przeprowadzana przez certyfikowane laboratoria, zapewnia, że odczyty są zawsze wiarygodne. To jak przegląd techniczny dla samochodu – niby jeździ, ale co jak nie hamuje?

Ostatnia rada: niezależnie od wybranego typu manometru, zawsze czytaj instrukcję obsługi. Producenci zamieszczają tam kluczowe informacje dotyczące użytkowania, konserwacji i kalibracji. To tak proste, a tak często pomijane. Unikniecie dzięki temu wielu typowych błędów, które mogą zniweczyć całą pracę. Próba szczelności instalacji wodnej to proces, gdzie liczy się precyzja. Test szczelności bez odpowiedniego narzędzia to ryzykowny proceder.

Jak wykonać próbę szczelności instalacji wodnej krok po kroku

Przeprowadzenie próby szczelności instalacji wodnej to nic skomplikowanego, ale wymaga dokładności i cierpliwości. Jeśli nie jesteś fanem nagłych pryszniców pod cieknącą rurą, to ten rozdział jest dla Ciebie. Traktuj to jak precyzyjną operację na otwartym sercu Twojego systemu hydraulicznego. Zaczynamy! Pamiętaj, że każdy etap jest równie ważny.

Pierwszym krokiem, jeszcze zanim manometr do prób szczelności zostanie wyciągnięty z futerału, jest przygotowanie instalacji. Upewnij się, że wszystkie zawory są zamknięte, a zaślepki na końcówkach rur są odpowiednio zamontowane. To krytyczny moment, bo nawet małe niedopatrzenie może zniweczyć cały proces testowania. Jeśli instalacja obejmuje wiele obiegów, pamiętaj o ich odpowiednim wyizolowaniu lub otwarciu w zależności od specyfiki testu. Kiedyś widziałem, jak fachowiec zapomniał zamknąć jeden zawór – rezultat? fontanna. Droga, nieestetyczna fontanna. Profesjonalne testowanie szczelności wymaga staranności.

Następnie przystępujemy do podłączenia manometru do prób szczelności. Najczęściej używa się specjalnego przyłącza, które pozwala na łatwe wpięcie się w system. Podłączenie powinno być wykonane w najniższym punkcie instalacji, aby ułatwić jej późniejsze odpowietrzanie i napełnianie wodą. Upewnij się, że połączenie jest szczelne – można do tego użyć taśmy teflonowej lub pasty uszczelniającej. Niewielki wyciek w miejscu podłączenia to najprostszy sposób, żeby wprowadzić zamęt i fałszywy alarm. Połączenie musi być solidne, niczym betonowy fundament.

Kiedy manometr jest już na swoim miejscu, przechodzimy do napełniania instalacji wodą. Napełniaj system powoli, otwierając jednocześnie wszystkie punkty poboru wody (krany, zawory) w celu odpowietrzenia. Pamiętaj, żeby odpowietrzać system od najniższego do najwyższego punktu, tak aby całe powietrze zostało usunięte. Powietrze w instalacji to wróg numer jeden prawidłowej próby szczelności, może ono absorbować ciśnienie i dawać błędne odczyty. To jak gra w chowanego z powietrzem – musisz je znaleźć i usunąć.

Po całkowitym napełnieniu i odpowietrzeniu instalacji, czas na pompowanie ciśnienia. Użyj ręcznej lub elektrycznej pompki ciśnieniowej do podniesienia ciśnienia w systemie do wymaganego poziomu, który określa norma lub projekt instalacji (najczęściej 1,5-krotność ciśnienia roboczego, ale nie mniej niż 10 barów dla wody zimnej). Monitoruj wskazania manometru, aby nie przekroczyć dopuszczalnego ciśnienia. Przekroczenie go to proszenie się o kłopoty. Raz zdarzyło mi się, że ktoś "zapomniał" o limicie – skończyło się na pęknięciu rury, a wtedy nie było już śmiechów. Narzędzia do prób szczelności są precyzyjne i wymagają szacunku.

Kiedy wymagane ciśnienie zostanie osiągnięte, odłącz pompkę i monitoruj wskazania manometru przez określony czas (zazwyczaj 30 minut do 2 godzin, w zależności od specyfiki instalacji i materiału rur). W ciągu pierwszych kilku minut normalny jest niewielki spadek ciśnienia, spowodowany stabilizacją temperatury wody i materiałów rur. Jednak po tej fazie, ciśnienie powinno utrzymywać się na stałym poziomie. Pamiętaj, że dla instalacji ogrzewania podłogowego czas próby powinien być dłuższy, nawet do 24 godzin.

Jeżeli po upływie wyznaczonego czasu ciśnienie na manometrze utrzymuje się na stałym poziomie lub jego spadek jest minimalny i mieści się w dopuszczalnych normach (np. kilka dziesiątych bara dla bardzo długich instalacji), można uznać instalację za szczelną. Gratulacje! Właśnie zdałeś egzamin na hydrauli-mistrza. Jeśli jednak zauważysz znaczący i ciągły spadek ciśnienia, to sygnał, że masz nieszczelność. Wówczas należy przystąpić do lokalizacji problemu. Użycie manometru do badania szczelności to podstawa.

Lokalizacja nieszczelności bywa wyzwaniem. Możesz spróbować wizualnie sprawdzić wszystkie połączenia i elementy instalacji, szukając wilgotnych miejsc. Dla trudno dostępnych miejsc przydatne są spraye do wykrywania nieszczelności (tworzące bąbelki) lub termowizja. Pamiętaj, że nawet mała kropelka, niedostrzeżona podczas próby, może z czasem doprowadzić do poważnej awarii i zalać całe pomieszczenie. To jak gra w detektywa, gdzie dowodami są ślady wody.

Po zlokalizowaniu i naprawie nieszczelności, cały proces próby szczelności musi zostać powtórzony od początku. Tak, wiem, to może być nudne, ale to jedyny sposób, aby mieć absolutną pewność, że system jest szczelny. Traktuj to jak polisę ubezpieczeniową na wodne katastrofy. Inwestycja w czas teraz, zaoszczędzi Ci wiele problemów i pieniędzy w przyszłości. Nie ma drogi na skróty. Próba szczelności instalacji to krytyczny etap.

Po zakończeniu próby szczelności i potwierdzeniu szczelności systemu, można bezpiecznie obniżyć ciśnienie w instalacji i przystąpić do jej eksploatacji. Ważne jest, aby powoli i stopniowo obniżać ciśnienie, unikając gwałtownych ruchów, które mogłyby spowodować uszkodzenia. Pamiętaj o archiwizacji wyników próby szczelności, to dokumentacja, która może być niezwykle cenna w przypadku przyszłych problemów lub roszczeń gwarancyjnych. Dobre przyrządy do pomiaru ciśnienia to skarb w rękach specjalisty.

Częste błędy przy użyciu manometru do prób szczelności

Mimo że obsługa manometru do prób szczelności wydaje się intuicyjna, istnieje wiele pułapek, w które łatwo wpaść, prowadząc do błędnych odczytów i fałszywego poczucia bezpieczeństwa. Jak to mówią, diabeł tkwi w szczegółach. Oto najczęstsze błędy, których należy unikać, aby Wasza praca nie poszła na marne. Przecież nie chcecie być bohaterami miejskiej legendy o fachowcu, któremu instalacja wybuchła w twarz, prawda?

Jednym z najczęściej popełnianych błędów jest brak dokładnego odpowietrzenia instalacji przed próbą. Jak już wspomniano, powietrze w rurach to cichy sabotażysta. Będzie kompresować się pod wpływem ciśnienia, co doprowadzi do spadku wskazań manometru, nawet jeśli instalacja jest w pełni szczelna. Myślicie, że macie nieszczelność, a to tylko pęcherzyki powietrza udające wyciek. Zatem, poświęćcie te dodatkowe minuty na precyzyjne odpowietrzenie – to jak sprzątanie przed wizytą teściowej, musi być idealnie.

Kolejnym poważnym błędem jest nieodpowiedni dobór manometru do zakresu ciśnienia. Użycie manometru o zbyt niskim zakresie może prowadzić do jego uszkodzenia i uniemożliwić prawidłowy odczyt. Z drugiej strony, manometr o zbyt szerokim zakresie, na przykład do 100 barów do testowania instalacji na 10 barach, sprawi, że odczyt będzie mało precyzyjny, gdyż wskazówka będzie poruszać się w bardzo małej części skali. To jak próba zmierzenia długości mrówki metrem budowlanym – niby się da, ale precyzja cierpi. Ciśnieniowe testy szczelności wymagają odpowiednich narzędzi.

Niedostateczny czas utrzymania ciśnienia to kolejny błąd. Niektóre nieszczelności ujawniają się dopiero po pewnym czasie, gdy woda "przeciska" się przez mikroskopijne otwory. Szybka próba trwająca kilka minut to często strata czasu, która może dać fałszywie pozytywny wynik. Pamiętaj, że dla rur z tworzyw sztucznych, ze względu na ich elastyczność i możliwość absorpcji ciśnienia, czas próby powinien być znacznie dłuższy. Jeśli nie masz czasu na wykonanie tego prawidłowo, nie rób tego wcale. Pośpiech jest wrogiem rzetelnej pracy.

Pomijanie kontroli temperatury to błąd, który może zaskoczyć. Zmiany temperatury otoczenia lub wody w instalacji mają wpływ na objętość wody i ciśnienie. Wzrost temperatury spowoduje wzrost ciśnienia, a spadek temperatury jego obniżenie, co może być błędnie interpretowane jako nieszczelność lub jej brak. Próbę szczelności najlepiej przeprowadzać w stabilnych warunkach temperaturowych. Jeśli temperatura instalacji znacząco się zmieni, warto odczekać na jej stabilizację, aby odczyty były wiarygodne. To jak gotowanie jajka – musisz znać czas i temperaturę, żeby wyszło idealnie. Precyzja w pomiarze ciśnienia w wodzie jest krytyczna. Testowanie manometrem do instalacji wodnej ma swoje zasady.

Brak kontroli kalibracji manometru to błąd, który może drogo kosztować. Nawet najlepszy manometr z czasem może stracić swoją precyzję. Korzystanie z nieskalibrowanego lub uszkodzonego manometru to jak jazda samochodem z zepsutym prędkościomierzem – nie wiesz, z jaką prędkością naprawdę jedziesz. Regularna kalibracja jest kluczowa dla wiarygodności wyników i powinna być częścią rutynowej konserwacji narzędzi. Nie wierz narzędziu, którego nie ufasz.

Nieprawidłowe uszczelnienie połączeń manometru z instalacją to typowy problem. Małe nieszczelności w miejscu podłączenia mogą wprowadzić w błąd, wskazując na ogólny spadek ciśnienia w całym systemie, podczas gdy problem leży w punkcie pomiarowym. Zawsze używaj odpowiednich środków uszczelniających i dokładnie sprawdź to połączenie przed rozpoczęciem pompowania ciśnienia. Lepiej poświęcić te kilkanaście sekund na upewnienie się, niż potem szukać igły w stogu siana. Wykrywanie nieszczelności instalacji wodnej jest bezcenne.

Brak systematycznego podejścia do poszukiwania nieszczelności to częsty problem. Jeśli po próbie szczelności okaże się, że instalacja przecieka, nie panikuj. Podejdź do tego metodycznie. Podziel instalację na mniejsze sekcje (jeśli to możliwe) i testuj je osobno. Użyj sprayów do wykrywania nieszczelności lub posłuchaj syczenia, jeżeli spadek ciśnienia jest znaczny. Przecież nie szukacie skarbu na całej mapie świata, gdy wiecie, że jest on w Waszym ogrodzie, prawda? Manometr do próby ciśnienia wody jest bezcennym narzędziem.

Ignorowanie zaleceń producenta rur i złączek jest również błędem. Różne materiały i technologie połączeń wymagają różnych parametrów prób szczelności. Coś, co działa dla rur PEX, może nie sprawdzić się dla rur miedzianych, czy stalowych. Zawsze zapoznaj się z zaleceniami producenta materiałów, które zastosowałeś w instalacji. To jak gotowanie – każda potrawa ma swój przepis. Trzymaj się wytycznych, a unikniesz problemów.

Ostatni błąd, ale równie ważny, to brak dokumentacji. Zapisywanie wyników próby szczelności, daty, użytego ciśnienia i czasu utrzymywania ciśnienia jest nie tylko dobrą praktyką, ale często wymogiem prawnym lub gwarancyjnym. To Twój dowód, że praca została wykonana prawidłowo i rzetelnie. Dokumentacja jest twoim świadectwem prawdy w świecie wodnych instalacji. Kiedyś, podczas jednego remontu, uratowało to fachowca przed niesłusznym oskarżeniem o złą robotę. Nie lekceważcie tego. Sprawdzenie szczelności instalacji to coś więcej niż tylko zerkanie na manometr.

Q&A

Jakie ciśnienie jest wymagane do próby szczelności instalacji wodnej?

Zazwyczaj stosuje się ciśnienie wynoszące 1,5-krotność ciśnienia roboczego, ale nie mniej niż 10 barów dla instalacji wody zimnej i ciepłej. Dla ogrzewania podłogowego minimalne ciśnienie to 6 barów.

Ile czasu powinna trwać próba szczelności manometrem?

Dla instalacji wodnych standardowo próba powinna trwać od 30 minut do 2 godzin. W przypadku systemów ogrzewania podłogowego i rur z tworzyw sztucznych zaleca się dłuższy czas, nawet do 24 godzin.

Czy mogę użyć zwykłego manometru do pomiaru ciśnienia w oponach do próby szczelności instalacji wodnej?

Absolutnie nie. Manometry do opon mają zbyt niską dokładność i zazwyczaj zbyt niski zakres pomiarowy dla wymagań prób szczelności instalacji wodnych. Potrzebny jest specjalistyczny manometr o odpowiednim zakresie i klasie dokładności.

Co zrobić, jeśli manometr wskazuje spadek ciśnienia podczas próby?

Znaczący spadek ciśnienia wskazuje na nieszczelność. Należy wtedy wizualnie sprawdzić wszystkie połączenia, użyć sprayu do wykrywania nieszczelności, a w razie potrzeby podzielić instalację na mniejsze sekcje i testować je osobno, aby zlokalizować problem. Po naprawie całą próbę trzeba powtórzyć.

Jakie są najważniejsze aspekty wyboru manometru do prób szczelności?

Najważniejsze aspekty to: zakres ciśnienia, który musi być odpowiednio większy od ciśnienia próbnego, klasa dokładności (im niższa liczba, tym większa precyzja), jakość wykonania (odporność na korozję), oraz odpowiednie przyłącze do instalacji.
