Każde pęknięcie w świeżej wylewce to cicha katastrofa budżetu. Wystarczy beton zbyt szybko oddający wodę, kilka stopni różnicy temperatury albo zbyt duże pole bez podziału i na powierzchni pojawiają się rysy, które w ciągu dwóch sezonów zamieniają się w szczeliny. Właśnie dlatego listwa dylatacyjna do wylewki z polichlorku winylu o wysokości 12,5 cm i długości 2,5 m, sprzedawana w opakowaniach po pięć sztuk, stała się jednym z najczęściej wyszukiwanych profili w hurtowniach budowlanych. Łączy dwie funkcje w jednym elemencie: kompensuje naprężenia skurczowe betonu i pełni rolę prowadnicy dla łaty, dzięki czemu poziom posadzki zamyka się co kilka metrów zamiast ciągnąć się przez całą halę.

• Listwa dylatacyjna PCV do betonu jak działa w praktyce
• Listwa dylatacyjna do wylewek 12,5 cm parametry i dane techniczne
• Montaż listwy dylatacyjnej krok po kroku
• Listwa prowadząca do wylewki betonowej a alternatywy z drewna i metalu
• Najczęstsze błędy przy dylatacji posadzki i ich realny koszt
• Dla kogo jest ten profil i kiedy go nie stosować
• Checklist przed zakupem
• Pytania, które padają przy planowaniu dylatacji
• Kiedy warto dopłacić do droższego rozwiązania
• Skalowalność i logistyka na budowie
• Akcesoria uzupełniające dylatację
• Na co zwrócić uwagę przy odbiorze posadzki
• Praktyczny scenariusz: hala 300 m²
• Normy i wymagania techniczne

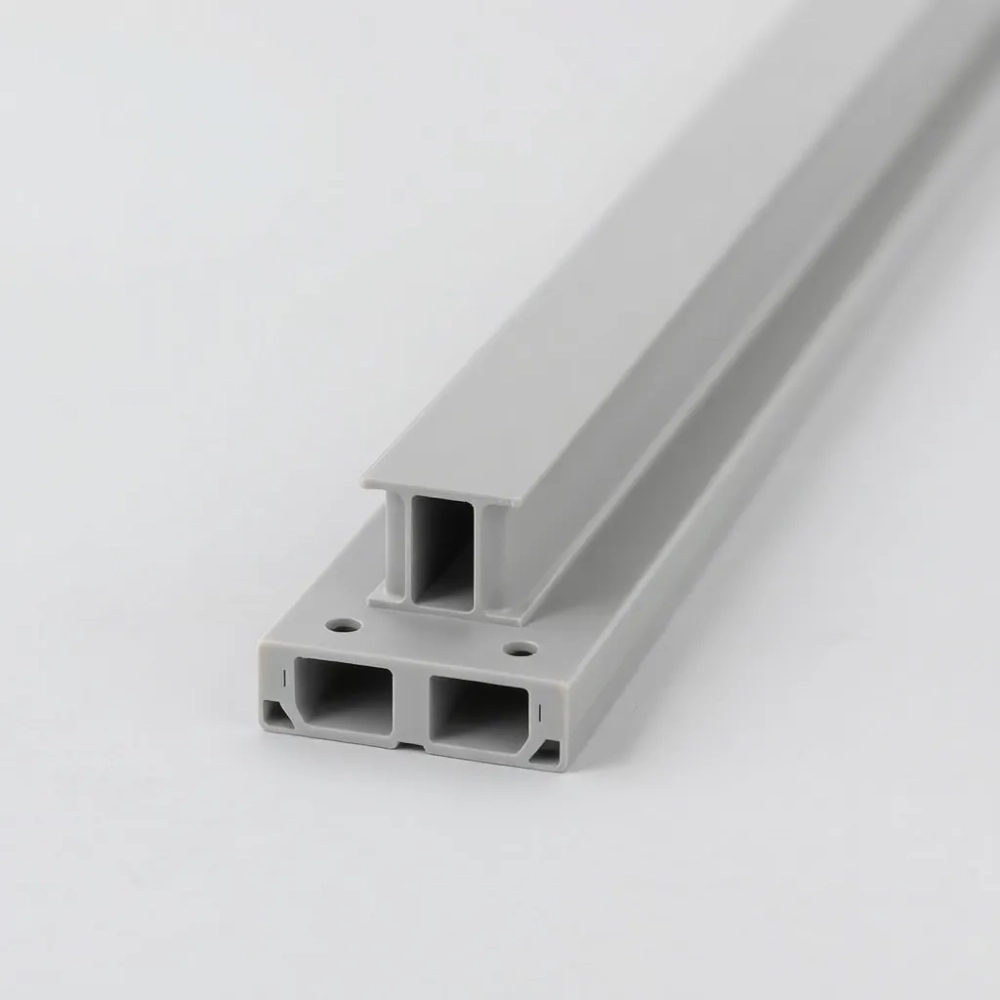

Listwa dylatacyjna PCV do betonu jak działa w praktyce

Beton podczas wiązania kurczy się od 0,6 do 1,0 mm na metr bieżący, a w pierwszych 48 godzinach potrafi rozgrzać się nawet o 15°C powyżej temperatury otoczenia. Te dwa zjawiska tworzą naprężenia rozciągające, którego beton nie jest w stanie przenieść bez kontrolowanego podziału. Profil dylatacyjny PCV działa jak zaplanowana szczelina: przejmuje ruch i kieruje go w ściśle wyznaczone miejsce, zamiast pozwalać na chaotyczne rysowanie powierzchni.

Mechanizm jest prosty, choć łatwo go przeoczyć. Krawędź listwy wprowadza w strukturę betonu karb geometryczny, czyli lokalne osłabienie przekroju. Gdy siły skurczowe przekraczają wytrzymałość materiału, mikropęknięcie tworzy się dokładnie w tym osłabieniu, a nie losowo w polu. To dlatego odległość między listwami ma znaczenie: zbyt duże pole oznacza, że naprężenia kumulują się pomiędzy podziałami i beton pęka wbrew założeniom projektanta.

Wysokość 12,5 cm dobrano pod typowe wylewki cementowe i anhydrytowe o grubości od 8 do 14 cm. PCV wciska się w mokrą mieszankę na głębokość odpowiadającą dwóm trzecim grubości płyty, pozostawiając 3-4 cm ponad poziom docelowy. Po zatarciu i wyprowadzeniu powierzchni łatą profil zostaje w betonie na stałe nie wyciąga się go, nie przycina. To jedna z najczęstszych różnic wobec drewnianych łat, które trzeba usuwać przed fazą wiązania.

Listwa dylatacyjna do wylewek 12,5 cm parametry i dane techniczne

Polichlorek winylu stosowany w tego typu profilach to twardy, nieplastyfikowany materiał o gęstości około 1,4-1,45 g/cm³. Nie chłonie wody, nie koroduje, zachowuje stabilność wymiarową w zakresie temperatur od -20°C do +60°C. To w zupełności wystarcza dla warunków panujących pod posadzką nieogrzewaną i w pełni pokrywa zakres pracy wylewki z wodnym ogrzewaniem podłogowym, gdzie temperatura masy betonu sięga 35-40°C w fazie wygrzewania.

Jedno opakowanie pokrywa przy typowym rozstawie 4 metry pole o powierzchni około 50 m². Przy polach 25-30 m², rekomendowanych dla wylewek ogrzewanych, jeden pakiet wystarcza na mniejszą powierzchnię, ale zmniejsza się ryzyko spękań wywołanych gradientem temperatury w masie betonu. Norma PN-EN 13670, regulująca wykonanie konstrukcji betonowych, wymaga wyznaczania dylatacji przed rozpoczęciem betonowania, a nie reagowania na rysy po fakcie.

Montaż listwy dylatacyjnej krok po kroku

Poprawny montaż trwa około 40 minut dla jednego pomieszczenia o powierzchni 50 m² i nie wymaga specjalistycznych narzędzi. Kluczowe jest zachowanie prostoliniowości ustawienia, ponieważ każde załamanie profilu powyżej 2 mm na metrze bieżącym staje się potem widoczną nierównością na gotowej posadzce.

Krok 1: Wytyczenie osi dylatacji

Na oczyszczonym podłożu zaznacz sznurkiem trasę listwy. Rozstaw osiowy pól dobierz do grubości wylewki: przy 8 cm stosuje się pola 20-25 m², przy 12-14 cm można powiększyć do 30-36 m². Dla ogrzewania podłogowego normy branżowe zalecają nieprzekraczanie 25 m² ze względu na większe gradienty termiczne w masie betonu.

Krok 2: Ustawienie profili na podłożu

Każdą listwę ustaw pionowo, bazując na wcześniej przygotowanych reperach wysokościowych. Dolna krawędź powinna opierać się na warstwie izolacji termicznej lub akustycznej, a nie „wisieć" w powietrzu. Dla wysokości 12,5 cm i wylewki 10 cm oznacza to 2,5 cm zapasu na dole, który po wylaniu zostaje pochłonięty przez masę betonową.

Krok 3: Kotwienie i podparcie

Co 80-100 cm podpieraj listwę od zewnątrz kawałkiem zbrojenia, deską lub plastikowym klinem wbitym w podłoże. Bez podpór profil odkształci się pod naporem mieszanki i powstanie efekt „wybrzuszenia" widoczny po zatarciu. Końce dwóch sąsiednich listew łącz na styk lub z 2 mm luzu kompensacyjnym profile PCV nie mają systemu pióro-wpust.

Krok 4: Wylewanie betonu z dwóch stron

Masę podawaj równomiernie po obu stronach profilu, żeby nie powstała jednostronna siła wypierająca listwę. Różnica poziomów mieszanki po obu stronach nie powinna przekraczać 10 cm w trakcie wylewania. Beton powinien dokładnie wypełnić przestrzeń pod podstawą profilu, bez pustek powietrznych widocznych później jako „bąble" przy krawędzi.

Krok 5: Prowadzenie łaty po górnej krawędzi

Górna krawędź listwy służy jako prowadnica dla łaty wibracyjnej lub ręcznej. Przesuwaj łatę po dwóch sąsiednich profilach jednocześnie, ścinając nadmiar materiału i wyrównując powierzchnię. Ten moment decyduje o płaszczyźnie gotowej posadzki błąd 2 mm na tym etapie to 2 mm różnicy w gotowej podłodze, które trudno skorygować później szlifowaniem.

Krok 6: Zatarcie i pozostawienie listwy w betonie

Po wstępnym związaniu zatarcie wykonuj pacą stalową lub zacieraczką mechaniczną, prowadzoną po obu stronach profilu. Listwa pozostaje w betonie na stałe, tworząc gotową, prostą krawędź dylatacyjną. Nie wymaga wyciągania, nie wymaga wypełniania szczeliny masą szpachlową w odróżnieniu od listew drewnianych, które trzeba usunąć przed końcem wiązania.

Listwa prowadząca do wylewki betonowej a alternatywy z drewna i metalu

Wybór materiału profilu wpływa nie tylko na cenę, ale też na tempo pracy i ryzyko błędów wykonawczych. Drewniane łaty monterskie to najtańsza opcja, lecz ich przygotowanie i ustawienie zajmują nawet trzykrotnie więcej czasu. Profile metalowe dają najwyższą precyzję poziomu, ale w środowisku wilgotnym mogą korodować, a ich ponowne użycie ogranicza zużycie powierzchni.

Listwa prowadząca do wylewki betonowej z PCV wygrywa tam, gdzie zależy na powtarzalności pola i szybkim tempie pracy. Na budowie hali o powierzchni 800 m² różnica czasu montażu między PCV a drewnem sięga pełnego dnia roboczego trzyosobowej ekipy, co przy stawce 80-110 zł za roboczogodzinę oznacza oszczędność rzędu 1900-2600 zł. Sam materiał jest droższy, ale zwraca się właśnie w kosztach robocizny.

Listew PCV nie stosuje się natomiast w posadzkach żywicznych o grubości poniżej 6 mm profil o wysokości 12,5 cm byłby nieproporcjonalny do warstwy i prowadziłby do pękania żywicy wzdłuż krawędzi. W takich przypadkach dylatację wykonuje się przez nacięcie mechaniczne piłą po utwardzeniu żywicy.

Najczęstsze błędy przy dylatacji posadzki i ich realny koszt

Najdroższy błąd to rezygnacja z dylatacji w imię „zaoszczędzenia" na profilach. Na posadzce o powierzchni 50 m² komplet listew z odpowiednim rozstawem kosztuje 280-450 zł. Naprawa spękanej wylewki, łącznie z frezowaniem rys, iniekcją żywiczną i ponownym szlifowaniem, to wydatek rzędu 8000-15000 zł. Stosunek kosztu profilu do kosztu naprawy wynosi więc 1:30, a to jeden z najgorszych współczynników ryzyka w całym budżecie wykończeniowym.

Pęknięcie powierzchni 50 m² w hali przemysłowej oznacza zazwyczaj wstrzymanie eksploatacji na 5-10 dni, ponieważ naprawa wymaga czystego, suchego podłoża i czasu wiązania żywicy. W tym czasie firma traci przychód z powierzchni, która mogłaby być wynajęta lub użytkowana.

Drugi powszechny błąd to zbyt rzadkie podziały pól. Ekipa, która wylewa 120 m² posadzki bez żadnej listwy, argumentuje, że „beton jest dobrej klasy i nie popęka". Doświadczenie pokazuje co innego: przy polu 6 × 20 metrów rysy pojawiają się w ciągu 4-8 tygodni, niezależnie od klasy betonu. To efekt skurczu sumującego się na długości 20 metrów × 0,8 mm/m daje 16 mm skurczu, którego żadna wylewka nie jest w stanie skompensować bez podziału.

Trzeci błąd polega na ustawianiu listew drewnianych bez impregnacji. Wilgoć z mieszanki betonowej wsiąka w drewno, listwa pęcznieje i wypacza się, a po wyschnięciu kurczy się i odstaje od betonu. Powstaje wtedy szczelina dylatacyjna zbyt szeroka i nieregularna, która zamiast kontrolować ruch, pozwala mu na chaotyczne rozprzestrzenianie się. PCV nie ma tego problemu, ponieważ nie absorbuje wody.

Czwarty problem to ignorowanie strefy obwodowej. Wylewka, która dochodzi do ściany bez dylatacji brzegowej, przenosi naprężenia na mur. Po kilku cyklach termicznych na styku ściany i podłogi pojawiają się rysy, a w przypadku ścian kartonowo-gipsowych odspojenia od profili CW. Profil obwodowy z pianki PE lub taśmy dylatacyjnej kosztuje 1,50-3,00 zł za metr bieżący i eliminuje to ryzyko całkowicie.

Dla kogo jest ten profil i kiedy go nie stosować

Profil dylatacyjny PCV 2,5 m w pakiecie 5 sztuk sprawdza się w czterech grupach zastosowań. Pierwsza to firmy posadzkarskie wykonujące wylewki na powierzchniach powyżej 100 m² miesięcznie dla nich szybkość montażu i powtarzalność pola są ważniejsze niż cena jednostkowa. Druga grupa to deweloperzy realizujący osiedla garaży podziemnych, gdzie standaryzacja detali obniża koszt eksploatacji w kolejnych latach.

Trzecia persona to inwestor indywidualny budujący dom jednorodzinny z ogrzewaniem podłogowym na powierzchni 80-140 m². Tutaj ważna jest prostota: jedno opakowanie pokrywa wszystkie dylatacje w typowym salonie z kuchnią, a brak konieczności usuwania listew po zalaniu oznacza mniej pracy i mniejsze ryzyko naruszenia świeżego betonu. Czwarta grupa to ekipy remontowe pracujące na tarasach i chodnikach zewnętrznych, gdzie szybkie tempo i odporność na warunki atmosferyczne decydują o terminowości.

Nie stosuje się tego profilu w trzech sytuacjach. Pierwsza to posadzki z ogrzewaniem elektrycznym matowym o grubości poniżej 5 mm listwa 12,5 cm nie ma fizycznego sensu, a dylatację realizuje się przez nacięcia piłą. Druga sytuacja to wylewki samopoziomujące na bazie gipsu syntetycznego, które mają współczynnik rozszerzalności dwukrotnie niższy od cementu i w praktyce nie wymagają dylatacji pośrednich przy polach do 40 m². Trzecia to posadzki przemysłowe z warstwą utwardzaną korundem lub kwarcem, gdzie krawędź profilu musi być zlicowana z wierzchnią warstwą ścieralną a PCV ściera się szybciej niż kruszywo mineralne.

Checklist przed zakupem

• Grubość planowanej wylewki mieści się w zakresie 8-14 cm
• Typ podłoża pozwala na kotwienie listwy co 80-100 cm
• Rozstaw pól dobrany do obecności ogrzewania podłogowego (maks. 25 m²) lub jego braku (maks. 30-36 m²)
• Wyliczona długość wszystkich dylatacji obejmuje 5-10% zapasu na przycinanie
• Sprawdzona klasa reakcji na ogień profilu (minimum klasa E wg PN-EN 13501-1)
• Zaplanowana taśma dylatacyjna obwodowa na styku ze ścianami

Pytania, które padają przy planowaniu dylatacji

Jak rozstawić listwy na powierzchni 100 m²? Podziel pole na kwadraty lub prostokąty o boku nieprzekraczającym 5 metrów. Przy wylewce 10 cm bez ogrzewania wystarczą cztery pola po 25 m², co oznacza około 40 metrów bieżących listwy, czyli cztery opakowania po 12,5 mb. Przy ogrzewaniu podłogowym zmniejsz pole do 20 m² i zwiększ zapas o jedno opakowanie.

Czy listwa PCV nadaje się do posadzek żywicznych? Tak, ale tylko jako dylatacja konstrukcyjna w podłożu betonowym. Wierzchnia warstwa żywicy wymaga osobnego nacięcia piłą w linii pokrywającej się z profilem, ponieważ żywica o grubości 2-4 mm nie przenosi tego samego ruchu co beton 10-12 cm.

Ile kosztuje komplet na typowy garaż 40 m²? Przy podziale na cztery pola potrzeba 20 metrów bieżących listwy. Jedno opakowanie 12,5 mb pokrywa większość powierzchni, drugie stanowi zapas na docięcia i krawędzie. Łączny koszt mieści się w przedziale 90-130 zł netto, czyli poniżej 3 zł na metr kwadratowy posadzki.

Kiedy warto dopłacić do droższego rozwiązania

Profile z polichlorku winylu są optymalnym wyborem w 80% realizacji mieszkaniowych i lekkich przemysłowych. W pozostałych 20% dużych halach produkcyjnych, magazynach wysokiego składowania, centrach logistycznych z ruchem wózków o nacisku powyżej 5 ton na oś warto rozważyć profile ze stali nierdzewnej lub aluminium. Ich koszt jednostkowy jest 2,5-3,5-krotnie wyższy, ale odporność na ścieranie krawędzi wielokrotnie przewyższa PCV.

Przy posadzkach o dużych obciążeniach punktowych, na przykład pod maszyny drukarskie, prasy hydrauliczne lub linie produkcyjne, profile stalowe lepiej rozkładają siły skupione. PCV w tych warunkach może ulec odkształceniu plastycznemu przy krawędzi po kilku miesiącach eksploatacji, co skutkuje rozchwianiem wózka transportowego lub widelcowego.

Skalowalność i logistyka na budowie

Jedno opakowanie o wadze 4,8-5,5 kg łatwo przenieść ręcznie, a złożone na palecie 40 paczek zajmują powierzchnię 1,2 m². To ważne na budowach z ograniczonym placem składowym, gdzie każdy metr kwadratowy kosztuje. Profile PCV nie wymagają zadaszenia ani ochrony przed wilgocią można je składować na zewnątrz przez kilka tygodni bez utraty właściwości.

Cięcie na wymiar wykonuje się ręczną piłką do PVC lub szlifierką kątową z tarczą do tworzyw. Krawędź po cięciu nie wymaga fazowania ani gratowania, ponieważ beton i tak wypełni ewentualną nierówność. To kolejna oszczędność czasu wobec profili metalowych, które po docięciu trzeba zabezpieczyć antykorozyjnie na końcach.

Przy realizacjach powyżej 500 m² posadzki warto zamówić profile o 10-15% więcej niż wynika z obliczeń. Zapas chroni przed opóźnieniami w przypadku pomyłki przy cięciu lub konieczności dodania dylatacji w miejscu, którego nie uwzględniono w projekcie. Jeden profil więcej kosztuje 8-12 zł, a przestój ekipy czekającej na dostawę to kilkaset złotych za każdą godzinę.

Akcesoria uzupełniające dylatację

• Taśma dylatacyjna obwodowa z pianki PE o grubości 5-10 mm oddziela wylewkę od ścian i słupów
• Kliny plastikowe do podparcia listwy w trakcie wylewania utrzymują profil w pionie
• Profile narożne zewnętrzne do zabezpieczenia krawędzi tarasów i schodów
• Wkładki dylatacyjne z gumy EPDM do dylatacji konstrukcyjnych o ruchu powyżej 5 mm

Na co zwrócić uwagę przy odbiorze posadzki

Po 28 dniach wiązania betonu warto sprawdzić kilka parametrów gotowej posadzki. Równość mierzy się łatą dwumetrową w kilku miejscach pola dopuszczalna odchyłka dla posadzek przemysłowych wynosi 3 mm na 2 metry, a dla mieszkaniowych 4 mm. Listwa dylatacyjna powinna wystawać ponad powierzchnię nie więcej niż 1 mm większe nierówności ścinają się szlifierką przed układaniem warstwy wykończeniowej.

Sprawdź też liniowość dylatacji. Odchylenie od projektowanej osi powyżej 5 mm na metrze bieżącym oznacza, że montaż wymagał korekty jeszcze przed zatarciem. Po zaschnięciu betonu korekta jest możliwa tylko przez nacięcie nowej dylatacji piłą w odległości co najmniej 10 cm od istniejącej, co osłabia przekrój płyty.

Jeżeli wylewka współpracuje z ogrzewaniem podłogowym, pierwsze wygrzewanie rozpocznij nie wcześniej niż po 21 dniach od wylania, zaczynając od temperatury zasilania 20°C i zwiększając ją o 5°C dziennie do osiągnięcia temperatury projektowanej. Zbyt szybkie wygrzewanie powoduje gwałtowne odparowanie wody z porów i lokalne skurcze, które omijają pola dylatacyjne i rysują powierzchnię w nieprzewidzianych miejscach.

Praktyczny scenariusz: hala 300 m²

Wyobraź sobie halę magazynową o wymiarach 30 × 10 metrów, z wylewką cementową klasy C25/30 o grubości 12 cm i ogrzewaniem podłogowym wodnym. Przy maksymalnym polu 25 m² potrzebujesz 12 pól po średnio 25 m² każde. W praktyce oznacza to 7-8 profili wzdłużnych o łącznej długości 80-100 metrów bieżących.

Koszt materiału przy cenie 4,20 zł/mb wynosi około 420 zł za profile, plus 240 zł za taśmę obwodową i 80 zł za akcesoria montażowe. Łącznie 740 zł na całą halę, czyli 2,47 zł za metr kwadratowy posadzki. Dla porównania, naprawa spękanej posadzki w takiej hali to minimum 25 000 zł, nie licząc strat operacyjnych związanych z wyłączeniem obiektu z eksploatacji.

Czas montażu profili w tej skali to jeden dzień roboczy dla dwóch osób. Wylewanie i zatarcie zajmuje kolejne trzy dni dla ekipy czteroosobowej. Łączny czas realizacji posadzki wynosi więc około tygodnia, z czego przygotowanie dylatacji odpowiada za mniej niż 15% czasu, a wpływa na jakość całej inwestycji.

Normy i wymagania techniczne

W polskim prawie budowlanym wymóg wykonywania dylatacji wynika z normy PN-EN 13670 „Wykonanie konstrukcji betonowych" oraz z zaleceń producentów cementu i domieszek. Eurokod 2 (PN-EN 1992-1-1) podaje maksymalne odległości między dylatacjami w zależności od grubości płyty i warunków dojrzewania dla typowej wylewki mieszkaniowej jest to 6-8 metrów w jednym kierunku, co przekłada się na pola 25-50 m².

W przypadku posadzek przemysłowych dodatkowe wymagania nakłada norma PN-EN 13892 dotycząca metod badania posadzek. Zgodnie z nią dylatacje powinny być rozmieszczone tak, aby żadne pole nie przekraczało 36 m² bez dodatkowego wzmocnienia, a w strefach o dużym natężeniu ruchu 25 m². Nieprzestrzeganie tych wytycznych może skutkować odmową odbioru posadzki przez inspektora nadzoru inwestorskiego lub ubezpieczyciela.

Warto też pamiętać o Warunkach Technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, w szczególności o paragrafach dotyczących izolacyjności termicznej i akustycznej. Listwa dylatacyjna nie zastępuje dylatacji termicznej ani akustycznej to rozwiązania uzupełniające się, a nie konkurujące. W budynkach wielorodzinnych dylatacja akustyczna między stropem a ścianami realizowana jest paskiem z wełny mineralnej lub pianki PE i stanowi osobną warstwę, niezależną od dylatacji skurczowej wylewki.

Listwa dylatacyjna PCV do betonu o wysokości 12,5 cm to najprostszy sposób na kontrolowanie skurczu i prowadzenie łaty w jednym przejściu. Jedno opakowanie pięciu sztuk pokrywa 12,5 metra bieżącego, wystarczającego na typowe pole 25-30 m². Montaż zajmuje mniej niż godzinę na pomieszczenie, a brak konieczności wyciągania profilu po związaniu betonu eliminuje jeden z najczęstszych błędów wykonawczych. Cena 44-60 zł netto za opakowanie stanowi ułamek kosztu ewentualnej naprawy spękanej posadzki, a zgodność z normą PN-EN 13670 zamyka temat odbiorów technicznych. Przy wyborze warto zwrócić uwagę na klasę reakcji na ogień, odporność temperaturową i sposób podparcia profilu w trakcie wylewania trzy detale, które decydują o tym, czy listwa spełni swoją funkcję przez następne 25-30 lat eksploatacji budynku.
