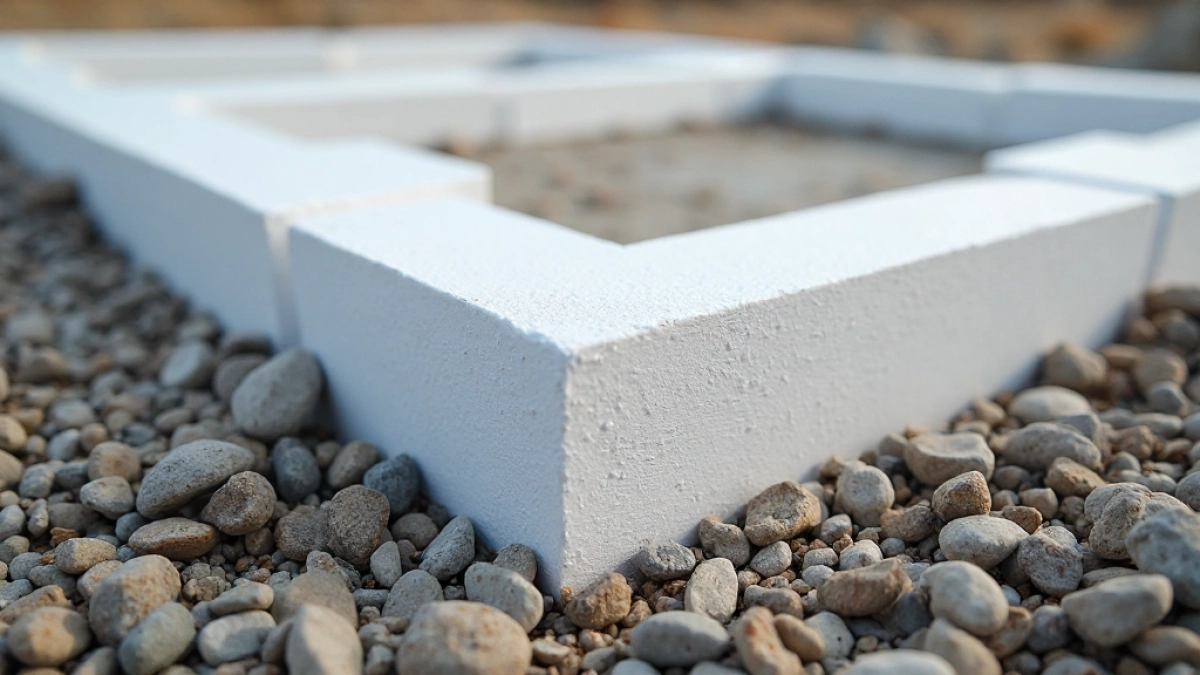

Kształtki styropianowe do płyty fundamentowej – typ L

Kształtki styropianowe typu L służą jako szalunek tracony i pierwsza warstwa izolacji termicznej pod płytę fundamentową. Te elementy brzegowe upraszczają budowę, eliminując mostki termiczne dzięki precyzyjnemu układaniu. Omówimy proste i narożne warianty, montaż krok po kroku, wzmocnienia z XPS czy EPS, personalizację wymiarów oraz współczynnik U, który decyduje o efektywności izolacji.

• Elementy brzegowe styropianowe typ L proste
• Kształtki narożne styropianowe do fundamentu
• Montaż kształtek styropianowych pod płytę
• Eliminacja mostków termicznych w kształtkach L
• Wzmocnione kształtki styropianowe XPS EPS
• Personalizacja wymiarów kształtek brzegowych
• Współczynnik U kształtek do izolacji fundamentu
• Pytania i odpowiedzi

Elementy brzegowe styropianowe typ L proste

Elementy brzegowe typu L proste to podstawa izolacji peryferyjnej płyty fundamentowej. Ich kształt przypomina literę L, gdzie pionowa część działa jako szalunek, a pozioma izoluje podłoże. Wykonane ze styropianu grafitowego zapewniają niską przewodność cieplną. Długość standardowa wynosi 1-2,5 metra, wysokość pionowa 200-600 mm, szerokość pozioma 100-300 mm. Dzięki temu dopasowują się do większości projektów budowlanych. Układanie ich eliminuje cięcie na budowie.

W profilu L pionowa ściana zastępuje tradycyjny szalunek drewniany, który po betonowaniu zostaje usunięty. Pozioma rama styropianowa zapobiega ucieczce ciepła na styku gruntu i betonu. Materiał jest lekki, co ułatwia transport i manipulację. W miejscach prostych linii fundamentu te kształtki tworzą ciągłą barierę termiczną. Ich powierzchnia jest gładka, co sprzyja równomiernemu wylaniu betonu.

Cechy konstrukcyjne

Grubość ścianek wynosi zazwyczaj 30-50 mm, co wystarcza na wytrzymałość podczas wylewki. Wcięcia pióro-wpust na końcach umożliwiają szczelne łączenie. To rozwiązanie minimalizuje mostki termiczne na styku elementów. Styropian EPS o gęstości 15-20 kg/m³ sprawdza się w standardowych warunkach gruntowych. Dla wilgotnych podłoży polecany jest EPS HYDRO z domieszkami.

• Sprawdź wymiary projektu fundamentu przed wyborem długości kształtek.
• Ułóż elementy na równym podłożu z folią izolacyjną.
• Połącz piórem i wpustem, zabezpiecz klinami.
• Wylej beton, dbając o wibrowanie w narożach.

Te elementy redukują czas przygotowania o połowę w porównaniu do metod tradycyjnych. Ich stabilność podczas betonowania wynika z odpowiedniej sztywności. Po utwardzeniu betonu kształtki pozostają na stałe jako izolacja.

Kształtki narożne styropianowe do fundamentu

Kształtki narożne uzupełniają system L w miejscach załamań fundamentu. Ich design zakłada kąt 90 stopni, z symetrycznymi ramionami L. Dostępne w tych samych wysokościach co proste, ale z fabrycznie frezowanymi narożnikami. Zapewniają ciągłość izolacji bez dylatacji termicznych. Montaż w narożnikach zapobiega kondensacji pary wodnej.

W narożnikach mostki termiczne powstają najczęściej z powodu niedokładnego cięcia. Gotowe kształtki eliminują ten problem dzięki precyzyjnemu spasowaniu. Pionowa część ma wzmocnione krawędzie na łączeniach. Szerokość pozioma dopasowana do otuliny betonowej, zwykle 150 mm. To klucz do szczelnej izolacji zewnętrznej ściany fundamentowej.

Dopasowanie do geometrii

Dla narożników zewnętrznych ramiona są dłuższe o 20-30 cm dla lepszego zakotwienia. Wewnętrzne warianty mają krótsze, by nie kolidować z zbrojeniem. Styropian XPS w narożnikach zwiększa odporność na ściskanie. Gęstość 30-35 kg/m³ wytrzymuje obciążenia gruntowe. Łączenie z prostymi elementami następuje płynnie.

• Zmierz kąt narożnika i wybierz standard 90° lub niestandardowy.
• Wsuń pióro narożnika w wpusty sąsiednich kształttek.
• Zabezpiecz taśmą izolacyjną na styku.
• Sprawdź pionowość poziomnicą przed betonem.
• Dodaj zbrojenie dodatkowe w narożu.

Narożniki te podnoszą trwałość całej izolacji brzegowej. Ich zastosowanie skraca prace o 30% w skomplikowanych geometriach.

Montaż kształtek styropianowych pod płytę

Montaż zaczyna się od przygotowania podłożu pod płytę fundamentową. Usuń humus, wyrównaj i ułóż folię PE o grubości 0,2 mm. Kształtki L układaj wzdłuż obwodu, zaczynając od narożników. Pozioma część powinna leżeć płasko na folii. pionowa – pionowo, z lekkim przechyleniem do wewnątrz dla stabilności betonu.

Łączenie pióro-wpust zapewnia szczelność bez kleju. W miejscach dużych obciążeń wzmocnij klinami drewnianymi. Odległość między klinami 50-100 cm. Po ułożeniu obwodu sprawdź ciągłość izolacji. Wylewka betonowa C20/25 zbrojona siatką ø8 mm. Czas wibrowania kluczowy dla przylegania.

Kroki montażu szczegółowo

Podłoże musi być suche i nośne, o nośności min. 100 kPa. Kształtki transportuj pionowo, by uniknąć deformacji. W zimie osusz podłoże nagrzewnicami. Letnie upały wymagają cienia podczas układania.

• 1. Oczyść i wyrównaj grunt.
• 2. Rozłóż folię izolacyjną z zakładką 20 cm.
• 3. Ułóż narożniki, potem proste L.
• 4. Połącz i zabezpiecz klinami.
• 5. Wylej beton na grubość 15-20 cm.
• 6. Wibrowanie i pielęgnacja wilgotna 7 dni.

Montaż zajmuje 1-2 dni dla 100 m². Błędy jak luźne połączenia prowadzą do nieszczelności. Regularna kontrola podczas prac gwarantuje sukces.

Po betonowaniu kształtki stają się integralną częścią konstrukcji. Izolacja pionowa chroni przed wilgocią gruntową.

Eliminacja mostków termicznych w kształtkach L

Mostki termiczne w fundamencie powodują straty ciepła do 30% całkowitej ucieczki energii. Kształtki L eliminują je dzięki ciągłej warstwie izolacyjnej na styku grunt-beton-ściana. Pióro-wpust blokuje przenikanie zimna w złączach. Brak przerw materiałowych zapewnia jednolitą barierę. Symulacje termiczne pokazują redukcję strat o 80%.

Tradycyjny szalunek drewniany tworzy przerwy izolacyjne. Styropian L wypełnia je całkowicie. pionowa ściana izoluje ścianę fundamentową na wysokość 30 cm nad gruntem. Pozioma część oddziela beton od gruntu. To podwójna ochrona przed chłodem.

Mechanizmy eliminacji

W miejscach narożników frezowane krawędzie zapobiegają skupiskom zimna. Dodatkowa taśma bitumiczna na złączach wzmacnia szczelność. Badania kamer termowizyjnych potwierdzają brak gradientów temperatury. Współpracują z folią damp-proof na podłożu.

• Identyfikuj potencjalne mostki w projekcie.
• Układaj bez przerw, łącząc ciasno.
• Użyj taśmy uszczelniającej na piórowo-wpuszowych złączach.
• Sprawdź termowizją po 28 dniach utwardzania.
• Dostosuj otulinę betonową do 5 cm min.

Eliminacja mostków obniża rachunki za ogrzewanie długoterminowo. Budynki z takim systemem spełniają normy WT 2021.

Precyzja montażu decyduje o skuteczności. Regularne szkolenia ekip montażowych poprawiają wyniki.

Wzmocnione kształtki styropianowe XPS EPS

Wzmocnione kształtki z XPS lub EPS wytrzymują wyższe obciążenia gruntowe. XPS o λ=0,034 W/mK jest sztywniejszy, idealny pod drogi dojazdowe. EPS HYDRO z λ=0,038 W/mK odporny na wilgoć. Wzmocnienie folią aluminiową lub płytą włókno-cementową zwiększa wytrzymałość na ściskanie do 400 kPa.

XPS produkowany metodą ekstruzji ma zamknięte pory, co blokuje kapilary wody. EPS formowany z kulek polistyrenowych jest lżejszy i tańszy. Wybór zależy od klasy obciążenia gruntu. Wzmocnione warianty mają dodatkową warstwę ochronną zewnętrzną.

Porównanie materiałów

• Oceń obciążenie gruntu geotechnicznie.
• Wybierz XPS do słabych gruntów.
• Dla standardu EPS z hydrofobem.
• Wzmocnij folią w strefach ruchu kołowego.
• Testuj ściskanie przed montażem.

Wzmocnienia przedłużają żywotność izolacji o dekady. Hybrydowe wersje łączą zalety obu materiałów.

Zewnętrzna warstwa chroni przed gryzoniami i uszkodzeniami mechanicznymi.

Personalizacja wymiarów kształtek brzegowych

Personalizacja pozwala na dopasowanie kształttek do niestandardowych projektów. Producent wycina długość od 0,5 do 6 m, wysokość pionową 100-1000 mm, szerokość 50-500 mm. Dla łuków stosuje frezowanie CNC. Czas realizacji 7-14 dni. To oszczędza czas na budowie.

W projektach z nieregularnym obrysem standardowe L nie wystarczą. Dostosowane elementy zapewniają ciągłość izolacji. Oprogramowanie CAD integruje wymiary z projektem fundamentu. Tolerancja cięcia ±2 mm gwarantuje spasowanie.

Proces zamawiania

Podaj rysunek 2D z wymiarami i kątami. Wybierz materiał EPS/XPS. Określ wzmocnienia. Prototyp testowany na zgodność. Dostawa paletowana z etykietami.

• Przygotuj dokładny plan fundamentu.
• Określ wymagane wymiary i materiał.
• Zweryfikuj prototyp.
• Zamów serię z dostawą just-in-time.
• Montuj wg załączonej instrukcji.

Personalizacja redukuje odpady o 90%. Idealna dla modernizacji i nietypowych budowli.

Dopasowane kształtki podnoszą precyzję całej konstrukcji fundamentowej.

Współczynnik U kształtek do izolacji fundamentu

Współczynnik U dla kształtek L wynosi 0,25-0,35 W/(m²K) przy grubości 200 mm. Niższy U oznacza lepszą izolacyjność. Zależy od λ materiału i konstrukcji L. Normy PN-EN 1264 wymagają U poniżej 0,40. Kształtki spełniają z zapasem dzięki ciągłej warstwie.

Obliczenia U uwzględniają pionową i poziomą część. Dla EPS U=0,32, XPS=0,28. Wzmacniane warianty nie pogarszają wartości. Symulacje FEM potwierdzają dokładność. Porównanie z tradycyjną izolacją pokazuje przewagę 20-30%.

Wykres porównawczy U

• Oblicz U wg wzoru U=λ/d.
• Dostosuj grubość do wymagań projektu.
• Sprawdź certyfikaty materiałów.
• Monitoruj U termowizją po budowie.
• Optymalizuj dla klasy energetycznej A.

Niski U przyczynia się do certyfikatów budynków pasywnych. Długoterminowa oszczędność energii jest znacząca.

Integracja z całą izolacją podłogi maksymalizuje efekt.

Pytania i odpowiedzi

• Co to są kształtki styropianowe do płyty fundamentowej?

  Kształtki styropianowe to elementy brzegowe w kształcie litery L, służące jako szalunek tracony oraz pierwsza warstwa izolacji termicznej płyty fundamentowej. Umożliwiają one szybkie i precyzyjne przygotowanie izolacji peryferyjnej bez cięcia materiałów na budowie.

• Jakie materiały wykorzystuje się do produkcji kształtek brzegowych?

  Kształtki produkowane są z styropianu XPS lub EPS HYDRO. Dostępne są wersje proste i narożne, z opcją wzmocnienia dodatkową warstwą z płyty włókno-cementowej dla zwiększonej trwałości oraz zewnętrznej warstwy ochronnej przed uszkodzeniami mechanicznymi.

• Czy kształtki styropianowe eliminują mostki termiczne?

  Tak, system łączy kształtki za pomocą piór, co skutecznie eliminuje mostki cieplne w miejscach styku elementów. Charakteryzują się niskim współczynnikiem przenikania ciepła U [W/(m²·K)], zapewniając wysoką efektywność termoizolacyjną.

• Czy możliwe jest dostosowanie wymiarów i kształtu kształtek?

  Tak, producent oferuje personalizację – elementy brzegowe mogą być wykonane w dowolnych wymiarach (długość x wysokość x szerokość) i kształtach, co skraca czas montażu i ułatwia budowę izolowanej płyty fundamentowej.
