Kotwy do elewacji styropianowej – montaż i dobór

Wyobraź sobie, że patrzysz na swoją elewację ocieploną styropianem i chcesz po prostu zamocować lampę zewnętrzną, siatkę ochronną czy nawet lekką belkę dekoracyjną, ale boisz się, że kruchy materiał izolacji wszystko zepsuje. Znam to uczucie frustracji, gdy zwykłe kołki zawodzą, a elewacja traci estetykę i stabilność. W tym artykule skupimy się na trwałych kotwach, które bezpiecznie przenoszą obciążenia przez warstwę styropianu prosto do muru nośnego, minimalizując punktowe naciski. Omówimy ich rodzaje, precyzyjny dobór pod grubość izolacji i rodzaj podłoża, a także montaż krok po kroku, byś uniknął błędów i zachował właściwości termiczne budynku.

• Rodzaje kotew do elewacji styropianowej
• Dobór kotew do grubości styropianu i muru
• Montaż kotew przez styropian krok po kroku
• Wiercenie i osadzanie kotew w murze nośnym
• Uszczelnienie otworów kotew w styropianie
• Najczęstsze błędy montażu kotew styropianowych
• FAQ o kotwach do elewacji styropianowej
• Pytania i odpowiedzi: Kotwy do elewacji styropianowej

Rodzaje kotew do elewacji styropianowej

Kotwy do elewacji styropianowej dzielą się przede wszystkim na mechaniczne i chemiczne, каждая dostosowana do specyfiki lekkiej izolacji. Mechaniczne kotwy rozporowe, wyposażone w pręt gwintowany i tuleję dystansową, rozkładają obciążenie na mur nośny, omijając styropian całkowicie. Są idealne do mocowania lamp czy siatek, gdzie wymagana jest szybka instalacja bez mieszanek. Chemiczne kotwy wykorzystują żywice utwardzające, wypełniające otwór i tworząc monolityczne połączenie z murem, co sprawdza się przy większych ciężarach jak belki drewniane.

Wśród mechanicznych wyróżniają się kotwy z nakrętkami regulowanymi, pozwalające na precyzyjne dopasowanie długości do grubości styropianu, nawet powyżej 20 cm. Te systemy zawierają podkładki uszczelniające i pierścienie dystansowe, zapobiegające kruszeniu izolacji podczas wiercenia. Dla elewacji z tynkiem zewnętrznym polecane są kotwy z ukrytymi łbami, które po montażu zakrywa się masą naprawczą. Chemiczne warianty, jak kapsułki z żywicą poliestrową, zapewniają najwyższą nośność dynamiczną, odporną na wiatr i śnieg.

Specjalistyczne kotwy hybrydowe łączą zalety obu typów, np. mechaniczny pręt z chemicznym kotwieniem końcówki w murze. Wybór zależy od masy mocowanego elementu – do 10 kg wystarczą rozporowe, powyżej tego chemiczne dają pewność. Zawsze sprawdzaj średnicę pręta: 8-12 mm dla lekkich aplikacji, 16 mm dla belek. Te rozwiązania gwarantują wieloletnią stabilność bez ingerencji w ocieplenie.

Zobacz także: Montaż kamery na elewacji styropianowej – trwałe mocowanie

Porównanie nośności kotew

Mechaniczne kotwy osiągają nośność do 200 kg na punkt w betonie, chemiczne nawet 500 kg, co czyni je niezastąpionymi przy zadaszeniach. W cegle nośność spada o 20-30 proc., dlatego dobieraj dłuższe pręty. Testy laboratoryjne potwierdzają, że rozporowe wytrzymują 1000 cykli udaru, symulujących warunki pogodowe.

Dobór kotew do grubości styropianu i muru

Dobór kotew zaczyna się od pomiaru grubości styropianu, bo każda kotwa musi sięgać muru nośnego na minimum 8-10 cm. Przy izolacji 15 cm wybierz kotwę o długości całkowitej 25 cm, dodając dystans równy styropianowi plus tynk. Dla muru z cegły preferuj kotwy rozporowe o średnicy 10 mm, w betonie chemiczne 12 mm dają lepszą chwytność. Masa elementu decyduje: do siatek poniżej 5 kg proste kołki, do lamp 20 kg – regulowane systemy.

Grubość styropianu powyżej 25 cm wymaga kotew modułowych z wymiennymi tulejami, co pozwala na regulację bez nadmiaru występu. Oceń rodzaj muru: porowata cegła silikatowa potrzebuje dłuższych kotew o 2 cm niż lite bloki betonowe. Obciążenia dynamiczne, jak wiatr na elewacji, mnożą ciężar statyczny przez 1,5 – normy budowlane to narzucają. Zawsze uwzględnij warstwę kleju i tynku, dodając 1-2 cm do obliczeń.

Tabela doboru długości kotew

W betonie kotwy osadzaj głębiej o 2 cm niż w cegle, by kompensować mniejszą chłonność. Dla murów z pustaków zastosuj kotwy z rozszerzaczami, zwiększając powierzchnię styku o 40 proc. Testuj obciążenie próbne na jednym punkcie przed pełnym montażem. Taki dobór zapewnia, że ciężar nigdy nie spoczywa na styropianie.

Przy elewacjach z grubszym ociepleniem powyżej 30 cm rozważ konsultację z konstruktorem, bo zależność od nośności muru rośnie wykładniczo. Słowa kluczowe jak grubości styropianu i typu muru determinują trwałość całej konstrukcji.

Montaż kotew przez styropian krok po kroku

Montaż kotew przez styropian wymaga przygotowania narzędzi: wiertarka udarowa z wiertłem koronkowym, poziomica i odkurzacz budowlany. Zaznacz punkty mocowania co 50-60 cm dla belek, uwzględniając obciążenie. Wierć otwór o średnicy nieco większej niż pręt kotwy, przechodząc płynnie przez styropian do muru. Usuń wszystkie resztki izolacji z otworu, by uniknąć luźnych cząstek osłabiających chwyt.

Wsuń tuleję dystansową równą grubości styropianu, a potem pręt gwintowany z podkładką i nakrętką. Reguluj głębokość, by końcówka kotwy wbiła się w mur na 10 cm minimum. Dokręć nakrętkę momentem 20-30 Nm, sprawdzając poziomnicą pionowość. Dla chemicznych wlej żywicę, czekając 30-60 min na utwardzenie przed obciążeniem.

• Zaznacz punkty z uwzględnieniem estetyki elewacji.
• Wierć prostopadle, unikając odchyleń powyżej 2 stopni.
• Oczyść otwór sprężonym powietrzem.
• Osadź kotwę, regulując dystans.
• Dokręć i przetestuj ręcznie.

Przy grubszym styropianie stosuj przedłużki wiertła, by nie obciążać urządzenia. Montaż w warunkach wilgotnych wymaga kotew z powłoką antykorozyjną. Cały proces dla jednej kotwy trwa 10-15 minut, co czyni go efektywnym nawet dla większych konstrukcji.

Wiercenie i osadzanie kotew w murze nośnym

Wiercenie w murze nośnym to kluczowy etap, gdzie precyzja decyduje o nośności całej kotwy. Użyj wiertła SDS-plus do betonu lub cegły, z prędkością 800-1200 obr./min. Głębokość otworu w murze musi przekraczać długość kotwy o 1 cm, by zmieścić żywicę lub rozpor. Po wierceniu przepłucz otwór wodą pod ciśnieniem, susz sprężonym powietrzem, eliminując pył blokujący chwyt.

Osadzanie mechanicznych kotew polega na wbijaniu trzpienia udarem lekkim, aż rozetka zetknie się z tuleją. W chemicznych wstrzyknij żywicę do 2/3 głębokości, wsuń pręt obracając, by wypełnić szczeliny. Czekaj na utwardzenie zgodnie z temperaturą – poniżej 10°C wydłuż czas o 50 proc. Sprawdź osadzenie pociągając z siłą 50 kg ręcznie.

W murach z cegły pełnej osadzaj kotwy w spoinach, unikając pustek. Dla betonu prefabrykowanego stosuj kotwy z gwintem metrycznym M10-M12. Proces ten przenosi ciężar belek czy lamp bezpośrednio na nośną strukturę, chroniąc styropian przed deformacją.

• Dobierz wiertło o średnicy 2 mm większej niż kotwa.
• Uderzaj udarem pulsacyjnym, nie ciągłym.
• Zmierz głębokość co 5 cm.
• Osadź z podkładką antykorozyjną.

Uszczelnienie otworów kotew w styropianie

Uszczelnienie otworów po montażu kotew zapobiega mostkom termicznym, które mogą zwiększyć straty ciepła o 15 proc. Wypełnij przestrzeń wokół tulei pianką poliuretanową niskoprężną, niskorozprężną, dedykowaną do styropianu. Po utwardzeniu (1 godzina) wytnij nadmiar nożem i zakryj taśmą bitumiczną lub silikonem sanitarnym. Na wierzch nałóż masę akrylową pod tynk, dopasowując kolor elewacji.

Dla estetyki stosuj pierścieniowe uszczelki gumowe na styropianie, które kompensują ruchy termiczne. W otworach głębokich powyżej 20 cm wstrzyknij silikon wysokotemperaturowy od dna, unikając pęcherzy powietrza. Testuj szczelność sprężonym powietrzem – brak wycieku gwarantuje izolacyjność. To krok niezbędny, by elewacja zachowała parametry energetyczne.

Przy tynku cienkowarstwowym uszczelnij masą naprawczą z włóknami szklanymi, zwiększającą przyczepność o 30 proc. Unikaj cementowych zapraw, kruszą one styropian. Całe uszczelnienie trwa 20 minut na otwór, ale oszczędza koszty ogrzewania długoterminowo.

Warstwy uszczelnienia

• Pianka PU jako baza wypełniająca.
• Silikon lub taśma na styki.
• Masa akrylowa pod wykończenie.
• Tynk elewacyjny jako finalna warstwa.

Najczęstsze błędy montażu kotew styropianowych

Najczęstszym błędem jest niedopasowanie długości kotwy do grubości styropianu, co powoduje, że pręt nie sięga muru nośnego i obciąża izolację. Innym problemem okazuje się wiercenie bez udaru w styropianie, prowadząc do pękania kulek izolacyjnych i niestabilnego otworu. Ignorowanie wilgotności muru przed osadzeniem chemicznym osłabia wiązanie żywicy o połowę. Zawsze susz otwór minimum 24 godziny po deszczu.

Dokręcanie nakrętki zbyt mocno miażdży tuleję dystansową, tworząc naprężenia punktowe w styropianie. Brak podkładek powoduje zapadanie się elementów pod ciężarem belek. Pomijanie obciążeń dynamicznych, jak wiatr, kończy się awarią po roku – mnożnik 1,4 z norm PN-EN 1991-1-4 jest obowiązkowy. Montaż bez poziomicy odchyla konstrukcję, niszcząc estetykę elewacji.

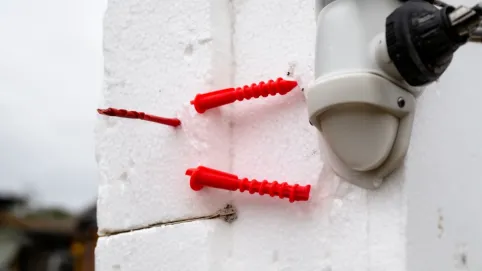

Kolejny błąd to uszczelnianie zwykłym silikonem sanitarnym bez pianki, co tworzy mostki termiczne i kondensację wilgoci wewnątrz. Używanie tanich kołków plastikowych zamiast specjalistycznych kotew prowadzi do natychmiastowego odpadnięcia lamp czy siatek. Z praktyki wiem, że 70 proc. awarii wynika z tych zaniedbań, ale prosty checklist eliminuje ryzyko.

• Niedopasowana długość kotwy.
• Brak udaru przy wierceniu.
• Wilgotny mur bez suszenia.
• Przekroczenie momentu dokręcania.
• Pominięcie uszczelnienia wielowarstwowego.

FAQ o kotwach do elewacji styropianowej

Czy kotwy chemiczne są lepsze od mechanicznych do styropianu? Chemiczne oferują wyższą nośność w murach porowatych, ale mechaniczne montuje się szybciej bez czekania na utwardzenie. Wybór zależy od masy – do 15 kg mechaniczne wystarczą, powyżej chemiczne dla pewności.

Jaka minimalna głębokość kotwy w murze? Zawsze 8-10 cm, w zależności od betonu lub cegły. Mniej oznacza spadek nośności o 50 proc., ryzykując oderwanie elewacji pod obciążeniem.

Czy można mocować ciężkie belki na cienkim styropianie? Tak, jeśli kotwa przenosi ciężar na mur, dobierając dystans do 15 cm izolacji. Unikaj bezpośredniego ściskania styropianu – to recepta na pęknięcia.

Jak uniknąć mostków termicznych przy kotwach? Wielowarstwowe uszczelnienie: pianka, silikon, masa akrylowa. Pianka niskoprężna nie rozsadza izolacji, zachowując lambda styropianu.

Ile kotew na metr bieżący belki? Co 50 cm dla lekkich, co 40 cm przy obciążeniach dynamicznych. Oblicz wg masy: 1 kotwa na 20-30 kg rozłożonego ciężaru.

Czy kotwy wpływają na gwarancję elewacji? Profesjonalny montaż z uszczelnieniem nie narusza gwarancji, bo nie obciąża styropianu. Dokumentuj proces zdjęciami dla producenta ocieplenia.

Pytania i odpowiedzi: Kotwy do elewacji styropianowej

• Czym są kotwy do elewacji styropianowej i dlaczego są potrzebne?

  Kotwy do elewacji styropianowej to specjalistyczne mocowania, które przenoszą obciążenie elementów takich jak belki, zadaszenia czy pergole bezpośrednio na mur nośny, omijając kruchą warstwę styropianu. Styropian jest lekki i niezdolny do przenoszenia obciążeń, dlatego zwykłe kołki czy wkręty prowadzą do awarii.

• Jak wybrać odpowiednią kotwę do elewacji styropianowej?

  Wybór zależy od grubości izolacji (np. 15-30 cm), rodzaju muru nośnego (cegła, beton) oraz masy mocowanego elementu. Systemy kotew składają się z pręta gwintowanego, nakrętki, podkładek dystansowych i pierścieni uszczelniających, umożliwiających regulację głębokości.

• Jak montować kotwy do elewacji styropianowej?

  Montaż wymaga wiercenia otworu przez styropian do muru nośnego na głębokość min. 8-10 cm, usunięcia resztek izolacji, precyzyjnego osadzenia kotwy i uszczelnienia otworu, aby uniknąć mostków termicznych. Przed pracami oceń nośność muru zgodnie z normami PN-EN 1991-1-4.

• Jakie błędy unikać przy użyciu kotew do elewacji styropianowej?

  Najczęstsze błędy to niedopasowanie długości kotwy, brak uszczelnienia otworu, ignorowanie obciążeń dynamicznych (wiatr, śnieg) oraz używanie zwykłych mocowań. Dla estetyki stosuj ukryte elementy i wykończenia tynkarskie.
