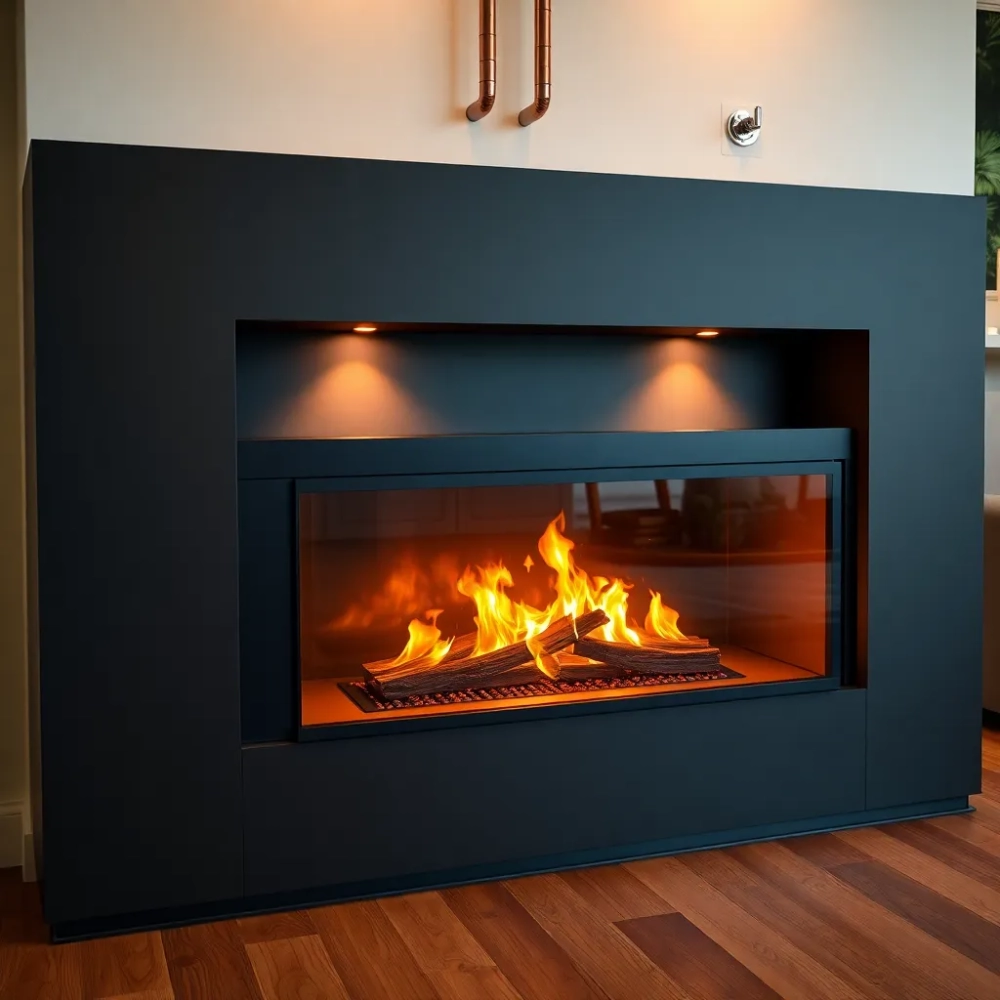

Kominek z płaszczem wodnym: instalacja krok po kroku

Planujesz kominek z płaszczem wodnym, bo chcesz ogrzać cały dom drewnem, a nie tylko salon, i podłączyć to do istniejącego centralnego ogrzewania bez remontu na miarę katastrofy? Wiesz, że to nie zwykły kominek do patrzenia w ogień, tylko system, który podgrzewa wodę krążącą rurami po domu, jak kocioł gazowy na sterydach. Rozłożę ci to na części: od prostego wyjaśnienia działania, przez podłączenie do CO i podłogówki, po koszty montażu i pułapki z wymiarami czy zabezpieczeniami - wszystko po to, żebyś uniknął wpadek i cieszył się ciepłem bez nerwów.

• Jak działa instalacja kominka z płaszczem wodnym
• Podłączenie kominka z płaszczem do centralnego ogrzewania
• Wymagania wymiarowe w instalacji kominka z płaszczem wodnym
• Zabezpieczenia instalacji kominka z płaszczem wodnym
• Integracja kominka z płaszczem z kotłem gazowym
• Instalacja kominka z płaszczem do ogrzewania podłogowego
• Koszty i planowanie instalacji kominka z płaszczem wodnym
• Pytania i odpowiedzi o instalacji kominka z płaszczem wodnym

Jak działa instalacja kominka z płaszczem wodnym

Kominek z płaszczem wodnym to nie tradycyjny piec, który grzeje powietrzem tylko jeden pokój, ale urządzenie, gdzie ogień ogrzewa wodę w specjalnym płaszczu wokół paleniska. Ta podgrzana woda krąży potem instalacją centralnego ogrzewania, rozprowadzając ciepło do grzejników czy podłogówki w całym domu. Różnica jest ogromna: zamiast dymu i zimnych kątów masz stabilny obieg jak w kotle, z możliwością podgrzewania ciepłej wody użytkowej prosto z kominka. Wyobraź sobie powrót z pracy i natychmiastowy prysznic - bez czekania na bojler. System działa na zasadzie wymiennika ciepła, gdzie płaszcz wodny izoluje ogień od reszty konstrukcji, zapewniając bezpieczeństwo.

Woda w płaszczu nagrzewa się do 90-95°C podczas palenia, a pompa obiegowa wprawia ją w ruch przez rury. Ciepło trafia do bufora lub bezpośrednio do grzejników, a nadmiar magazynuje się w zbiorniku akumulacyjnym dla dłuższej efektywności. To sprytne rozwiązanie dla hybrydowego ogrzewania, gdzie kominek wspiera kocioł gazowy w szczycie sezonu. Bez płaszcza wodnego drewno marnowałoby się na lokalne grzanie, ale tu staje się paliwem dla całego systemu. Kluczowe jest dopasowanie mocy kominka do metrażu domu - np. 12-20 kW na 150 m².

Instalacja obejmuje kominek, płaszcz wodny, obieg pompą i sterownikiem, który reguluje temperaturę. Podczas spalania drewna woda przejmuje 80-90% energii cieplnej, reszta idzie na powietrze w pomieszczeniu. To podwójna funkcjonalność: wizualny kominek plus realne ogrzewanie, co czyni go alternatywą dla pieców na pellet. Woda wraca schłodzona do płaszcza, zamyka obwód i gotowe - prosty obieg jak w organizmie.

Podłączenie kominka z płaszczem do centralnego ogrzewania

Podłączanie kominka z płaszczem wodnym do centralnego ogrzewania zaczyna się od wyboru miejsca centralnego w domu, by rury były krótkie i strata ciepła minimalna. Najpierw montujesz kominek na solidnej podstawie z betonu, podłączasz płaszcz do obiegu CO za pomocą rur miedzianych lub stalowych o średnicy 1-1,5 cala. Pompa obiegowa i zawory mieszające idą w pakiecie, by woda nie wrzała i temperatura była stabilna. Fachowiec sprawdzi ciśnienie w instalacji - musi być 1,5-2 bary. To nie jest robota na weekend, bo błędy w podłączeniu kończą się awariami.

Schemat podłączenia to pętla: z płaszcza wodnego woda płynie do zbiornika buforowego (minimum 500 l), stamtąd do grzejników. Użyj trójników i zaworów zwrotnych, by kominek nie mieszał się z innymi źródłami ciepła. Materiały potrzebne: rury PEX-AL-PEX, izolacja termiczna, manometry i termometry. Podłącz sterownik do pompy, który wyłącza obieg przy przegrzaniu. W istniejącej instalacji CO dodajesz kominek równolegle, z bypassem dla regulacji przepływu.

Krok po kroku: 1) Zaprojektuj schemat z hydraulikiem. 2) Zainstaluj komin systemowy odporny na sadzę. 3) Podłącz hydraulikę z filtrami na zanieczyszczenia z drewna. 4) Przetestuj na sucho przed paleniem. To integruje kominek z CO bez wymiany całego systemu, oszczędzając tysiące.

• Rury: miedziane lub PEX, średnica DN25-DN32
• Pompa: Grundfos UP15-14 lub podobna
• Zawory: kulowe i termostatyczne
• Bufor: 800-1000 l dla domu 150 m²

Wymagania wymiarowe w instalacji kominka z płaszczem wodnym

Wymagania wymiarowe kominka z płaszczem wodnym dyktują normy PN-EN 12815 i PN-B-10425, zapewniając bezpieczeństwo i efektywność. Minimalna głębokość płaszcza wodnego to 40 cm, by woda dobrze odbierała ciepło, a szerokość paleniska 50-70 cm dla standardowego drewna. Kominek musi mieć wysokość co najmniej 120 cm, z drzwiami otwieranymi na bok lub górę. Odległość od ścian: 20 cm z izolacją, komin o średnicy 150-200 mm. Te wymiary zapobiegają przegrzaniu i zapewniają ciąg spalin.

Dla instalacji w domu jednorodzinnym kominek o mocy 15 kW pasuje do 120-150 m², z płaszczem o pojemności 20-30 l wody. Komin powinien wystawać 50 cm nad dachem, z cegły szamotowej lub systemowym kwasoodpornym. Rury od płaszcza: minimalna długość 2 m do bufora, by uniknąć strat. Sprawdź wymiary wkładu przed zakupem - za mały płaszcz nie ogrzeje CO.

Te parametry to podstawa projektu - zły wymiar oznacza niską sprawność poniżej 70%.

Zabezpieczenia instalacji kominka z płaszczem wodnym

Zabezpieczenia w instalacji kominka z płaszczem wodnym to priorytet, bo wrząca woda w płaszczu może rozerwać rury. Obowiązkowy zawór bezpieczeństwa na 3 bary i naczynie wzbiorcze o pojemności 10% objętości instalacji. Termostat przegrzania wyłącza podajnik powietrza przy 95°C. Zgodnie z normą PN-EN 303-5, filtr magnetyczny usuwa osad z drewna. Bez tego ryzykujesz korozję i awarie po roku palenia.

Instaluj grupę bezpieczeństwa z zaworem upustowym i manometrem, blisko płaszcza. Elektroda w płaszczu kontroluje poziom wody, pompując z/do zasilania. Izolacja rur pianką poliuretanową zapobiega poparzeniom. W hybrydzie z gazem dodaj zawory odcinające. Fachowiec kalibruje to na starcie, dając gwarancję spokoju.

• Zawór bezpieczeństwa: 3 bary
• Naczynie wzbiorcze: 4-10% instalacji
• Termostat: max 95°C
• Filtr: Y-type + magnetyczny
• Sterownik: z alarmem SMS

To chroni przed najgorszym scenariuszem - zalaniem czy wybuchem.

Integracja kominka z płaszczem z kotłem gazowym

Integracja kominka z płaszczem wodnym z kotłem gazowym tworzy hybrydowy system, gdzie drewno pali się w szczycie, a gaz przejmuje resztę. Podłączasz je równolegle przez bufor 1000 l, z priorytetem na tańsze paliwo. Sterownik pogodowy przełącza źródła automatycznie wg temperatury zewnętrznej. To oszczędza 30-50% na rachunkach, bo kominek działa wieczorami. Rury dzielisz trójnikami z zaworami servo.

Woda z kominka (wyższa temp.) miesza się z gazową przez zawór mieszający 3-drogowy. Bufor magazynuje ciepło, zapobiegając ciągłemu rozpalaniu. Dla CWU podłączasz wężownicę w buforze. System wymaga pompy wysokiej temperatury dla kominka. "Hybryda to przyszłość - paliwo lokalne plus gaz w rezerwie", mówi instalator z 20-letnim stażem.

Kroki: oceń moce (kominek 15 kW + gaz 24 kW), dodaj bufor, skonfiguruj sterownik. Unikniesz konfliktu temperatur - gaz lubi 60°C, kominek 80°C.

Instalacja kominka z płaszczem do ogrzewania podłogowego

Instalacja kominka z płaszczem do ogrzewania podłogowego wymaga mieszania wody, bo podłogówka lubi max 45°C, a kominek daje 90°C. Użyj grupy pompowej z zaworem mieszającym i czujnikiem podłogowym. Rury w pętli rozdzielaczowej dzielisz na obiegi po 100 m, z izolacją. Moc kominka musi być regulowana - dmuchawa modulująca płomień. To grzeje równomiernie cały dom bez zimnych stóp.

Bufor 800 l stabilizuje temperaturę, zapobiegając przegrzaniu podłogi. Podłącz płaszcz górnym wylotem do bufora, dolnym zasilaniem. Dla 200 m² pętli potrzeba 2-3 obiegów. Testuj przepływ 1-2 m/s w rurach. Integracja z podłogówką podnosi komfort o 20% wg użytkowników.

Uwaga na skurcz betonu - instaluj po wylewce. Sterownik łączy z termostatem pokojowym dla automatyki.

• Zawór mieszający: 4-drogowy
• Rozdzielacz: 8-12 obiegów
• Czujnik podłogowy: NC 45°C
• Bufor dedykowany podłogówce

Koszty i planowanie instalacji kominka z płaszczem wodnym

Koszty instalacji kominka z płaszczem wodnym wahają się od 15 000 do 35 000 zł, w zależności od mocy i hybrydy. Sam kominek z płaszczem: 8-15 tys. zł, bufor 3-5 tys., hydraulika i pompy 4-6 tys., komin 3-5 tys. Montaż przez firmę: 5-8 tys. zł za 3-5 dni pracy. Dla domu 150 m² całość 25 tys. zł zwraca się w 5-7 lat przy drewnie po 300 zł/m³.

Planowanie zaczyna się od audytu energetycznego domu - sprawdź izolację, by nie marnować ciepła. Wybierz kominek z certyfikatem Ecodesign 2022 dla niskiej emisji. Zbierz pozwolenia z inspektorem nadzoru budowlanego wg Prawa budowlanego art. 29. Fachowiec narysuje projekt z symulacją przepływów. Dodaj 10% na nieprzewidziane.

W 2024 ceny materiałów wzrosły o 15%, ale dotacje z programu Czyste Powietrze pokrywają do 30%. Koszt paliwa: 2-3 zł/kWh vs gaz 0,4 zł.

Pytania i odpowiedzi o instalacji kominka z płaszczem wodnym

• Czym różni się kominek z płaszczem wodnym od zwykłego kominka?

  Kominek z płaszczem wodnym to nie tylko ładny ogień do patrzenia, ale pełnoprawny grzejnik na drewno. Zwykły kominek grzeje tylko powietrze w pokoju, a ten ogrzewa wodę w specjalnym płaszczu wokół paleniska. Ta ciepła woda leci potem rurami po całym domu, jak w normalnym centralnym ogrzewaniu. Idealne, jeśli chcesz ogrzać chatę, a nie tylko salon.

• Jak działa kominek z płaszczem wodnym?

  Proste jak drut: palisz drewno, płomienie podgrzewają wodę w płaszczu wodnym wokół komory spalania. Ta woda krąży instalacją CO, rozprowadzając ciepło do kaloryferów czy podłogówki. Może też dawać ciepłą wodę do kranu, bez osobnego bojlera. Jak kocioł gazowy, tylko ekologiczniej i z klimatem.

• Jak zamontować kominek z płaszczem wodnym?

  Najpierw wybierz miejsce centralne w domu, żeby rury nie wiły się kilometrami. Musisz mieć solidny komin z kanałem o średnicy min. 18-20 cm, zgodny z normami. Podłącz do instalacji CO: pompa obiegowa, naczynie wzbiorcze, zawory bezpieczeństwa. Nie rób sam - wezwij hydraulika i kominiarza, bo błędy mogą być drogie w naprawie.

• Jakie materiały są potrzebne do instalacji?

  Podstawka: rury miedziane lub PEX do wody, izolacja termiczna, pompa cyrkulacyjna, zawory mieszające, naczynie przelewowe. Do komina - kwasoodporny wkład. Kominek sam w sobie ma wbudowany płaszcz, ale sprawdź wymiary: głębokość płaszcza min. 40 cm, moc 10-30 kW pod dom 100-200 m2. Koszt materiałów? Ok. 5-10 tys. zł poza samym kominkiem.

• Czy można podłączyć kominek z płaszczem wodnym do kotła gazowego lub podłogówki?

  Jasne, to hybryda marzeń. Podłączasz równolegle do gazowca - kominek dogrzewa, gdy tani drewno pali. Do podłogówki też, ale z buforem ciepła, żeby woda nie falowała temperaturą. Fachowiec ogarnie sterowanie automatyczne, np. zaworami trójdrożnymi. Oszczędzasz na gazie, a ogień dodaje uroku.

• Ile kosztuje montaż kominka z płaszczem wodnym?

  Kominek dobry to 15-30 tys. zł, instalacja rur i podłączenie 5-15 tys., komin jeśli nowy - plus 10 tys. Razem 25-50 tys. zł pod klucz. Zależy od domu i hybrydy. Zwrot w 3-5 lat przy wysokim gazie. Warto policzyć z fachowcem, bo taniocha wyjdzie bokiem.
