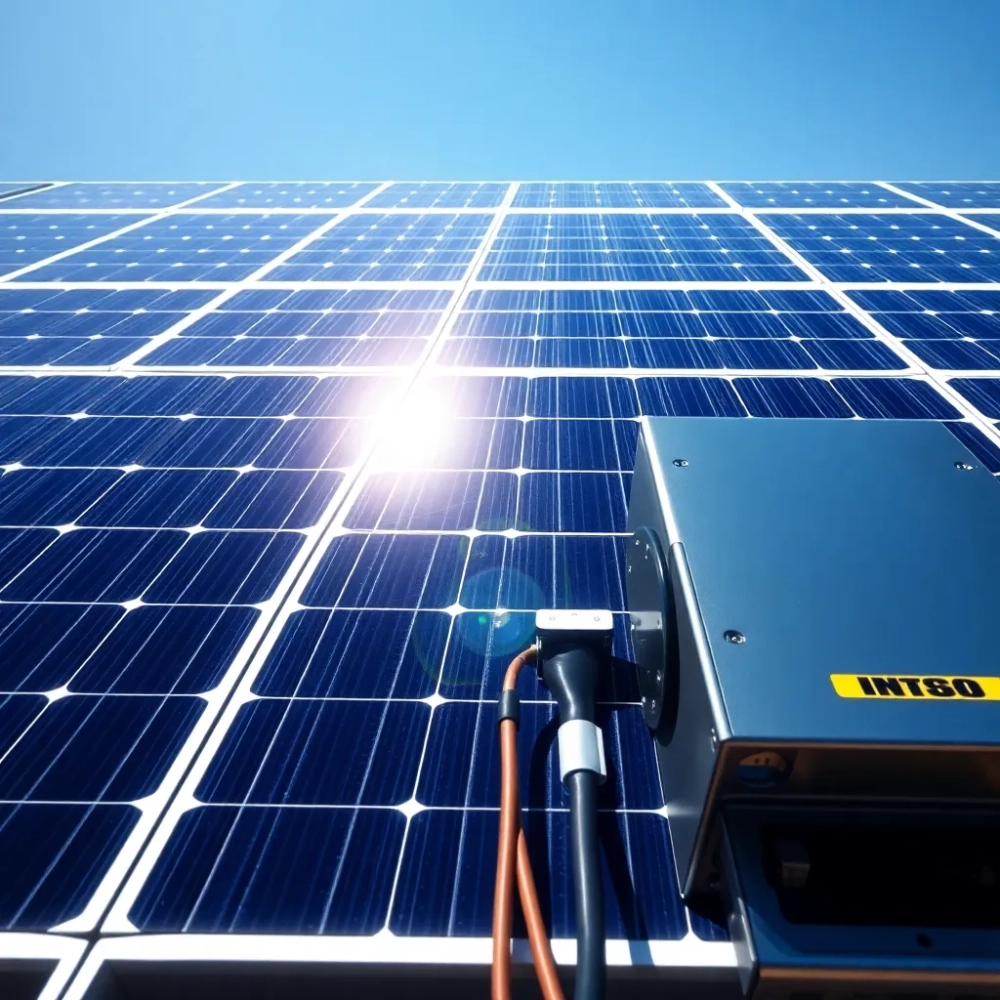

Jakie napięcie z paneli podać do falownika, żeby go nie spalić

W mroźny poranek, przy piętnastu stopniach mrozu, napięcie jałowe stringu potrafi wystrzelić o ponad dwadzieścia procent powyżej wartości katalogowej. To nie jest teoretyczne zagrożenie, tylko scenariusz, który co zimę kosztuje właścicieli instalacji utratę gwarancji i konkretne kwoty w złotówkach, sięgające czterech tysięcy za sam falownik. Odpowiedź na pytanie, jakie napięcie z paneli do falownika podać, nie zaczyna się od mnożenia paneli, lecz od zrozumienia fizyki ogniwa i granic wytrzymałości inwertera.

• Wpływ temperatury na napięcie paneli fotowoltaicznych
• Ile paneli w stringu przy falowniku 1000 V
• Co się stanie po przekroczeniu napięcia falownika
• Optymalizator, mikroinwerter czy klasyczny string
• Normy i wymogi prawne dla stringów PV
• Jak policzyć string krok po kroku
• Często zadawane pytania
• Checklista odbioru instalacji PV

Wpływ temperatury na napięcie paneli fotowoltaicznych

Zależność między temperaturą a napięciem opisuje współczynnik temperaturowy Voc, podawany w procentach na stopień Celsjusza. Typowy moduł monokrystaliczny ma współczynnik rzędu minus 0,27 do minus 0,35 procenta na każdy stopień poniżej warunków STC, czyli referencyjnych 25°C i 1000 W/m². Różnica temperatur odczuwalna na dachu w lutym wobec katalogu wynosi często czterdzieści stopni, co przekłada się na skok napięcia rzędu jednej piątej wartości bazowej.

W praktyce oznacza to, że panel o napięciu jałowym 41,5 V w laboratorium przy mrozie minus 15°C wygeneruje około 49,5 V. Tabela poniżej pokazuje, jak zmienia się Voc dla wybranych modułów w polskich warunkach zimowych. Wartości obliczono przy współczynniku minus 0,30%/°C.

Skok napięcia przy ujemnych temperaturach wynika z fizyki złącza półprzewodnikowego. W niższej temperaturze elektrony potrzebują większej energii, by pokonać barierę potencjału, więc napięcie obwodu otwartego rośnie. To zjawisko odwrotne do spadku prądu, który przy mrozie maleje, ale prąd odzyskuje się pod obciążeniem, natomiast napięcie może zabić elektronikę.

W Polsce rekordowe mrozy sięgają minus 25°C w Suwałkach i okolicach Białegostoku, a minus 20°C potrafi pojawić się w centrum i na południu. Dlatego przy projektowaniu stringu zawsze stosuje się temperaturę ekstremalną dla lokalizacji, a nie średnią roczną. Inżynierowie posługują się tu pojęciem temperatury projektowej, która dla większości Polski wynosi minus 20°C, a dla Suwalszczyzny i Podlasia minus 25°C.

⚠️ Współczynnik temperaturowy Voc różni się między producentami i seriami modułów. Zawsze pobieraj kartę katalogową konkretnego panelu i używaj wartości podanej przez producenta, nie uśrednionej z internetu.

Ile paneli w stringu przy falowniku 1000 V

Granicę wyznacza maksymalne napięcie wejściowe falownika, oznaczane jako Vdc max lub Voc max. W Polsce dominują inwertery 1000 V, choć na rynku pojawiają się też modele 1500 V, głównie w dużych instalacjach. Typowy falownik hybrydowy dla prosumenta ma limit 600 V (mniejsze jednostki) lub 1000 V (bardziej rozbudowane). Kluczowy wzór wygląda następująco: maksymalna liczba paneli w stringu równa się Vdc max falownika podzielone przez Voc pojedynczego modułu w najniższej spodziewanej temperaturze.

Dla falownika 1000 V i panelu 450 W o Voc 50 V przy minus 20°C otrzymujemy 1000 ÷ 50 = 20 paneli. Ale uwaga, w obliczeniach stosuje się współczynnik bezpieczeństwa 1,05 lub 1,10, ponieważ napięcie w warunkach rzeczywistych potrafi chwilowo przekroczyć wartość katalogową przy bardzo niskiej temperaturze i dużym natężeniu promieniowania odbitego od śniegu. Po zastosowaniu współczynnika 1,10 otrzymujemy realne 18 paneli.

? Wzór: Vdc max falownika ÷ (Voc panela w temperaturze projektowej × 1,10) = maksymalna liczba paneli. Współczynnik 1,10 chroni przed krótkotrwałymi skokami napięcia przy rzadkich warunkach pogodowych.

Minimalna liczba paneli w stringu wynika z zakresu napięcia MPPT falownika. Inwerter potrzebuje pewnego okna napięcia, w którym pracuje jego przetwornik. Typowo zakres MPPT zaczyna się od 80-200 V, a kończy na 800-950 V dla jednostki 1000 V. Jeśli napięcie stringu spadnie poniżej minimum MPPT w lecie przy wysokiej temperaturze, falownik po prostu się wyłączy rano i nie ruszy do południa.

Dlatego string projektuje się dwustronnie: od góry z limitem Vdc max przy mrozie, od dołu z limitem Vmpp min przy upale. Pominięcie tego drugiego ograniczenia to częsty błąd, który prowadzi do instalacji działających poprawnie zimą, ale milczących latem. Współczynnik temperaturowy Vmpp wynosi około minus 0,38%/°C, więc w lipcu przy 70°C napięcie robocze panelu spada o ponad siedemnaście procent względem STC.

Checklista ośmiu kroków projektowania stringu wygląda tak: pobierz kartę katalogową panelu (Voc, Vmpp, Isc, współczynniki temperaturowe), sprawdź Vdc max i zakres MPPT falownika, ustal temperaturę projektową dla lokalizacji, oblicz Voc panela w temperaturze projektowej, podziel Vdc max przez Voc z marginesem 1,10, oblicz Vmpp stringu w najwyższej temperaturze letniej, porównaj z minimalnym napięciem MPPT, sprawdź spójność prądową (Isc stringu musi mieścić się w Imax MPPT).

Co się stanie po przekroczeniu napięcia falownika

Przekroczenie Vdc max uruchamia kaskadę zdarzeń, z których każde kosztuje. Pierwsze stadium to odcięcie przez warystory ochronne, które absorbują impuls i kierują energię do uziemienia. Przy krótkotrwałym skoku warystor przeżywa, przy dłuższym lub powtarzającym się przepięciu ulega degradacji i traci zdolność ochronną. Drugie stadium to przebicie izolacji w kondensatorach wejściowych, objawiające się charakterystycznym zapachem spalenizny i utratą zdolności do konwersji.

Falownik zabezpiecza się elektronicznie, ale ta ochrona ma granice. W karcie katalogowej znajduje się parametr Maksymalne napięcie wejściowe, którego przekroczenie automatycznie oznacza utratę gwarancji. Producenci sprawdzają to w diagnostyce serwisowej i odmawiają naprawy gwarancyjnej, gdy logi pokazują napięcie wyższe niż dopuszczalne. Właściciel zostaje z inwerterem za kilka tysięcy złotych do wymiany na własny koszt.

Najpoważniejsze skutki to pożar instalacji, który zdarza się przy skrajnym przekroczeniu napięcia w połączeniu z wadliwym okablowaniem. Iskra w skrzynce przyłączeniowej potrafi stopić izolację i zapalić konstrukcję dachu, zwłaszcza drewnianą. Ubezpieczyciel w takim przypadku powołuje się na rażące naruszenie zasad projektowych i odmawia wypłaty odszkodowania. To scenariusz, który brzmi ekstremalnie, ale w statystykach PSP pojawia się co roku przy kilkunastu instalacjach PV w Polsce.

Lista objawów ostrzegawczych obejmuje: falownik wyświetla kod błędu z rodziną DC overvoltage, warystory w skrzynce stringowej są brunatne lub zdeformowane, produkcja spada bez widocznego powodu, po silnym mrozie falownik nie startuje rano. Każdy z tych sygnałów wymaga natychmiastowej diagnostyki i wyłączenia stringu rozłącznikiem DC przed dotykiem jakiegokolwiek komponentu.

Trzy realne błędy projektowe powtarzają się w praktyce instalatorów. Pierwszy to string z 22 panelami o Voc 41,5 V podłączony do falownika 1000 V bez uwzględnienia minus 20°C, co dawało napięcie szczytowe 1027 V i spalony warystor po pierwszej zimie. Drugi to połączenie paneli 410 W z 450 W w jednym stringu, gdzie różnica prądów wymuszała pracę punktu MPPT poza optymalnym zakresem i przegrzanie złączek. Trzeci to brak korekty na wysokość, gdzie instalacja położona 800 m n.p.m. w Bieszczadach doświadczała temperatur niższych o kilka stopni niż zakładał projekt.

⚠️ Jeśli falownik zgłosił DC overvoltage, nie wznawiaj pracy instalacji bez pomiaru napięcia stringu miernikiem klasy CAT III 1000 V. Samodzielne odkręcanie skrzynek stringowych pod napięciem grozi porażeniem.

Optymalizator, mikroinwerter czy klasyczny string

Klasyczny string pozostaje najtańszą opcją, ale wymaga starannego projektowania napięciowego. Optymalizatory mocy (Tigo, SolarEdge) montowane na każdym module pozwalają na elastyczność w doborze stringu i utrzymują napięcie na bezpiecznym poziomie niezależnie od temperatury, choć same nie obniżają Voc panela w mrozie. Mikroinwertery eliminują string jako taki, bo każdy panel ma własny przetwornik DC/AC pracujący do 60 V, więc problem maksymalnego napięcia stringu w ogóle znika.

Kiedy wybrać klasyczny string: jednolita połacia dachu, brak zacienienia, budżet ograniczony, instalacja do 10 kWp. Kiedy wybrać optymalizatory: dach z kilkoma spadami, częściowe zacienienie od kominów lub drzew, potrzeba monitoringu produkcji. Kiedy wybrać mikroinwertery: silne zacienienie, nietypowa geometria dachu, priorytet bezpieczeństwa pożarowego, mała instalacja do 6 kWp.

Normy i wymogi prawne dla stringów PV

Projektowanie stringu w Polsce podlega normie PN-HD 60364-7-712, która określa wymagania dla instalacji elektrycznych w budynkach z systemami fotowoltaicznymi. Norma narzuca kategorię przepięciową II po stronie DC, co oznacza obowiązek stosowania ograniczników przepięć typu 1+2 w instalacjach z zewnętrznym systemem PV. Każdy string powinien mieć ogranicznik SPD dobrany do napięcia Uc wyższego niż maksymalne napięcie obwodu otwartego w najniższej temperaturze.

Wymóg AFCI (Arc Fault Circuit Interrupter) obowiązuje w falownikach sprzedawanych na rynek unijny od 2023 roku. Detekcja łuku elektrycznego po stronie DC chroni przed pożarem spowodowanym iskrzeniem w uszkodzonych złączkach MC4 lub przetartych przewodach. Falownik automatycznie odcina string w ciągu sekund od wykrycia charakterystycznego wzorca łuku, co znacząco podnosi bezpieczeństwo.

� To musi sprawdzić instalator: certyfikat CE falownika, deklarację zgodności paneli, protokół pomiaru rezystancji izolacji stringu, wpis do rejestru wytwórców energii z OZE, zgodność z instrukcją producenta falownika dotyczącą minimalnej liczby paneli w stringu.

Jak policzyć string krok po kroku

Przykład: falownik hybrydowy 10 kW z Vdc max 1000 V i zakresem MPPT 160-800 V, panele 450 W o Voc 41,5 V i Vmpp 34,5 V w STC, lokalizacja Warszawa (temperatura projektowa minus 20°C). Pierwszy krok: oblicz Voc panela przy minus 20°C ze współczynnikiem minus 0,30%/°C. Różnica temperatur to 45°C, więc wzrost Voc wynosi 45 × 0,30% = 13,5%. Voc robocze to 41,5 × 1,135 = 47,1 V.

Drugi krok: oblicz maksymalną liczbę paneli. Dzielimy Vdc max falownika przez Voc panela ze współczynnikiem bezpieczeństwa: 1000 ÷ (47,1 × 1,10) = 1000 ÷ 51,8 = 19,3. Zaokrąglamy w dół do 19 paneli, bo każdy kolejny panel to ryzyko przekroczenia. Napięcie szczytowe stringu przy mrozie wyniesie 19 × 47,1 = 894,9 V, mieści się w limicie 1000 V.

Trzeci krok: sprawdź minimalne napięcie MPPT w lecie. Temperatura panela w lipcu na dachu to około 65°C, różnica od STC to 40°C, spadek Vmpp wynosi 40 × 0,38% = 15,2%. Vmpp robocze to 34,5 × (1, 0,152) = 29,3 V. Napięcie stringu to 19 × 29,3 = 556,7 V, mieści się w zakresie MPPT 160-800 V. Projekt przechodzi obie walidacje.

Często zadawane pytania

Czy można mieszać panele o różnej mocy w jednym stringu?

Mieszanie paneli o różnej mocy, Voc lub Vmpp w jednym stringu jest dozwolone technicznie, ale obniża wydajność. Punkt MPPT dopasowuje się do najsłabszego panela, a różnica prądów generuje dodatkowe straty cieplne w złączkach. Jeśli panele mają identyczny Voc i Vmpp, ale różną moc (np. 410 W i 415 W z tej samej serii), różnica jest pomijalna. Przy panelach różnych producentów zdecydowanie lepiej podzielić je na osobne stringi lub użyć optymalizatorów.

Jak wysokość nad poziomem morza wpływa na napięcie?

Wysokość obniża temperaturę powietrza średnio o 0,65°C na każde 100 metrów. Instalacja na 800 m n.p.m. w górach doświadcza zimą temperatur o ponad 5°C niższych niż dolina. Dla projektanta oznacza to konieczność zastosowania niższej temperatury projektowej, co bezpośrednio przekłada się na mniejszą dopuszczalną liczbę paneli w stringu. W Tatrach i Bieszczadach wartość minus 25°C to absolutne minimum, a w wyjątkowych lokalizacjach nawet minus 30°C.

Co z gwarancją przy przekroczeniu napięcia?

Każdy producent falownika zastrzega w warunkach gwarancji, że uszkodzenia wynikające z przekroczenia Vdc max nie są objęte ochroną. Diagnostyka serwisowa odczytuje logi z pamięci wewnętrznej inwertera i sprawdza historię napięć wejściowych. Właściciel instalacji, który zignorował zasady projektowania, ponosi pełen koszt wymiany urządzenia. Gwarancja na panele (zazwyczaj 12-25 lat) obejmuje spadki mocy, ale nie obejmuje szkód wtórnych wywołanych przepięciem.

Czy Voc rośnie przy zachmurzeniu?

Zachmurzenie obniża natężenie promieniowania, a tym samym prąd generowany przez panel, ale nie wpływa znacząco na napięcie jałowe. Voc panela przy pochmurnym niebie wynosi 95-99% wartości w pełnym słońcu, więc różnica jest pomijalna. Kluczowy dla projektanta pozostaje scenariusz czystego, mroźnego poranka z odbiciem od śniegu, który daje najwyższe napięcie w roku. To właśnie ten moment decyduje o bezpieczeństwie stringu.

Checklista odbioru instalacji PV

Dziesięć punktów, które warto sprawdzić przy odbiorze technicznym instalacji: pomiar napięcia jałowego każdego stringu w porównaniu z projektem, pomiar prądu zwarciowego każdego stringu, weryfikacja polaryzacji złączek MC4, pomiar rezystancji izolacji stringu (minimum 1 MΩ), sprawdzenie ciągłości przewodu uziemiającego, test ograniczników SPD, weryfikacja nastaw falownika (kraj, częstotliwość, typ sieci), odczyt logów startowych, sprawdzenie AFCI w trybie testowym, potwierdzenie wpisu do dokumentacji zgodnie z PN-HD 60364-7-712.

Instalacja oddana do użytku bez tych pomiarów może działać poprawnie latem, ale stanowić zagrożenie zimą lub przy awarii. Profesjonalny instalator wykonuje je w ciągu godziny i sporządza protokół, który stanowi podstawę roszczeń gwarancyjnych.

Źródła danych i norm: katalogi techniczne producentów modułów fotowoltaicznych (Jinko Solar, Longi, JA Solar, Risen), instrukcje instalacyjne falowników hybrydowych klasy 1000 V, norma PN-HD 60364-7-712 Instalacje elektryczne w budynkach, Systemy fotowoltaiczne, dane Instytutu Meteorologii i Gospodarki Wodnej o ekstremalnych temperaturach w Polsce, wytyczne Komitetu IEC TC82 dotyczące projektowania stringów PV, dokumentacja techniczna ograniczników SPD typu 1+2 zgodna z EN 50539-11.
