Jak zrobić instalację wodną w domu: plan, rury, montaż

Instalację wodną w domu wykonuje się w pięciu krokach: plan punktów poboru wody, wybór rur i sposobu rozprowadzenia, przyłącze z zaworem głównym i wodomierzem, rozprowadzenie zimnej i ciepłej wody do punktów czerpalnych oraz kontrola szczelności, zanim rury znikną pod tynkiem i podkładem podłogowym. Rury wewnętrzne układa się po zakończeniu stanu surowego, a przed tynkami. Samodzielnie poradzi sobie osoba z doświadczeniem w pracach budowlanych; bez niego lepiej zatrudnić montera, bo większość przewodów biegnie w ścianach i podłogach, a każda poprawka oznacza kucie.

• Jak krok po kroku wykonać instalację wodną w domu?
• Jak zaplanować instalację wodną w domu?
• Z czego najlepiej zrobić instalację wodną w domu?
• Z czego składa się instalacja wodociągowa w budynku?
• Trójnik czy rozdzielacz: jak rozprowadzić wodę po domu?
• Jak prowadzić rury i na jakiej wysokości wyprowadzić podejścia?
• Jak sprawdzić szczelność instalacji przed zakryciem rur?
• Ile kosztuje zrobienie instalacji wodnej w domu?
• Najczęstsze błędy przy montażu instalacji wodnej
• Lista kontrolna przed zakryciem rur

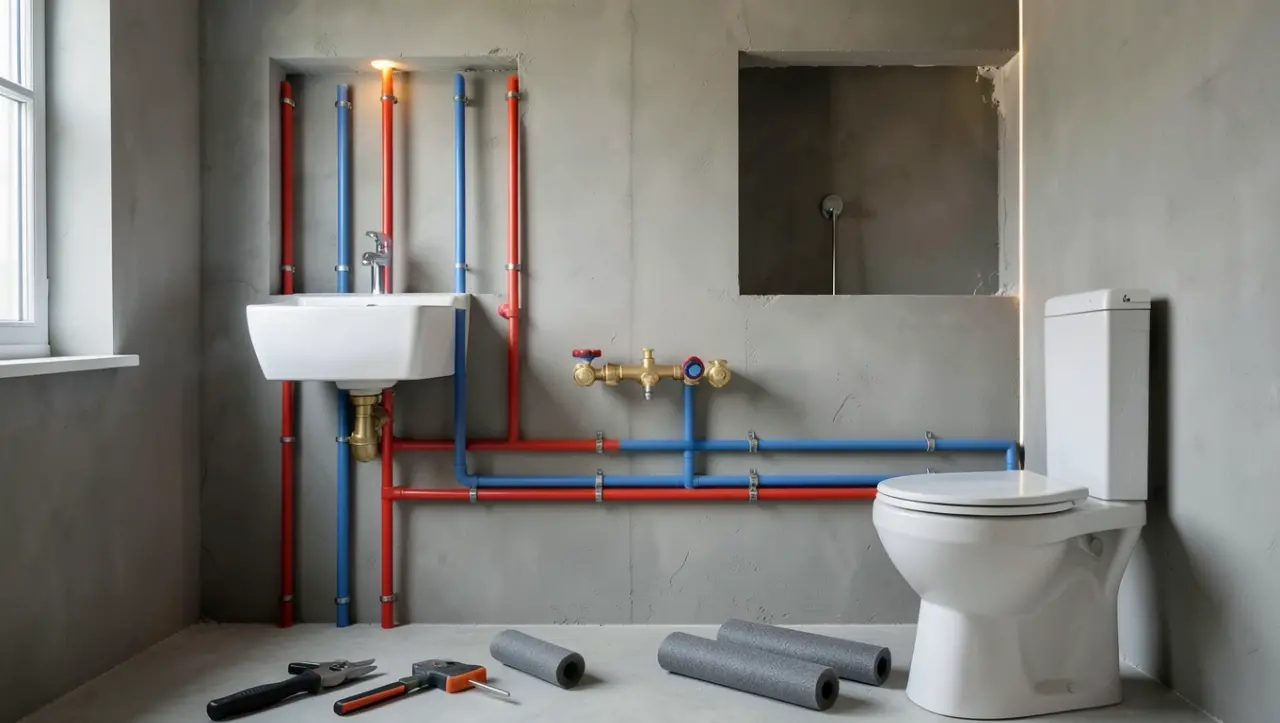

Jak krok po kroku wykonać instalację wodną w domu?

Kolejność prac jest stała: projekt, materiał, przejścia w konstrukcji, przyłącze, rozprowadzenie rur, podejścia i kontrola przed zakryciem. Przestawienie etapów zwykle kończy się przeróbkami w gotowych ścianach.

1. Plan. Ustal miejsca wszystkich urządzeń: umywalek, prysznica, wanny, spłuczek, pralki, zmywarki, kotła lub zasobnika ciepłej wody i kranu na zewnątrz.
2. Materiał i system. Wybierz rury (PEX, PP, miedź, rury wielowarstwowe) oraz sposób rozprowadzenia: trójnikowy albo rozdzielaczowy.
3. Przejścia. Już w stanie surowym przewidź otwory w fundamentach, stropach i ścianach, przez które przejdą rury.
4. Przyłącze i zawór główny. Instalacja w budynku zaczyna się od głównego zaworu wewnętrznego za wodomierzem.
5. Poziomy, piony, odgałęzienia. Rozprowadź zimną wodę do punktów poboru i do podgrzewacza, a ciepłą od źródła ciepła do baterii.
6. Podejścia. Wyprowadź końcówki na wysokościach właściwych dla każdego przyboru.
7. Próba szczelności. Sprawdź szczelność, a dopiero potem tynkuj ściany i wykonuj podkłady podłogowe.

Czy można zrobić instalację wodną samemu?

Tak, jeśli prace budowlane nie są Ci obce; w przeciwnym razie bezpieczniej zlecić montaż. Według poradnika Grupy PSB o samodzielnym rozprowadzeniu wody wykonanie instalacji wodnej nie jest obwarowane surowymi wymaganiami, ale błędy mogą przynieść duże straty materialne, a ich naprawa jest trudna i kosztowna, bo przeważająca część instalacji przebiega w ścianach i podłogach.

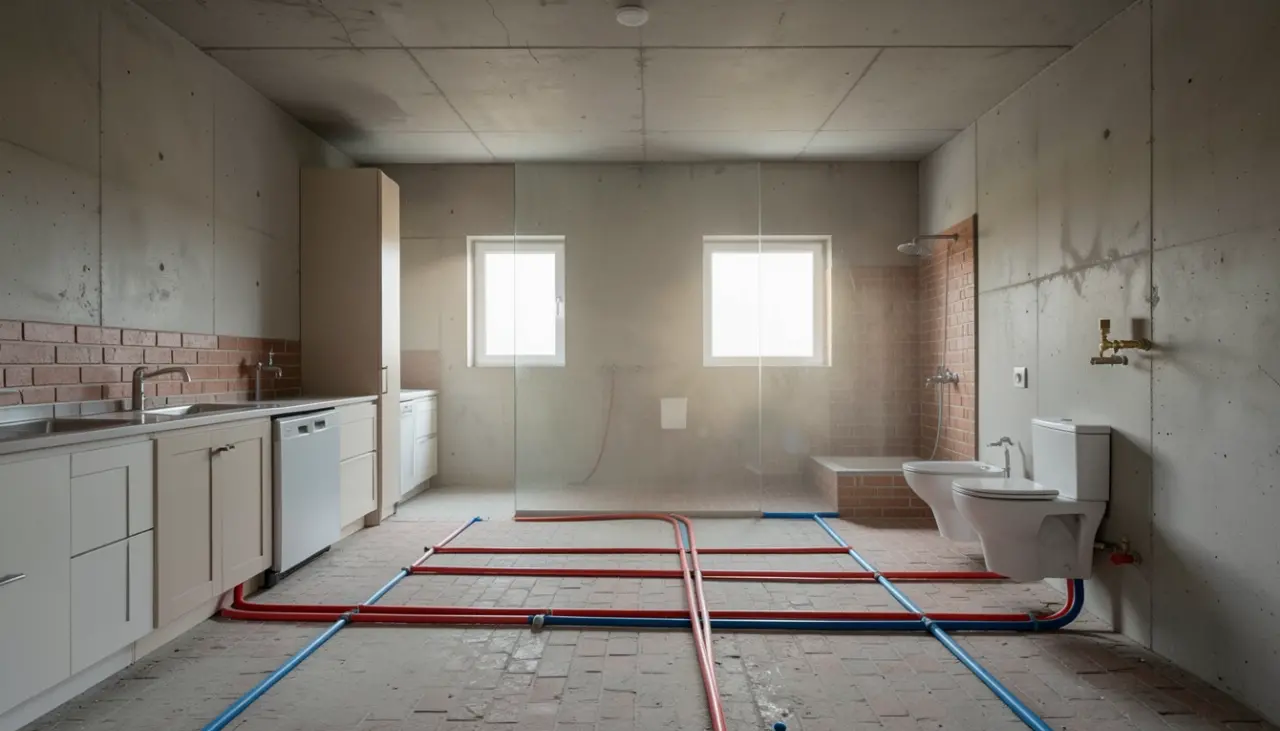

Jak zaplanować instalację wodną w domu?

Plan zaczyna się od listy punktów poboru wody i ich dokładnego położenia, bo od nich zależy przebieg rur, ich długość i liczba połączeń. Rozkład kuchni, łazienek i toalet musi być przesądzony, zanim na budowę wejdzie hydraulik.

Instalacja powinna być możliwie krótka: jak opisuje poradnik o rozprowadzaniu wody w domu, im mniej zbędnych załamań, rozgałęzień i obejść, tym mniejsze ryzyko strat ciśnienia i łatwiejszy serwis. Instalację wody zimnej i obieg ciepłej wody planuje się osobno, a w większych domach uwzględnia się przewód cyrkulacyjny, który usprawnia pobór ciepłej wody w punktach oddalonych od źródła ciepła.

Punkty poboru wody planuje się w łazienkach, toaletach, kuchni i pralni, a często także w garażu, piwnicy, pomieszczeniu gospodarczym i na zewnątrz domu, gdzie kran ułatwia podlewanie ogrodu lub mycie samochodu. Nie każdy punkt potrzebuje ciepłej wody: pralkę czy zmywarkę podłącza się czasem wyłącznie do zimnej.

Jak rozprowadzić ciepłą wodę?

Sposób rozprowadzenia ciepłej wody zależy od tego, gdzie się ją podgrzewa. Gdy przy bateriach są niezależne podgrzewacze, od przyłącza prowadzi się przewód główny z zimną wodą i podłącza do niego wszystkie punkty poboru. Gdy wodę grzeje kocioł, co w domu jednorodzinnym zdarza się najczęściej, przewód z zimną wodą prowadzi się do wszystkich baterii i do kotła, a od kotła osobne przewody ciepłej wody do baterii, prysznica czy wanny.

Co trzeba przewidzieć na etapie stanu surowego?

Przejścia dla rur w fundamentach, stropach i ścianach. Same przewody wewnętrzne układa się po wzniesieniu konstrukcji, przed tynkami i podkładami podłogowymi, ale miejsca, którymi przejdą, trzeba ustalić wcześniej. Jeszcze wcześniej, przy wyborze działki, rozstrzyga się źródło wody: sieć wodociągowa albo własna studnia, a po stronie ścieków kanalizacja, szambo lub przydomowa oczyszczalnia.

Projekt instalacji, czyli dokumentacja z układem rur i przyłączy zgodna z przepisami budowlanymi, pozwala oszacować koszty, uzgodnić zakres prac z wykonawcą i kontrolować postęp robót. Wizualizacje 3D pomagają wychwycić kolizje rur jeszcze na papierze.

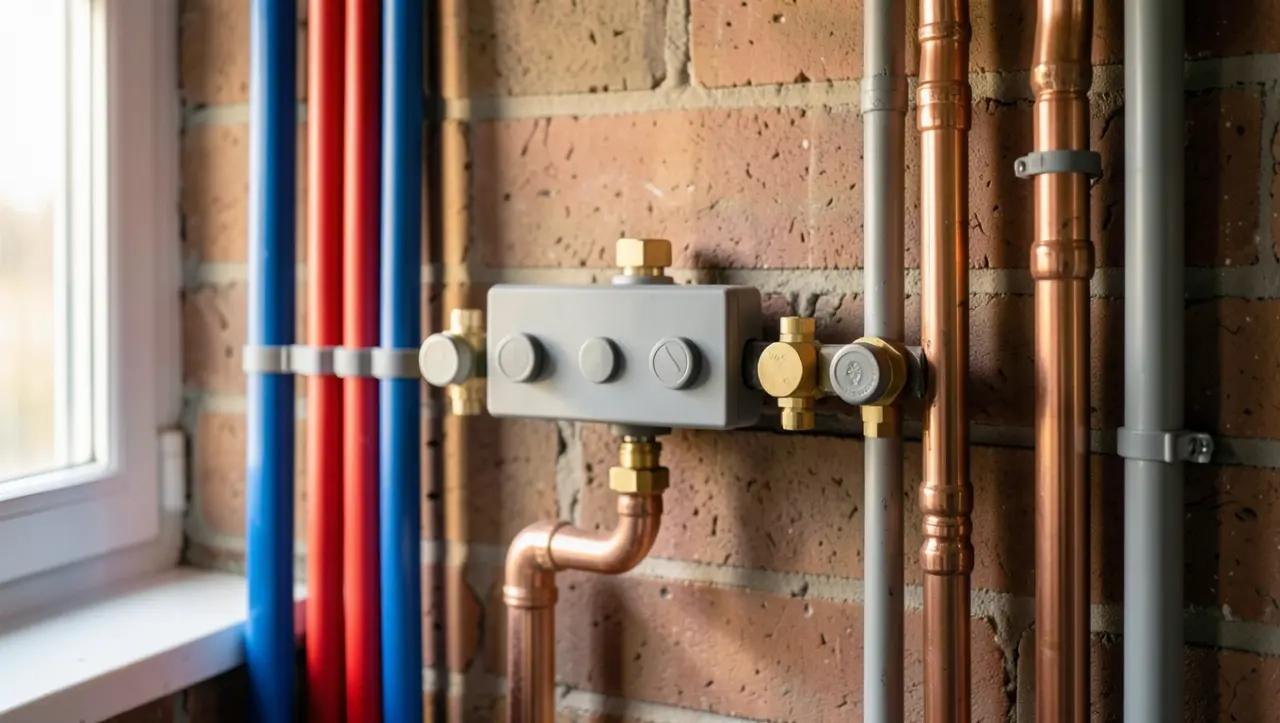

Z czego najlepiej zrobić instalację wodną w domu?

Współczesne instalacje wodne w domach wykonuje się niemal wyłącznie z rur z tworzyw sztucznych, najczęściej PEX lub PP, albo z miedzi. Wybór między nimi zależy od sposobu łączenia, odporności na temperaturę, kosztu i tego, kto będzie montował.

Stal przez długie lata była jedynym dostępnym materiałem, ale jak przypomina artykuł o wyborze i układaniu rur wodociągowych, jej największą słabością okazała się korozja, która stopniowo niszczyła rurociągi od wewnątrz. Rur z tworzyw sztucznych i miedzianych ten problem nie dotyczy.

Rury PEX łączy się pierścieniami zaciskowymi, kształtkami i złączkami, przez zaciskanie lub skręcanie, bez zgrzewania i klejenia. Według poradnika o instalacji wodnej PEX rury te nadają się do wody pitnej, znoszą temperaturę do 95°C, są odporne na korozję i nie wpływają na smak ani zapach wody; tnie się je nożycami do tworzyw lub obcinakiem. System PP również nie rdzewieje i nie odkłada kamienia, jest lekki i tani, ale wymaga zgrzewania, przez co montaż jest nieco trudniejszy, a rury mniej odporne na temperaturę niż PEX.

Przy porównaniu miedzi z tworzywem opracowanie MG Projekt o instalacji wodnej zaleca wziąć pod uwagę odporność materiału na czynniki zewnętrzne, koszt budowy całej instalacji i stopień skomplikowania montażu, bo oba rozwiązania mają plusy i minusy.

Rury PEX stosuje się także w centralnym ogrzewaniu i ogrzewaniu podłogowym. Jeśli planujesz je w tym samym domu, zobacz też koszt ogrzewania podłogowego w domu 120 m2.

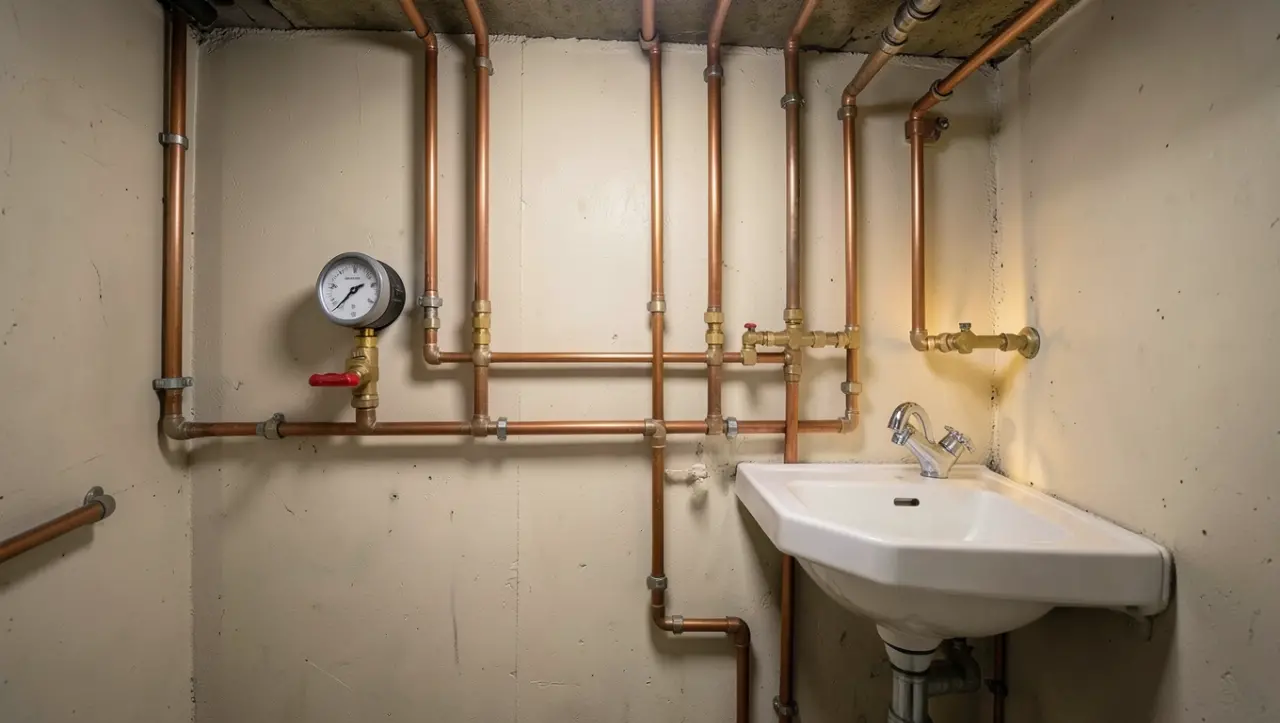

Z czego składa się instalacja wodociągowa w budynku?

Instalacja wodociągowa zaczyna się od głównego zaworu wewnętrznego za wodomierzem, a tworzą ją przewody rozdzielcze (poziomy), przewody pionowe (piony) i odgałęzienia do punktów czerpalnych. Rury łączy się złączkami i kształtkami, takimi jak nyple, mufy, trójniki, czwórniki i kolana.

W budynkach o średniej zabudowie najczęściej wykonuje się instalację jednostrefową z rozdziałem dolnym lub górnym: poziomy biegną wtedy na najniższej albo na najwyższej kondygnacji. Pion może obsługiwać całe mieszkanie (kuchnię, łazienkę i WC) albo pomieszczenia położone nad sobą, np. pion kuchenny i pion łazienkowy. Do tego dochodzi armatura, którą opis wyposażenia instalacji wodociągowej dzieli na cztery rodzaje.

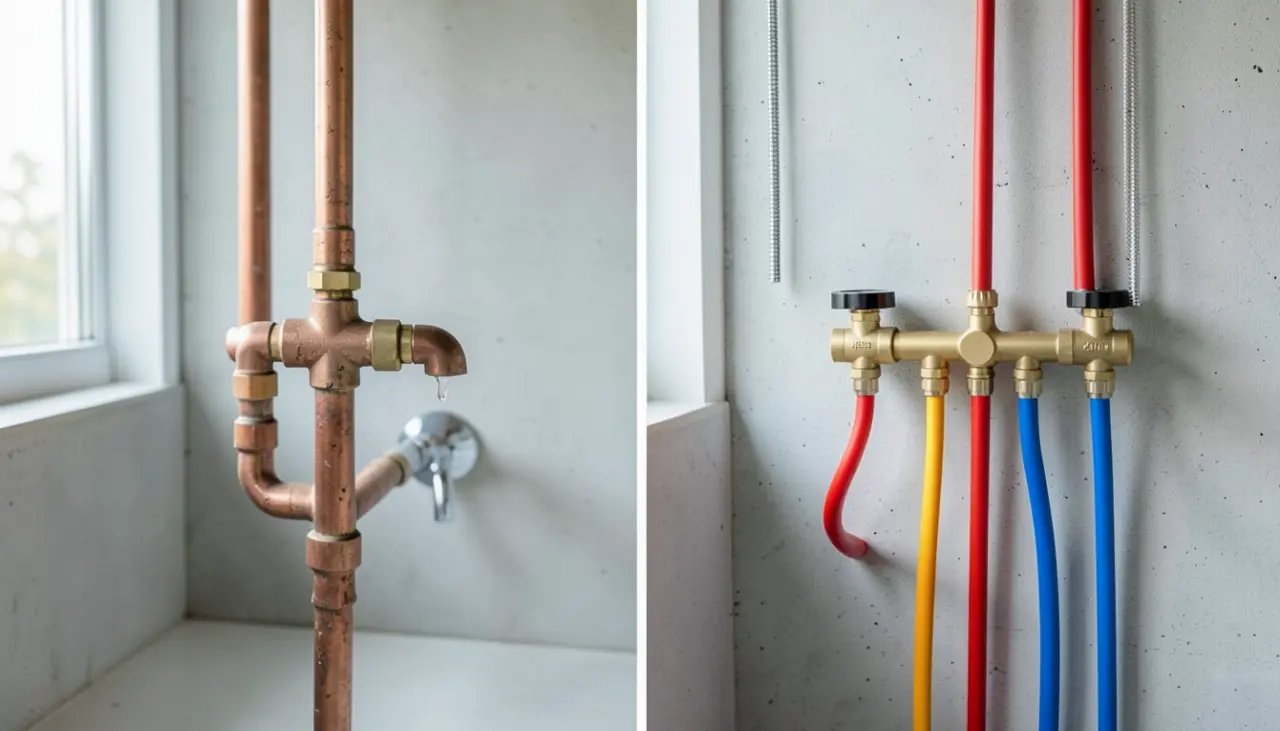

Trójnik czy rozdzielacz: jak rozprowadzić wodę po domu?

System trójnikowy zużywa mniej rur, a rozdzielaczowy prowadzi do każdego punktu poboru osobny przewód, co daje stabilne ciśnienie wody. Pierwszy jest rozwiązaniem tradycyjnym, drugi nowszym podejściem.

Takie porównanie podaje poradnik hydrauliki w domu krok po kroku. W praktyce oznacza to wybór między krótszą siecią z rozgałęzieniami na trójnikach a większą liczbą równoległych przewodów zbiegających się w rozdzielaczu, który trzeba gdzieś umieścić i do którego musi być dostęp.

Jak prowadzić rury i na jakiej wysokości wyprowadzić podejścia?

Rury wodne prowadzi się poniżej rur gazowych i kabli elektrycznych, a przewód z ciepłą wodą zawsze powyżej przewodu z zimną. Przewody rozdzielcze układa się z minimalnym spadkiem, żeby wydzielające się powietrze przechodziło do pionów i uchodziło przy poborze wody.

Wysokość podejścia nad podłogą zależy od przyboru. Typowe wartości zestawia poradnik OBI o błędach w instalacji wodnej; ostateczną wysokość dopasuj do wybranej armatury i jej instrukcji montażu.

Jak głęboko kłaść rury wodne?

Wewnątrz domu rury chowa się w ścianach pod tynkiem i w podłodze pod podkładem, dlatego układa się je przed tynkowaniem i przed wylewkami. Jeśli przewody biegną w podłodze, zaplanuj kolejność robót tak, by próba szczelności wyprzedziła podkład; pomoże w tym informacja, ile trwa zrobienie wylewki. Głębokość ułożenia przyłącza w gruncie dobiera projektant w projekcie przyłącza, z uwzględnieniem warunków na działce. Materiały, na których opiera się ten poradnik, nie podają potwierdzonej wartości, więc nie podajemy tu liczby.

Jak sprawdzić szczelność instalacji przed zakryciem rur?

Próbę szczelności wykonuje się po rozprowadzeniu wszystkich rur, a przed tynkowaniem ścian i wykonaniem podkładów podłogowych. Później każda nieszczelność oznacza kucie ścian lub podłogi i ryzyko zalania.

Parametry próby, czyli ciśnienie i czas jej trwania, podaje producent systemu rur lub projekt instalacji; materiały tego poradnika nie zawierają potwierdzonych wartości. Przed zakryciem obejrzyj każde połączenie, a przebieg rur sfotografuj z miarą przyłożoną do ściany. Takie zdjęcia ułatwiają później wiercenie bez trafienia w przewód.

Ile kosztuje zrobienie instalacji wodnej w domu?

Rzetelnej kwoty nie da się podać bez projektu: koszt zależy od liczby punktów poboru, długości rur, materiału, systemu rozprowadzenia i robocizny. Dane, na których opiera się ten artykuł, nie zawierają aktualnych cen materiałów ani stawek wykonawców, dlatego nie podajemy ich jako faktu.

• Długość tras: krótsza instalacja to mniej rur, mniej połączeń i mniej punktów potencjalnych przecieków.
• System: trójnikowy wymaga mniej rur niż rozdzielaczowy.
• Materiał: PP opisywany jest jako tani, ale wymaga zgrzewania; PEX montuje się bez zgrzewania.
• Wykonawca: praca własna obniża koszt robocizny, ale tylko przy doświadczeniu, bo poprawki po zakryciu rur są drogie.

Gdy masz już wyceny z hurtowni i ofertę montera, zsumuj je w kalkulatorze pod artykułem.

Najczęstsze błędy przy montażu instalacji wodnej

Większość błędów wynika z braku planu i pośpiechu przed zakryciem rur: zbyt długie trasy, kolizje z innymi instalacjami i nieszczelności wykryte dopiero po tynkach. Montaż instalacji wodnej jest łatwiejszy niż gazowej czy elektrycznej, ale nieprawidłowo zamontowane rury mogą ulec uszkodzeniu, a nawet doprowadzić do zalania domu.

• Złe doprowadzenie wody do budynku lub odprowadzenie ścieków: rodzi problemy formalne i techniczne, które trudno potem naprawić.
• Zbędne załamania, rozgałęzienia i obejścia: zwiększają ryzyko strat ciśnienia i utrudniają serwis.
• Zła kolejność przewodów: rury wodne nad gazem lub kablami albo ciepła woda poniżej zimnej.
• Poziomy bez spadku: powietrze nie ma jak przejść do pionów.
• Brak przejść w fundamentach i stropach: kończy się kuciem gotowej konstrukcji.
• Brak cyrkulacji w większym domu: na ciepłą wodę w odległych punktach trzeba czekać.
• Zakrycie rur bez próby szczelności: naprawa wycieku oznacza kosztowny remont.

Lista kontrolna przed zakryciem rur

Zanim tynkarz lub ekipa od wylewek wejdzie na budowę, sprawdź poniższe punkty.

• Każdy przybór z planu ma podejście zimnej wody, a tam, gdzie trzeba, także ciepłej.
• Wysokości podejść zgadzają się z wybraną armaturą.
• Ciepła woda biegnie nad zimną, a rury wodne pod gazem i kablami.
• Przewody rozdzielcze mają minimalny spadek w stronę pionów.
• Główny zawór za wodomierzem jest dostępny.
• Próba szczelności wypadła pozytywnie.
• Przebieg rur jest udokumentowany zdjęciami z wymiarami.
