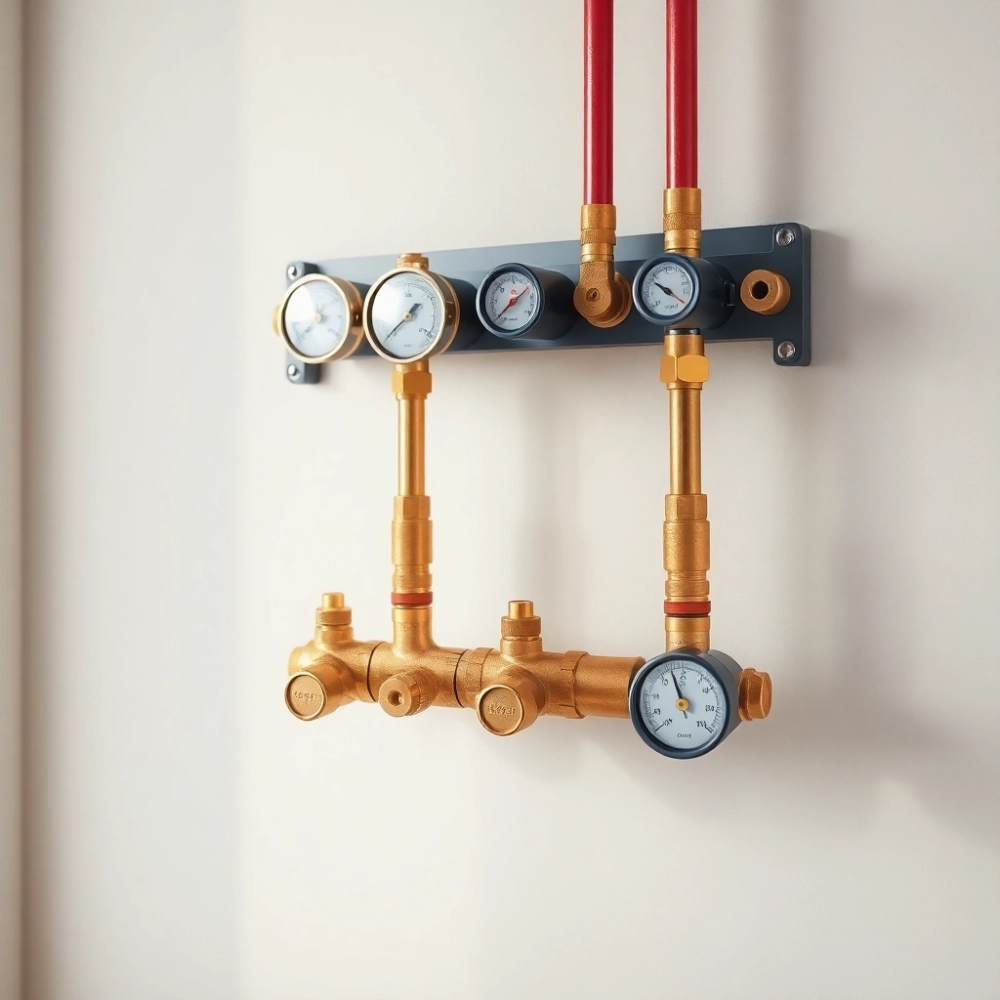

Jak zamontować rozdzielacz ogrzewania podłogowego krok po kroku

Zimne strefy w salonie, głośna praca pompy, nierównomierne nagrzewanie posadzki te objawy mają wspólny mianownik: błędy przy podłączeniu rozdzielacza ogrzewania podłogowego. Jak zamontować rozdzielacz ogrzewania podłogowego tak, żeby instalacja działała cicho, równomiernie i bezawaryjnie przez lata? Poniżej kompletna instrukcja techniczna dla domów od 80 do 300 m², poparta normą PN-EN 1264 i dwudziestoletnią praktyką montażową. Każdy etap rozpisany jest z podaniem mechanizmu działania, konkretnych wartości i przewidywanych kosztów, żeby uniknąć sytuacji, w której woda szumi w rurach, a kaloryfer w sypialni grzeje jak w saunie.

• Planowanie przed montażem: wybór lokalizacji i materiałów
• Dobór rury zasilającej i średnicy do powierzchni domu
• Montaż rozdzielacza podłogówki krok po kroku
• Uruchomienie i regulacja przepływomierzy
• Najczęstsze błędy przy montażu rozdzielacza podłogowego
• Kiedy potrzebna grupa mieszająca w instalacji podłogowej

Planowanie przed montażem: wybór lokalizacji i materiałów

Rozdzielacz to serce podłogówki rozdziela wodę na poszczególne pętle i umożliwia regulację przepływu. Gdy jego podłączenie jest wadliwe, cała instalacja pracuje nieefektywnie: część pomieszczeń pozostaje chłodna, pompa zużywa więcej prądu, a rury mogą ulec uszkodzeniu przez kawitację lub zapowietrzenie. Właśnie dlatego faza planowania decyduje o spokoju na lata.

Lokalizacja szafki powinna znajdować się w centralnym punkcie względem obsługiwanych pętli, co minimalizuje straty ciśnienia i długość rur zasilających. Optymalna wysokość montażu to 30-50 cm nad gotową posadzką pozwala na swobodny dostęp do zaworów odcinających i odpowietrznika bez konieczności klękania. Szafka podtynkowa sprawdza się w nowym budownictwie, natynkowa natomiast w modernizowanych obiektach, gdzie kucie ścian generowałoby zbyt dużo pyłu.

Mosiądz czy INOX? To pytanie pojawia się przy każdym zamówieniu. Mosiądz jest tańszy i łatwiejszy w obróbce, ale w instalacjach z glikolem lub wodą o podwyższonej twardości koroduje szybciej. Stal nierdzewna INOX wytrzymuje dekady nawet w agresywnym środowisku chemicznym.

Rada praktyka: jeśli planujesz glikol (zamarzanie w garażu, instalacja w domu rekreaacyjnym), od razu dobieraj rozdzielacz INOX. Oszczędność na mosiądzach zwraca się w ciągu 5-7 lat, ale tylko przy braku glikolu.

Checklist przed montażem warto wydrukować i odznaczać:

• szafka rozdzielaczowa dobrana do liczby obwodów (szerokość 45-80 cm)
• kołki rozporowe i wkręty montażowe (rozmiar zależny od ściany)
• klucz płaski 30 mm i 36 mm do nakrętek złączkowych
• taśma teflonowa lub nić uszczelniająca do gwintów
• poziomica 60 cm (krytyczna dla poprawnego odczytu rotametrów)
• złączki zaciskowe 3/4" eurokonus do rur 16 lub 17 mm
• marker wodoodporny do opisu pętli
• rura zasilająca PEX/ALUPEX w dobranej średnicy

Dobór rury zasilającej i średnicy do powierzchni domu

Rura zasilająca to droga, którą ciepła woda dociera z kotła lub pompy ciepła do rozdzielacza. Jej średnica musi być dostosowana do przepływu, bo zbyt wąska rura wygeneruje hałas i spadek ciśnienia, a zbyt szeroka niepotrzebny koszt. W domach jednorodzinnych najczęściej stosuje się średnicę 1 cal (DN25), która obsługuje przepływ do 3000 l/h bez nadmiernych oporów.

Tabela doboru średnicy rury zasilającej w zależności od powierzchni:

Typy rur różnią się właściwościami mechanicznymi i ceną. PEX (polietylen usieciowany) jest elastyczny i tani, ale ma wyższą rozszerzalność cieplną. PERT (polietylen o podwyższonej wytrzymałości termicznej) lepiej znosi cykliczne nagrzewanie i chłodzenie. ALUPEX (rura wielowarstwowa z wkładką aluminiową) łączy obie zalety, ale kosztuje więcej.

Porównanie trzech typów rur:

Uwaga: nie łącz ze sobą rur PEX, PERT i ALUPEX w jednym rozdzielaczu bez sprawdzenia kompatybilności złączek. Mimo identycznych średnic nominalnych (16 lub 17 mm), tolerancje grubości ścianki różnią się o 0,1-0,2 mm, co może skutkować nieszczelnością połączenia zaciskowego.

Roztwór glikolu stosuje się w instalacjach narażonych na zamarzanie lub w pompach ciepła. Stężenie 30-35% glikolu propylenowego obniża temperaturę krzepnięcia do około -15°C, jednocześnie zwiększając lepkość mieszaniny. To oznacza, że pompa musi pokonać większe opory dlatego średnica rury zasilającej bywa wtedy o jeden rozmiar większa niż w instalacji czysto wodnej.

Montaż rozdzielacza podłogówki krok po kroku

Krok 1: Skręcanie elementów rozdzielacza. Belka zasilająca (z przepływomierzami rotametrycznymi) i belka powrotna (z zaworami termostatycznymi) trafiają do zestawu w stanie rozmontowanym. Przed włożeniem do szafki skręć je na stole, używając taśmy teflonowej na każdym gwincie minimalizuje to ryzyko drobnych nieszczelności, które w gotowej instalacji wymagałyby demontażu całej belki. Na tym etapie wkręcasz też odpowietrznik automatyczny na górze belki zasilającej oraz zawór spustowy na dole belki powrotnej.

Krok 2: Mocowanie szafki lub stelaża. Poziomica laserowa przyda się tu bardziej niż klasyczna. Dlaczego poziom jest krytyczny? Bo przepływomierze rotametryczne działają na zasadzie pływaka unoszącego się w przezroczystej rurce gdy rozdzielacz jest przekrzywiony, pływak klinuje się o ściankę i wskazuje zawyżony lub zaniżony przepływ. Szafka lub stelaż mocowane są kołkami rozporowymi co 40 cm, a w ścianie z karton-gipsu dodatkowo wzmacniane profilem aluminiowym.

Krok 3: Podłączenie zasilania i powrotu. Belka z przepływomierzami to zawsze zasilanie (gorąca woda wchodzi do rozdzielacza). Belka z zaworami termostatycznymi to powrót (wychłodzona woda wraca do źródła ciepła). Pomylenie tych dwóch belek to jeden z najczęstszych błędów: skutkuje brakiem regulacji, ponieważ rotametry mierzą wtedy przepływ wychłodzonej wody, a regulacja zaworów odbywa się na zasilaniu.

Krok 4: Montaż zaworów odcinających. Przy każdej belce, po obu stronach, montuje się zawory kulowe lub zawory odcinające z filtrem siatkowym. Pozwalają one odciąć rozdzielacz od instalacji bez konieczności spuszczania wody z całego domu przydatne przy konserwacji lub wymianie pętli.

Krok 5: Podłączenie pętli. Złączka eurokonus 3/4" łączy rurę podłogową 16 lub 17 mm z rozdzielaczem. Moment dokręcenia nakrętki to zwykle 30-35 Nm zbyt mocne dokręcenie zgniecie rurę, zbyt słabe przepuści wodę. Każdą pętlę opisz markerem wodoodpornym na etykiecie (np. „salon 1", „łazienka parter", "kuchnia"). Zapisanie długości pętli w metrach i pomieszczenia oszczędzi godzin pracy przy pierwszej regulacji.

Krok 6: Próba szczelności. Napełnianie musi być powolne zbyt szybki strumień wpycha powietrze do rur, z których trudno je potem usunąć. Ciśnienie próbne wynosi 6 barów (1,5× ciśnienia roboczego) i utrzymywane jest przez 24 godziny. Spadek ciśnienia powyżej 0,2 bar w tym czasie oznacza nieszczelność szukaj jej w złączkach, nie w samej rurze. Norma PN-EN 1264 wymaga też oznaczenia każdej pętli w dokumentacji powykonawczej.

Uruchomienie i regulacja przepływomierzy

Po udanej próbie szczelności można przejść do uruchomienia. Pierwsze napełnianie wykonuje się przez zawór w najwyższym punkcie instalacji, aż do momentu, gdy z odpowietrznika zacznie wypływać woda bez pęcherzyków powietrza. Odpowietrzanie ręczne trwa zwykle 30-60 minut każdy obwód wymaga osobnego odkręcenia rotametru na maksimum, aż powietrze zostanie wypchnięte.

Ustawienie przepływomierzy opiera się na prostej regule: 2 litry na minutę na każdy metr kwadratowy powierzchni ogrzewanej. Przykład: pętla salonu o powierzchni 18 m² wymaga przepływu 36 l/min. W praktyce wartość tę redukuje się o 10-15% w pomieszczeniach z dużymi przeszkleniami (więcej zysków ciepła) i zwiększa o 10% w łazienkach, gdzie komfort cieplny podłogi bywa priorytetem.

Belka zasilająca a powrotna jak je rozróżnić? Zasada jest prosta i niezmienna: belka z przezroczystymi rotametrami to zawsze zasilanie. Belka powrotna ma zawory z kolorowymi główkami (czerwone lub niebieskie) i służy do montażu siłowników termoelektrycznych, gdy podłączasz automatykę pogodową.

Porada regulacyjna: po ustawieniu przepływów odczekaj 48 godzin i ponownie sprawdź wskazania rotametrów. Czasem drobne pęcherzyki powietrza powodują, że pływak nieznacznie opada po pierwszych godzinach pracy.

Najczęstsze błędy przy montażu rozdzielacza podłogowego

Błąd 1: Pomylenie zasilania z powrotem. Skutek: brak możliwości prawidłowej regulacji, przegrzewanie jednych pętli i niedogrzewanie innych. Naprawa wymaga fizycznej zamiany przyłączy czasem kilku godzin pracy, gdy instalacja zabudowana jest w posadzce.

Błąd 2: Brak odpowietrznika lub jego montaż w złym miejscu. Jeśli odpowietrznik znajduje się na belce powrotnej zamiast zasilającej, powietrze gromadzi się w najwyższych punktach pętli i tworzy korki, które blokują przepływ.

Błąd 3: Zbyt mocne dokręcenie złączek eurokonus. Zbyt duży moment powoduje zgniecenie rury, co zawęża przekrój i generuje szum. Zbyt słabe dokręcenie skutkuje kapaniem przy ciśnieniu roboczym pozornie niewidocznym, ale sumującym się w setki litrów wody rocznie.

Błąd 4: Montaż rozdzielacza bez poziomu. Pływak rotametru klinuje się o ściankę przy odchyleniu powyżej 5 stopni. Wskazania stają się niewiarygodne, a regulacja losowa.

Błąd 5: Brak zaworów odcinających na obu belkach. Utrudnia to późniejszą konserwację każda wymiana uszczelki wymaga spuszczania wody z całej instalacji.

Błąd 6: Dobór rozdzielacza o zbyt małej liczbie sekcji. „Dorzucę jeszcze pętlę garażu" takie podejście kończy się wymianą belki, bo trzy obwody fizycznie nie zmieszczą się w szafce zaprojektowanej na cztery.

Błąd 7: Brak oznaczeń pętli. Po tygodniu od montażu nikt nie pamięta, która rura idzie do którego pomieszczenia. Dokumentacja powykonawcza z mapą pętli to absolutne minimum pozwala zaoszczędzić czas przy każdej regulacji i serwisie.

Kiedy potrzebna grupa mieszająca w instalacji podłogowej

Grupa mieszająca (z pompą mieszającą i zaworem mieszającym) obniża temperaturę zasilania do wymaganego poziomu, zwykle 35-45°C, gdy źródło ciepła pracuje w wyższej temperaturze. Podłogówka potrzebuje niskiej temperatury zasilania wyższa powoduje przegrzewanie posadzki, pękanie okładzin i dyskomfort stóp.

Jeśli źródło ciepła pracuje w temperaturze zbliżonej do wymagań podłogówki, grupa mieszająca staje się zbędna oszczędność od 2500 do 6000 zł na kosztach inwestycji. W instalacjach z pompą ciepła gruntową najczęściej wystarczy sam rozdzielacz bez dodatkowego mieszania.

Koszt montażu rozdzielacza podłogowego (robocizna bez materiału) waha się od 800 do 2200 zł netto za komplet z podłączeniem i próbą szczelności, w zależności od liczby obwodów i regionu Polski. Całość z materiałem (roztwór glikolu, rura zasilająca, złączki) to koszt orientacyjny 3500-7500 zł dla domu 120-180 m².

Serwis po sezonie grzewczym. W instalacjach wodnych wystarczy spuścić wodę, przepłukać czystą wodą i uzupełnić świeżą. W instalacjach z glikolem sprawdź pH roztworu powyżej 9,5 oznacza degradację glikolu i konieczność wymiany mieszaniny. Raz na 3-4 lata warto wymienić uszczelki w zaworach odcinających koszt kilkunastu złotych, a chroni przed niespodziewanym zalaniem.

Ile trwa montaż rozdzielacza? Samo podłączenie belki i szafki zajmuje doświadczonemu instalatorowi 4-6 godzin. Dodatkowe 24 godziny to obserwacja próby ciśnieniowej, więc pełne oddanie instalacji do użytku następuje po dwóch dniach roboczych. W większych domach (250+ m²) dochodzi konfiguracja dwóch rozdzielaczy wtedy praca trwa od 8 do 10 godzin.

Masz pytanie o konkretny schemat podłączenia rozdzielacza ogrzewania podłogowego w Twoim domu? Przygotuj projekt instalacji, metraż poszczególnych pętli i dane źródła ciepła na tej podstawie możliwe jest precyzyjne dobranie średnic, typu rozdzielacza oraz decyzji o grupie mieszającej.

Źródła: PN-EN 1264 (Ogrzewanie podłogowe instalacje i komponenty), materiały techniczne producentów rozdzielaczy, wytyczne izolacji rur PEX/PERT/ALUPEX. Strona referencyjna norm: www.pkn.pl (Polski Komitet Normalizacyjny).
