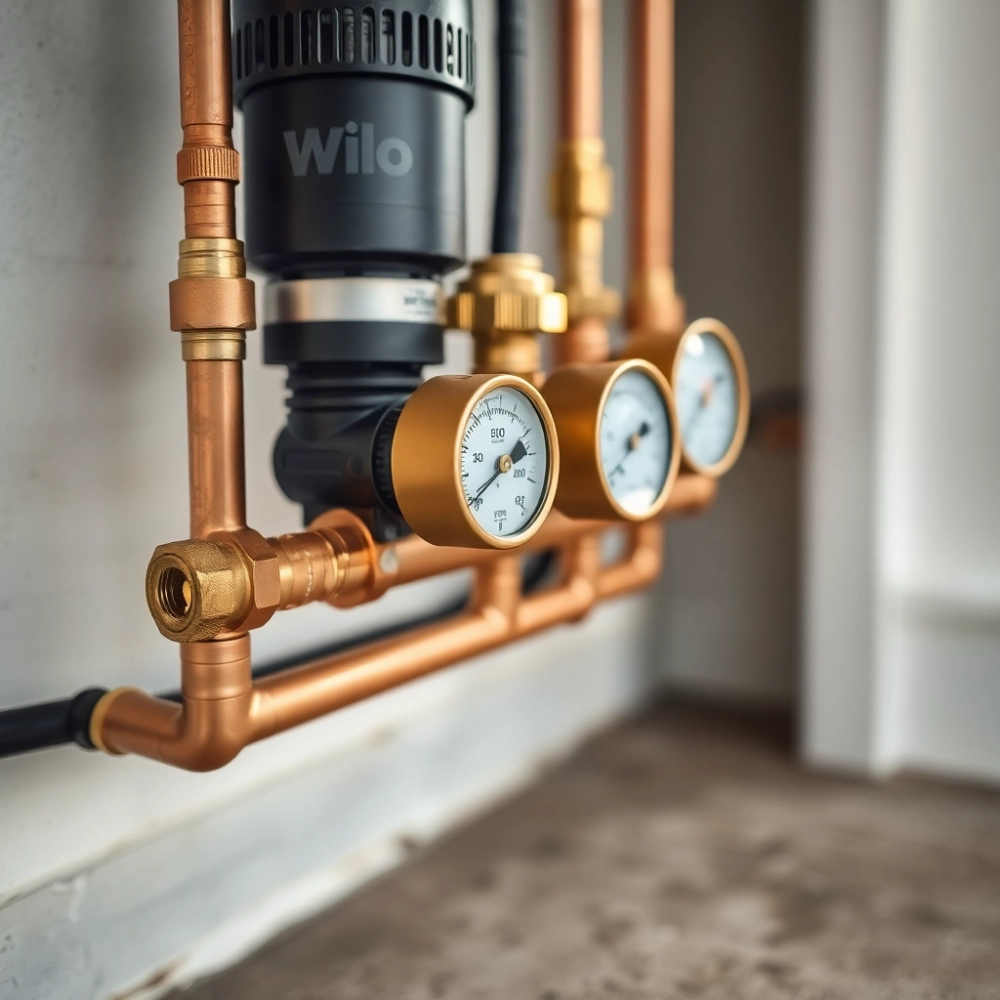

Jak ustawić pompę Wilo na podłogówkę i nie przepłacać za prąd

Kręcisz pokrętłem pompy Wilo Yanos Pico i czujesz się jak pilot, któremu kazano lądować bez instrukcji. Żółte pole czy niebieskie? Stałe obroty czy Δp? Jedno złe przekręcenie potrafi podnieść rachunek za prąd, wygenerować szum w rurkach albo sprawić, że podłoga w salonie będzie raz lodowata, raz nieprzyjemnie gorąca. Sprawdź, co dokładnie znaczą kolorowe pola na panelu, dlaczego tryb podłogowy zużywa nawet 50-70% mniej energii niż III bieg, jakie ustawienie pasuje do Twojej instalacji.

• Ikony i tryby na panelu Wilo Yanos Pico co oznaczają kolory pól
• Tryb podłogowy czy stałe obroty co lepiej działa na ogrzewaniu podłogowym
• Najczęstsze błędy przy ustawianiu pompy Wilo na podłogówkę
• Dobór trybu pompy Wilo do wielkości instalacji podłogowej
• Kiedy wezwać serwis a kiedy wystarczy własna interwencja

Ikony i tryby na panelu Wilo Yanos Pico co oznaczają kolory pól

Panel tej pompy obrotowej podzielono na trzy strefy kolorystyczne, które od razu podpowiadają, do jakiego typu instalacji dany tryb pasuje. Żółte pole oznacza obroty stałe (I, II, III), niebieskie to praca ze stałym lub zmiennym ciśnieniem (Δp-c, Δp-v), a zielone pole grupuje funkcje dodatkowe: odpowietrzanie i tryb automatyczny. Czerwona dioda LED pojawia się w sytuacji awaryjnej i wymaga natychmiastowej reakcji.

Trzy biegI stałe, oznaczone cyframi rzymskimi, działają na zasadzie prostej regulacji wydajności bez udziału elektroniki. Bieg I daje najniższy pobór prądu (zwykle 3-5 W) i najmniejszy przepływ, bieg II to kompromis (7-12 W), a bieg III to maksimum mocy, które w prywatnych domach rzadko kiedy bywa potrzebne. Pompa w trybie stałych obrotów utrzymuje zadaną prędkość niezależnie od oporów instalacji.

Tryby niebieskiego pola reagują na warunki panujące w rurociągu. Δp-c (stała różnica ciśnień) trzyma wartość podnoszenia na ustalonym poziomie między 0,5 a 2 m, co pozwala pompie automatycznie zwalniać, gdy zawory termostatyczne się przymykają. Δp-v (zmienna różnica ciśnień) obniża ciśnienie proporcjonalnie do spadku przepływu, co daje największe oszczędności energii w instalacjach z głowicami termostatycznymi.

Wersje 25/1-6, 25/1-8, 30/1-6, 30/1-8 oraz 40/1-4 różnią się wysokością podnoszenia (od 4 do 8 metrów słupa wody) oraz średnicą króćców (1", 5/4" albo 6/4"). Dobierając pompę, sprawdź nie tylko przyłącza, ale też krzywą charakterystyki samego budynku, bo to ona determinuje, jak agresywne sterowanie Δp pompa jeszcze „udźwignie" bez hałasu i kawitacji.

Tryb podłogowy czy stałe obroty co lepiej działa na ogrzewaniu podłogowym

Ogrzewanie podłogowe wymaga niskich temperatur zasilania (zwykle 28-38°C) i dużych przepływów wody, by równomiernie oddać ciepło przez wylewkę. Pompa w trybie Δp-v dopasowuje moc do aktualnego oporu, więc gdy większość pętli się przymyka, obroty spadają, a pobór prądu kurczy się z 25 W do 5-8 W. Stałe obroty na biegu III trzymają pełną moc niezależnie od potrzeb.

Fizyka tego procesu wynika bezpośrednio z prawa proporcjonalności: opory hydrauliczne rosną z kwadratem przepływu, a moc pompy z trzecią potęgą obrotów. Zmniejszenie obrotów o 50% obniża pobór energii aż o 87,5%, co w skali roku przekłada się na realne oszczędności rzędu 150-300 kWh w typowym domu o powierzchni 150 m².

Tryb podłogowy (niebieskie pole, Δp) sprawdza się tam, gdzie pętle mają zbliżoną długość, a rozdzielacz wyposażono w zawory regulacyjne. Stałe obroty lepiej natomiast tolerują instalacje otwarte i brudne, w których elektroniczny czujnik ciśnienia mógłby wariować przez zanieczyszczenia. Jeśli Twoja pompa reaguje gwałtownymi skokami mimo Δp, najpierw wyczyść filtr, potem zmień tryb.

Najczęstsze błędy przy ustawianiu pompy Wilo na podłogówkę

Pierwszy grzech to ustawianie biegu III „na zapas" tuż po montażu. Pompa pracuje wtedy na pełnych obrotach, słyszalnie szumi i zużywa niepotrzebnie 30-45 W, podczas gdy wystarczyłoby 8-12 W na biegu II. Drugi błąd to ignorowanie odpowietrzania; powietrze w rotorze generuje charakterystyczny chrobot i podnosi temperaturę silnika o 10-15°C.

Trzecia pułapka: pomieszanie trybu grzejnikowego z podłogowym bez zmiany krzywej grzewczej. Δp-v przy grzejnikach daje świetne efekty, ale w podłogówce z długimi pętlami potrafi wywołać efekt „zimnej łazienki", bo pompa zbyt mocno obniża ciśnienie, gdy tylko jeden obieg się przymknie. Czwarty błąd: montaż pompy wałkiem do dołu, czyli odwrotnie niż pozwala instrukcja Wilo.

Ryzyko przegrzania: pozostawienie pompy na biegu III przy jednoczesnym zamknięciu kilku obiegów podłogowych może spowodować lokalny wzrost temperatury wody nawet do 65-70°C, a to prosta droga do uszkodzenia uszczelek rozdzielacza i rur PE-Xc.

Piąty błąd: pomijanie okresowego czyszczenia filtra siatkowego. Zatkanie filtra o połowę zwiększa opory instalacji, pompa wchodzi w tryb stałych maksymalnych obrotów i paradoksalnie grzeje mniej, bo większość energii idzie na pokonanie zatoru, a nie na obieg wody. Szósty problem to brak czujnika temperatury w rozdzielaczu, przez co logika Δp działa „na ślepo" i reaguje z opóźnieniem.

Dobór trybu pompy Wilo do wielkości instalacji podłogowej

Dla mieszkań o powierzchni 50-70 m², z 4-6 pętlami podłogówki, najczęściej wystarcza bieg I lub II ze względu na krótkie obiegi i niewielkie opory. Pobór prądu rzadko przekracza 7 W, a pompa jest praktycznie niesłyszalna. W takiej skali Δp-v daje minimalny zysk, bo zmiany przepływu są niewielkie i regulacja elektroniczna nie ma z czego ścisnąć.

Domy 120-180 m² z 8-12 pętlami to naturalne środowisko dla trybu Δp-c. Pompa utrzymuje stałe ciśnienie około 1,5-2 m słupa wody, automatycznie dostosowując obroty do aktualnie otwartych obiegów. Typowy pobór oscyluje wokół 8-15 W, czyli mniej niż jedna żarówka LED. Instalacja o powierzchni 200-250 m², 14-18 pętli, wymaga już Wersji 25/1-8 lub 30/1-8, a tryb Δp-v potrafi zaoszczędzić dodatkowe 20-30% energii względem Δp-c.

Przy pompie cyrkulacyjnej CWU zasada jest inna: stałe obroty na biegu II, ponieważ cyrkulacja wymaga stałego, niezmiennego przepływu niezależnie od ciśnienia w instalacji wodociągowej. Δp w tym wypadku nie ma sensu, bo nie ma zmiennych oporów do kompensowania.

Kiedy wezwać serwis a kiedy wystarczy własna interwencja

Czerwona dioda LED migająca co sekundę oznacza zazwyczaj suchy bieg albo zablokowany rotor, nie zawsze poważną awarię. Pierwszy krok: odkręć śrubę odpowietrzającą na korpusie pompy, wypuść powietrze, uruchom ponownie. Jeśli pompa dalej nie startuje, zmierz napięcie na zaciskach zasilania (230 V ± 10%) oraz sprawdź bezpiecznik w rozdzielni.

Trwałe wycie, stukanie lub brak reakcji na zmianę trybu wskazują na zużycie łożyska albo zatkanie wirnika kamieniem kotłowym. W takiej sytuacji samodzielna naprawa ogranicza się do zdjęcia pompy i czyszczenia mechanicznego, ale demontaż wymaga zamknięcia obiegu i spuszczenia wody. Gdy po czyszczeniu pompa nadal wydaje nieregularne dźwięki, oddaj ją do regeneracji albo wymień.

Szybka diagnostyka: dotknij obudowy pompy po 30 minutach pracy. Temperatura powyżej 55°C oznacza przeciążenie (zbyt wysoki bieg, zatkanie filtra albo uszkodzenie łożyska). Temperatura pokojowa przy jednoczesnym braku przepływu sugeruje usterkę elektroniczną lub brak zasilania fazy.

Zapamiętaj prostą ściągawkę, zanim zaczniesz eksperymentować z ustawieniami. Najpierw określ typ instalacji (podłogówka, grzejniki, mieszana, CWU), potem wybierz bieg albo tryb Δp, na końcu odpowietrz pompę i odczekaj 15 minut, by system się ustabilizował. Po sezonie grzewczym ustaw bieg I albo tryb odpowietrzania, by pompa nie pracowała niepotrzebnie w lecie.

Instalacja podłogowa dobrze współpracuje z Δp, gdy rozdzielacz ma zawory regulacyjne, a pętle mają zbliżoną długość ±10%. Gdy różnica długości pętli przekracza 30%, lepsze efekty daje bieg II ze stałym ciśnieniem, bo elektroniczna regulacja mogłaby faworyzować krótkie obiegi kosztem długich.

Dobór trybu pracy sprowadza się do trzech pytań: jak duża jest instalacja, czy zawiera elementy regulujące przepływ (głowice, zawory termostatyczne) i jak szybko zmienia się zapotrzebowanie na ciepło. Odpowiedzi wskazują konkretny bieg albo tryb Δp, a resztę dopracowuje odpowietrzanie i sezonowa korekta ustawień. Energia elektryczna zużywana przez pompę rzadko przekracza 2-4% kosztów ogrzewania, lecz źle ustawiona pompa potrafi podnieść tę wartość do 8-10%, jednocześnie obniżając komfort cieplny mieszkańców.

Aktualizacja: 2024. Przy doborze trybu warto uwzględniać normę PN-EN 1264 dotyczącą wodnego ogrzewania podłogowego, która zaleca ograniczenie temperatury powierzchni podłogi do 29°C w strefach stałego pobytu i 35°C w łazienkach, a także wymaga zachowania Δt = 5-10 K między zasilaniem a powrotem.
