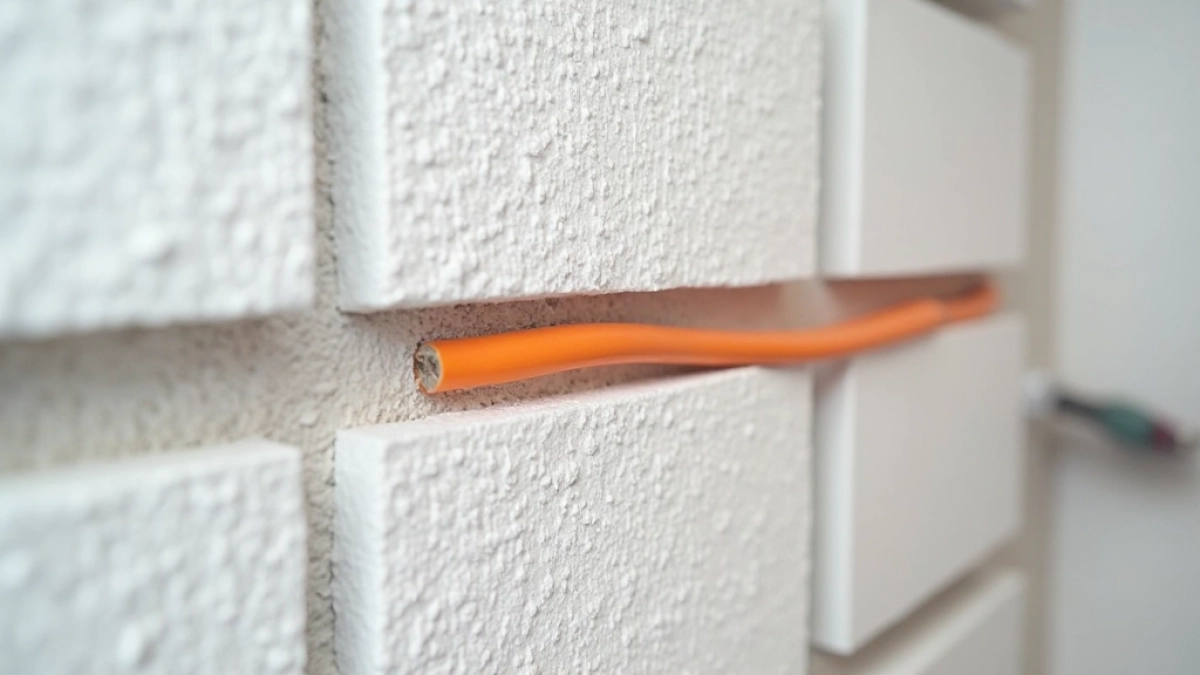

Jak schować kabel w styropianie bez ryzyka i mostków termicznych
Schowanie kabla w styropianie to sposób na zachowanie gładkiej elewacji bez kucia ścian, ale wymaga precyzji co do milimetra. Rowek nie może być zbyt głęboki, bo osłabisz termoizolację i stworzysz mostki termiczne, a zbyt płytki utrudni zatopienie peszla. Ten przewodnik pokazuje konkretne techniki, normy i realne koszty, żeby Twoja instalacja była bezpieczna, trwała i zgodna z przepisami.
- Rowek w styropianie jak głęboko i czym ciąć, żeby nie osłabić izolacji
- Peszel i przekrój kabla dobór do instalacji w warstwie ocieplenia
- Kołki, kotwy chemiczne czy wsporniki mocowanie puszek i kabli w styropianie
- Najczęstsze błędy przy ukrywaniu kabli w styropianie i jak ich uniknąć
- Checklisty odbioru instalacji
Rowek w styropianie jak głęboko i czym ciąć, żeby nie osłabić izolacji
Najważniejsza zasada brzmi: rowek w styropianie sięga maksymalnie do jednej trzeciej grubości płyty. Przy klasycznym ociepleniu 15 cm daje to 4-5 cm głębokości, co w zupełności wystarcza na peszel 20 mm z kablem 3x2,5 mm². Głębsze cięcie przerwało by ciągłość izolacji w newralgicznym miejscu, a to oznacza wyraźny spadek współczynnika R ściany.
Do cięcia sprawdza się nóż termiczny lub specjalna frezarka do styropianu z odciągiem pyłu. Nóż termiczny tnie czysto i zamyka pory materiału, dzięki czemu klej później lepiej przylega do ścianki rowka. Frezarka daje równą głębokość na całej długości trasy, co eliminuje ryzyko przypadkowego przebicia płyty.
Trasę rowka wytyczasz sznurkiem lub laserem jeszcze przed klejeniem styropianu. Pozwala to uniknąć sytuacji, w której bruzda przecina się z miejscem montażu kołków talerzowych lub przebiega zbyt blisko krawędzi płyty. Każdy zakręt powinien mieć łagodny promień, inaczej peszel się zagnie i utrudni późniejsze wciąganie kabla.
Przed zatopieniem przewodu rowek trzeba oczyścić z luźnych granulek i lekko zwilżyć. Suchy styropian wyciąga wodę z kleju zbyt szybko, przez co spoina staje się krucha. Wilgotna ścianka rowka wydłuża czas wiązania i poprawia przyczepność, co ma znaczenie przy późniejszym tynkowaniu.
Rowek prowadzony prostopadle do powierzchni gruntu wymaga dodatkowego uszczelnienia w miejscach narażonych na zaciekanie wody. Bez tego pianka montażowa wchłonie wilgoć i stanie się mostkiem termicznym w obrębie elewacji.
Peszel i przekrój kabla dobór do instalacji w warstwie ocieplenia
Peszel w ociepleniu pełni podwójną rolę: chroni kabel mechanicznie i umożliwia jego wymianę bez kucia ściany. Średnicę rury karbowanej dobiera się tak, by zajmowała maksymalnie 40% przekroju wypełnienia peszla. Reszta to wolna przestrzeń potrzebna do odprowadzania ciepła i swobodnego wciągnięcia nowego przewodu.
| Przekrój kabla | Zalecana średnica peszla | Typowe zastosowanie |
|---|---|---|
| 3 x 1,5 mm² | 18 mm | Oświetlenie, obwody niskoprądowe |
| 3 x 2,5 mm² | 20-23 mm | Gniazdka ogólne, większość obwodów domowych |
| 5 x 2,5 mm² | 25-28 mm | Płyty indukcyjne, piece elektryczne do 7 kW |
| 5 x 4 mm² | 32 mm | Grzejniki elektryczne, klimatyzacja |
| 5 x 6 mm² | 37 mm | Ładowarki samochodowe do 11 kW, większe odbiorniki |
Kabel prowadzony w warstwie izolacji termicznej oddaje ciepło znacznie wolniej niż w tradycyjnej ścianie. Norma PN-HD 60364 wymaga, by przekrój przewodu był dobrany z uwzględnieniem temperatury otoczenia. Przy ociepleniu styropianem dopuszcza się obciążenie z tabel dla metody A1 jedynie po zastosowaniu korekty termicznej.
W praktyce oznacza to, że kabel 3 x 2,5 mm² w ociepleniu możesz obciążyć maksymalnie do 21 A zamiast standardowych 27 A. Dla gniazdek ogólnych to wciąż wystarczający zapas, bo typowy obwód zabezpiecza się wyłącznikiem 16 A. Przy odbiornikach powyżej 3,5 kW lepiej poprowadzić osobny obwód kablem 5 x 4 mm².
Do wciągania przewodu użyj pilota ciągnącego z nylonowej żyłki. Kabel wchodzi łatwiej, gdy peszel jest suchy i czysty. Wewnętrzną powierzchnię rury karbowanej warto potraktować talkiem technicznym, co zmniejsza tarcie i ułatwia ewentualną wymianę przewodu za kilkanaście lat.
Instalacja elektryczna w warstwie ocieplenia a fotowoltaika
Planujesz panele i inwerter o mocy powyżej 10 kW? Trasę kablową warto ułożyć z myślą o przyszłym okablowaniu DC. Przewody solarne biegną w podwójnej izolacji i wymagają peszla minimum 25 mm. Zaplanuj zapas miejsca w rowku, byś nie musiał kuć styropianu po montażu instalacji fotowoltaicznej.
Kołki, kotwy chemiczne czy wsporniki mocowanie puszek i kabli w styropianie
Mocowanie osprzętu elektrycznego w warstwie ocieplenia to miejsce, gdzie najczęściej popełnia się błędy. Kołek do styropianu (tzw. grzybek) utrzymuje lekkie elementy, ale przy puszce z gniazdem 230 V moment obrotowy podczas wkładania wtyczki przenosi znaczne siły na mocowanie. Potrzebujesz rozwiązania, które przeniesie te obciążenia bez wyrywania się ze ściany.
| Typ mocowania | Nośność na wyrywanie | Cena za sztukę | Kiedy stosować |
|---|---|---|---|
| Kołek do EPS (talierzowy) | 5-8 kg | 0,40-0,80 zł | Puszki lekkie, kanały kablowe |
| Kotwa chemiczna w murze + pręt | 60-120 kg | 18-35 zł | Ciężkie oprawy, gniazda siłowe |
| Wspornik dystansowy | 25-40 kg | 8-15 zł | Standardowe puszki 230 V |
Kotwa chemiczna daje największą nośność, bo pręt gwintowany wklejony żywicą w mur przenosi obciążenie na ścianę nośną, a nie na styropian. Wspornik dystansowy to kompromis: metalowy trzpień przechodzi przez całą grubość ocieplenia i opiera się o podłoże. Puszka elektryczna na wsporniku stabilnie trzyma gniazdo, a warstwa izolacji pozostaje ciągła.
Kołek do styropianu
Tani i szybki w montażu, ale nie wytrzymuje sił bocznych. Sprawdza się przy korytkach kablowych i czujnikach, zawodzi przy gniazdkach narażonych na szarpanie.
Wspornik dystansowy
Przenosi obciążenia na ścianę nośną i zachowuje ciągłość izolacji. Najlepszy wybór do puszek 230 V na elewacjach z ociepleniem 10-20 cm.
Puszka zewnętrzna musi spełniać wymóg IP44 w miejscach osłoniętych i IP65 na elewacjach narażonych na deszcz. Klasa palności styropianu EPS wynosi E, co oznacza materiał palny, dlatego puszka powinna być wykonana z tworzywa samogasnącego. Oddzielenie elektryki od warstwy EPS zapewnia dodatkowy zapas czasu w razie przegrzania.
Mocowanie kabla w rowku odbywa się za pomocą uchwytów montażowych wbijanych w styropian co 30-40 cm. Zbyt rzadkie mocowanie powoduje, że kabel odkształca się pod wpływem ciepła i może wypchnąć tynk. Uchwyty z tworzywa nie przebijają izolacji peszla, co zachowuje podwójną ochronę mechaniczną.
Najczęstsze błędy przy ukrywaniu kabli w styropianie i jak ich uniknąć
Brak osłonki to grzech główny instalacji w ociepleniu. Kabel zatopiony bezpośrednio w styropianie nie ma możliwości wymiany, a jego przegrzanie pozostaje niezauważone przez lata. Peszel to nie fanaberia, lecz wymóg normy i jednocześnie jedyny sposób na diagnostykę termowizyjną obwodu.
Mostki termiczne powstają, gdy rowek jest nieszczelnie wypełniony lub prowadzony w miejscu styku płyt. Każda szczelina długości metra to most termiczny odpowiadający utracie izolacji na powierzchni około 0,3 m². Pianka niskoprężna wypełnia rowek szczelnie, ale wymaga odczekania 24 godzin przed nałożeniem tynku, by spoiny mogły ustabilizować swoją objętość.
Wykonaj zdjęcia każdej trasy kablowej przed zatynkowaniem i zapisz schemat w formacie PDF. Za pięć lat, gdy zechcesz powiesić kinkiet lub zamontować kamerę, ten jeden plik zaoszczędzi Ci godziny szukania przewodów detektorem.
Zły przekrój kabla to kolejna pułapka. Wielu wykonawców prowadzi w ociepleniu te same przewody co w ściance karton-gips, nie uwzględniając obniżonej zdolności oddawania ciepła. Efektem jest przegrzewanie się izolacji, skrócona żywotność i w skrajnych przypadkach stopienie powłoki. Zasada jest prosta: dobieraj przekrój o jeden stopień wyżej niż w tradycyjnej instalacji.
Brak dokumentacji powykonawczej kończy się zazwyczaj w momencie sprzedaży domu. Rzeczoznawca wymaga schematu instalacji elektrycznej, a kupujący chce wiedzieć, co kryje się pod tynkiem. Trasa kablowa bez schematu to czarna skrzynka, której nikt nie kupi bez znacznego upustu cenowego.
Montaż w warstwie ocieplenia a ogrzewanie podłogowe
Kolizja peszla z rurką PE-X to scenariusz, który elektryk i hydraulik muszą zaplanować wspólnie. Rurki ogrzewania podłogowego prowadzone w styropianie mają średnicę 16-20 mm i krzyżują się z trasami gniazdek ściennych w strefie przypodłogowej. Zachowaj minimum 5 cm odstępu między peszlem a rurką, by uniknąć punktowego przegrzewania podłogi.
Koszty instalacji elektrycznej w styropianie w 2025 roku
Realne widełki cenowe za metraż instalacji w warstwie ocieplenia wynoszą 120-180 zł za punkt elektryczny w przypadku samodzielnego montażu materiałów i 220-320 zł za punkt z robocizną ekipy. Cena obejmuje wycięcie rowka, ułożenie peszla, wciągnięcie kabla i montaż puszki.
Koszt materiałów na dom 120 m² to przeciętnie 8 000-14 000 zł przy 60-80 punktach elektrycznych. Robocizna z doświadczoną ekipą podwaja tę kwotę, ale daje gwarancję wykonania zgodną z normami. Tanie ekipy często pomijają szczelne wypełnienie rowka i nie zostawiają dokumentacji, co wychodzi dopiero przy remoncie.
| Element instalacji | Materiał (zł/mb) | Robocizna (zł/mb) |
|---|---|---|
| Rowek w styropianie 20 mm | 0 | 15-25 |
| Peszel 20 mm | 2,50-4,00 | 3-5 |
| Kabel 3 x 2,5 mm² | 4,50-6,50 | 3-4 |
| Pianka uszczelniająca | 1,00-2,00 | 4-6 |
| Puszka z wspornikiem | 12-20 | 18-25 |
Samodzielny montaż instalacji elektrycznej w ociepleniu jest technicznie możliwy dla osoby z doświadczeniem w pracach wykończeniowych, ale wymaga znajomości normy PN-HD 60364 i przepisów przeciwpożarowych. Pomyłka przy doborze przekroju kabla albo brak uszczelnienia rowka to defekty, które ujawniają się po kilku latach i wymagają kucia elewacji.
Projekt instalacji elektrycznej w warstwie ocieplenia powinien wykonać elektryk z uprawnieniami SEP. Koszt projektu wynosi 1 500-3 000 zł dla domu jednorodzinnego i zwraca się przy odbiorze budynlanym oraz ubezpieczeniu nieruchomości.
Checklisty odbioru instalacji
Lista kontrolna przed wylaniem wylewki lub nałożeniem tynku obejmuje 12 punktów weryfikacyjnych. Sprawdź ciągłość żył ochronnych miernikiem, zmierz rezystancję izolacji (minimum 0,5 MΩ dla napięcia probierczego 500 V DC), udokumentuj trasy zdjęciami z miarką w kadrze. Każdy obwód oznacz etykietą z opisem w rozdzielni i na puszcze końcowej.
Przy odbiorze końcowym sprawdź poprawność połączeń w puszkach rozgałęźnych, dokręcenie zacisków i brak naprężeń mechanicznych na peszlach. Pomiar impedancji pętli zwarcia wykazuje, czy zabezpieczenia nadprądowe zadziałają w wymaganym czasie. Wynik poniżej 0,4 Ω dla obwodów 16 A potwierdza poprawne działanie wyłącznika różnicowoprądowego.
Schemat przekroju podłogi z oznaczeniem warstw zapisz w dokumentacji powykonawczej. Na rysunku pokaż położenie peszli, rurek ogrzewania podłogowego, dylatacji i warstw izolacji akustycznej. Taki schemat jest nieoceniony przy wierceniu otworów montażowych po latach użytkowania domu.
Instalacja elektryczna w warstwie ocieplenia łączy estetykę z funkcjonalnością, pod warunkiem, że każdy etap wykonano zgodnie ze sztuką budowlaną. Precyzja cięcia, właściwy dobór peszla, szczelne wypełnienie rowka i pełna dokumentacja to cztery filary bezpiecznej instalacji na kolejne dekady.
Zanim zaczniesz kucie styropianu, zadzwoń do uprawnionego projektanta i poproś o obliczenia obciążeń dla planowanej liczby obwodów. Dwadzieścia minut konsultacji na początku zaoszczędzi tygodnia poprawek i tysięcy złotych materiałów.
Źródła danych i normy: PN-HD 60364 (Instalacje elektryczne niskiego napięcia), Warunki techniczne, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2022 poz. 1225 z późn. zm.), karty techniczne producentów styropianu (tabela obciążeń termicznych EPS), cenniki materiałów instalacyjnych (hurtownie budowlane, dane za IV kwartał 2025). Więcej informacji o wymaganiach ochrony przeciwpożarowej styropianu na stronie CNBOP (cnbop.pl) oraz na portalu Prawidłowy Montaż Budowli (prawidlowymontazbudowli.pl).
