Jak przygotować podłoże pod chudziaka

Każdy, kto choć raz widział pękający chudziak albo płytę betonową ugiętą jak deska po deszczu, wie, że problem nie leżał w złym betonie — leżał metr niżej, w gruncie, który nikt nie potraktował poważnie. Przygotowanie podłoża pod chudziaka to jeden z tych etapów budowy, które znikają pod warstwami materiału i nigdy nie wychodzą na zdjęcia z placu budowy, a jednocześnie decydują o tym, czy wszystko, co nad nimi, przetrwa dekady czy rozpadnie się po pierwszej zimie. Jest w tym pewna przewrotna logika: im staranniej wykonasz coś, czego nikt nie zobaczy, tym mniej będziesz naprawiał to, co widać.

• Wymagania dla podłoża pod chudziaka
• Zagęszczanie piasku pod chudziaka
• Układanie folii izolacyjnej pod chudziaka
• Narzędzia do ubijania podłoża pod chudziaka
• Błędy w przygotowaniu podłoża pod chudziaka
• Pytania i odpowiedzi o przygotowaniu podłoża pod chudziaka

Wymagania dla podłoża pod chudziaka

Podłoże pod chudziaka musi spełniać jeden fundamentalny warunek, który często bywa bagatelizowany: musi być jednorodne na całej powierzchni. Nie chodzi tu o estetykę ani o przybliżoną równość — chodzi o fizykę przenoszenia obciążeń. Beton chudziak, choć cienki i pozornie elastyczny, jest materiałem kruchym. Gdy jego spód spoczywa na gruncie o niejednolitej nośności — tu twarda skała, tam miękki luźny piasek — różnicowe osiadanie generuje naprężenia ścinające, które płyta przenosi do momentu przekroczenia wytrzymałości na rozciąganie. A ta w przypadku betonu klasy C8/10 wynosi zaledwie kilka megapaskali. Rezultat to siatka pęknięć, która pojawia się pozornie znikąd, często kilka miesięcy po zakończeniu budowy.

Grunt rodzimy pod budynkiem rzadko kiedy nadaje się bezpośrednio pod warstwę piasku. Jeśli mamy do czynienia z gliną, iłem lub gruntem organicznym — torfem czy próchnicą — konieczne jest jego pełne usunięcie do głębokości, na której pojawia się stabilne podłoże nośne. Grunty spoiste, szczególnie gliny pylaste, mają nieprzyjemną cechę: w stanie wilgotnym zachowują się plastycznie i odkształcają pod obciążeniem, a gdy wysychają, kurczą się i pękają. Żaden piasek nasypany na taką warstwę nie naprawia tego problemu — wręcz go maskuje, odkładając ujawnienie się pęknięć na później.

Minimalna grubość warstwy piasku pod chudziaka to 30 centymetrów, i nie jest to liczba wzięta z sufitu. Wynika z badań nośności gruntów nasypowych — przy mniejszej grubości i typowych obciążeniach użytkowych (ciężar płyty betonowej, wylewki, posadzki, ścian działowych, wyposażenia) ugięcia resztkowe po zagęszczeniu są zbyt duże i przekraczają tolerancje normy PN-EN 13286. Trzydzieści centymetrów to granica, poniżej której materiał nasypowy zaczyna pracować jak sprężyna, a nie jak podpora. Przy grubości poniżej 20 cm piasek zagęszczony nawet wzorcowo traci zdolność do równomiernego rozpraszania obciążeń punktowych.

Nie każdy piasek nadaje się pod chudziaka w równym stopniu. Optymalny materiał to piasek gruboziarnisty lub piasek z domieszką żwiru o uziarnieniu 0-16 mm, z krzywą granulometryczną zbliżoną do ciągłej. Dlaczego ziarna muszą być zróżnicowane? Bo drobniejsze frakcje wypełniają przestrzenie między grubszymi, redukując porowatość i zwiększając gęstość szkieletu mineralnego po zagęszczeniu. Czysty piasek drobnoziarnisty — monogranularny — zachowuje się odwrotnie: jego cząsteczki mają zbliżoną wielkość, przez co sypią się swobodnie i nie chcą się zaklinować. Ubijarka może go ubijać przez godzinę, a wskaźnik zagęszczenia i tak pozostanie poniżej wymaganych 0,97.

Piasek musi być wolny od zanieczyszczeń organicznych — fragmentów roślin, korzeni, humusu. Materia organiczna ulega rozkładowi mikrobiologicznemu i stopniowo traci objętość, co po latach objawia się lokalnymi zapadnięciami. Nawet kilka procent zanieczyszczeń organicznych w stosunku masowym wystarczy, żeby podłoże zaczęło pracować w sposób nieobliczalny.

Przed nasypaniem piasku grunt rodzimy powinien być oczyszczony, wyrównany i lekko zwilżony — ale nie przesycony wodą. Optymalna wilgotność gruntu przy zagęszczaniu to tzw. wilgotność optymalna, określana w badaniu Proctora, i dla typowych gruntów piaszczystych wynosi od 8 do 12 procent. Przy zbyt suchym gruncie cząsteczki piasku ślizgają się po sobie zamiast się blokować, a przy przesyceniu woda wypełnia pory i działa jak smar, który uniemożliwia uzyskanie wymaganych parametrów zagęszczenia. Ten mechanizm jest bezwzględny — nie ma tu miejsca na improwizację.

Zagęszczanie piasku pod chudziaka

Zagęszczanie piasku to etap, przy którym najczęściej popełnia się błędy wynikające z myślenia życzeniowego: „wystarczy równomiernie wysypać i ubić". Problem w tym, że piasek nasypany w jednej grubej warstwie nie zagęszcza się równomiernie na całej wysokości. Ubijarka lub zagęszczarka przekazuje energię wibracji do materiału na głębokość zależną od swojej mocy, częstotliwości drgań i masy. Dla typowej zagęszczarki płytowej o masie 60-90 kg strefa efektywnego zagęszczania wynosi 15-25 cm. Poniżej tej strefy piasek pozostaje luźny, a wskaźnik zagęszczenia Is spada poniżej 0,95 — wartości wymaganej przez normy jako minimum dla podłoży pod budynkami.

Zasada pracy warstwami wynika wprost z tego ograniczenia. Piasek należy nasypywać i zagęszczać warstwami o grubości nie większej niż 15-20 cm każda, przy czym przy dwóch warstwach dla docelowej grubości 30 cm uzyskujemy pełną kontrolę nad jakością zagęszczenia na każdym poziomie. Pierwsza warstwa — dolna — zagęszczana jest bezpośrednio na gruncie rodzimym lub wyrównanym podłożu, druga zaś spoczywa na już ustabilizowanym fundamencie piasku. Taki układ pozwala uniknąć sytuacji, w której górna warstwa jest twarda, a dolna wciąż miękka i podatna na odkształcenia.

Zagęszczarkę płytową należy prowadzić metodą pasów z zakładką. Każdy kolejny pas powinien nachodzić na poprzedni o minimum 10-15 cm, co zapobiega pozostawieniu nieciągłości zagęszczenia wzdłuż krawędzi przejazdów. Ruch zagęszczarki powinien być spokojny, jednostajny — zbyt szybkie prowadzenie maszyny sprawia, że płyta skacze po powierzchni zamiast efektywnie przekazywać energię do głębszych warstw. Przy dużych powierzchniach (powyżej 50 m²) warto wykonać dwa przejścia krzyżowe: pierwsze wzdłuż, drugie prostopadle, co eliminuje efekt "pasów", czyli stref o różnej gęstości ułożonych równolegle do siebie.

Kontrolę jakości zagęszczenia można przeprowadzić prostą metodą polową: wbić metalowy pręt zbrojeniowy o średnicy 16 mm pionowo w zagęszczony piasek samym ciężarem ciała, opierając się na nim bez uderzania. Jeśli pręt nie wchodzi głębiej niż 5-7 cm, zagęszczenie jest wystarczające. Jeśli wchodzi z łatwością na 15 cm i więcej — piasek wymaga kolejnego przejścia zagęszczarką.

Wilgotność piasku w trakcie zagęszczania ma bezpośredni wpływ na osiągany wskaźnik Is. Suchy piasek zagęszcza się trudno — cząsteczki nie mają między sobą mostków kapilarnych, które stabilizują je w nowych pozycjach po ubyciu obciążenia dynamicznego. Piasek zbyt mokry zachowuje się lepko i nie pozwala energii wibracji na swobodne przemieszczenie cząstek. Optimum, o którym wspominają normy, to piasek wilgotny w dotyku, zbijający się w kulę pod dłonią, ale niewydzielający wody przy ściśnięciu — w praktyce laboratoryjnej odpowiada to wilgotności 8-10% dla piasku średnioziarnistego.

Po zagęszczeniu ostatniej warstwy powierzchnia piasku powinna być wyrównana do poziomu z tolerancją ±1 cm na 3-metrowej łacie. To nie jest wymóg kosmetyczny — nierówna powierzchnia pod folią i chudziakiem powoduje lokalne koncentracje naprężeń w betonie, szczególnie w miejscach, gdzie płyta spoczywa na wypukłości gruntu i swobodnie zwisa nad wklęsłością. Łata aluminiowa lub drewniana o długości 3 metrów to minimum do kontroli równości przed przystąpieniem do kolejnego etapu.

Układanie folii izolacyjnej pod chudziaka

Folia pod chudziakiem pełni rolę, która często bywa mylnie rozumiana jako "uszczelnienie przed wodą gruntową". Rzeczywiście chroni przed wilgocią, ale jej mechanizm działania jest bardziej złożony. Przede wszystkim oddziela beton od gruntu, zapobiegając zjawisku migracji zaczynu cementowego — czyli płynnego spoiwa — w głąb piasku podczas betonowania. Gdy zaprawa cementowa wcieka między ziarna piasku, beton traci lokalnie swoją jednorodność: przy spodzie płyty tworzą się strefy wzbogacone w kruszywo, a pozbawione lepiszcza, co drastycznie obniża wytrzymałość na rozciąganie właśnie tam, gdzie naprężenia zginające są największe.

Wymagana grubość folii to 0,2-0,3 mm, co odpowiada folii PE o oznaczeniu 200-300 mikronów. Folia o grubości 0,1 mm (100 mikronów) jest zbyt podatna na przebicia podczas betonowania — każdy kamień w podeszwie buta robotnika, każde drobne kruszywo przesunięte szpachlą może ją naruszyć. Przebicie folii w jednym punkcie to lokalna droga dla wilgoci i cementu, która anuluje ochronę na obszarze wielokrotnie większym niż sam otwór, bo woda po dostaniu się pod folię rozlewa się kapilarnie po piasku. Grubość 0,3 mm stanowi bezpieczny kompromis między odpornością mechaniczną a ekonomiką materiału.

Dwuwarstwowe układanie folii to rozwiązanie, które eliminuje ryzyko nieuchwytnych mikrouszkodzeń. Dwie warstwy folii 0,2 mm ułożone krzyżowo — dolna wzdłuż działki, górna poprzecznie — tworzą układ, w którym nawet przebicie górnej warstwy nie otwiera drogi wilgoci przez dolną. Statystycznie prawdopodobieństwo nałożenia się uszkodzeń obu warstw dokładnie w tym samym miejscu jest znikome. Taki układ stosuje się standardowo przy podłożach narażonych na podciąganie kapilarne, ale jego zalety są oczywiste niezależnie od poziomu wód gruntowych.

Zakłady między pasami folii powinny wynosić minimum 30 cm i być uszczelnione taśmą klejącą odporną na wilgoć. Połączenie na zakład bez uszczelnienia taśmą jest zawodne — beton wlewany pod ciśnieniem z pompogruszki może unosić skraj folii i wpychać się w szczeliny między pasami. Taśma klejąca o szerokości 50-75 mm nałożona na suche i czyste krawędzie folii skutecznie blokuje ten efekt. Krawędzie folii powinny być wyprowadzone na zewnątrz obszaru betonowania i podwinięte do góry wzdłuż deskowania szalunkowego — po wylaniu chudziaka nadmiar można odciąć.

Folia przed ułożeniem musi leżeć na równym, oczyszczonym piasku. Każdy ostry element — kamień, fragment drutu, odłamek płytki ceramicznej zapodziany w gruncie — przebija folię w momencie, gdy robotnicy chodzą po niej podczas betonowania. Warto przed rozwinięciem folii przejść po zagęszczonym piasku i ręcznie usunąć wszelkie twarde fragmenty z powierzchni.

Temperatura powietrza podczas układania folii PE ma znaczenie często ignorowane. Poniżej 0°C folia traci elastyczność i staje się krucha — zginanie jej na zimno powoduje powstawanie mikropęknięć niewidocznych gołym okiem, które ujawniają się dopiero po rozciągnięciu podczas prac betoniarskich. Jeśli betonowanie planowane jest w okresie zimowym, folia powinna być przechowywana w ogrzewanym miejscu do momentu układania i rozwijana możliwie szybko, aby nie zdążyła wychłodnąć przed zakryciem betonem.

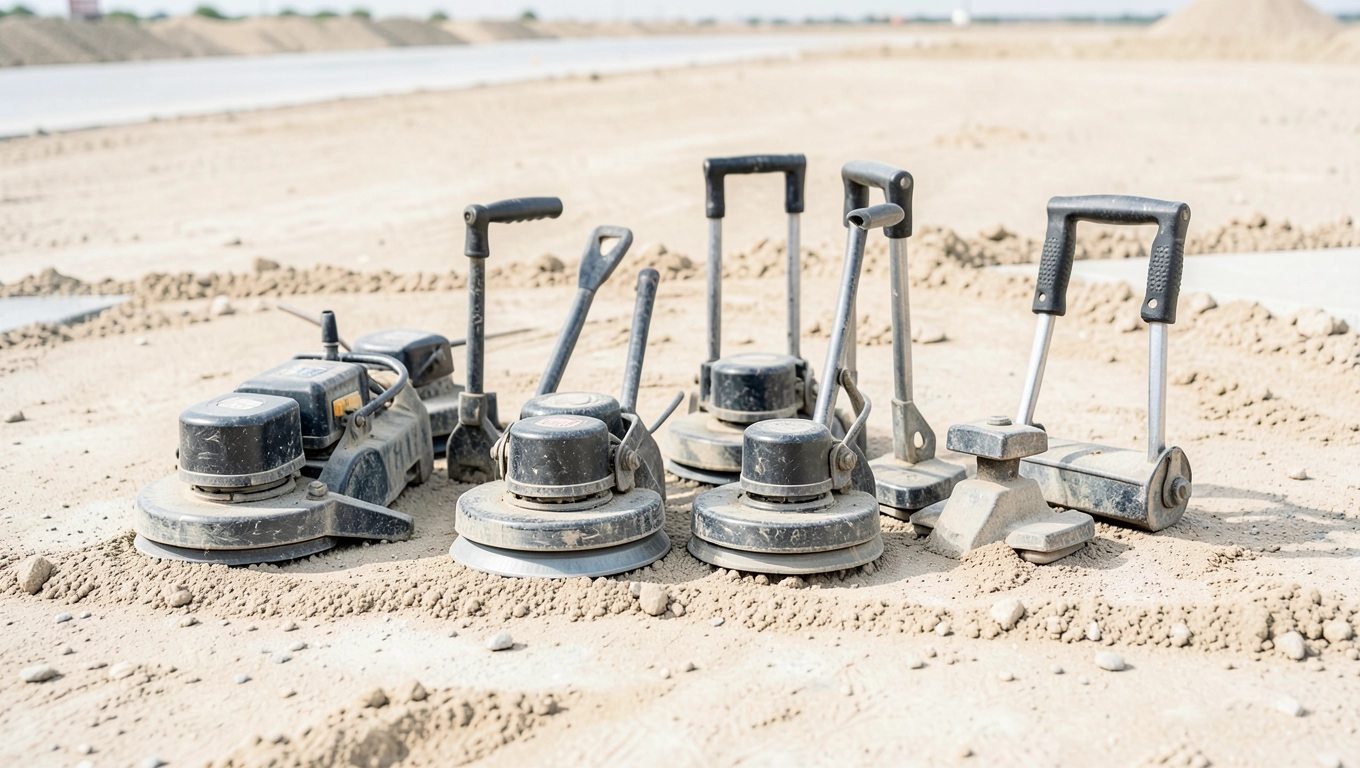

Narzędzia do ubijania podłoża pod chudziaka

Wybór narzędzia do zagęszczania piasku nie jest kwestią preferencji ani dostępności sprzętu — wynika z geometrii placu budowy i wymaganego wskaźnika zagęszczenia. Do dużych, otwartych powierzchni (powyżej 30 m²) zagęszczarka płytowa wibracyjna o masie 60-100 kg jest najefektywniejszym narzędziem, bo łączy nacisk statyczny z dynamiczną energią wibracji o częstotliwości 60-90 Hz. Ta kombinacja powoduje, że cząsteczki piasku wpadają w stan rezonansu i przestawiają się w bardziej zwarte ułożenie, minimalizując przestrzenie porowe. Sama masa maszyny bez wibracji osiągnęłaby podobny efekt dopiero po kilkukrotnie dłuższym czasie pracy.

Ubijak skokowy, potocznie zwany skoczkiem lub żabą, działa na zupełnie innej zasadzie niż zagęszczarka płytowa. Zamiast ciągłych drgań poziomych stosuje serię pionowych uderzeń o wysokiej energii impulsowej — każdy skok dostarcza do gruntu energię rzędu 50-80 dżuli w czasie ułamka sekundy. Ten impuls rozchodzi się w gruncie jako fala sprężysta, która przy odpowiedniej amplitudzie przełamuje strukturę łuków między ziarnami piasku — tych samych łuków, które sprawiają, że luźny piasek jest zdolny do przenoszenia pewnych obciążeń bez zagęszczenia. Gdy łuki się załamują, cząsteczki opadają w gęstsze ułożenie i skoczek musi uderzyć ponownie, żeby przeprowadzić ten proces głębiej.

Przy niedostępności sprzętu mechanicznego — na bardzo małych powierzchniach do 5 m² lub przy pracy w ekstremalnie ciasnych warunkach — ubijak ręczny (tłok stalowy z rączkami, masa 10-20 kg) jest ostatnią deską ratunku. Jego skuteczność jest wyraźnie mniejsza niż sprzętu mechanicznego: energia na uderzenie zależy wyłącznie od siły ramion operatora i wysokości podniesienia, a głębokość efektywna nie przekracza 10 cm. Przy wymaganiu 30 cm zagęszczonego piasku oznacza to minimum trzy warstwy po 10 cm każda, z bardzo intensywnym ubijaniem każdej. Mówiąc wprost — ręczna robota na większej powierzchni to przepis na niespełnienie normy zagęszczenia.

Sprawdzenie zagęszczenia po pracy narzędziem ręcznym lub skoczkiem można przeprowadzić metodą płyty VSS (badanie płytą sztywną), które mierzy moduł odkształcenia wtórnego E2 i stosunek E2/E1. Dla podłoży pod budynkami norma PN-S-02205 wymaga E2 ≥ 80 MPa i wskaźnika Is ≥ 0,97. To badanie warto zamówić na każdej większej budowie — jego koszt jest marginalny wobec ceny naprawy fundamentu, który osiada nierównomiernie.

Przed użyciem zagęszczarki warto sprawdzić stan płyty roboczej — jej dolnej powierzchni ślizgowej. Zużyta, nierówna płyta przekazuje energię wibracji punktowo zamiast równomiernie, co prowadzi do powstawania lokalnych garbów zagęszczenia z dolinami między nimi. Płyta powinna być płaska z tolerancją 2 mm i wolna od przylepionego materiału. Po pracy na piasku ze spoiwem hydraulicznym lub glinie warto oczyścić ją mechanicznie przed kolejnym użyciem, bo nawet cienka warstwa stwardniałego materiału zmienia charakterystykę drgań maszyny.

Błędy w przygotowaniu podłoża pod chudziaka

Najkosztowniejszy błąd, z jakim można się spotkać na budowach, to betonowanie na jednej grubej warstwie niezagęszczonego piasku. Logika wykonawcy bywa zrozumiała: "piasek wysypany, wyrównany, można lać". Problem tkwi w tym, że luźny nasyp piaskowy ma wskaźnik zagęszczenia rzędu 0,80-0,85, podczas gdy norma wymaga 0,97. Różnica wydaje się niewielka liczbowo, ale fizykalnie oznacza, że w tym piasku wciąż są ogromne przestrzenie porowe, które będą stopniowo zamykać się pod ciężarem budowli przez kolejne miesiące. Osiadanie może sięgać 3-5 cm na metr miąższości nasypu — i nigdy nie będzie równomierne, bo grunt rodzimy pod piaskiem też nie jest jednorodny.

Pomijanie warstwy folii — szczególnie przy gruntach piaszczystych, gdzie "woda i tak spływa" — to błąd oparty na niepełnym rozumieniu funkcji izolacji. Nawet na przepuszczalnym gruncie wilgoć podciągana kapilarnie przez piasek dociera do spodu chudziaka i przenika przez niego ku górze. Kapilarne podciąganie wody w piasku drobnoziarnistym może sięgać 30-50 cm, co przy chudziaku o grubości 10 cm oznacza stały kontakt dolnej powierzchni betonu z wilgocią. Beton nienasycony wodą ma znacznie wyższą wytrzymałość niż ten permanentnie mokry — różnica dochodzi do 20-30% wytrzymałości na ściskanie po kilku latach ekspozycji.

Zbyt cienka warstwa piasku — poniżej 20 cm — to błąd wynikający z chęci oszczędności materiału lub czasu. Konsekwencja mechaniczna jest prosta i nieubłagana: cienka warstwa nasypu nie jest w stanie równomiernie rozpraszać obciążeń skupionych, bo strefa wpływu naprężeń pod płytą sięga głębokości co najmniej 1-1,5-krotności szerokości obszaru obciążonego. Przy słupie o podstawie 30×30 cm i obciążeniu 10 ton warstwa 15 cm piasku przenosi naprężenia bezpośrednio na grunt rodzimy, który może nie być przygotowany na takie punktowe działanie. To właśnie tu ujawniają się różnicowe osiadania.

Układanie folii bezpośrednio na ostrych fragmentach kruszywa, gruzu budowlanego lub nieoczyśzczonej warstwie piasku z kamieniami prowadzi do nieuniknionych przebić podczas betonowania. Jeden robotnik stąpający na taką folię z kilogramem mokrego betonu na stopie wywiera lokalny nacisk rzędu 200-300 kPa — wystarczający, żeby folia 0,1 mm natychmiast puściła na ostrym krawędniku kamienia.

Niedostateczne zakłady folii — poniżej 30 cm — to błąd, który ujawnia się nie natychmiast, ale w trakcie betonowania. Świeży beton ma masę objętościową 2400 kg/m³ i podczas wylewania wywiera na folię boczne ciśnienie hydrostatyczne, które przy grubości warstwy 10 cm wynosi zaledwie 2,4 kPa, ale przy nachodzeniu czoła wylewki na folię potrafi ją przesunąć i rozchylić zakład. Folia przesunięta o 5 cm zamiast zakładu 15 cm daje zaledwie 10 cm przekrycia — wystarczy minimalne drganie przy pracy zagęszczarki betonu, żeby szczelina się otworzyła.

Betonowanie w warunkach mrozu bez odpowiedniego zabezpieczenia podłoża to odrębna kategoria błędów. Zamarznięty piasek ma pozornie doskonałą nośność — jest twardy jak skała. Ale gdy temperatura wzrośnie, lód w porach topi się i piasek traci nagle część swojej spójności. Beton wylany na zmrożone podłoże osiada nierównomiernie podczas roztopów, a jeśli zamarznie też sam — jego hydratacja zostaje przerwana i wytrzymałość docelowa nigdy nie zostanie osiągnięta. Temperatura gruntu i piasku w strefie układania betonu powinna wynosić minimum +5°C na głębokość co najmniej 20 cm poniżej spodu chudziaka.
